FORD 2.3 DURATEC MAZDA L ENGINE

The 2.3 L (2,261 cc (138.0 cu in))version uses the same 87.5 mm (3.44 in) bore as the 2.0 L but with a long 94.0 mm (3.70 in) stroke. It produces around 122 kW (164 hp) at 6000 rpm and 195 N·m (144 lb·ft) between 4000-4500 rpm The 23EW was built in Chihuahua, Mexico for transverse installation in several front-drive Ford/Mercury vehicles through the 2009 model year. "EW" in the Ford designation code denotes East-West configuration, or transverse mounting. 3 versions of the 23EW have been produced. A standard DOHC 16V version was used in the North American Focus producing 151 hp (113 kW) at 5750 rpm with 154 lb·ft (209 N·m) of torque at 4250 rpm. An iVCT (intake variable cam timing)-equipped DOHC 16V version was used in the 2006–2009 Ford Fusion/Mercury Milan, and several generations of CD2-based crossovers. The 23NS was built in Dearborn, Michigan for the Ford Ranger and North American market Mazda B-Series from the 2001 model year to the 2011 model year. "NS" denotes North-South configuration, or longitudinal mounting. These engines are tuned for torque-bias making them suitable for light-truck use and are not equipped with iVCT or VICS. Output is 143 hp (107 kW)) at 5250 rpm with 154 lb·ft (209 N·m) of torque at 3750 rpm. The Duratec 23E is a version of the Duratec 23 with California PZEV emissions. A high-efficiency Atkinson cycle version was used in the Ford Escape Hybrid, Mercury Mariner Hybrid, and Mazda Tribute Hybrid. [WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
2.3 ALUMINUM ALUMINUM DOHC MULTI PORT

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN PISTON
SENSORS TIMING COVER TIMING SET VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

<
SIZES COMPATABILITY NOTES
2.3 DURATEC 01-02 RANGER B2300 Ident: 1G270AA AT
Ident: 1G271AA MT
2.3 DURATEC 03 RANGER, B2300 Ident: 4G292BA AT
Ident: 4G293BA MT
2.3 DURATEC 03-04 MAZDA 6
Ident: 1G271AA MT
2.3 DURATEC 03-07 FOCUS Ident: 3G282AA
Ident: 3G282AB
Ident: 3G283AA
Ident: 3G283AB
Ident: 4G299AA
2.3 DURATEC 04-05 MAZDA 3 NOTE MANUAL OR AUTO
Ident: 3G291AA MT
Ident: 5G292AB AT
Ident: 5G293AB MT
Ident: 6G292AB AT
Ident: 6G293AB MT
2.3 DURATEC 04-10 B2300 04-06 RANGER Ident: 3G290AA AT
Ident: 3G291AA MT
Ident: 5G292AB AT
Ident: 5G293AB MT
Ident: 6G292AB AT
Ident: 6G293AB MT
2.3 DURATEC 05 MAZDA 6 CALI EMMISIONS COIL ON PLUG
FED COIL PACK
2.3 DURATEC 05-07 ESCAPE HYBRID 06-07 MARINER HYBRID Ident: 5G278EA
Ident: 5G278FA
Ident: 6G278AA
Ident: 6G278BA
Ident: 7G278AA
2.3 DURATEC 05-07 ESCAPE, MARINER 05-06 TRIBUTE Ident: 5G274BA
Ident: 5G275BA
Ident: 6S274AA
Ident: 6S274BA
Ident: 6S275AA
Ident: 6S275BA
Ident: 7G274BA
Ident: 7G275BA
2.3 DURATEC 06-07 FUSION 06-09 MILAN Ident: 6G287AA
Ident: 6G287AB
Ident: 6G287AC
Ident: TG298AA
Ident: TG298AB
Ident: TG298AC
Ident: ZG286AA
Ident: ZG286AB
Ident: ZG286AC
2.3 DURATEC 06-07 MAZDA 5 ****
2.3 DURATEC 06-08 MAZDA 6
2.3 DURATEC 06-09 MAZDA 3 NOTE MANUAL OR AUTO
LOW EMMISIONS
2.3 DURATEC 06-09 MAZDA 3
08-09 MAZDA 5
NOTE MANUAL OR AUTO
FED EMMISIONS
2.3 DURATEC 07-09 FUSION Ident: 7G287AA
Ident: HG286AA
Ident: UG298AA
2.3 DURATEC 07-11 RANGER Ident: 7G292AA AT,thru '10
Ident: 7G292AB AT,thru '10
Ident: 7G292AC AT,thru '10
Ident: 7G292BA AT, '11
Ident: 7G292CA AT, '11
Ident: 7G293AA MT,thru '10
Ident: 7G293AB MT,thru '10
Ident: 7G293AC MT,thru '10
Ident: 7G293BA MT, '11
Ident: 7G293CA MT, '11
2.3 DURATEC 08 ESCAPE, MARINER, TRIBUTE HYBRID 8G278AA
2.3 DURATEC 08 ESCAPE, MARINER, TRIBUTE Ident: 8G274AA

VALVE INFORMATION

MAKE MODEL YEAR RANGE
FORD ESCAPE 2005-2013
FORD FOCUS 2003-2010
FORD FUSION 2006-2012
FORD RANGER 2001-2010
FORD TRANSIT CONNECT 2010-2012
MAZDA 3 2004-2013
MAZDA 6 2003-2013
MAZDA B2300 2001-2008
MAZDA CX-7 2010-2012
MAZDA MX-5 2006-2008
MAZDA TRIBUTE 2005-2008
MERCURY MARINER 2005-2011
MERCURY MILAN 2006-2011
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 30 5.5 105 1 *FOR20AU
INTAKE 35 5.5 103 1 *FOR20AU

VALVE INFORMATION MAZDA

MAKE MODEL YEAR RANGE
MAZDA 3 2004-2013
MAZDA 6 2003-2013
MAZDA CX-7 2010-2012
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 30 5.96 104.6 1 *MAZ23AU
INTAKE 35 5.95 103.4 1 *MAZ23AU

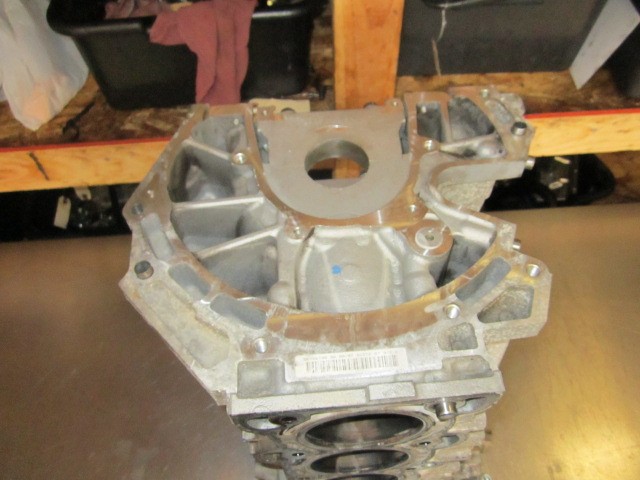

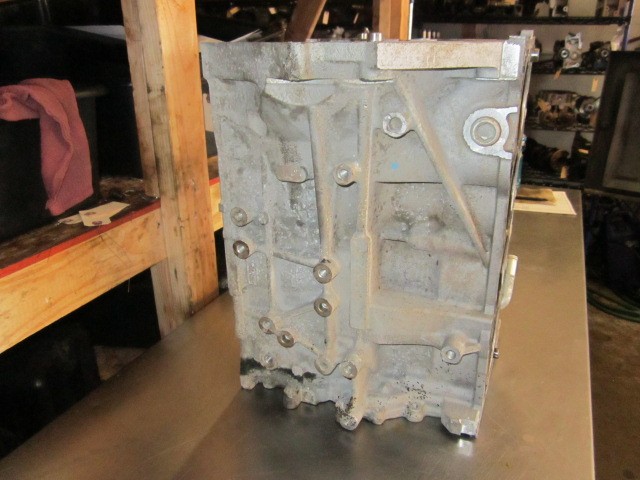

ENGINE DISPLACEMENT IS ON SIDE OF BLOCK AND ON STICKER ABOVE BELLHOUSING

COMMON TO HAVE DAMMAGE AT MOTOR MOUNT STUDS ON FRONT COVER

MAZDA 6 03-04 VALVE COVER IS ALUMINUM

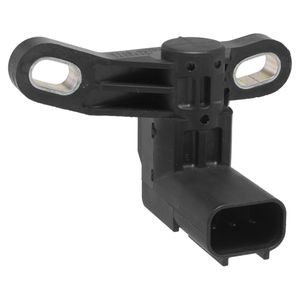

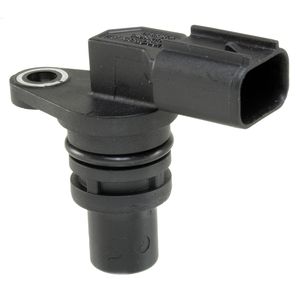

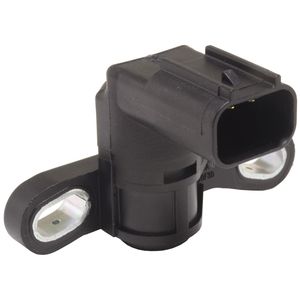

CAMSHAFT SENSOR
03-07 FOCUS
05-08 ESCAPE
01-11 RANGER
01-09 B2300
04-05 MAZDA3
06-07 MAZDA5
03-05 09 MAZDA 6
05-08 TRIBUTE

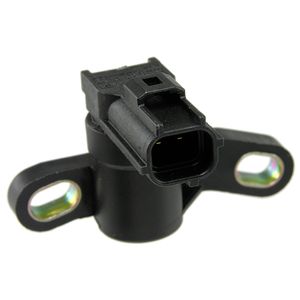

CAMSHAFT SENSOR
09 ESCAPE
08-09 FOCUS
06-10 FUSION
12-13 TRANSIT CONNECT10-12 CX-7
07-13MX-5
06-13 MAZDA3
08-13 MAZDA5
06-14 MAZDA6
09-11 TRIBUTE

CAMSHAFT SENSOR
07-12 CX-7
06-07 SPEED6 10-13 SPEED3

CAMSHAFT SENSOR
08-09 MAZDA3 07-09 SPEED3
08 10-13 MAZDA6

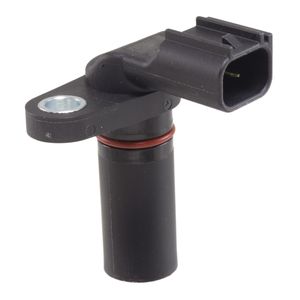

CRANKSHAFT POSITION SENSOR
01-11 RANGER 01-10 B2300
03-06 MAZDA6
10-12 TRANSIT CONNECT
03-11 FOCUS
04-05 MAZDA3
03-06 MAZDA 6
05-11 TRIBUTE
06-07 MAZDA5
05-08 ESCAPE

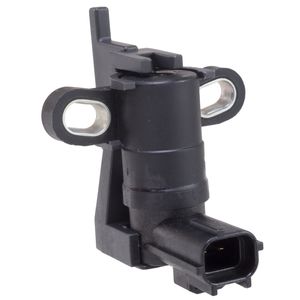

CRANKSHAFT POSITION SENSOR
06-12 FUSION
06-15 ESCAPE
14-15 TRANSIT CONNECT

CRANKSHAFT POSITION SENSOR
07-12 CX-7
07-08 MAZDA6
07-12 MAZDA3 SPEED
07 MAZDA6 SPEED

CRANKSHAFT POSITION SENSOR
08-14 MAZDA5
14 MAZDA6
11-12 CX-7
06-15 MX-5
06-13 MAZDA3

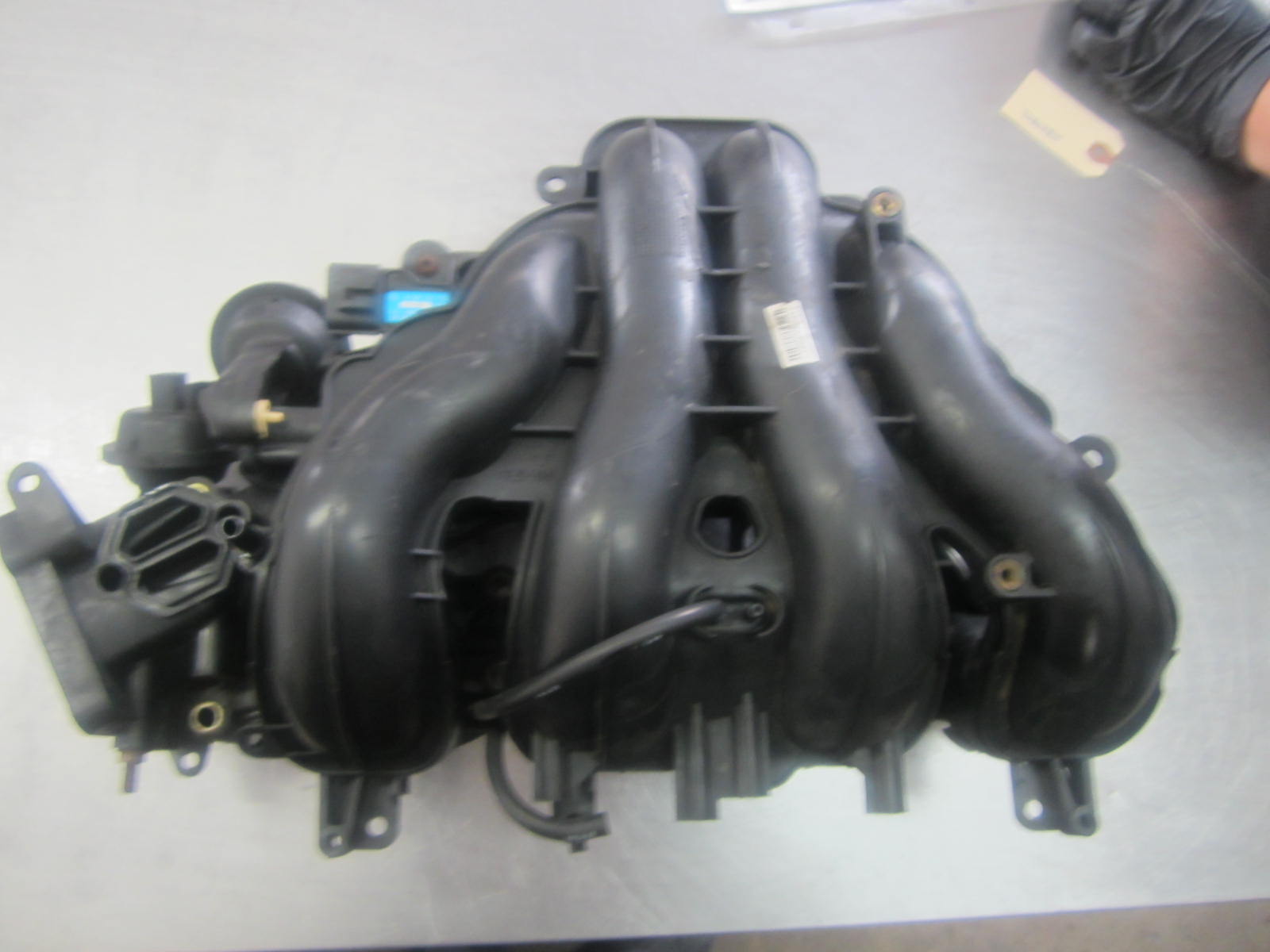

INTAKE MANIFOLD
01-03 RANGER
B2300 INTAKE
Ident: 1L5G9424AL
Ident: 1L5G9424AM
Ident: 1L5G9424AN
Ident: 1L5GAL
Ident: 1L5GAM
Ident: 1L5GAN

INTAKE MANIFOLD
03-07 FOCUS INTAKE
Ident: 3S4G9424AC
Ident: 3S4G9424AD
Ident: 3S4G9424AE
Ident: 3S4G9424AF
Ident: 3S4G9424AJ
Ident: 3S4GAD
Ident: 3S4GAF
Ident: 3S4GAJ
One piece design.

INTAKE MANIFOLD
03-05 MAZDA6
Ident: L34113100
Ident: L34113100B
Ident: L34113100E

INTAKE MANIFOLD
04-09 MAZDA3
06-09 MAZDA5
Ident: L37313100
Ident: L37313100A
Ident: L37313100B
Ident: L37313100C
Ident: L37313100D

INTAKE MANIFOLD
04-11 RANGER 04-10 B2300
Ident: 4L5G9424AC thru 7/25/10
Ident: 4L5G9424AD thru 7/25/10
Ident: 4L5G9424AE thru 7/25/10
Ident: 4L5G9424AF thru 7/25/10
Ident: 4L5G9424AG thru 7/25/10
Ident: 4L5G9424AJ from 7/26/10
Ident: 4L5GAC thru 7/25/10
Ident: 4L5GAD thru 7/25/10
Ident: 4L5GAE thru 7/25/10
Ident: 4L5GAF thru 7/25/10
Ident: 4L5GAG thru 7/25/10
Ident: 4L5GAJ from 7/26/10

INTAKE MANIFOLD
05-06 ESCAPE HYBRID
06 MARINER HYBRID
Ident: 5M6G9424AC
Ident: 5M6G9424AF

INTAKE MANIFOLD
05-08 ESCAPE, MARINER 05-06,08 TRIBUTE
Ident: 5L8G9424AB
Ident: 5L8G9424AC
Ident: 5L8G9424AD
Ident: L36313100A

INTAKE MANIFOLD
06-07 SPEED6
07-13 SPEED3
07-12 CX-7
Ident: L3BT13100
Ident: L3K913100D
Ident: L3K913100H
Ident: L3K913100J

INTAKE MANIFOLD
07-08 ESCAPE, MARINER HYBRID 08 TRIBUTE HYBRID
Ident: 7M6G9424AA
Ident: ZZCA13100

INTAKE MANIFOLD
06-09 FUSION, MILAN
Ident: 3S4G9424AM
Ident: 3S4G9424AN
Ident: L34113100H

INTAKE MANIFOLD
06-09 FUSION, MILAN
Ident: 3S4G9424AM
Ident: 3S4G9424AN
Ident: L34113100H

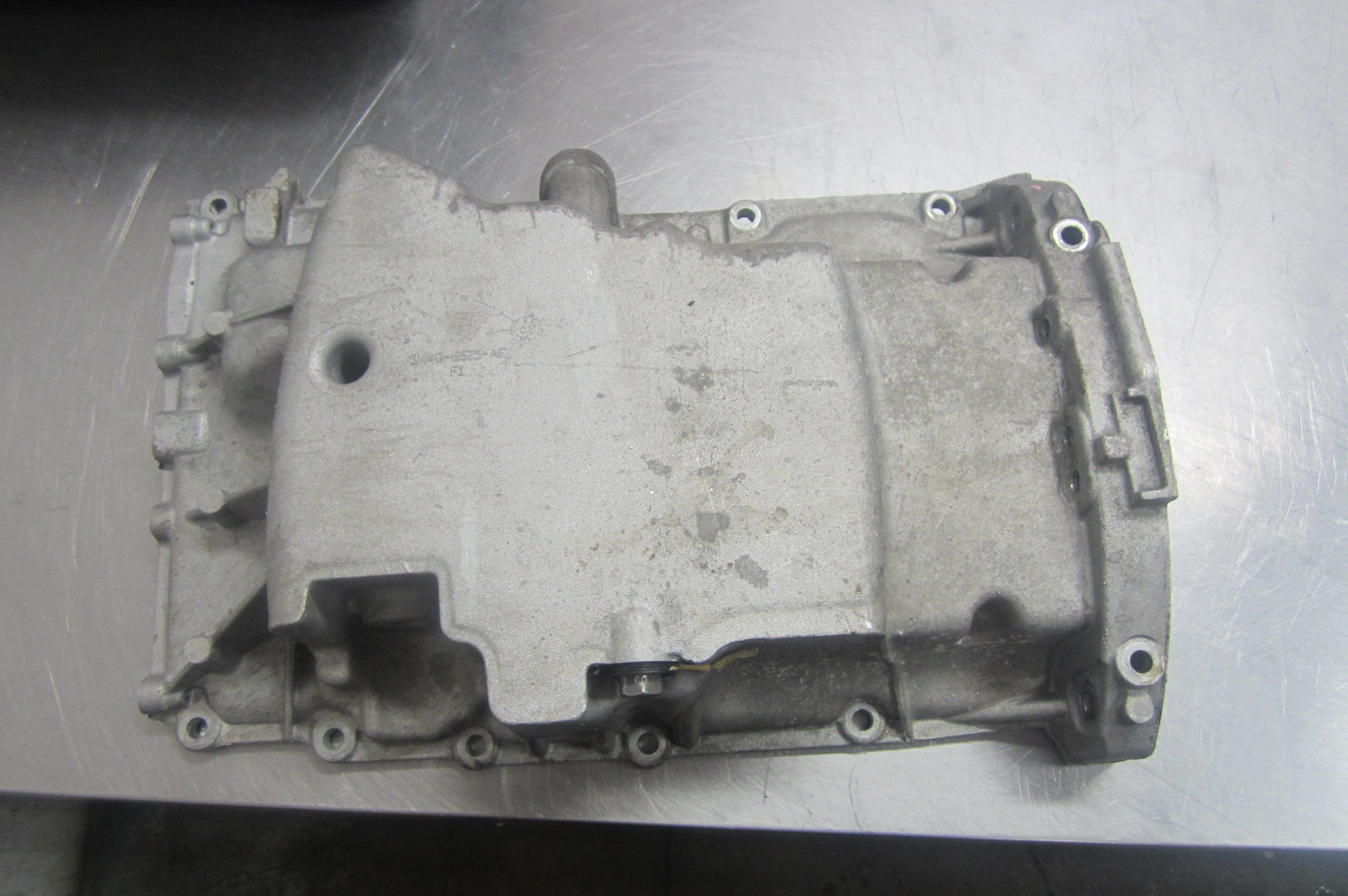

OIL PAN
01-10 B2300 01-11 RANGER
Ident: 1L5G6675AG
Ident: 1L5G6675AH
Ident: 1L5G6675AJ
Ident: 1L5G6675AK
Ident: 1L5G6675AL
Ident: 1L5G6675AM
Ident: L30110400
Ident: L30110400A
Ident: L30110400B
Ident: L30110400Z09
Ident: L30110400Z10

OIL PAN
03-05 MAZDA6
05-08 TRIBUTE
Ident: L30910400
Ident: L30910400A
Ident: L30910400B
Ident: L30910400C

OIL PAN
03-07 FOCUS 05-08 ESCAPE, MARINER(GAS,HYBRID)
Ident: 3M4G6675AE
Ident: 3M4G6675AF
Ident: 3M4G6675AG
Ident: 3M4G6675AH
Ident: 3M4G6675AJ

OIL PAN
04-05 MAZDA3
06-07 MAZDA5
Ident: L3G210400
Ident: L3G210400A

OIL PAN
06-08 MAZDA6 (NON SPEED)
Ident: L3G210400
Ident: L3G210400A

OIL PAN
06-07 SPEED6
10-13 SPEED3
07-12 CX-7
Ident: L3K910400A
Ident: L3K910400D
Ident: L3K910400E
Ident: L3K910400F
Ident: L3K910400G
Ident: L3K910400H

OIL PAN
06-09 MAZDA3
08-10 MAZDA5
Ident: L3N510400
Ident: L3N510400A
Ident: L3N510400B
Ident: L3N510400C
HOLLANDER NOTE: Verify whether dipstick is located in the valve cover or front of oil pan.

OIL PAN
06-09 FUSION, MILAN
Ident: 6M8G6675AB Ident: 6M8G6675AC
Ident: L3G210400Z02
Ident: L3G210400Z04

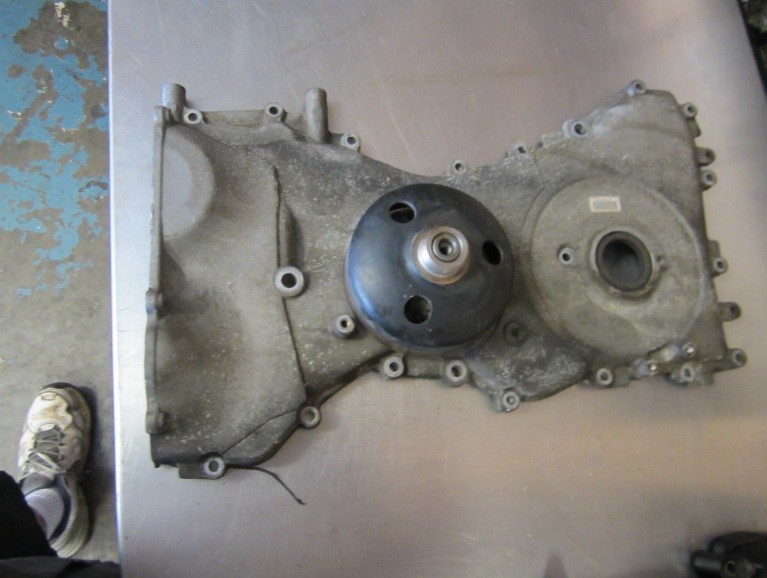

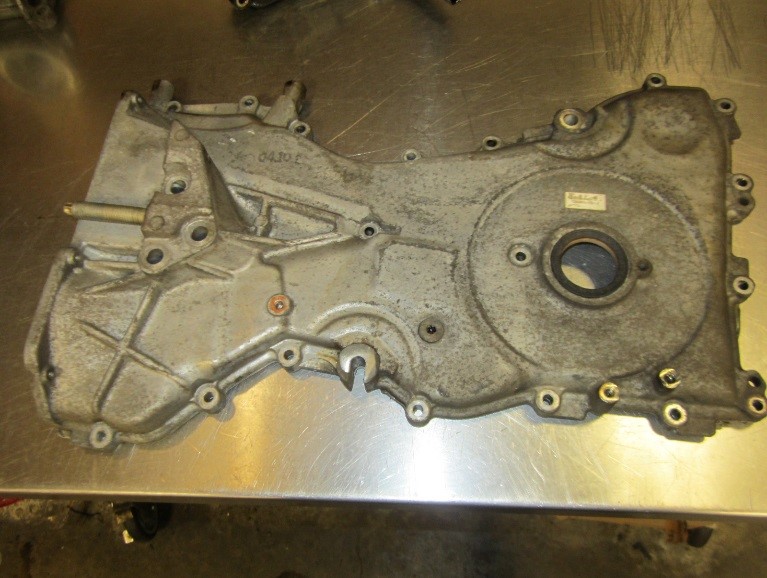

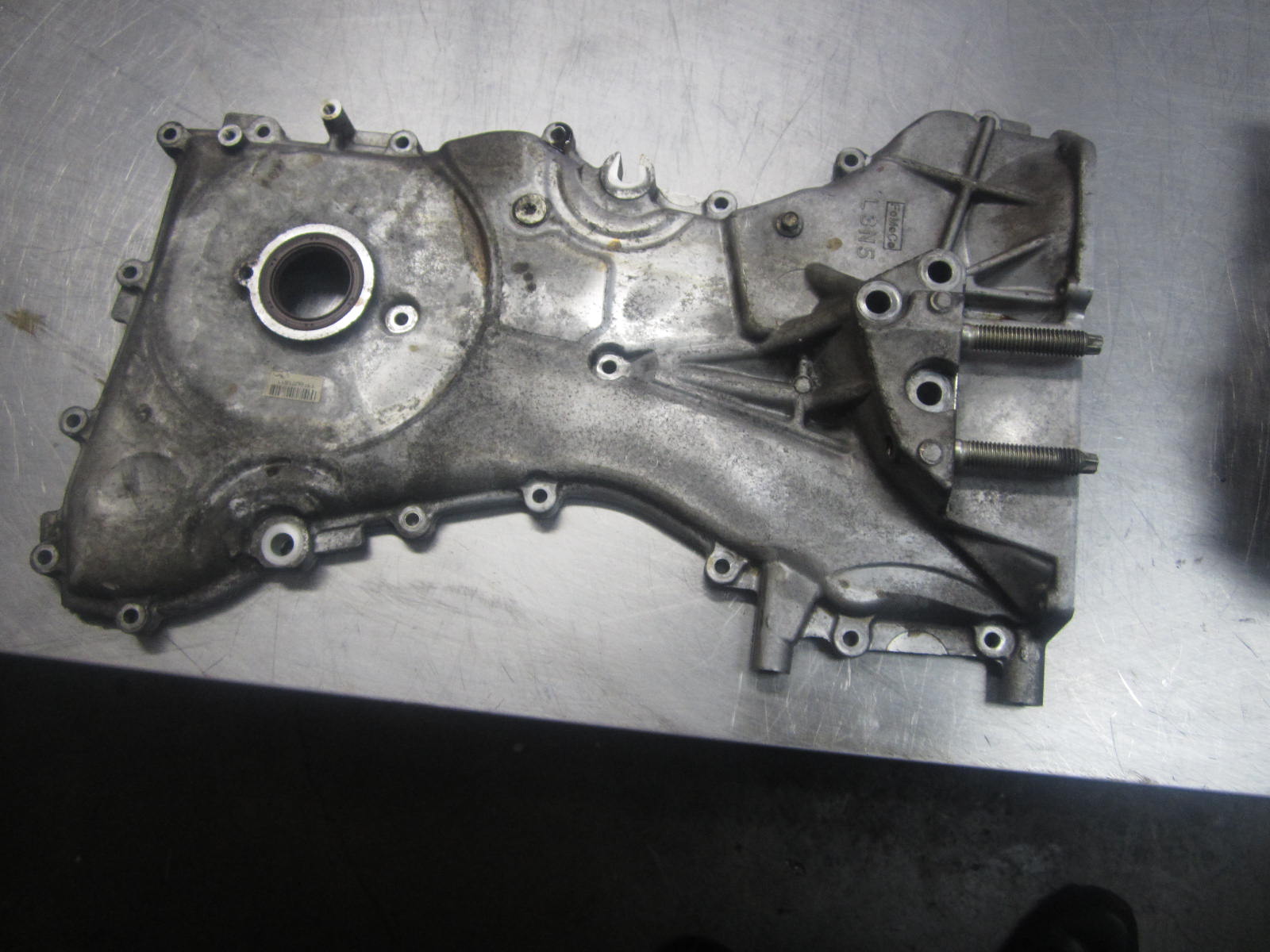

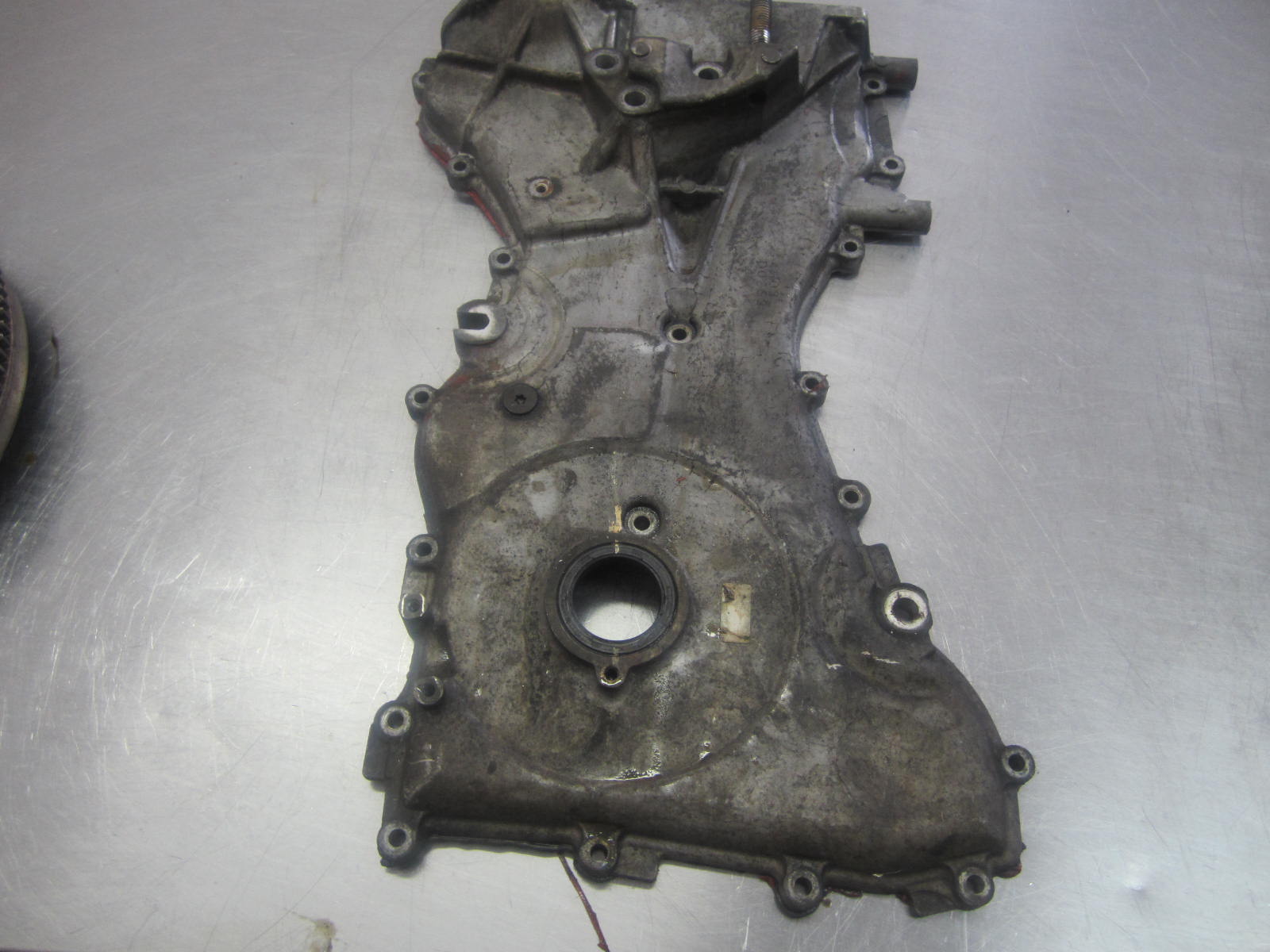

TIMING COVER
01-11 RANGER
01-10 B2300
Ident: 1L5G6019AJ
Ident: 1L5G6019AK
Ident: 1L5G6019AL
Ident: L30110500AZ10
Ident: L30110500AZ11

TIMING COVER
03-05 MAZDA6
Ident: L32210500

TIMING COVER
03-07 FOCUS
05-08 ESCAPE, TIBUTE, MARINER
Ident: 2L8G6019AD
Ident: 2L8G6019AE
Ident: 2L8G6019AF
Ident: L30510500B
Ident: L30510500C
Ident: L30510500D

TIMING COVER
04-05 MAZDA3
06-07 MAZDA5
Ident: L37210500B
Ident: L37210500C
Ident: L37210500D

TIMING COVER
06-09 FUSION, MILAN
Ident: 6M8G6019AB
Ident: 6M8G6019AC
Ident: 6M8G6019AD
Ident: 6M8G6019AE
Ident: 6M8G6019AF
Ident: L3G210500Z02
Ident: L3G210500Z03

TIMING COVER
06-10 MAZDA6 (NON SPEED6)
Ident: L3G210500
Ident: L3G210500A
Ident: L3G210500B
Ident: L3G210500C
Ident: L3G210500D

TIMING COVER
07-13 SPEED3
06-07 SPEED6
07-12CX-7
Ident: L3K910500
Ident: L3K910500A

TIMING COVER
06-09 MAZDA3
08-10 MAZDA5
Ident: L3N510500
Ident: L3N510500B
Ident: L3N510500C

THROTTLE BODY
01-03 RANGER B2300
Ident: 1F2013650

THROTTLE BODY
03-05 MAZDA6
04-05 MAZDA3
06-07 MAZDA5
Ident: L32113640C
Ident: L32113640D
Ident: L32113640E
Ident: L32113640F

THROTTLE BODY
03-07 FOCUS
Ident: 3S4G9E926AA
Ident: 3S4G9E926AB
Ident: 3S4G9E926AC
Ident: 3S4G9E926AD
Ident: 3S4GAA
Ident: 3S4GAB
Ident: 3S4GAC
Ident: 3S4GAD

THROTTLE BODY
04-10 B2300
04-11 RANGER
Ident: 4L5G9E926AB
Ident: 4L5GAB

THROTTLE BODY
05-08 ESCAPE, MARINER, TRIBUTE(NON HYBRID)
Ident: 5L8G9E926AB
Ident: 5L8G9E926AC
Ident: 5L8G9E926AD
Ident: L36313640A
Ident: L36313640B
Ident: L3H513640

THROTTLE BODY
05-08 ESCAPE, MARINER HYBRID
Ident: 5M6G9F991CA
Ident: 5M6G9F991CB

THROTTLE BODY
06-09 FUSION, MILAN
Ident: 6E5G9F991AB
Ident: 6E5G9F991AC
Ident: L3H113640Z02

THROTTLE BODY
06-08 MAZDA6
06-13 MAZDA3
08-10 MAZDA5
Ident: L3G213640
Ident: L3G213640A
Ident: L3R413640

THROTTLE BODY
06-07 SPEED6
07 SPEED3
Ident: L3K913640
Ident: L3K913640A

THROTTLE BODY
07 CX-7
Ident: L3Y113640 Ident: L3Y113640A

THROTTLE BODY
07-13 SPEED3
07 SPEED6
07-12CX-7
Ident: L35M13640
Ident: L35M13640A

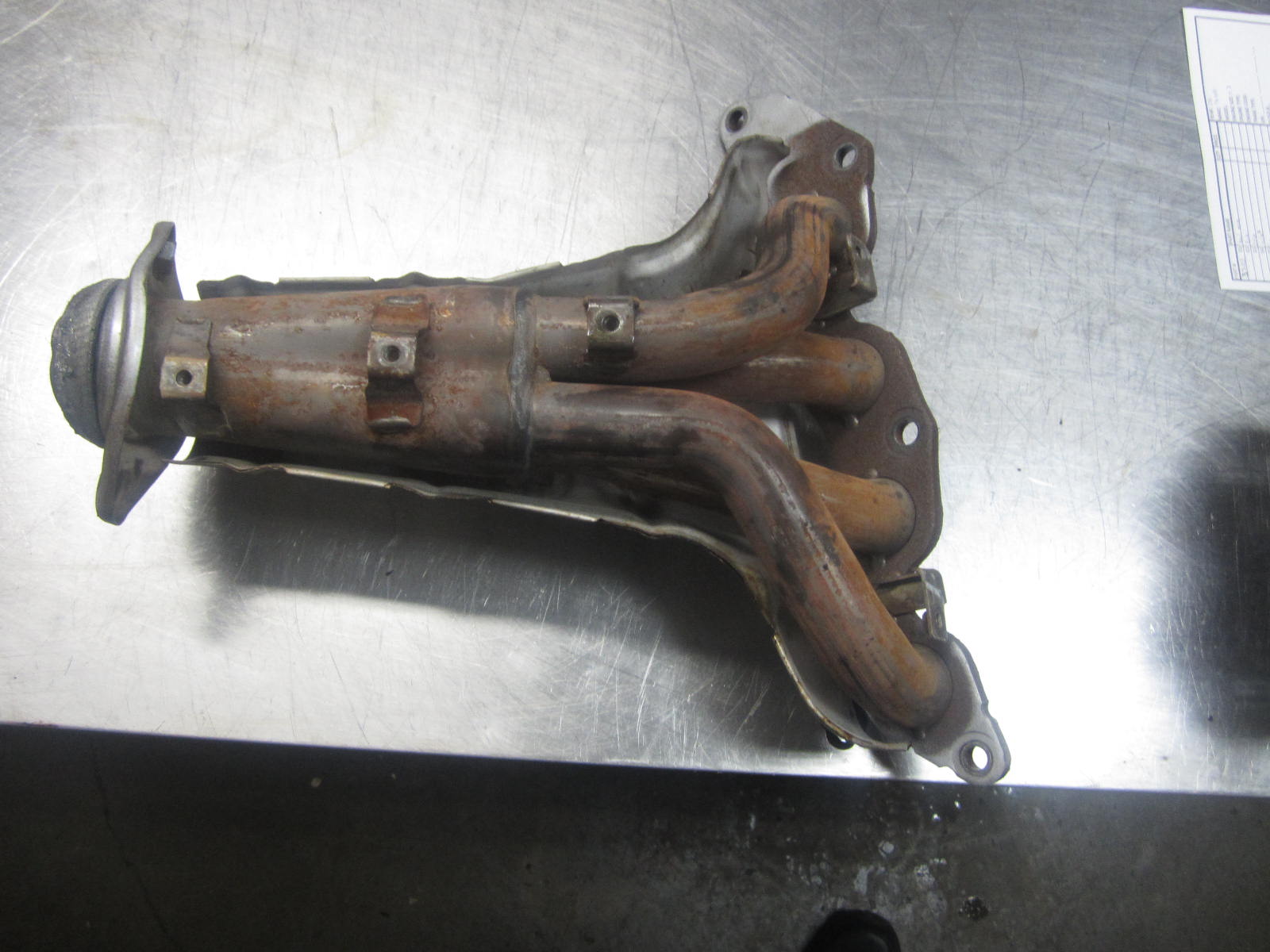

EXHAUST MANIFOLD 06-08 MAZDA 6
