FORD DURATEC 30

Ford's standard DOHC V6 is known as the Duratec 30. It was introduced in 1996 as a replacement for the 3.8 L Essex engine in the Ford Taurus and Mercury Sable. It has 3.0 L (2967 cc) of displacement and produces between 200 hp (149 kW) and 240 hp (179 kW). The same engine is used by the Jaguar S-Type, Lincoln LS, Mazda MPV, Mazda6, Mondeo ST220 and many other Ford vehicles. It is essentially a bored-out (to 88.9 mm) Duratec 25 and is built in Ford's Cleveland Engine #2 plant. A slightly modified version for the Ford Five Hundred entered production at the Cleveland Engine #1 plant in 2004. It has an aluminum engine block and aluminum DOHC cylinder heads. The cylinders are lined with cast iron. It uses SFI fuel injection, has 4 valves per cylinder and features fracture-split forged powder metal connecting rods and an assembled cast aluminum intake manifold.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
3.0 ALUMINUM ALUMINUM DOHC MPFI

ITEMS

BRACKETS DISSASEMBLY NOTES EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN
PISTON SENSORS TIMING COVER THROTTLE BODY VALVE INFORMATION

LISTING TEMPLATES 3.0 ROCKER TYPE

SIZES COMPATABILITY NOTES
3.0 DOHC 96-97 TAURUS SABLE 6G850YA
3.0 DOHC 98-99 TAURUS SABLE 9G850YA
3.0 DOHC 00 TAURUS SABLE AG/SG 850 AA/AB
3.0 DOHC 01-02 TAURUS 1G/2G 850 AA/AB BA=02
3.0 DOHC 01-04 ESCAPE/TRIBUTE 752 754 756
3.0 DOHC 02-03 MPV ***********
3.0 DOHC 03 TAURUS SABLE ***********
3.0 DOHC 03-04 MAZDA 6 MANUAL
KNOWN CODE 3G741AA
3.0 DOHC 03-04 MAZDA 6 MANUAL
KNOWN CODE 3G741AA
3.0 DOHC 04-05 TAURUS SABLE 4G850AA
3.0 DOHC 04-05 MPV ***********
3.0 DOHC 05-06 ESCAPE MARINER TRIBUTE WATER PUMP DRIVE GEAR ON INTAKE CAM
3.0 DOHC 05-07 FIVE HUNDRED FREESTYLE MONTEGO 352/354/358/360
3.0 DOHC 05-08 MAZDA 6 MANUAL TRANS
3.0 DOHC 05-08 MAZDA 6 AUTO TRANS
3.0 DOHC 06 MPV ***********
3.0 DOHC 06-07 ESCAPE MARINER
06 TRIBUTE
EXHAUST CAM DRIVEN
6G758AA
3.0 DOHC 06-09 FUSION MILAN
06 ZEPHYR
852
VVT ENGINE
3.0 DOHC 08 ESCAPE MARINER TRIBUTE *
3.0 DOHC 09-12 ESCAPE
10-12 FUSION
09-11 MARINER TRIBUTE
10-11 MILAN
ALL FLEX FUEL
VARIABLE VALVE TIMING
RIGHT VALVE COVER HAS OIL FILL

FORD DURATEC 3.0
DIRECT ACTING BUCKET TAPPETS

The Ford Duratec V6, also known as the Mondeo V6 is an aluminum DOHC V6 with a 60° bank angle introduced in 1993 with the Ford Mondeo. The primary engineering input came from Porsche, who were developing a similar V6 before selling the engineering to Ford, and Cosworth, who helped with cylinder head manufacturing.[1] The Jaguar AJ-V6 engine is similar but adds variable valve timing. Mazda's AJ version also has this feature.[citation needed] Ford Motor Company's modern 2.5 L and 3.0 L V6 automobile engines are evolutions of the same design, first used in the 1995 Ford Contour. This line is sold under the brand name "Duratec", as are many other engines.DAMB - The Jaguar AJ30 versions have direct-acting mechanical bucket (DAMB) tappets. Output is 232 hp (173 kW) at 6750 rpm with 220 lb·ft (300 N·m) of torque at 4500 rpm.[WIKI]

LISTING TEMPLATES

SIZES COMPATABILITY ENGINE TEMP HEAD TEMP CRANK TEMP NOTES
3.0 DAMB 00-01 S-TYPE 3.0A 3.0H ***** TO VIN L86901
3.0 DAMB 01-03 S-TYPE 3.0B 3.0H ***** FROM VIN L86902
3.0 DAMB 02-08 X-TYPE 3.0H 3.0I ***** VVT VERSION
3.0 DAMB 03-04 LINCOLN LS 3.0F 3.0G ***** 3G,4G 230/232 AA AB
3.0 DAMB 03-04 S-TYPE 3.0C 3.0I ***** FROM VIN M45255
3.0 DAMB 05 LINCOLN LS 3.0G 3.0G ***** ***********
3.0 DAMB 05 S-TYPE 3.0D 3.0I ***** ***********
3.0 DAMB 06-08 S-TYPE 3.0E 3.0I ***** ***********

VALVE INFORMATION

MAKE MODEL YEAR RANGE
FORD ESCAPE 2001-2009
FORD FIVE HUNDRED 2005-2007
FORD FREESTYLE 2005-2007
FORD FUSION 2006-2009
FORD TAURUS 1996-2005
LINCOLN ZEPHER 2006
MAZDA 6 2003-2008
MAZDA MPV 2002-2006
MAZDA TRIBUTE 2001-2011
MERCURY MARINER 2005-2009
MERCURY MILAN 2006-2009
MERCURY MONTEGO 2005-2007
MERCURY SABLE 1996-2005
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 30 6 115.4 3 *FOR30A
INTAKE 35 6 114.3 3 *FOR30A

VALVE INFORMATION
DAMB

MAKE MODEL YEAR RANGE
JAGUAR S-TYPE 2000-2006
JAGUAR X-TYPE 2002-2006
LINCOLN LS 2000-2005
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 30.1 5.5 91.8 1 *FOR30B
INTAKE 35 5.5 92.5 1 *FOR30B

SENSORS

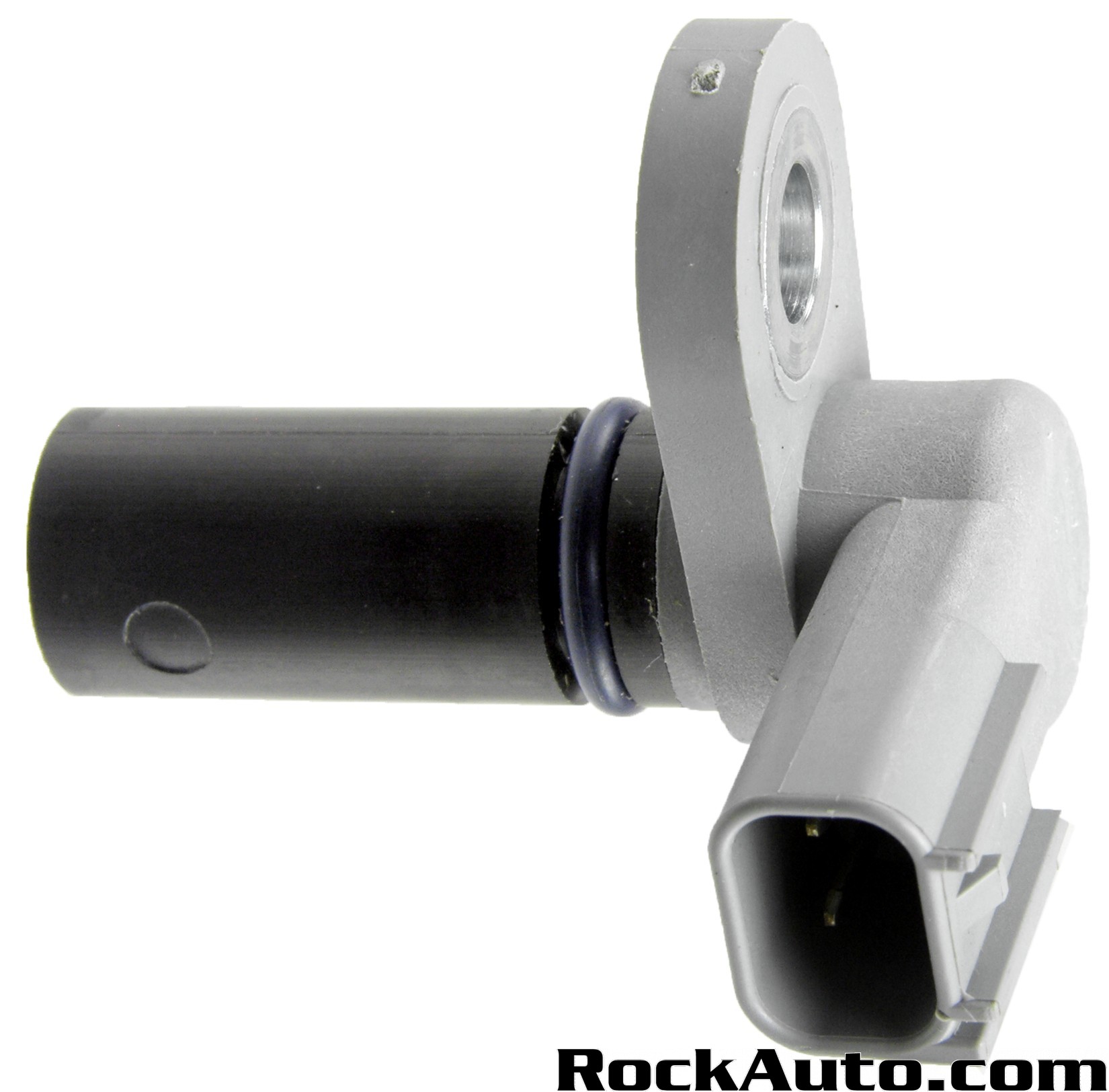

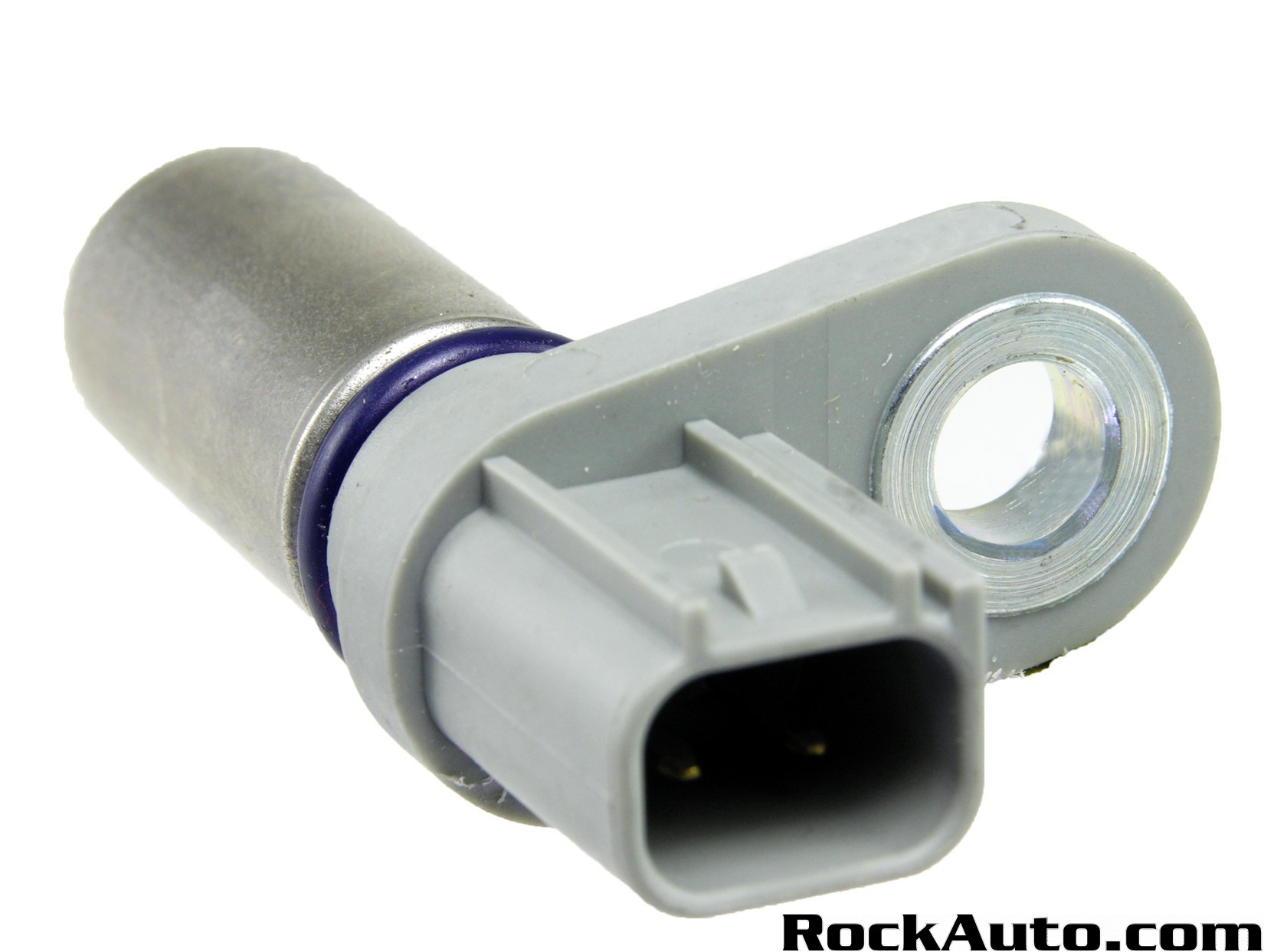

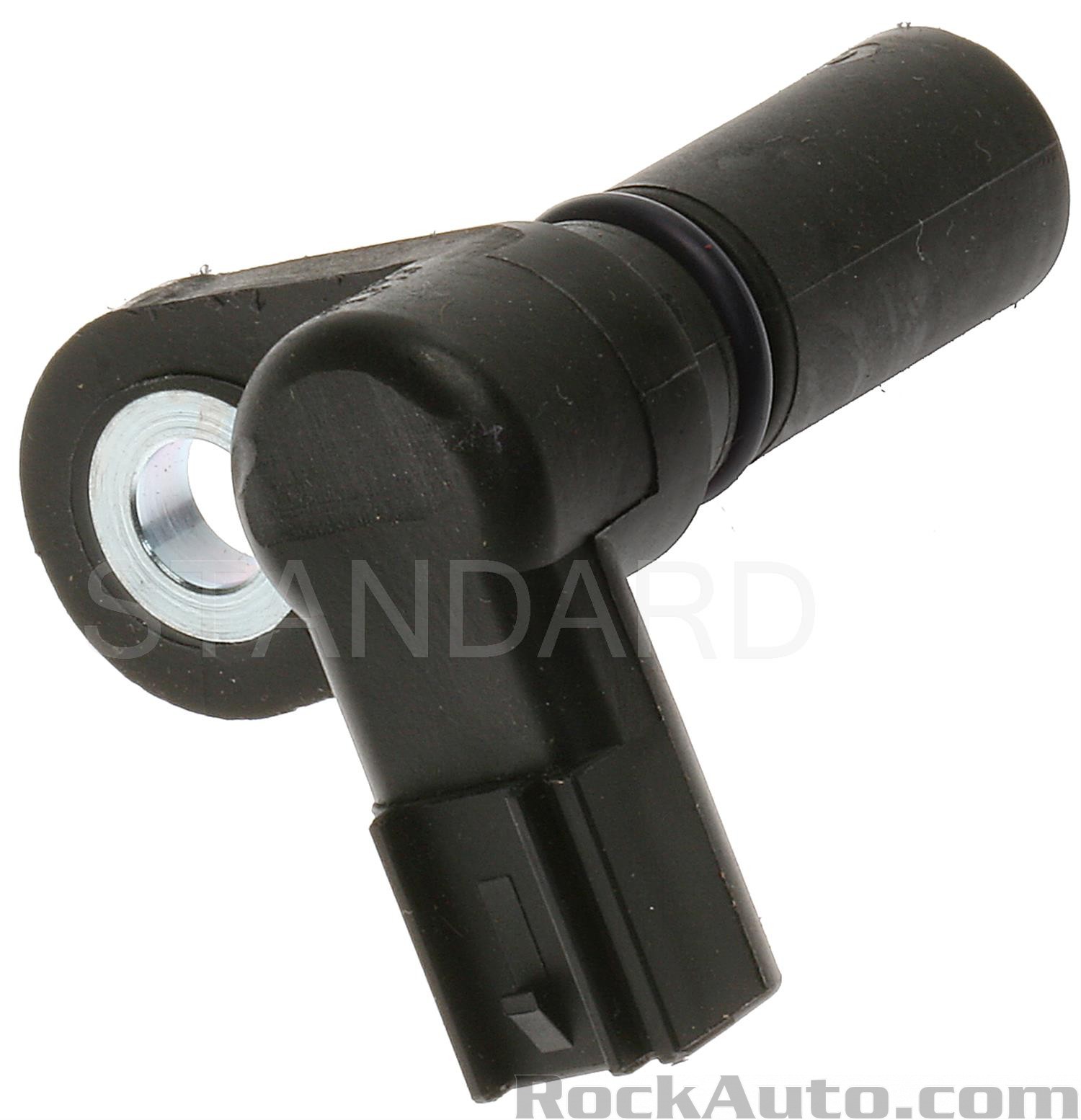

CRANKSHAFT SENSOR
96-05 TAURUS SABLE
00-05 LS
01-08 X-TYPE

CRANKSHAFT SENSOR
01-12 ESCAPE TRIBUTE MARINER
05-07 FIVE HUNDRED MONTEGO
05-07 FREESTYLE
06-12 FUSION MILAN
96-99 TAURUS
03-08 MAZDA 6
00-06 MPV

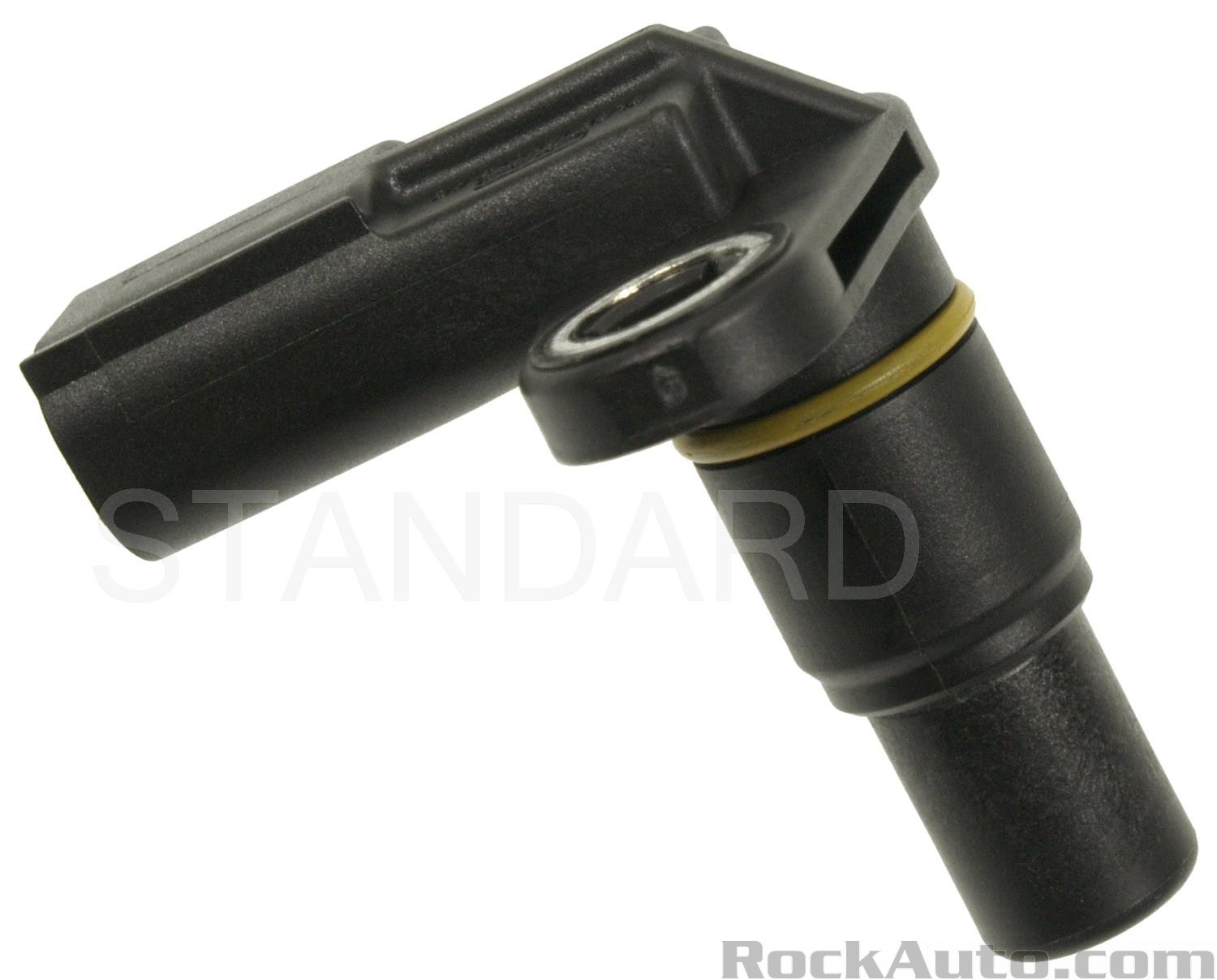

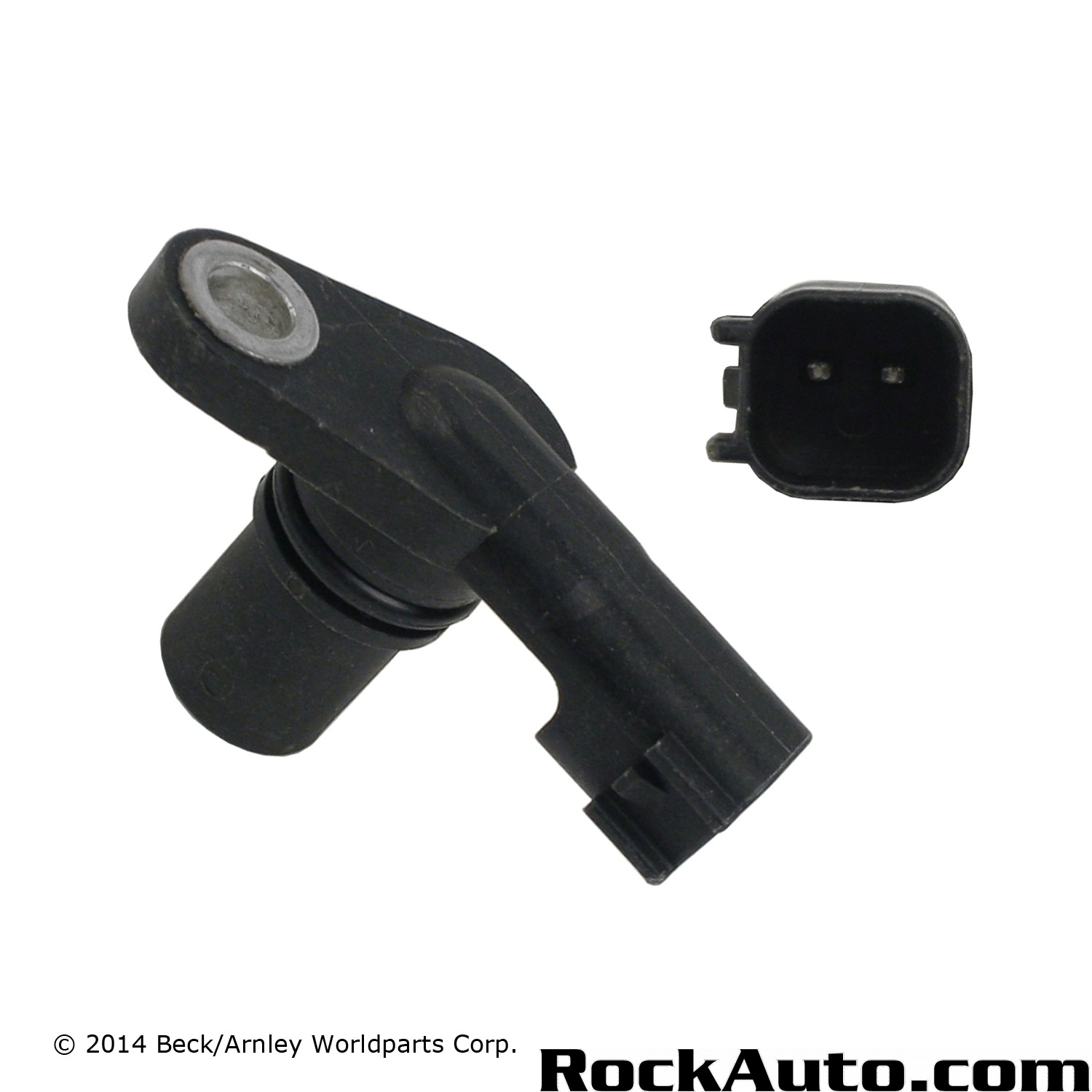

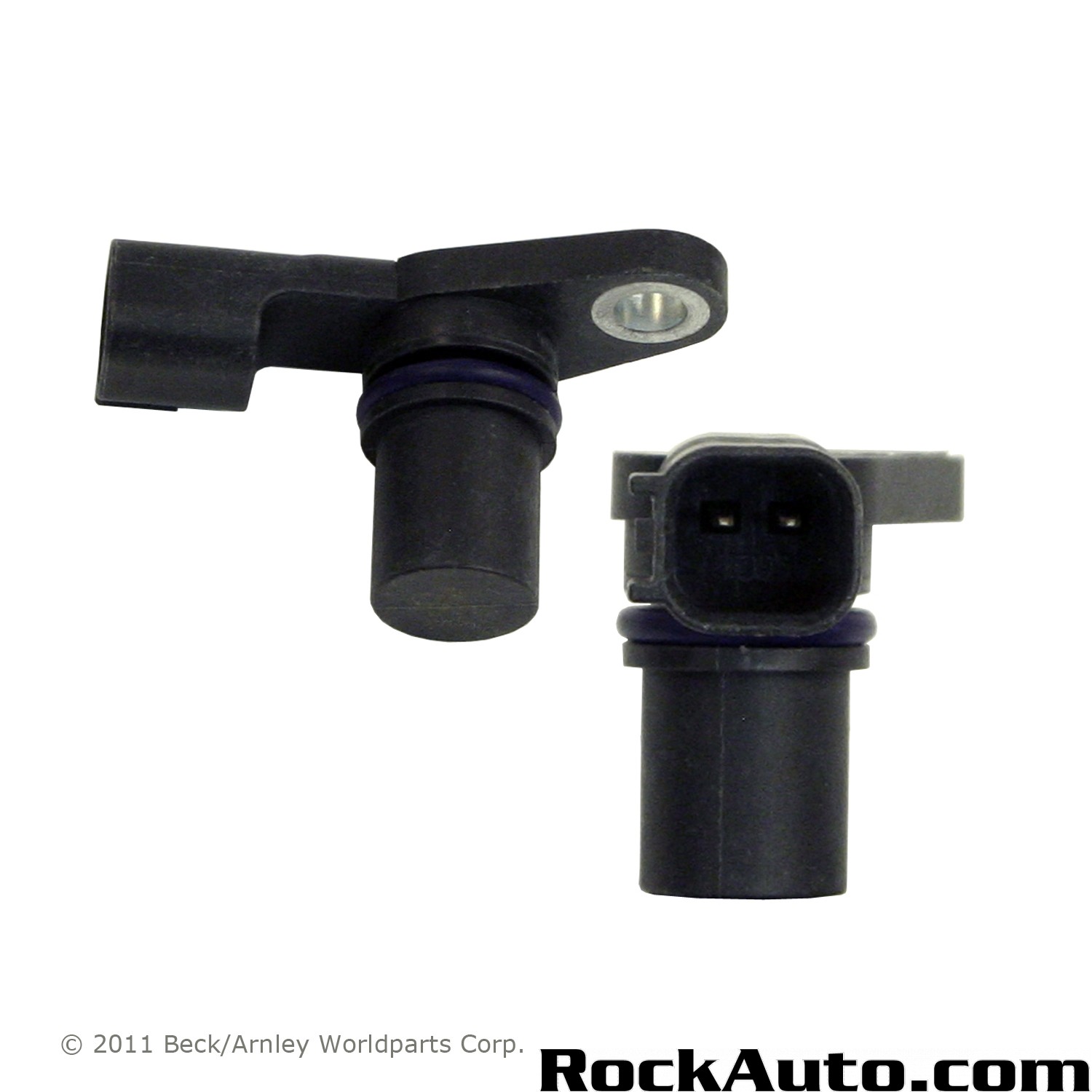

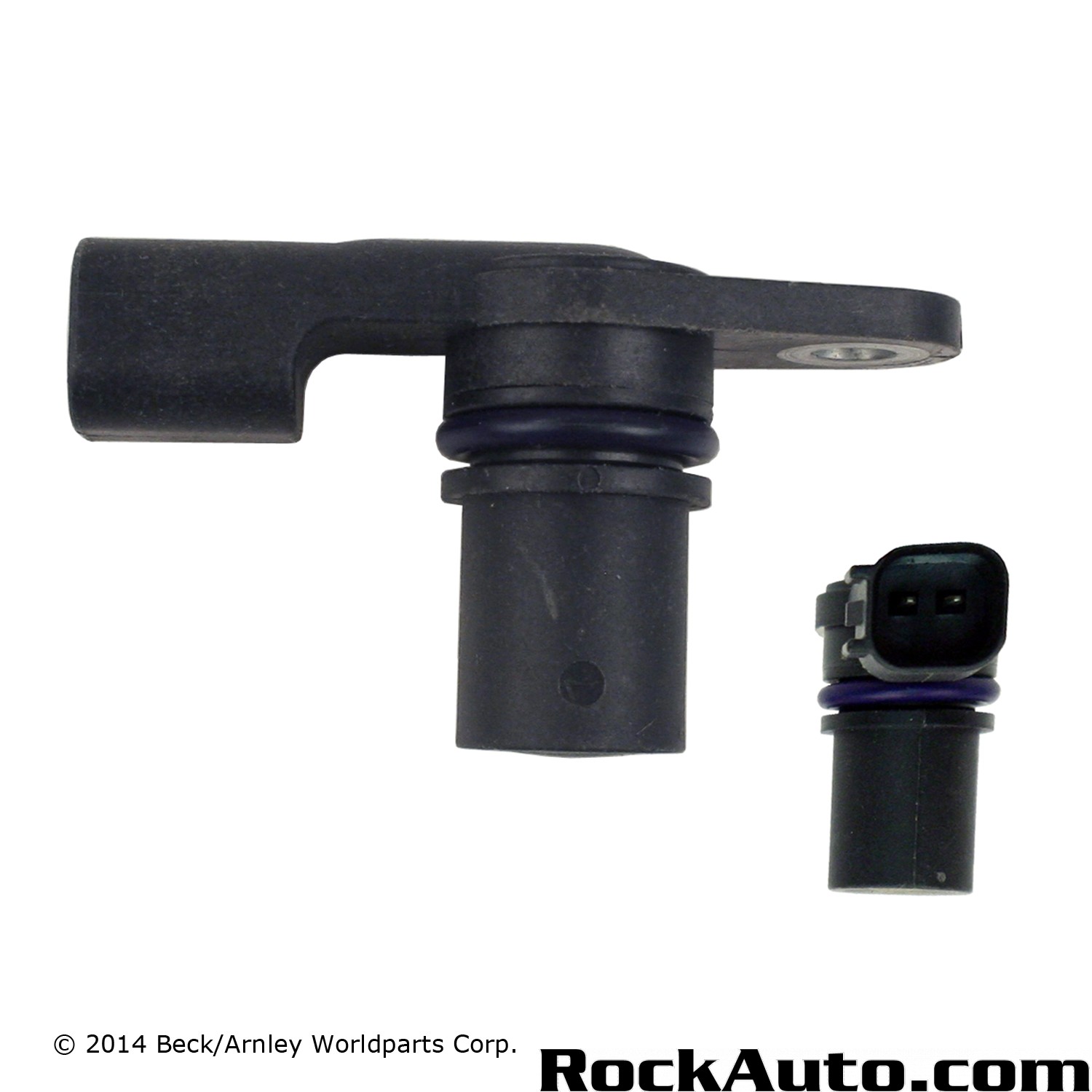

CAMSHAFT SENSOR
01-03 ESCAPE
96-05 TAURUS SABLE
00-06 MPV
01-08 TRIBUTE

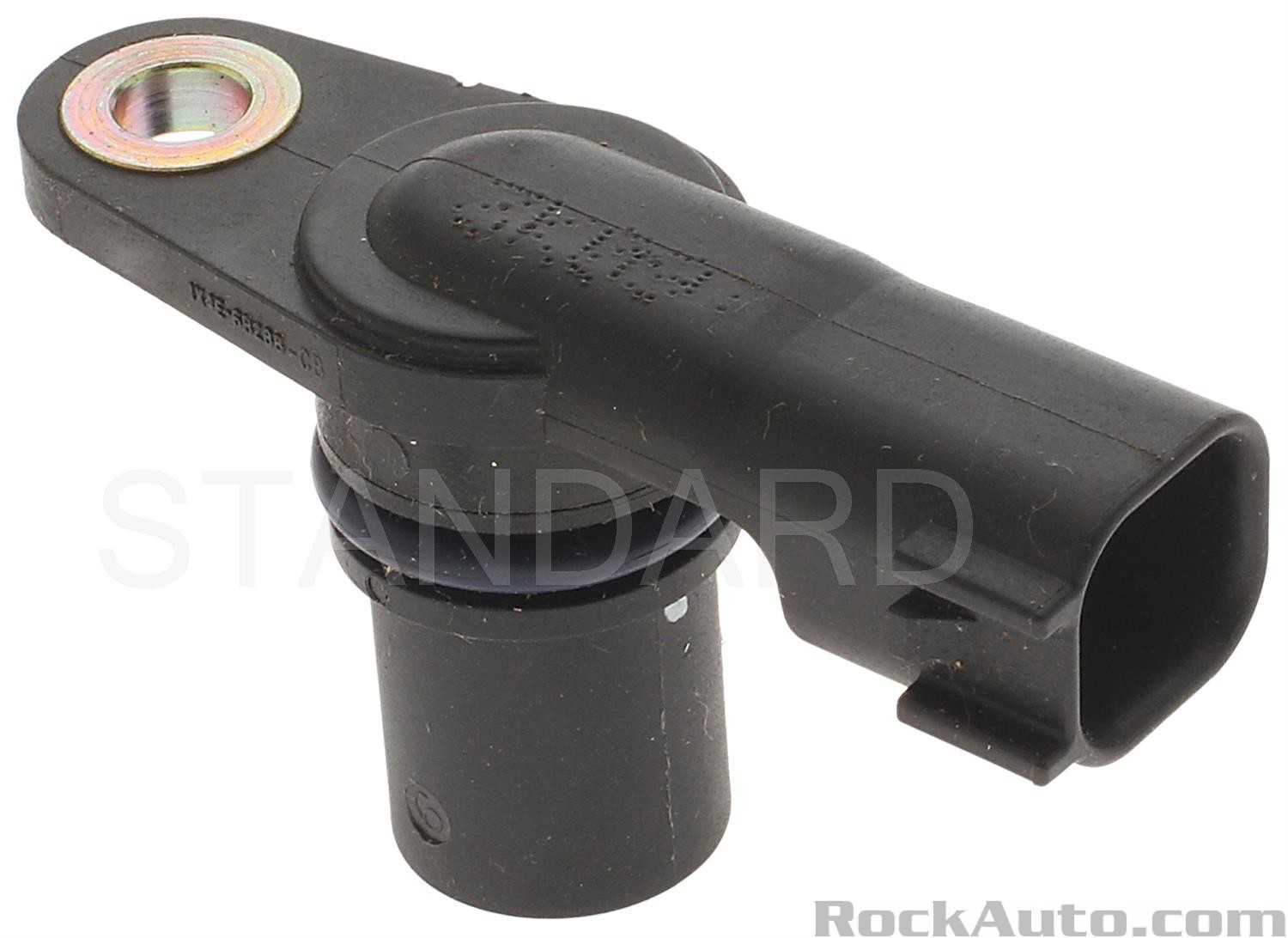

CAMSHAFT SENSOR
01-12 ESCAPE
05-07 FIVE HUNDRED FREESTYLE MONTEGO
06-12 FUSION
06 ZEPHYR
05-11 MARINER
06-11 MILAN

CAMSHAFT SENSOR
02-03 X-TYPE
02-05 LS

CAMSHAFT SENSOR
RIGHT
03-08 MAZDA 6
07-08 ESCAPE MARINER
06-10 FUSION MILAN
06 ZEPHYR

CAMSHAFT SENSOR
LEFT
03-08 MAZDA 6
07-08 ESCAPE MARINER
06-10 FUSION MILAN
06 ZEPHYR

CAMSHAFT SENSOR
04-08 S-TYPE X-TYPE

CAMSHAFT SENSOR
09-12 ESCAPE MARINER
10-12 FUSION

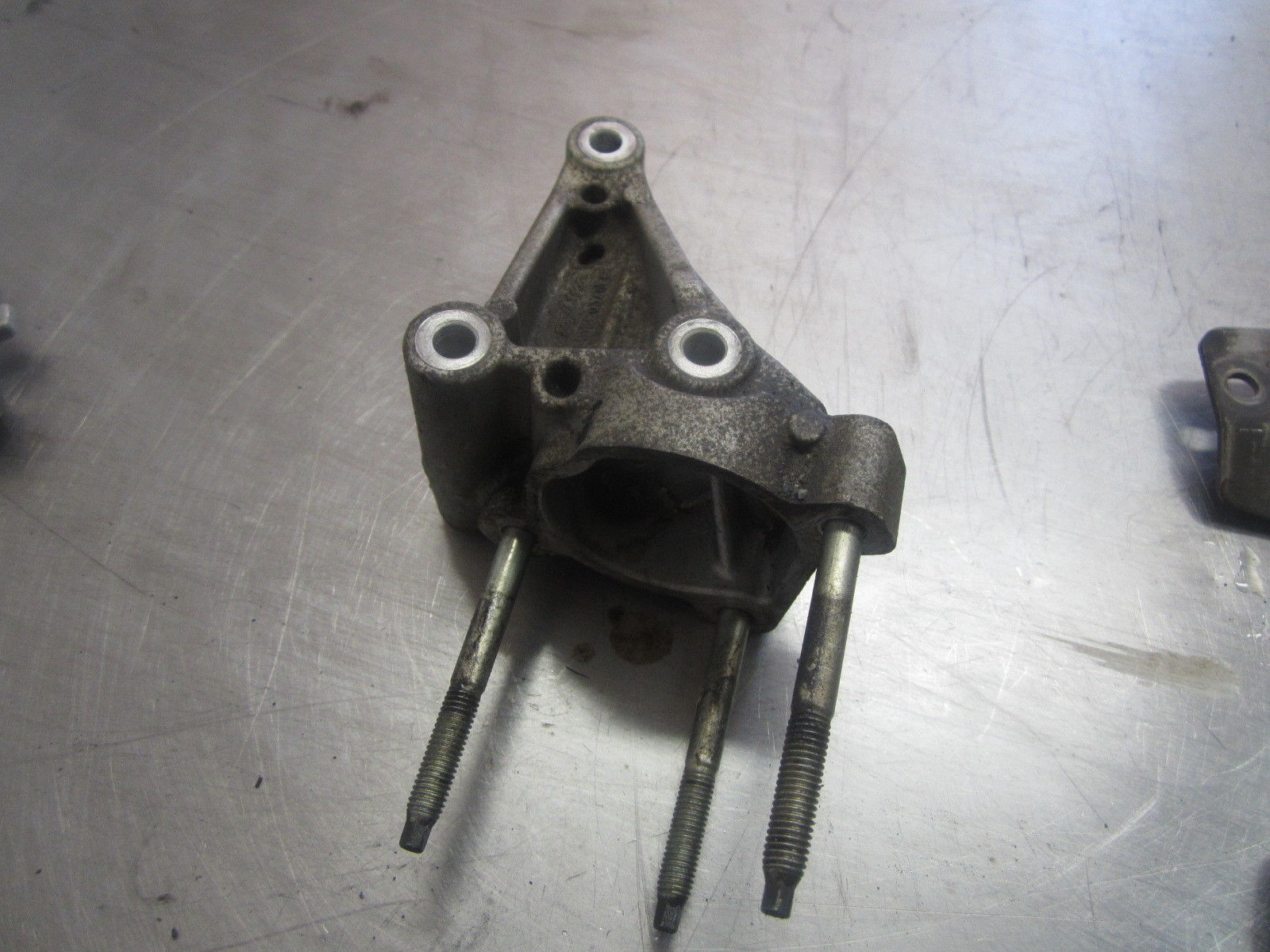

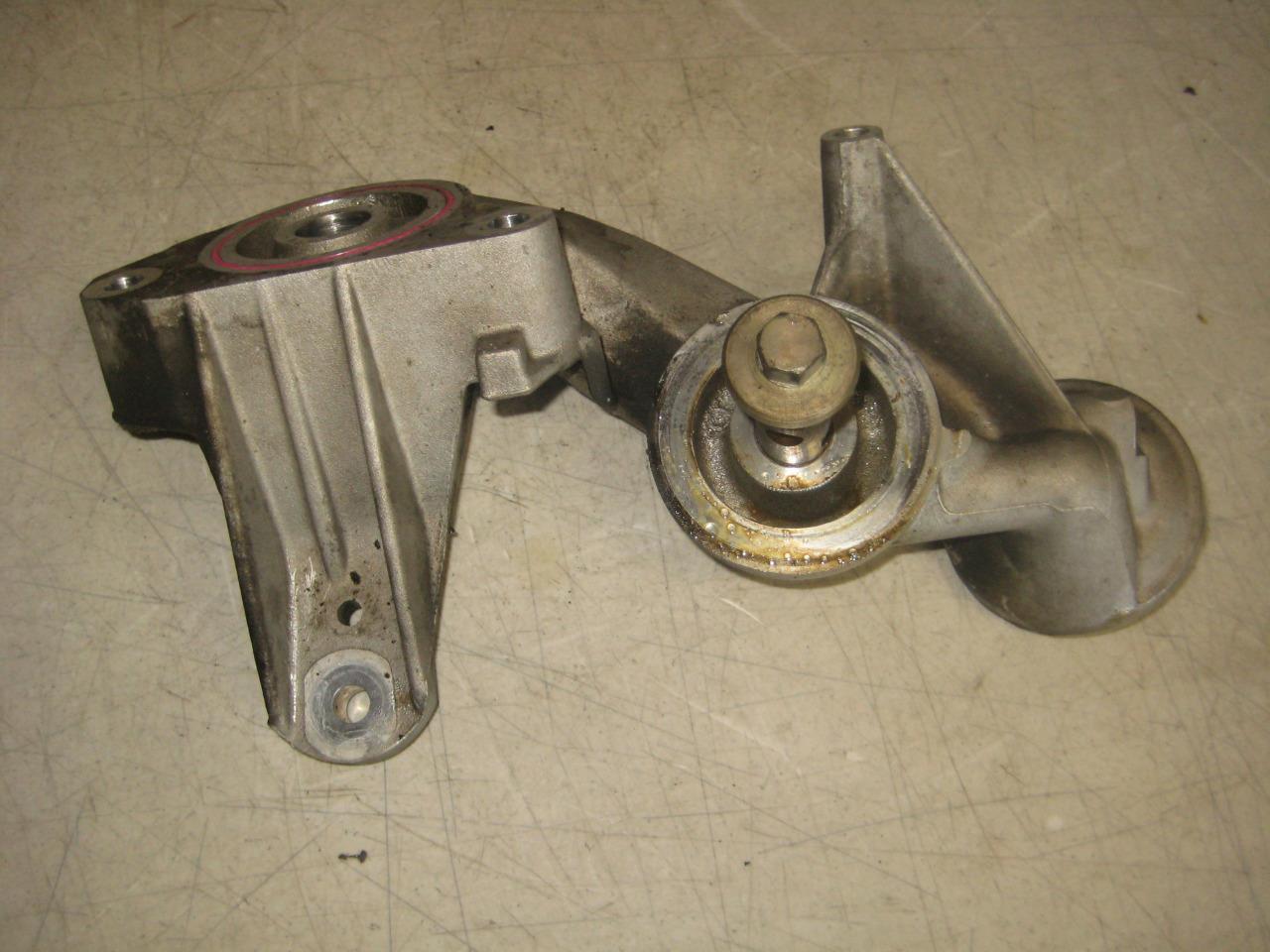

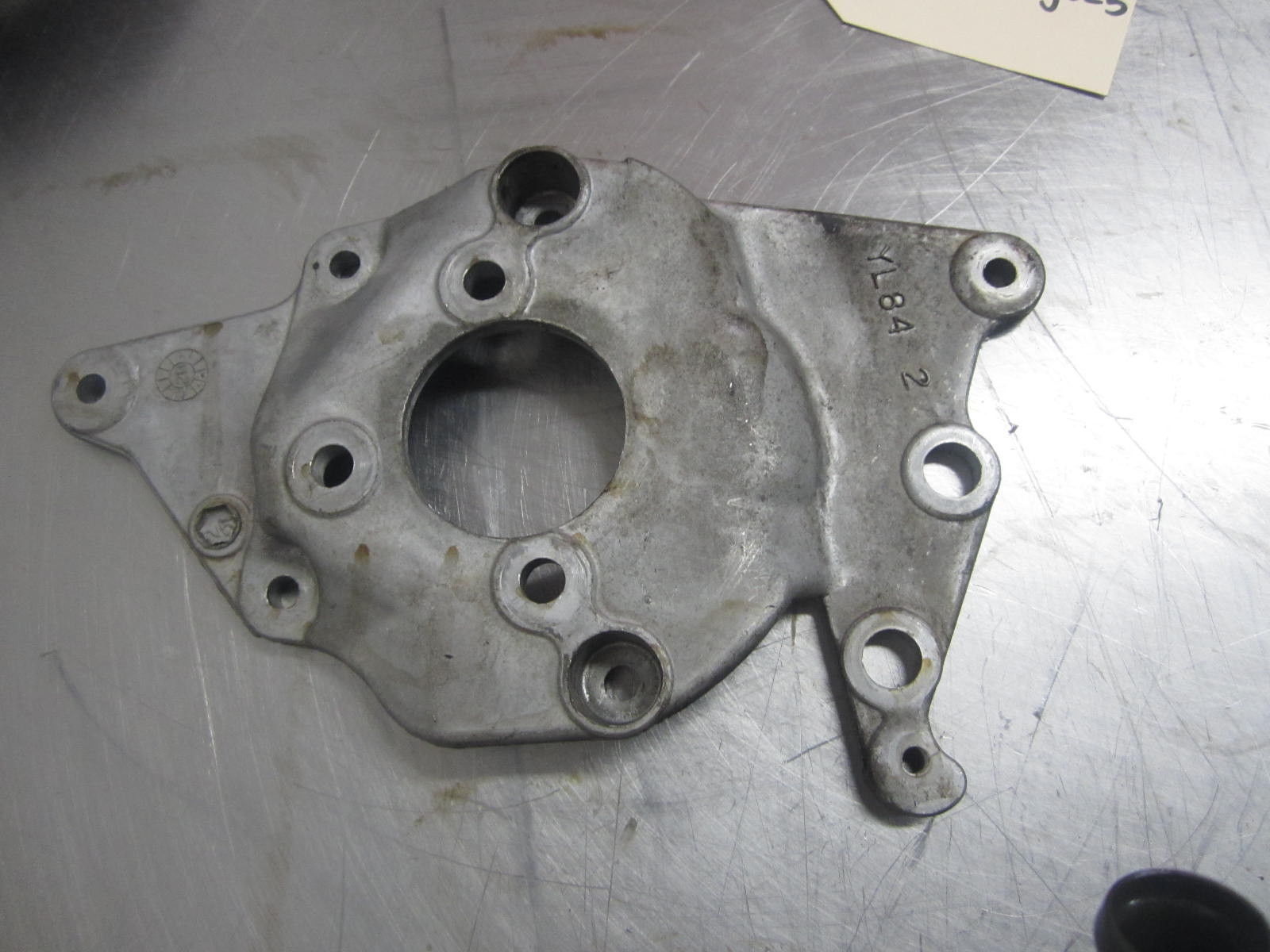

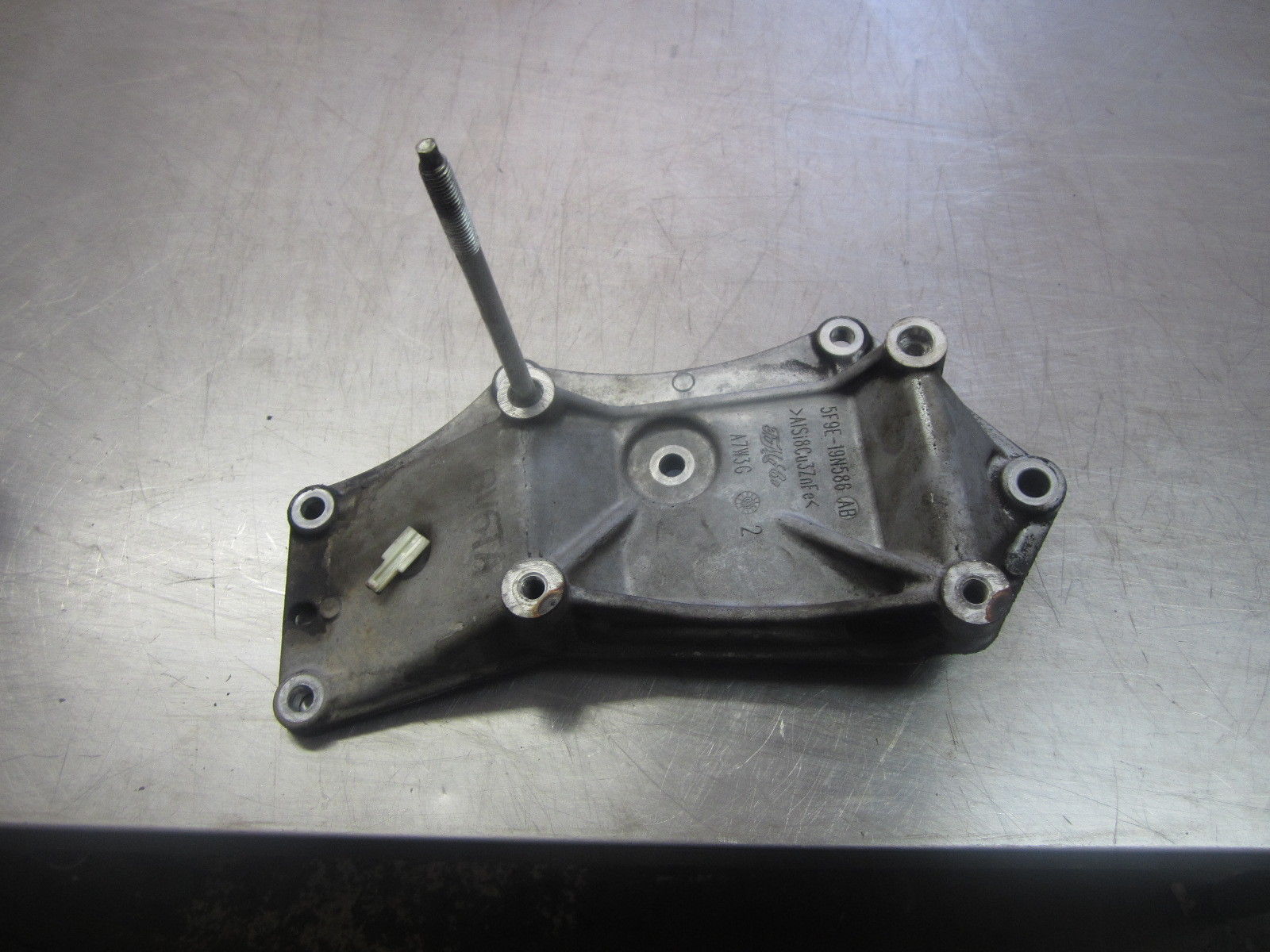

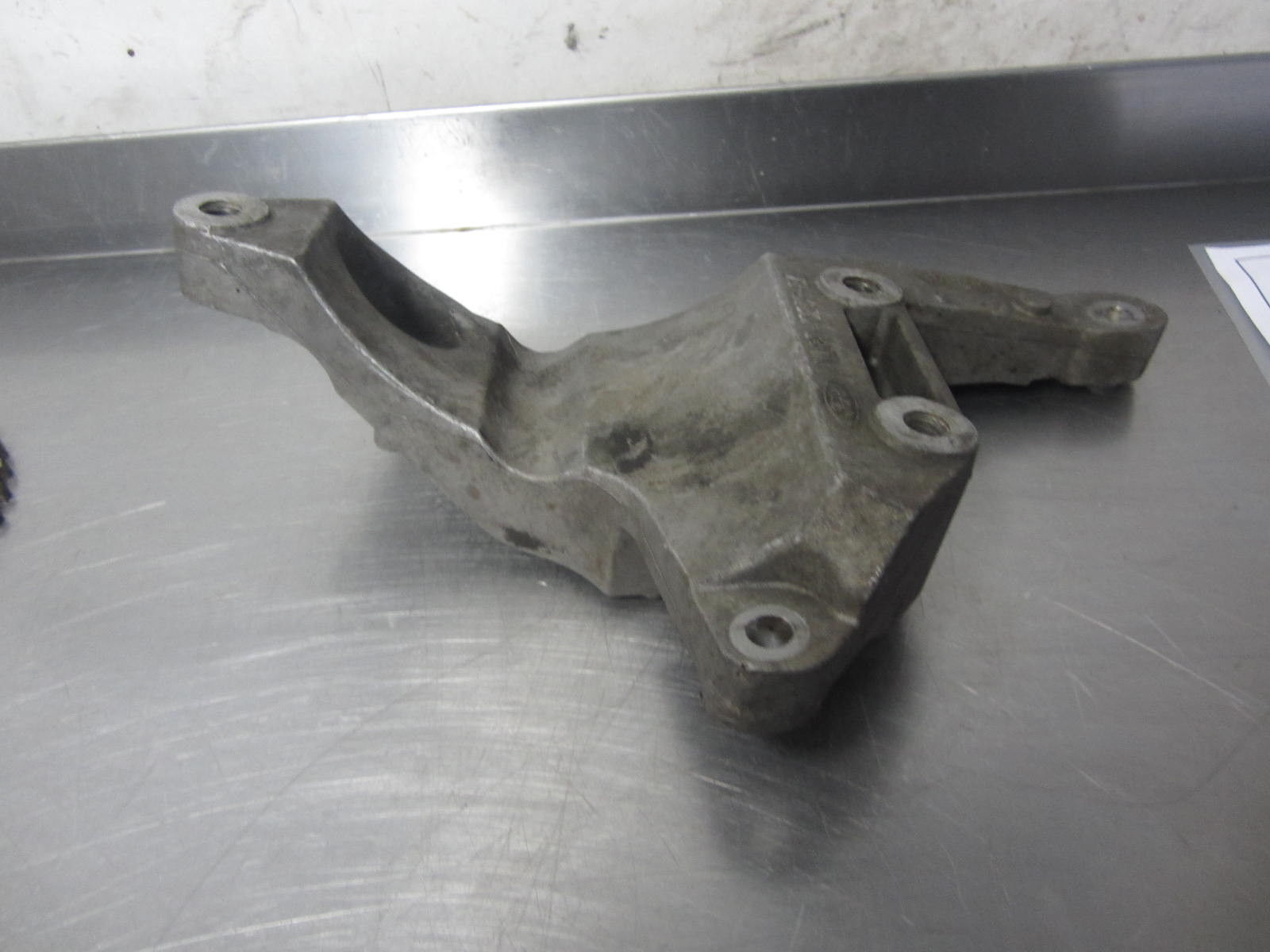

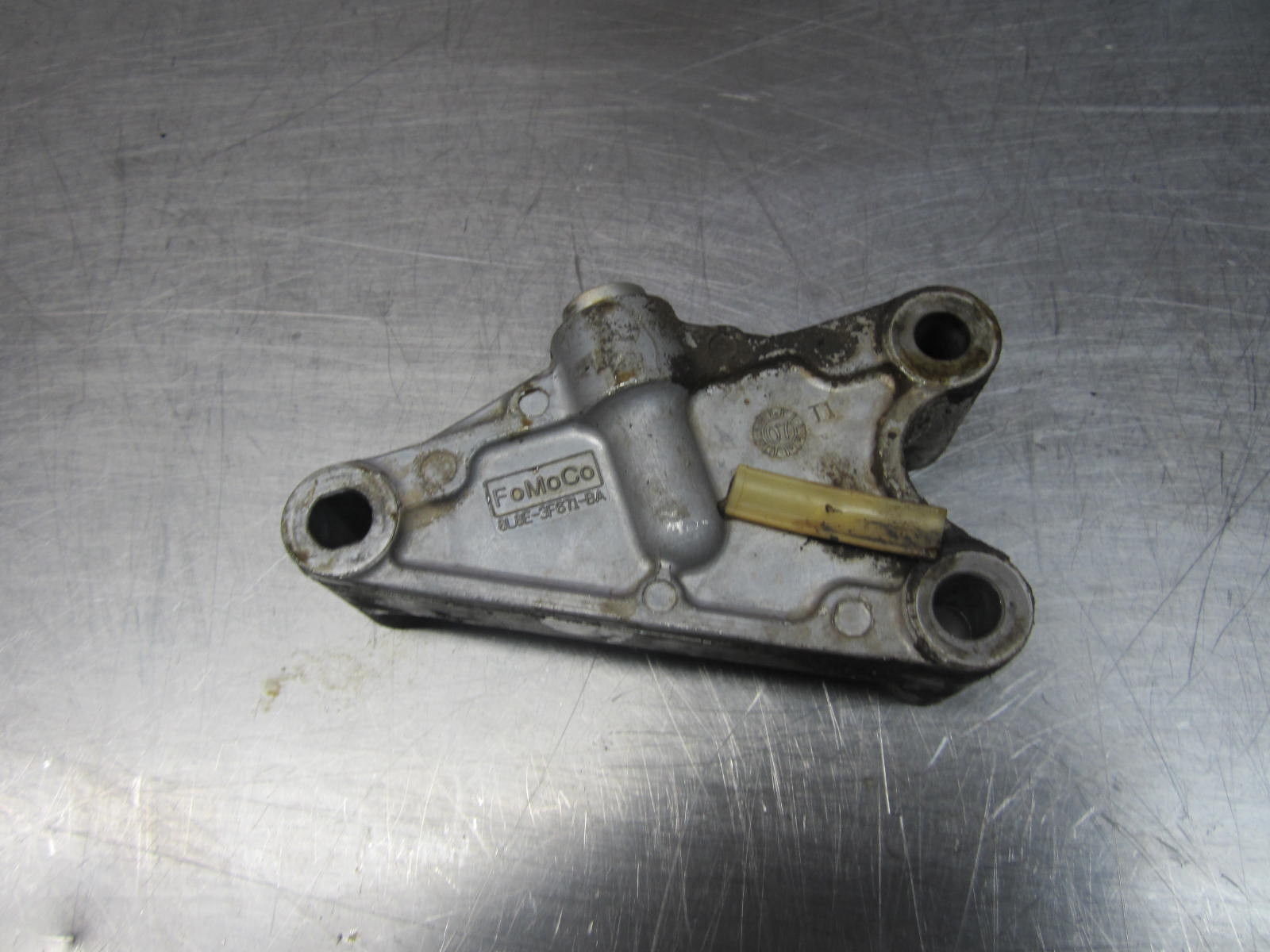

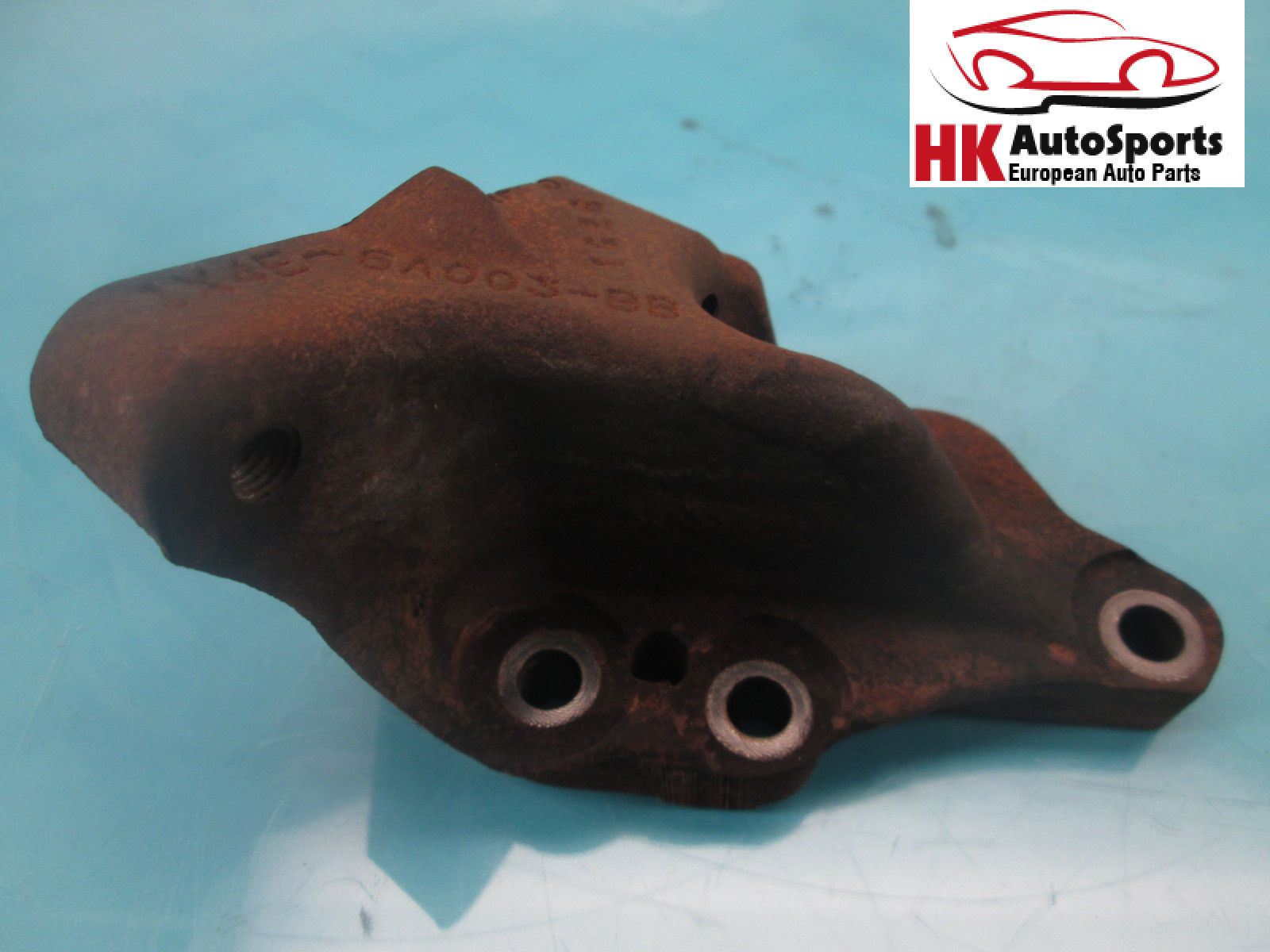

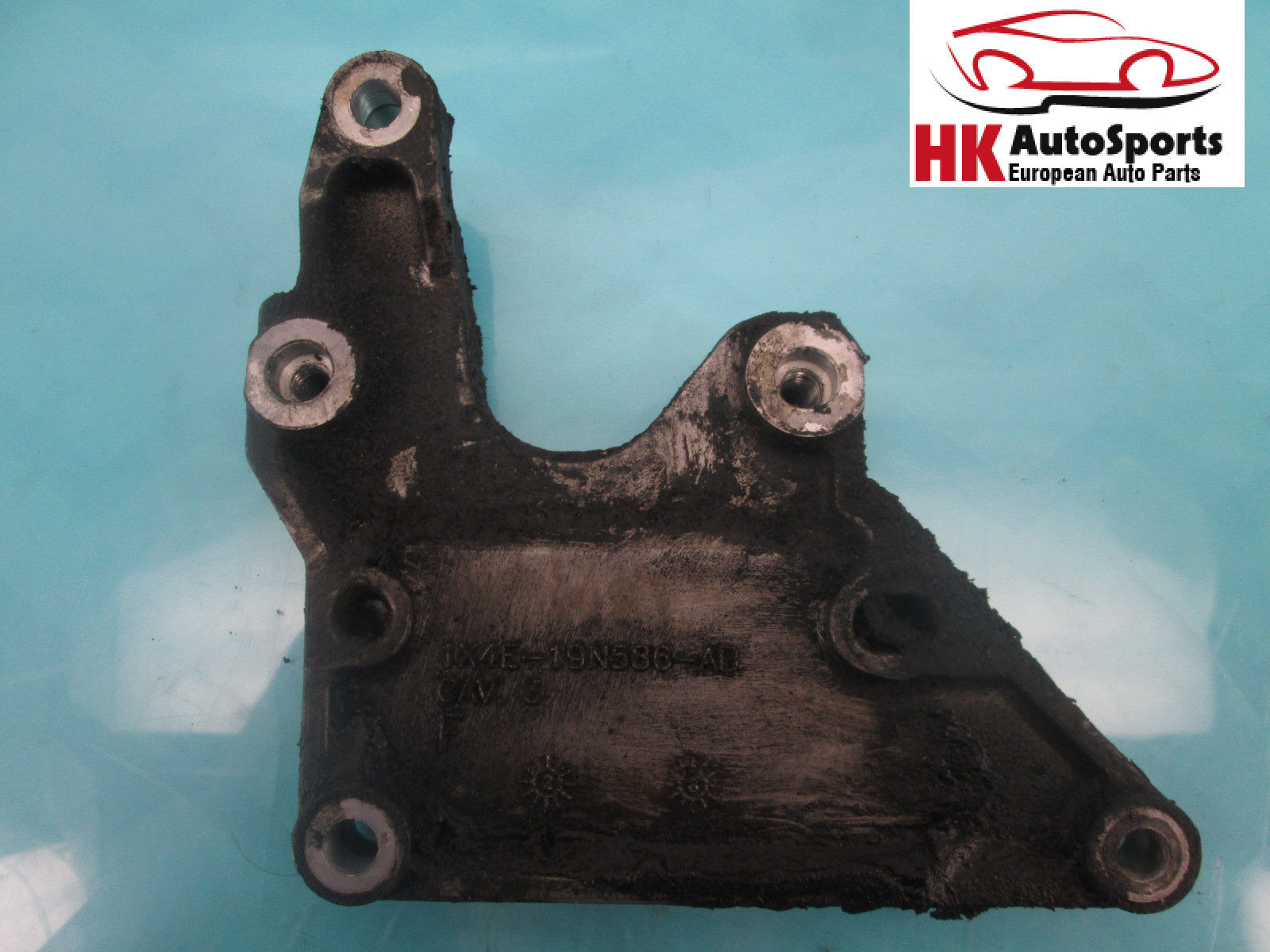

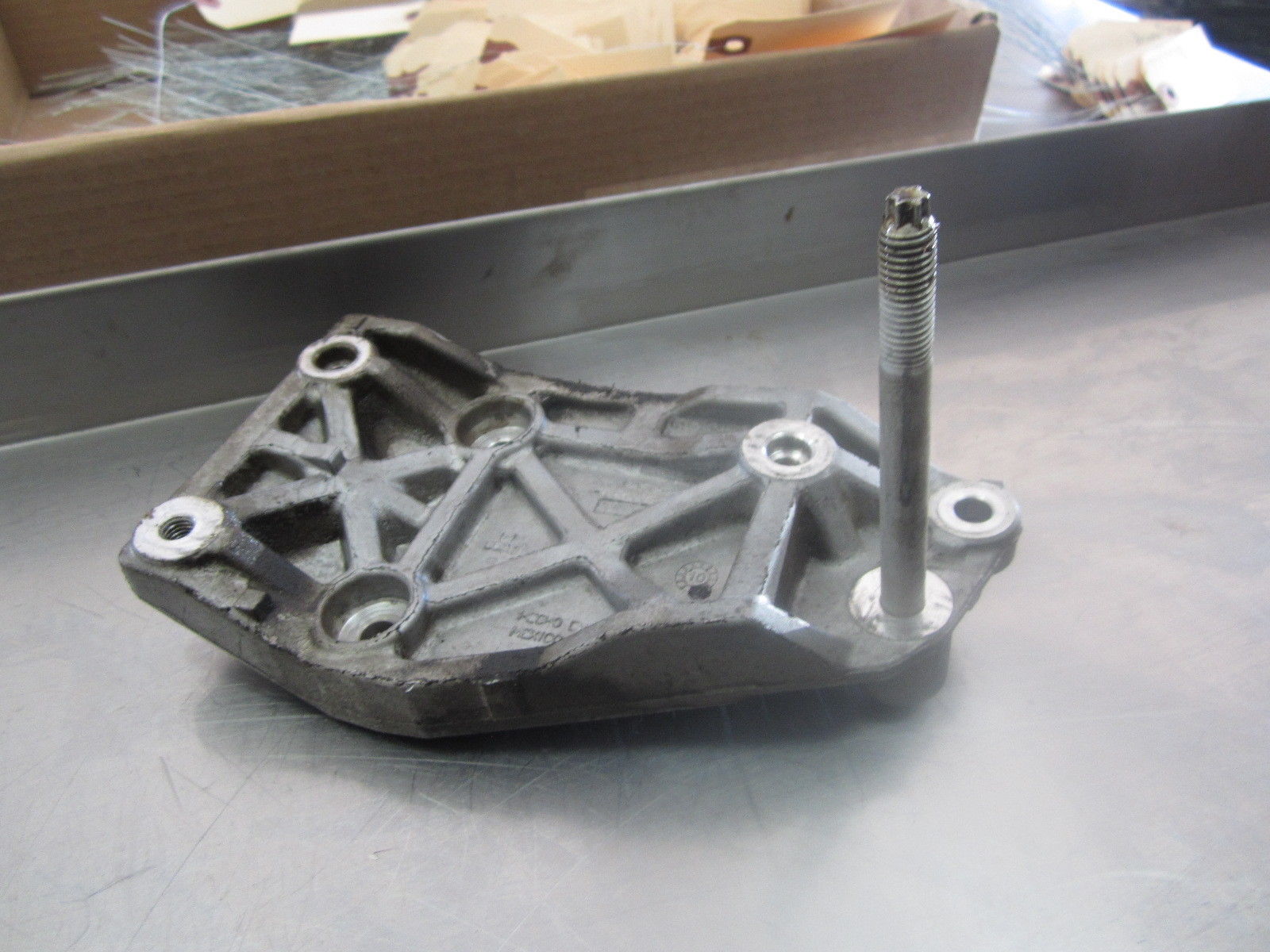

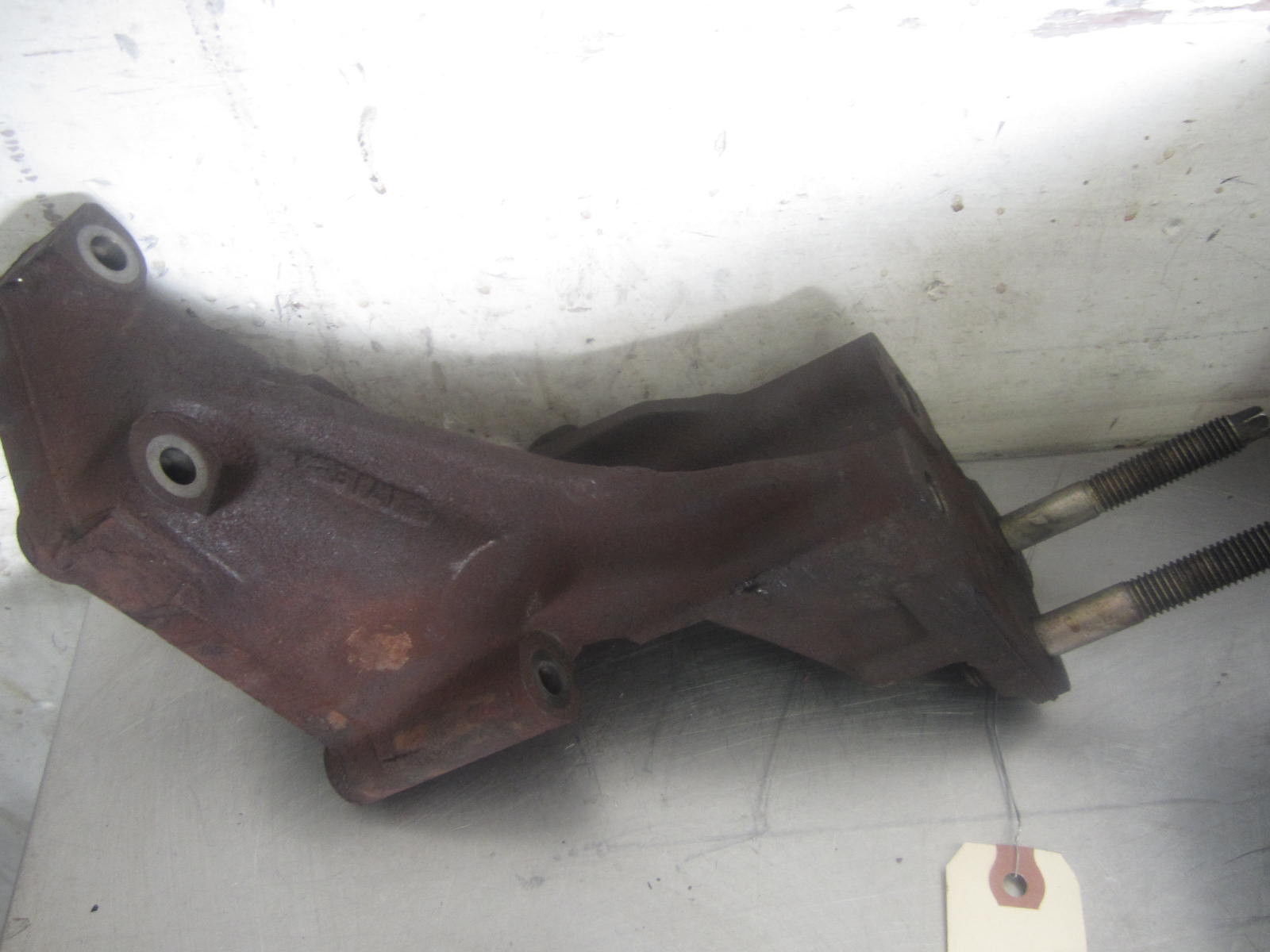

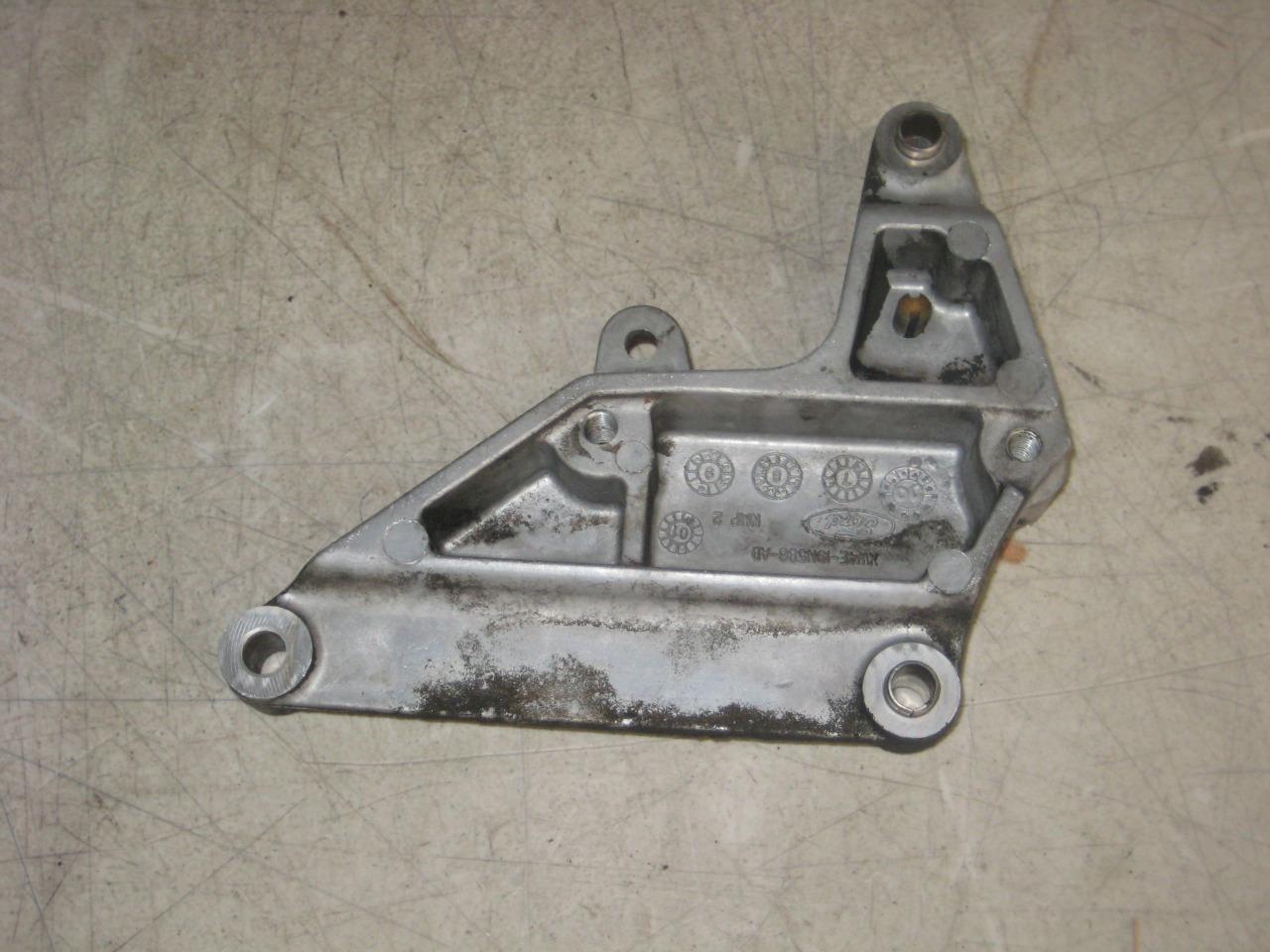

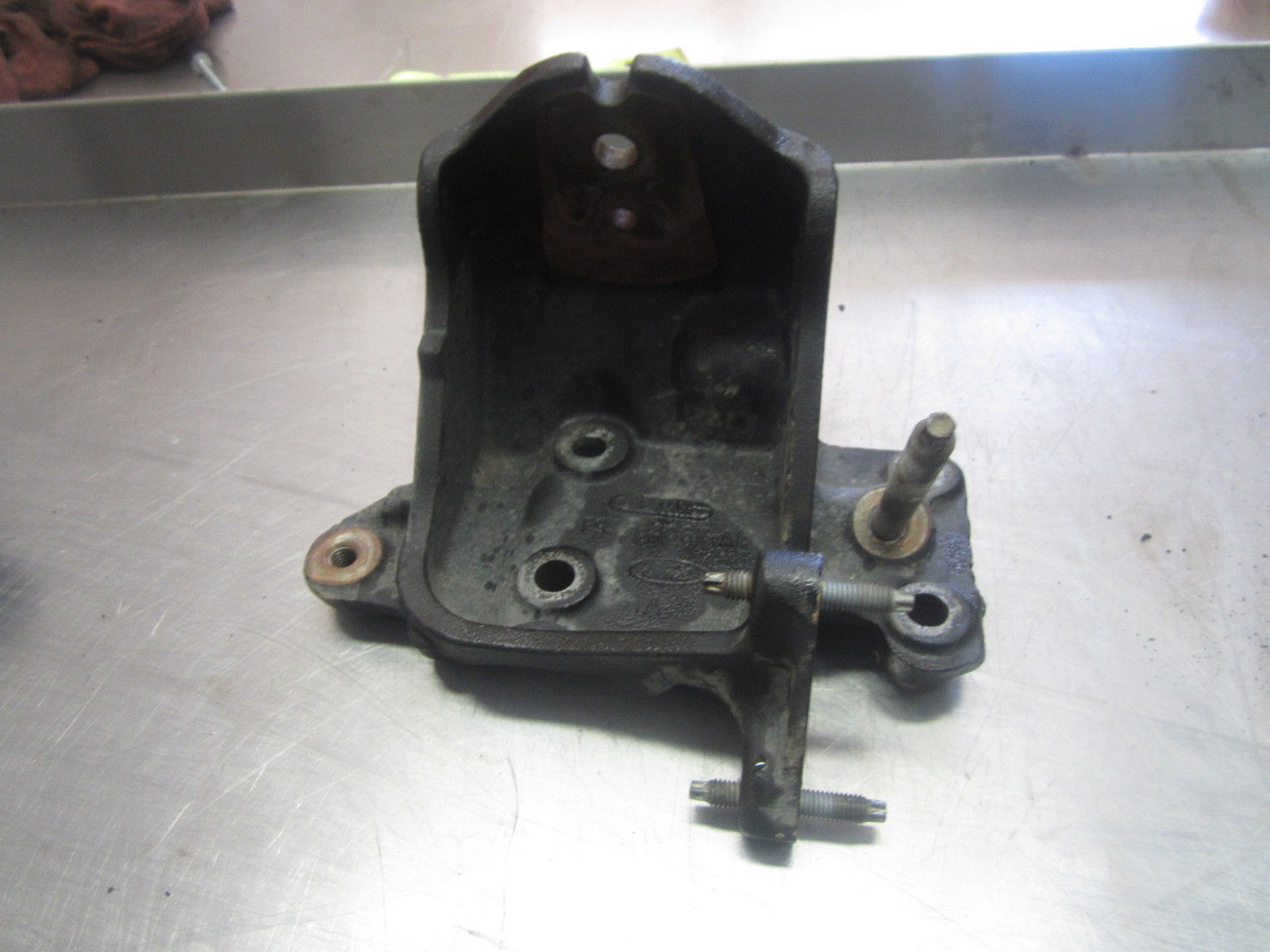

ENGINE BRAKETS

AC BRAKET

ESCAPE MARINER TRIBUTE MOTOR MOUNT BRAKET

AC BRACKET
MONTEGO FREESTYLE FIVE HUNDRED

MOTOR MOUNT BRACKET
MONTEGO FREESTYLE FIVE HUNDRED

ASCESSORY BRACKET
?????????

ALTERNATOR BRACKET
????????

POWER STEERING BRACKET
????????

AC BRACKET
????????

PS BRACKET
????????

MOTOR MOUNT BRACKET
01-04 S-TYPE

AC BRACKET
00-04 S-TYPE

MM BRACKET
00-04 S-TYPE
LEFT

MM BRACKET
02-05 X-TYPE
RIGHT

MM BRACKET
02 X-TYPE

PS BRACKET
02 X-TYPE

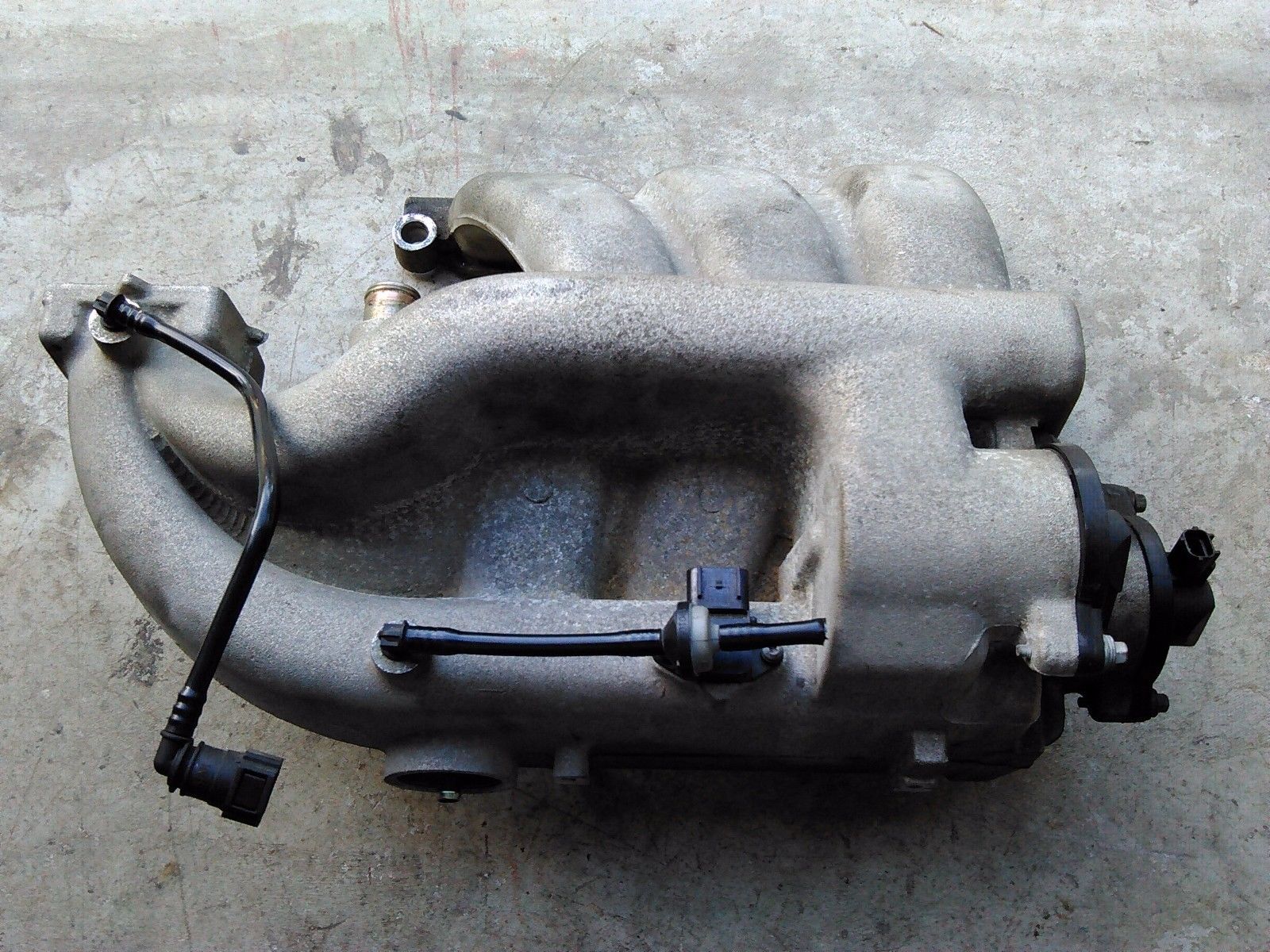

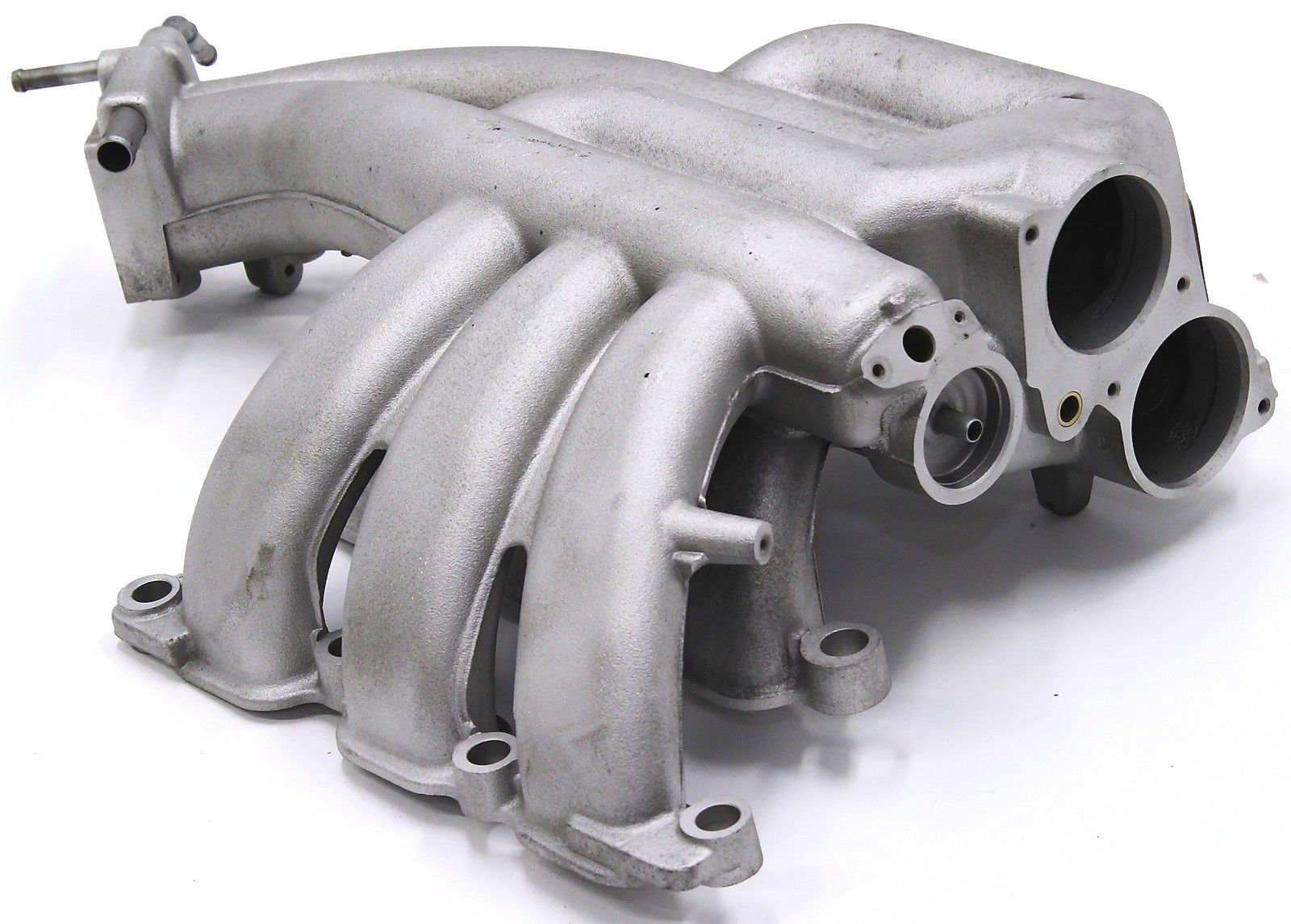

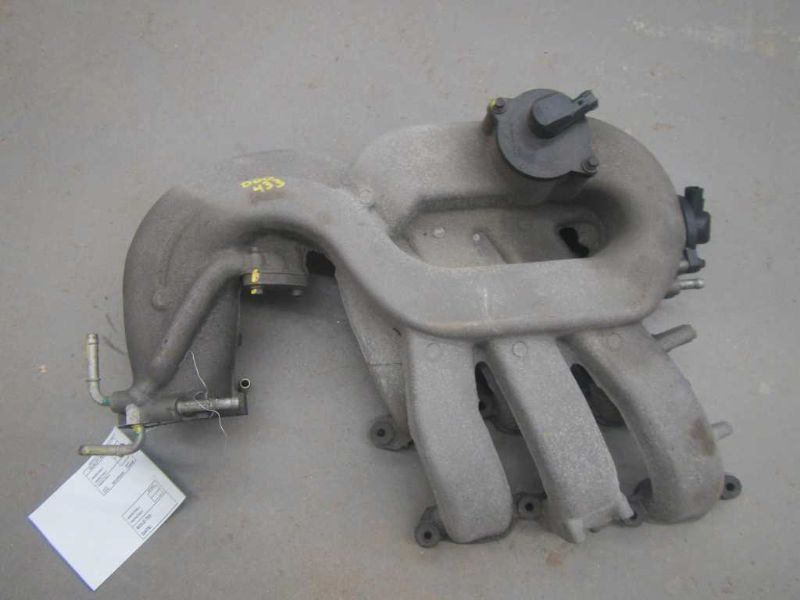

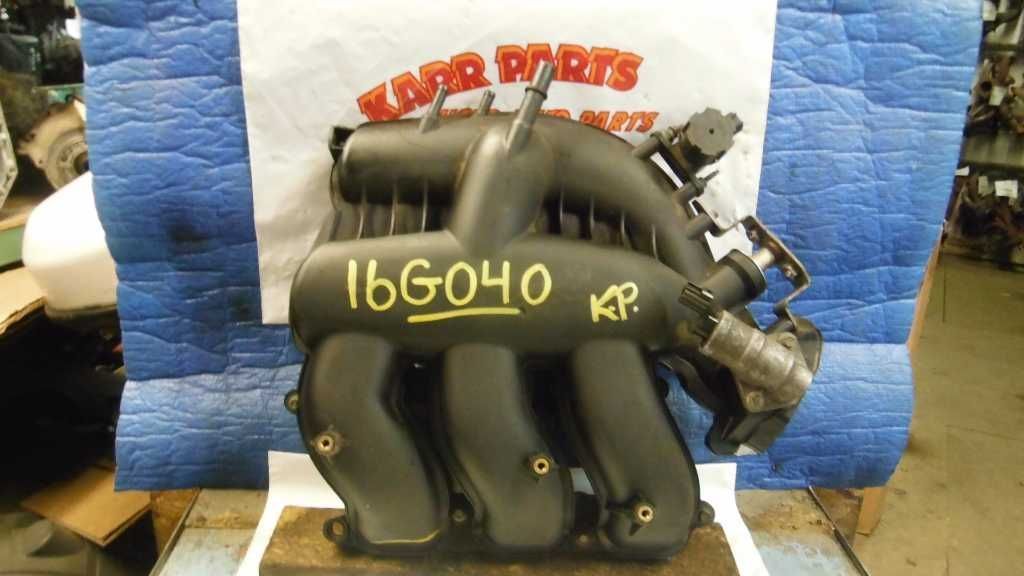

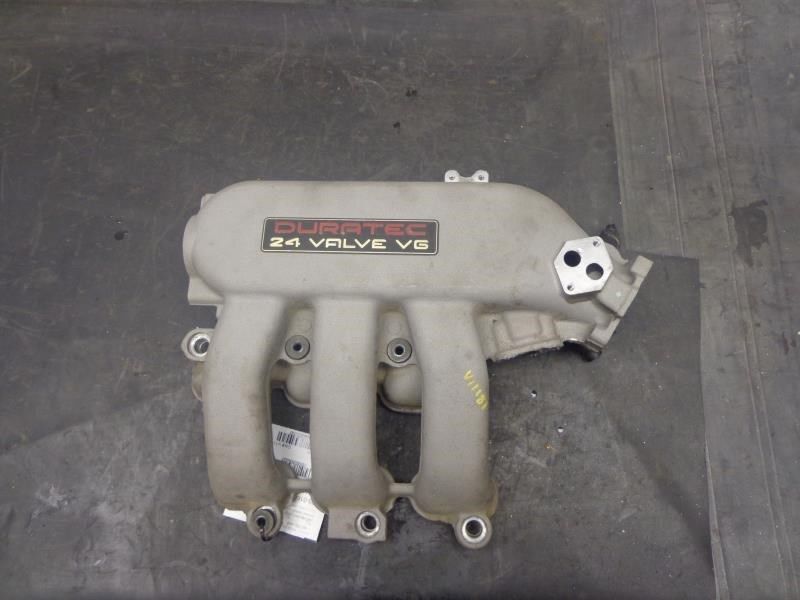

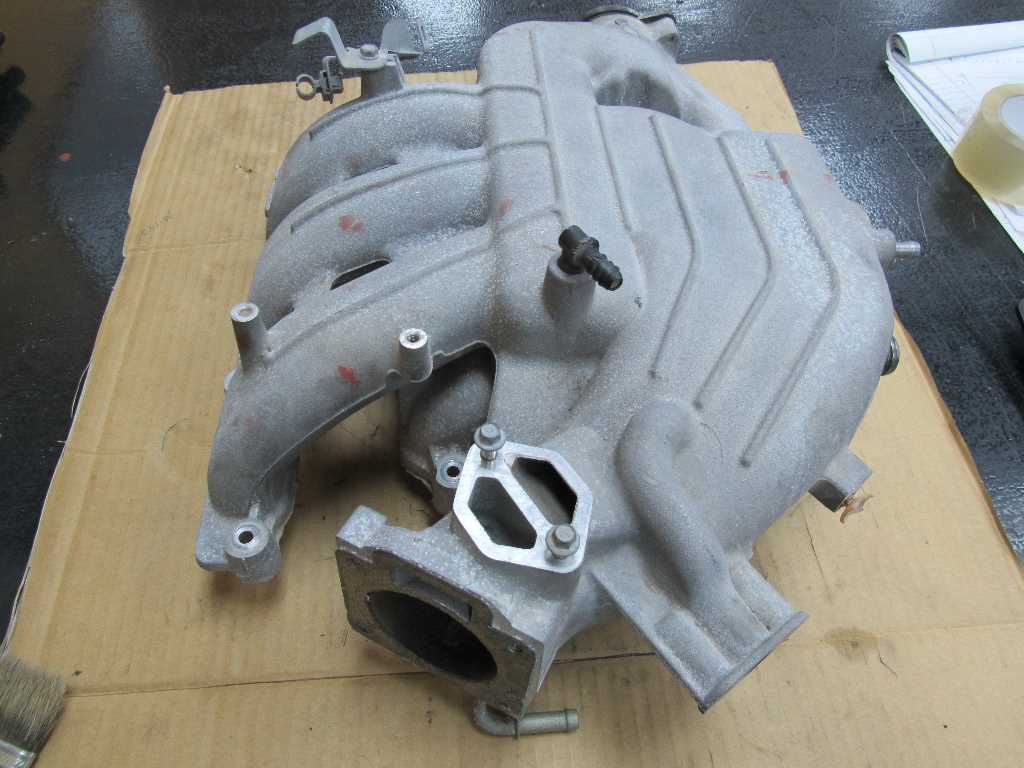

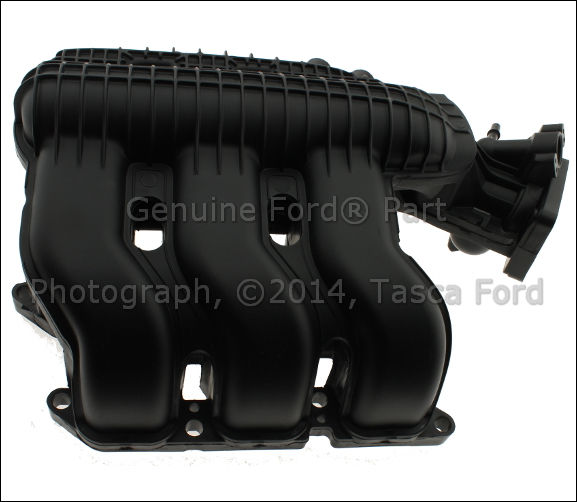

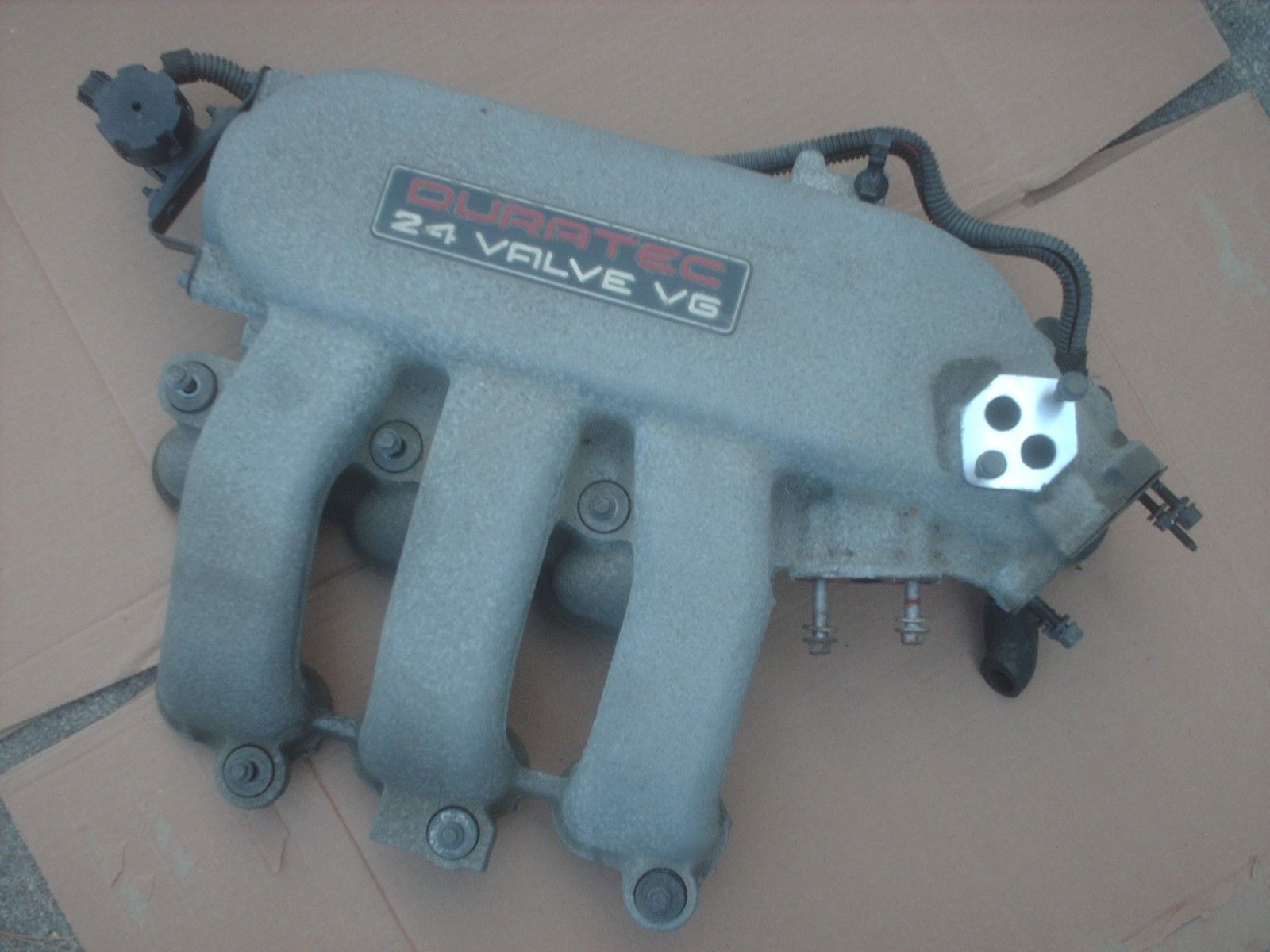

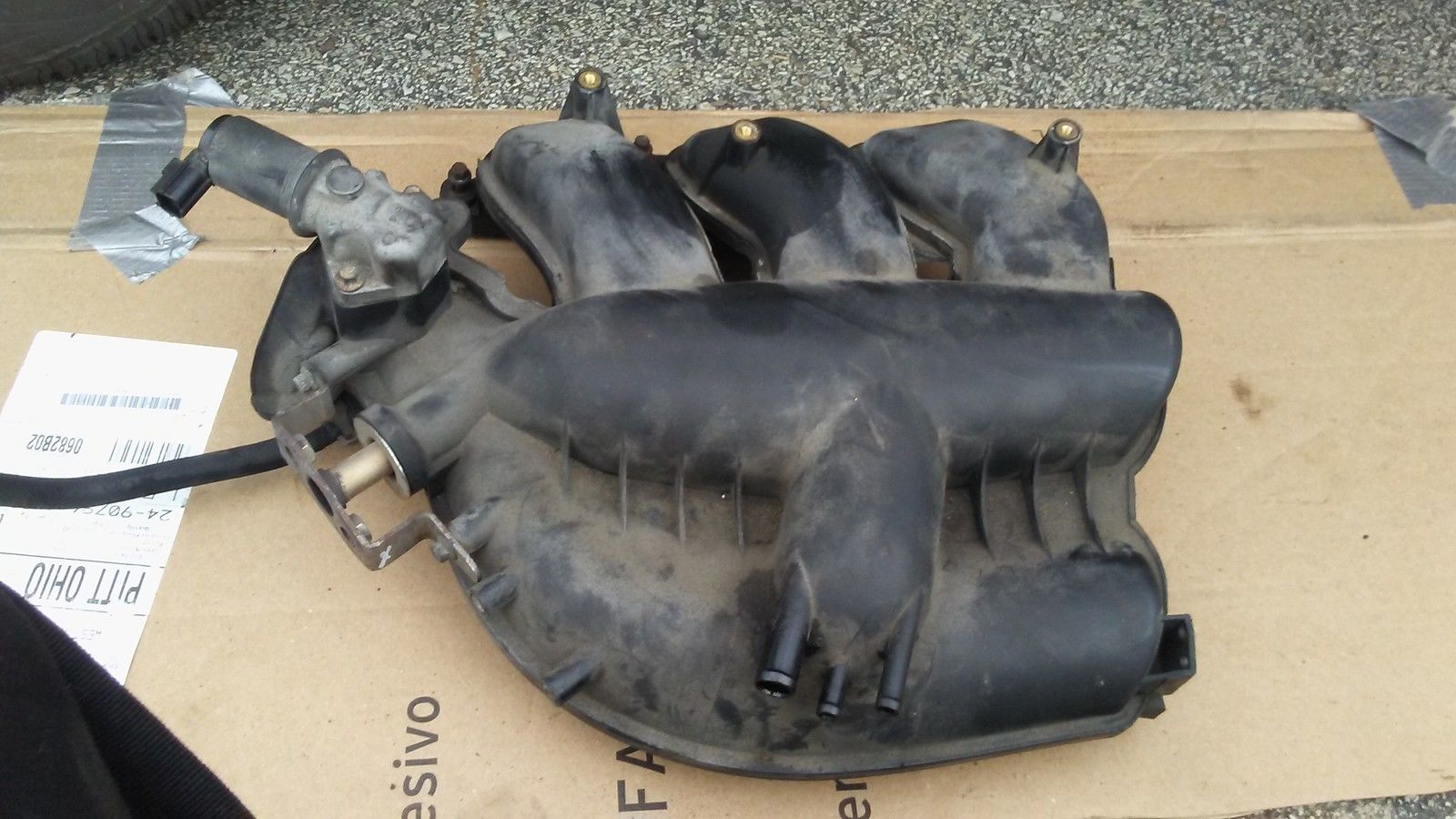

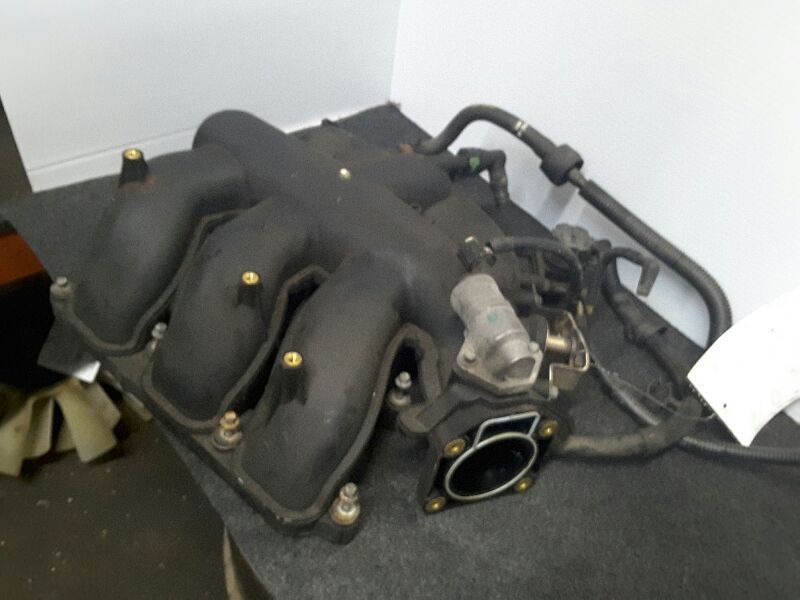

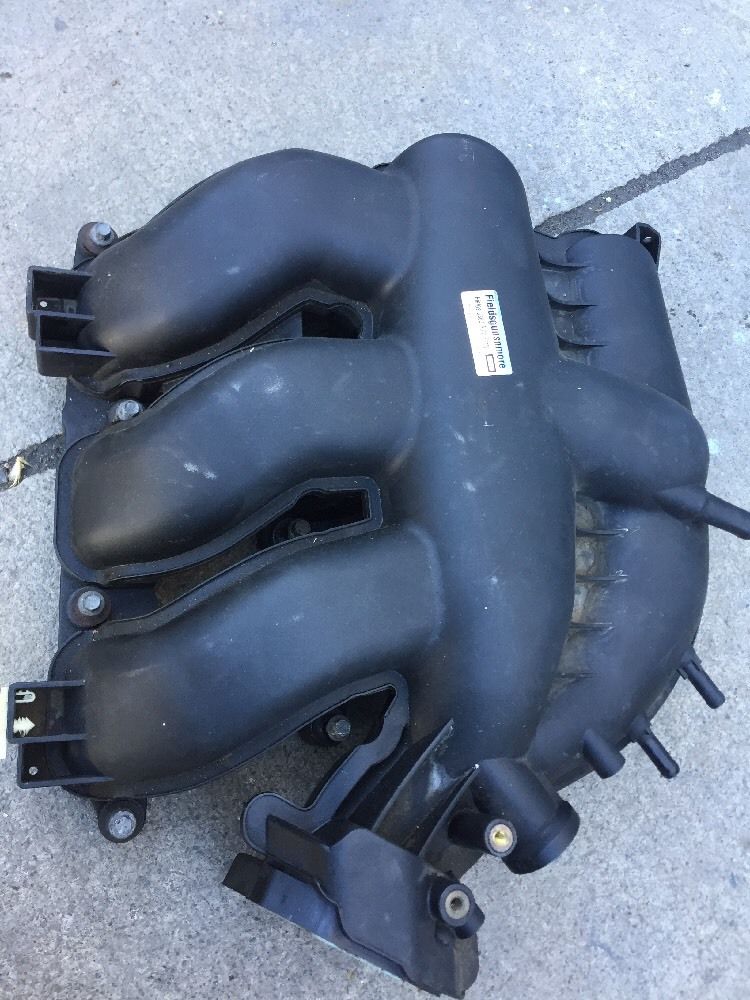

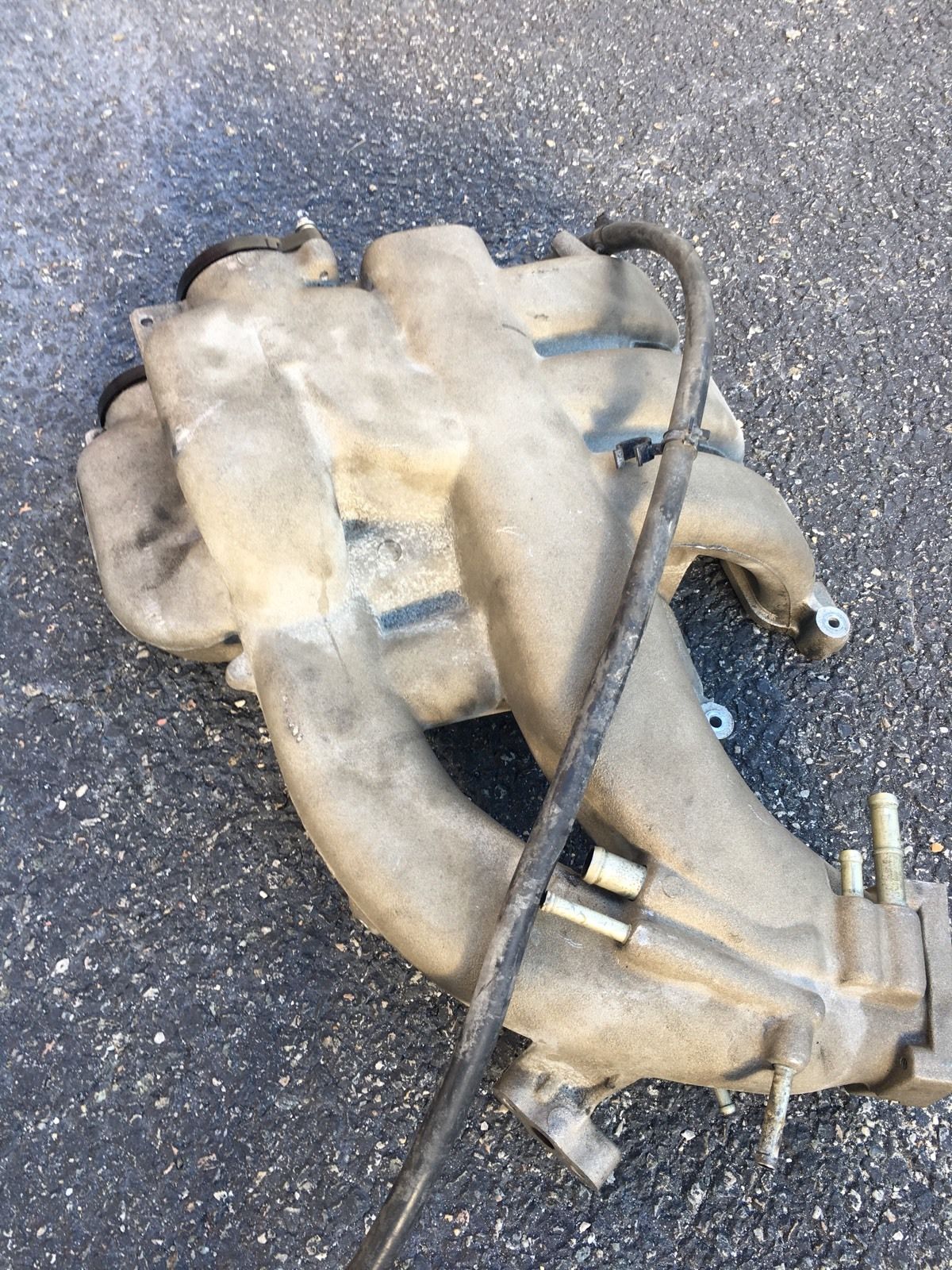

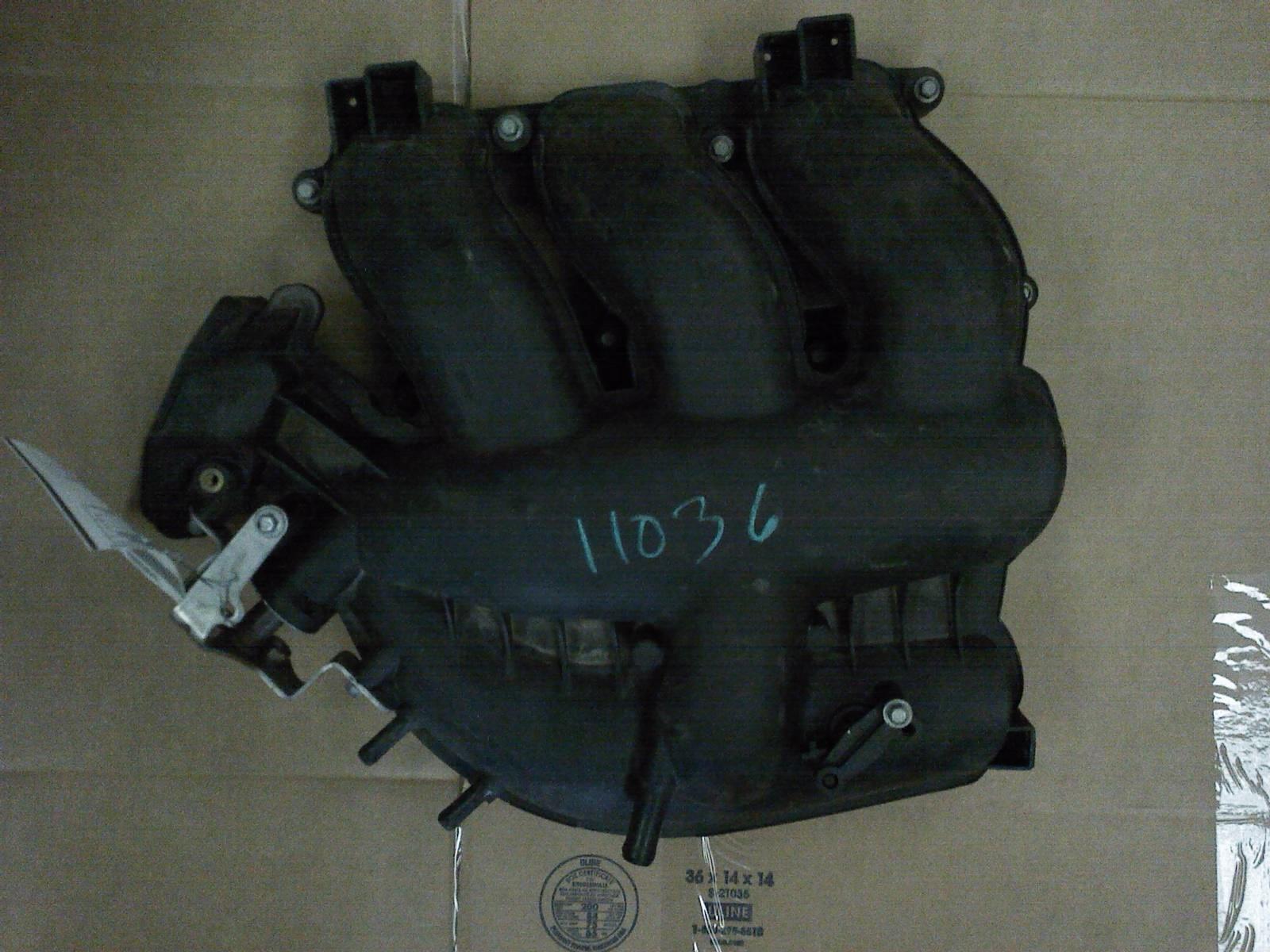

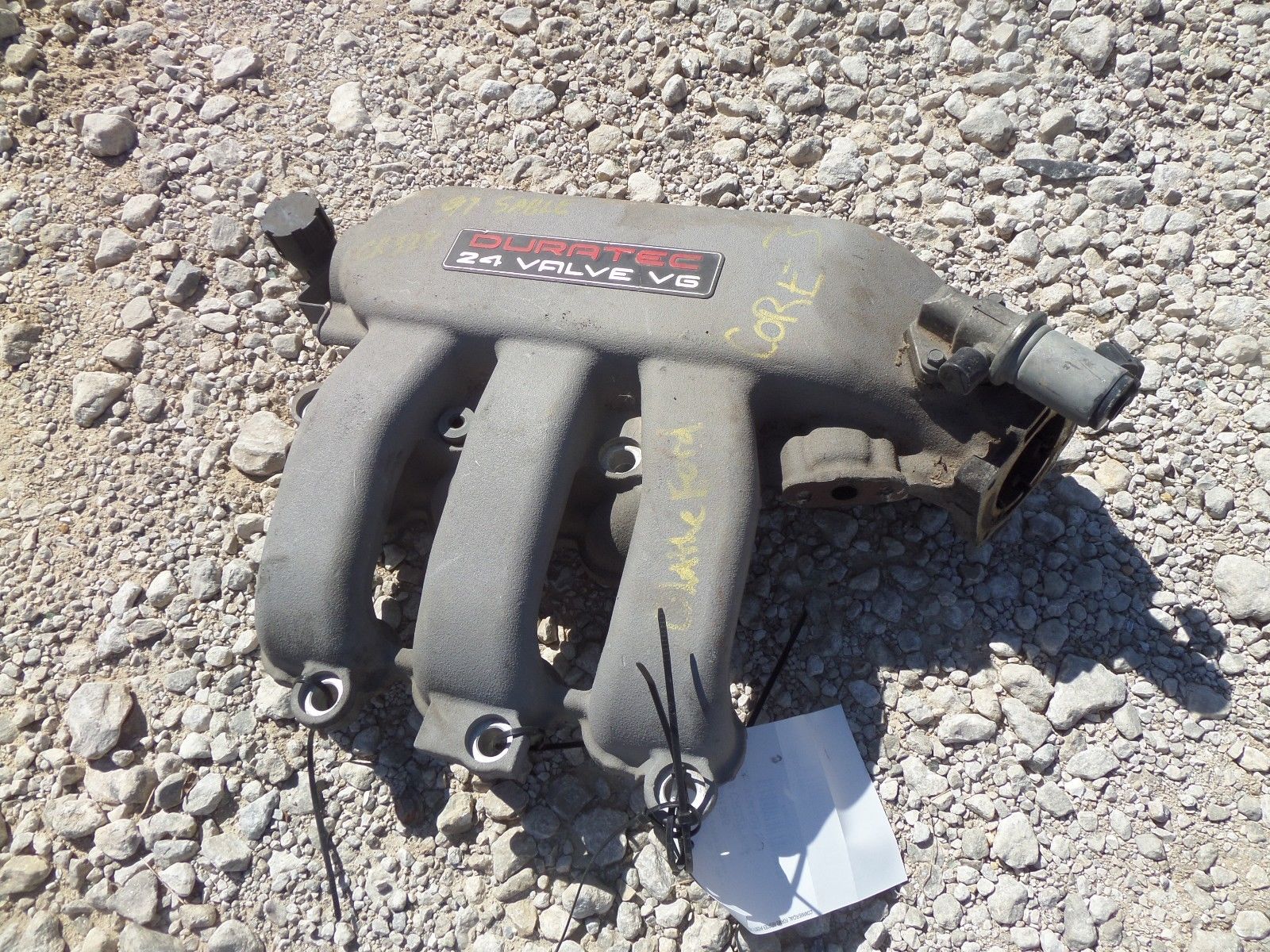

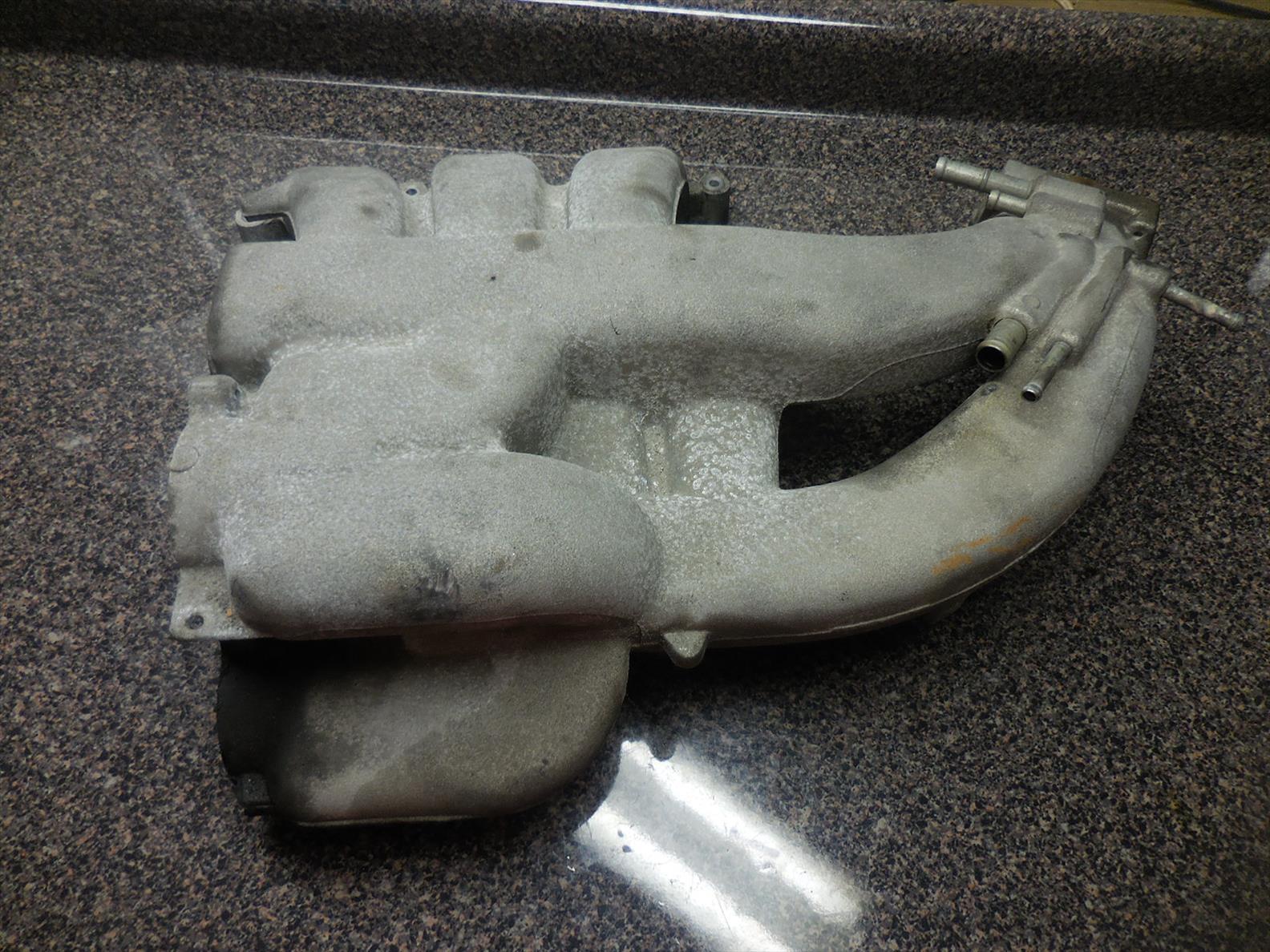

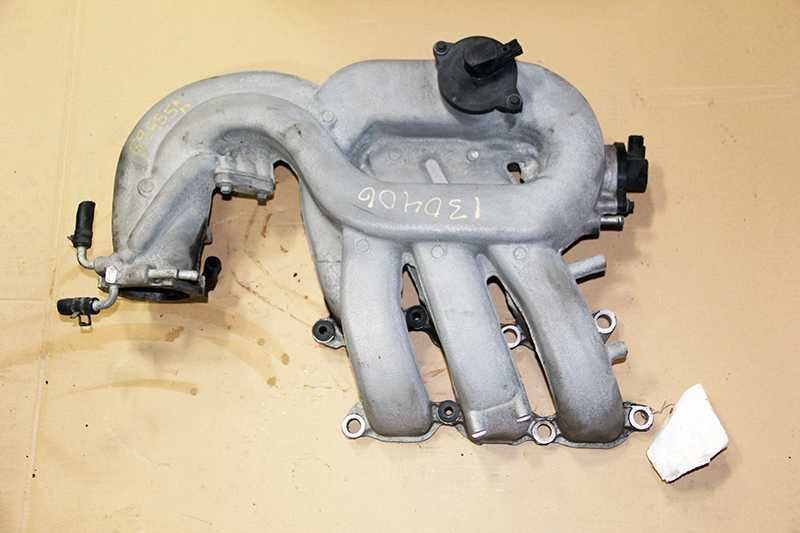

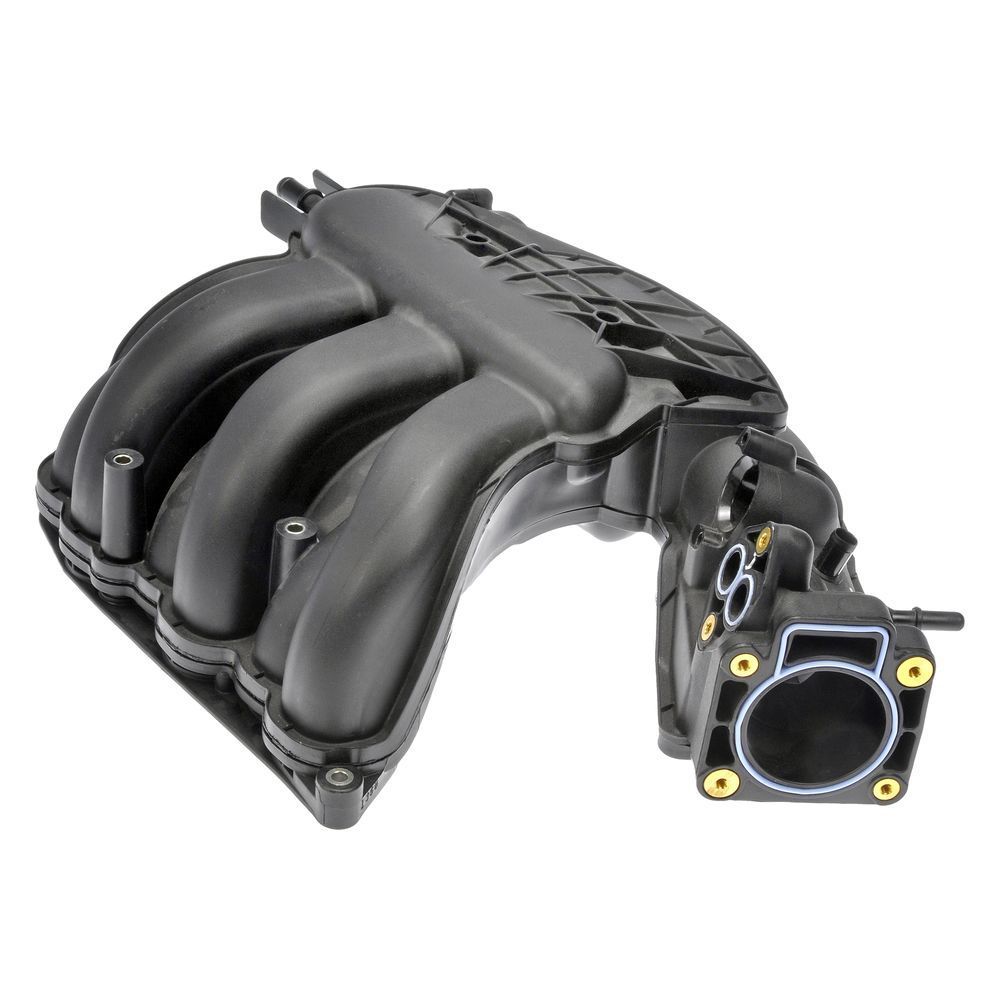

INTAKE MANIFOLD

96 SABLE TAURUS

97 TAURUS SABLE

98-99 TAURUS SABLE

00 SABLE TAURUS

00-01 S-TYPE
THRU VIN L86901

01 TAURUS SABLE

01-03 S-TYPE
FROM VIN L86902
THRU VIN M45254

01-04 ESCAPE TRIBUTE

02 TAURUS SABLE

02-05 MPV
LOWER IS ONE PIECE ALUMINUM

02-08 X-TYPE

03 TAURUS SABLE

03-04 S-TYPE
FROM VIN M45254

03-04 LINCOLN LS

03-04 MAZDA 6
LOWER IS ONE PIECE ALUMINUM

04-05 TAURUS SABLE

05 LINCOLN LS

05-07 ESCAPE MARINER TRIBUTE

05-07 FIVE HUNDRED FREESTYLE MONTEGO

05-08 S-TYPE

05-08 MAZDA 6

06 MPV

06-09 FUSION MILAN
06 ZEPHYR

08 ESCAPE TRIBUTE MARINER

09-12 ESCAPE
10-12 FUSION
09-11 MARINER
10-11 MILAN

EXHAUST MANIFOLD
ALL PICTURED ARE RIGHTS

96 SABLE TAURUS

97-99 TAURUS SABLE

00-02 TAURUS SABLE
STANDARD EMMISONS

00-02 TAURUS SABLE
LOW EMMISONS

01-02 ESCAPE
INTEGRAL CATALITIC CONVERTER

02-03 MPV
INTEGRAL CATALITIC CONVERTER

02-03 SABLE TAURUS
STANDARD EMMISONS
2F1E5G236AA

02-06 ESCAPE
05-06 MARINER

03 MAZDA 6
THRU 6/18

03-04 MAZDA 6
FROM 6/19

03-05 LINCOLN LS

04 MVP

04-05 SABLE TAURUS
STANDARD EMMISIONS

05-06 MPV

05-07 FIVE HUNDRED FREESTYLE MONTEGO

05-08 MAZDA 6

06 FUSION MILAN ZEPHYR
THRU 12/04/05

06-07 FUSION MILAN
06ZEPHYR

07-08 ESCAPE MARINER

07-08 FUSION MILAN
FROM 9/4/6 TO 12/2/07
FWD

07-10 FUSION MILAN
09-12 ESCAPE MARINERFROM 09/04/06 AWD
FROM 12/3/07 LOW EMMISONS AWD

08-09 FUSION MILAN
FROM 12/03/07
STANDARD EMMISIONS
FWD

08-09 FUSION MILAN
FROM 12/03/07
LOW EMMISIONS
FWD

00-01 S TYPE
THRU VIN L86901
XR83346

01-08 S TYPE
FROM VIN L86902

02-08 X-TYPE

OIL PAN

96 SABLE TAURUS

97-05 TAURUS SABLE

95-00 CONTOUR MYSTIQUE
99-02 COUGAR
00-03 MPV
03 MAZDA 6
01-03 ESCAPE TRIBUTE

00-02 S-TYPE
THRU E110465XXX

02 X-TYPE
THRU 194273

02-05 X-TYPE
FROM 194274

02-05 LINCOLN LS

02-08 S-TYPE
FROM E110466XXX

04-05 MVP

04-07 ESCAPE MARINER
04-08 TRIBUTE

05-07 FIVE HUNDRED FREESTYLE MONTEGO

06-08 X-TYPE

08 ESCAPE MARINER

09-12 ESCAPE
10-12 FUSION
09-11 TRIBUTE MARINER
10-11 MILAN

TIMING COVER

96 SABLE TAURUS
THRU 9/18/95

96-00 SABLE TAURUS
FROM 9/19/95

01 TAURUS SABLE

01-02 COUGAR
01-04 ESCAPE TRIBUTE
02-03 MPV

02-05 TAURUS SABLE

03-05 LINCOLN LS

03-06 MPV

03-08 MAZDA 6

05-07 FIVE HUNDRED FREESTYLE MONTEGO

05-07 ESCAPE MARINER
05-06 TRIBUTE

06-09 FUSION MILAN
06 ZEPHYR

08 ESCAPE MARINER TRIBUTE

09-12 ESCAPE
10-12 FUSION
09-11 MARINER TRIBUTE
10-11 MILAN

THROTTLE BODY

96-99 SABLE TAURUS

00-03 SABLE 00-03 TAURUS

00-03 S-TYPE
THRU VIN M45254

01-02 ESCAPE TRIBUTE
02-03 MPV

02-04 X-TYPE
05 S-TYPE

02-04 ESCAPE TRIBUTE
02-03 MPV (FROM VIN 360995)

03-04 S-TYPE
FROM VIN M45255

03-05 LINCOLN LS

03-08 MAZDA 6

04-05 SABLE TAURUS

04-06 MPV

WATER HEATED
COLD CLIMATE PACKAGE
05-07 FIVE HUNDRED FREESTYLE MONTEGO

WITHOUT WATER HEATED
05-07 FIVE HUNDRED FREESTYLE MONTEGO

05-08 X-TYPE

05-08 ESCAPE MARINER TRIBUTE

06-08 S-TYPE

06-09 FUSION MILAN
06 ZEPHYR

09-12 ESCAPE
10-12 FUSION
09-11 MARINER TRIBUTE
10-11 MILAN

VALVE COVER

THE 09+ FILL TUBE IS ON THE RIGHT

DISSASEMBLY NOTES

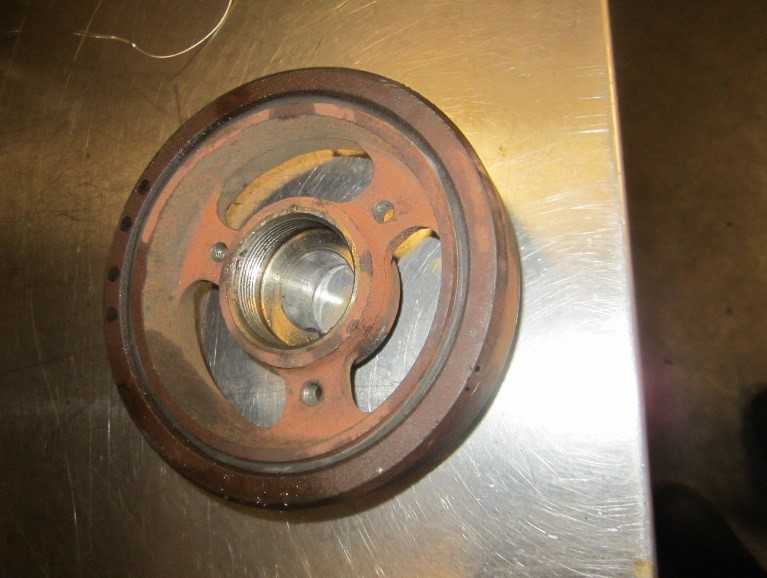

TAURUS SABLE CRANKSHAFT HAS CAP THAT IS REVERSE THREAD COVERING CRANK BOLT
