EJCP.PARTS

FORD 3.5 3.7 DOHC
ALSO CALLED DURATEC

The Cyclone engine is Ford Motor Company's latest DOHC V6 family of gasoline engines introduced in 2006.[1] The Cyclone engine succeeds Ford's previous V6 engine families, the Ford Essex engine introduced in 1981, the Ford Vulcan engine introduced in 1985, the Duratec V6 introduced in 1993, and the Ford Cologne V6 engine, whose original design dates back to 1962. The first version of the Cyclone engine, a 3.5 L V6, appeared in the 2007 Lincoln MKZ. Mazda badges its versions of the Cyclone MZI as it did with its versions of the Duratec V6. Notable Cyclone features include a capacity for displacements ranging up to 4.0 L,[1] DOHC 4-valve per cylinder heads, direct acting mechanical bucket (DAMB) camshaft tappets, variable cam timing (iVCT) on the intake camshafts, and twin-independent variable cam timing (Ti-VCT) on some later versions. Features such as Gasoline direct injection and turbocharging were considerations in the design phase and have been added to the engine as part of EcoBoost. The 3.5 L is ULEV-II compliant and is capable of meeting the PZEV requirement.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
3.5 3.7 ALUMINUM ALUMINUM DOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN PISTON
SENSORS TIMING COVER TIMING SET VALVE COVER VALVE INFORMATION

LISTING TEMPLATES 3.5

SIZES COMPATABILITY NOTES
3.5 DOHC 07 CX-9 SINGLE VVT INTAKE
ALU V-COVERS
W/O OIL COOLER
3.5 DOHC 07-10 EDGE MKZ MKX
08-09 TAURUS X SABLE
08-12 TAURUS
09-12 FLEX
10 FUSION
WITHOUT OIL COOLER
SINGLE VVT INATE
3.5 DOHC 07-09 EDGE MKX ONE BOLT OIL COOLER
SINGLE VVT INTAKE
3.5 DOHC 09-10 EDGE MKX
09-12 FLEX
3 BOLT OIL COOLER
SINGLE VVT INTAKE
3.5 DOHC 11-12 EXPLORER DUAL VVT
W/O OIL COOLER
PLASTIC V-COVERS
3.5 DOHC 11-12 TAURUS FLEX W/O OIL COOLER
SINGLE VVT
3.5 DOHC 11-14 EDGE
13-15 EXPLORER TAURUS
13-14 FLEX
DUAL VVT
W/O OIL COOER
PLASTIC V/COVERS
3 BOLT OIL COOLER
3.5 DOHC 11-12 FUSION MKZ sINGLE VVT
ALUMINUM V-COVERS
W/O OIL COOLER
3.5 DOHC 15-17 F150 DUAL VVT
REAR SUMP OIL PAN
3.5 DOHC 15-18 EDGE
16-19 EXPLORER FLEX
16-18 TAURUS
W/O OIL COOLER
DUAL VVT
3.5 DOHC 15-18 EDGE
16-19 EXPLORER FLEX
16-18 TAURUS
W/ OIL COOLER
DUAL VVT

LISTING TEMPLATES 3.7

3.7 DOHC 08 CX-9 ***** **** ***** ***********
3.7 DOHC 09 MKS ***** 3.7B ***** ***********
3.7 DOHC 09-13 MAZDA 6
09-10 CX-9
***** ***** ***** CX-9 THRU 09/30/09
3.7 DOHC 09-11 CX-9 ***** ***** ***** FROM 10/01/09
3.7 DOHC 10-12 MKS MKT 3.7A 3.7B ***** ***********
3.7 DOHC 11-14 F150
15 TRANSIT 150-350
***** 3.7A ***** Ident: 1S374AA F150 Ident: 1S374BA F150 Ident: GG154AA Transit
3.7 DOHC 11-14 MUSTANG ***** 3.7A ***** ***********
3.7 DOHC 12-14 EDGE
13-15 EXPLORER MKS MKT MKZ TAURUS
12-15 MKX
***** ***** ***** ***********
3.7 DOHC 13-14 CX-9 ***** ***** ***** NOTE FED OR CALI
3.7 DOHC 15-16 MUSTANG ***** ***** ***** *****
3.7 DOHC 16 MKX ***** ***** ***** *****

VALVE INFORMATION

MAKE MODEL YEAR RANGE
FORD EDGE 2007-2010
FORD EXPLORER 2011-2014
FORD FLEX 2009-2014
FORD FUSION 2010
FORD TAURUS 2008-2014
FORD TAURUS X 2008-2009
LINCOLN MKX 2007-2010
LINCOLN MKZ 2007-2010
MAZDA 6 2009
MAZDA CX-9 2007-2009
MERCURY SABLE 2008-2009
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 31 5.5 95.5 1 *FOR35AU
INTAKE 37 5.5 97.6 1 *FOR35AU

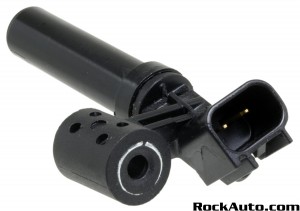

CAMSHAFT POSITION SENSOR

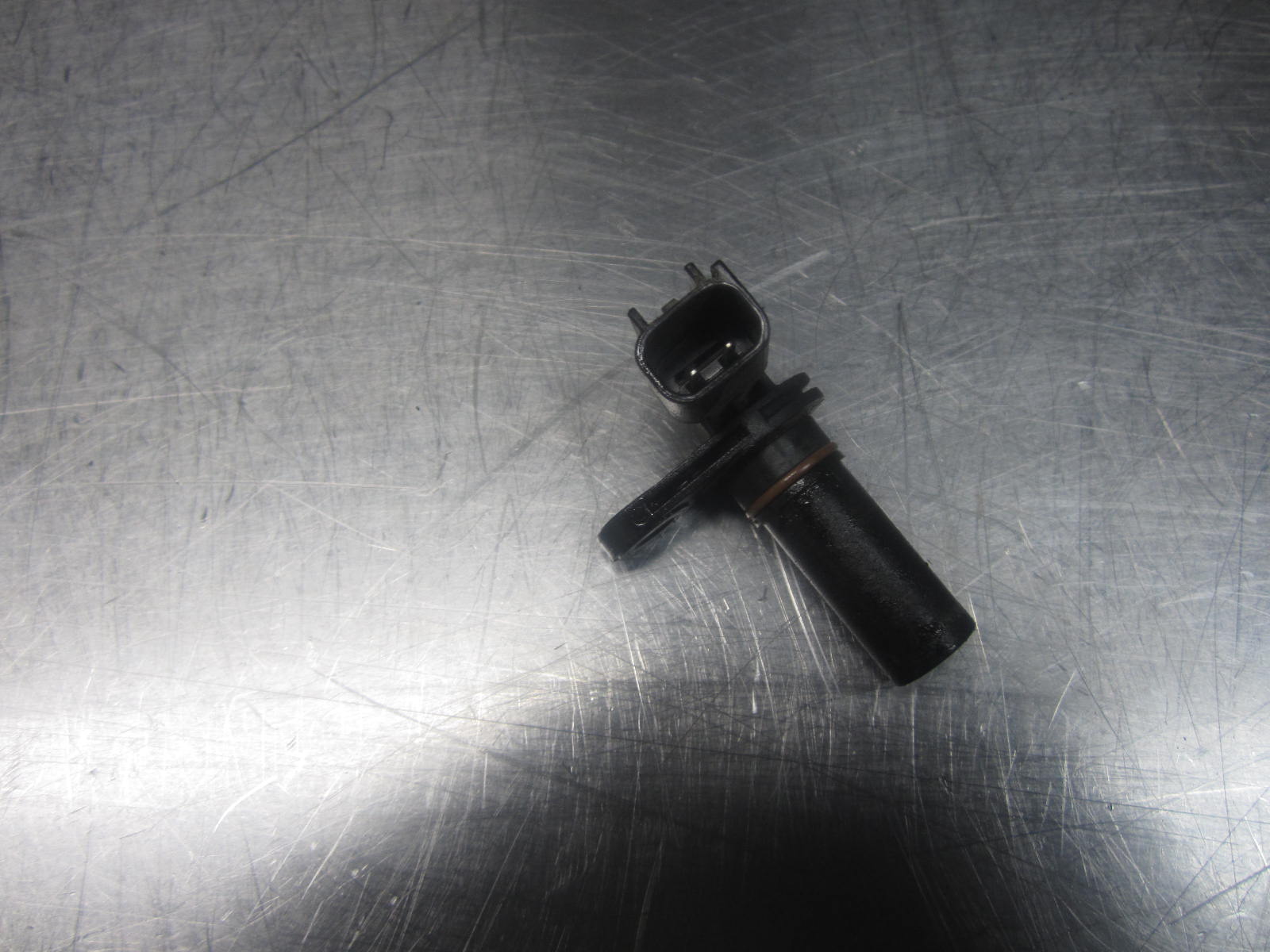

CRANKSHAFT POSITION SENSOR

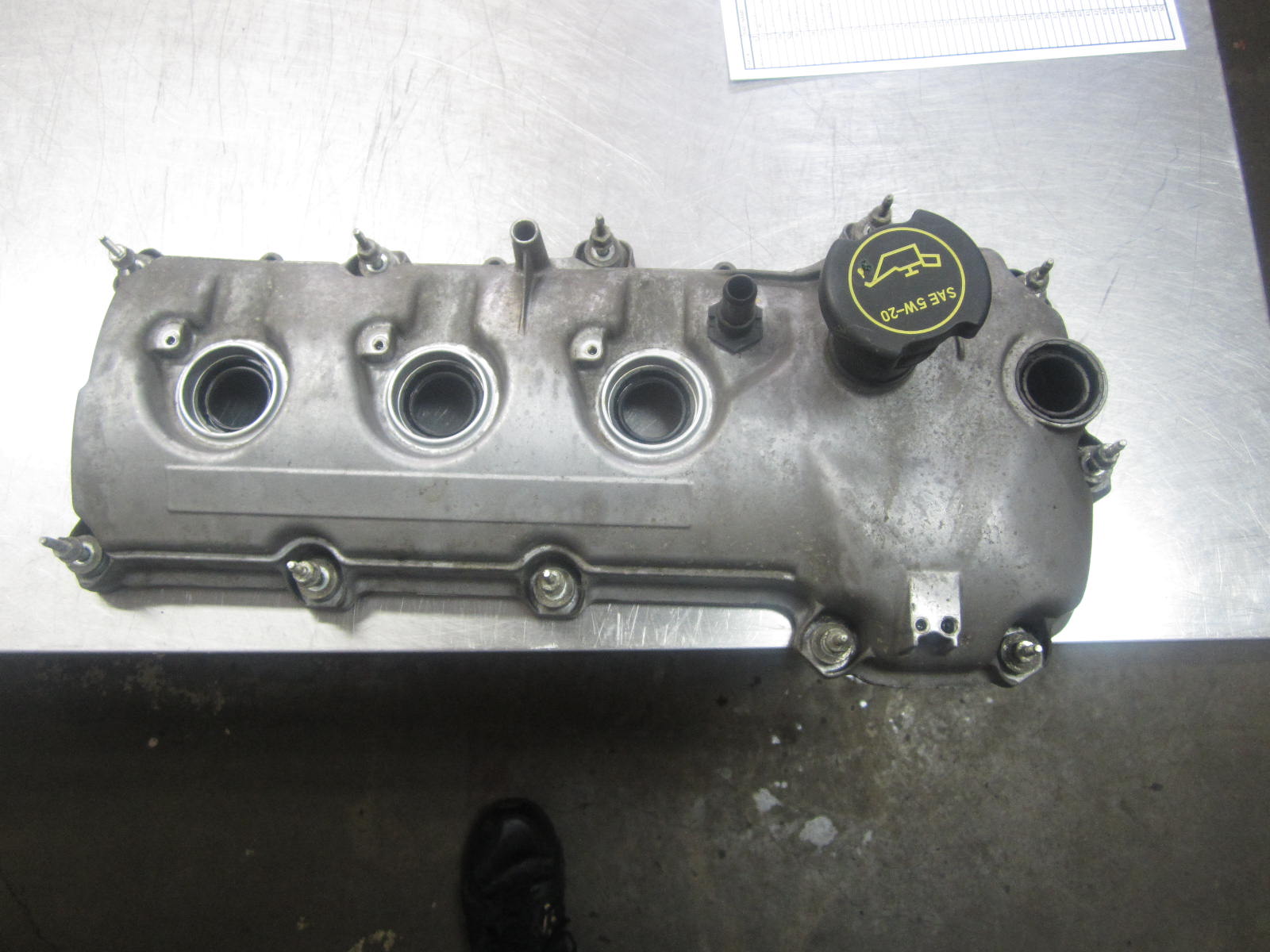

LEFT VALVE COVER

LEFT EXHAUST MANIFOLD

RIGHT EXHAUST MANIFOLD

*******
