FORD MODULAR 5.4 3 VALVE

In 2002, Ford introduced a new 3-valve SOHC cylinder head with variable camshaft timing (VCT), improving power and torque over the previous 2-valve SOHC version. The 3-valve cylinder head was first used on the 2002 Ford Fairmont 5.4 L Barra 220 engine in Australia.[35] The 3-valve 5.4 L was introduced to the North American market in the redesigned 2004 Ford F-150.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
4.6 CAST IRON ALUMINUM SOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN PISTON
SENSORS TIMING COVER TIMING SET VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY ENGINE TEMP HEAD TEMP CRANK TEMP NOTES
5.4 SOHC 04 F150 5.4A 5.4A ***** 4G692AA
5.4 SOHC 05-06 EXPEDITION NAVIGATOR
05-08 F150
06-08 LINCOLN LT
5.4D 5.4C ***** ***********
5.4 SOHC 05-08 F250 350 5.4L 5.4C ***** ***********
5.4 SOHC 06-08 F150 5.4C 5.4C ***** FLEX FUEL ENGINE
5.4 SOHC 07-08 EXPEDTITION NAVIGATOR 5.4B 5.4D ***** 12 MM SPARK PLUG
5.4 SOHC 09-10 F250 F350 5.4E 5.4D ***** ***********
5.4 SOHC 09-14 EXPEDITION NAVIGATOR
09-10 F150 F150RAPTOR
5.4M SAME AS ENGINE ***** ***********

VALVE INFORMATION

MAKE MODEL YEAR RANGE
FORD EXPEDITION 2005-2012
FORD EXPLORER 2006-2010
FORD EXPLORER SPORT TRAC 2007-2010
FORD F150 2004-2010
FORD F250 2005-2010
FORD F350 2005-2010
FORD F450 2005-2008
FORD F550 2005-2009
FORD MUSTANG 2005-2010
LINCOLN MARK LT 2006-2008
LINCOLN NAVIGATOR 2005-2012
MERCURY MOUNTAINEER 2006-2010
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 37.5 5.96 116.4 3 *FOR46AU
INTAKE 33.8 5.99 117.3 3 *FOR46AU

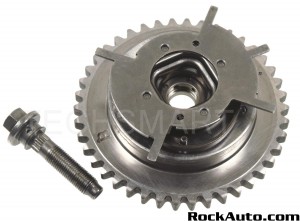

COMMON FAILURE PART. MAKE SURE ITEM IS IN GOOD SHAPE

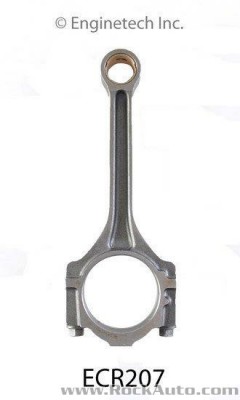

ROD IS INTERCHANGABLE WITH EARLIER 2 VALVE MAKE SURE IT IS WINSOR FOR EARLY INTERCHANGE. ROD IS LONGER THAN 4.6 ITERATION

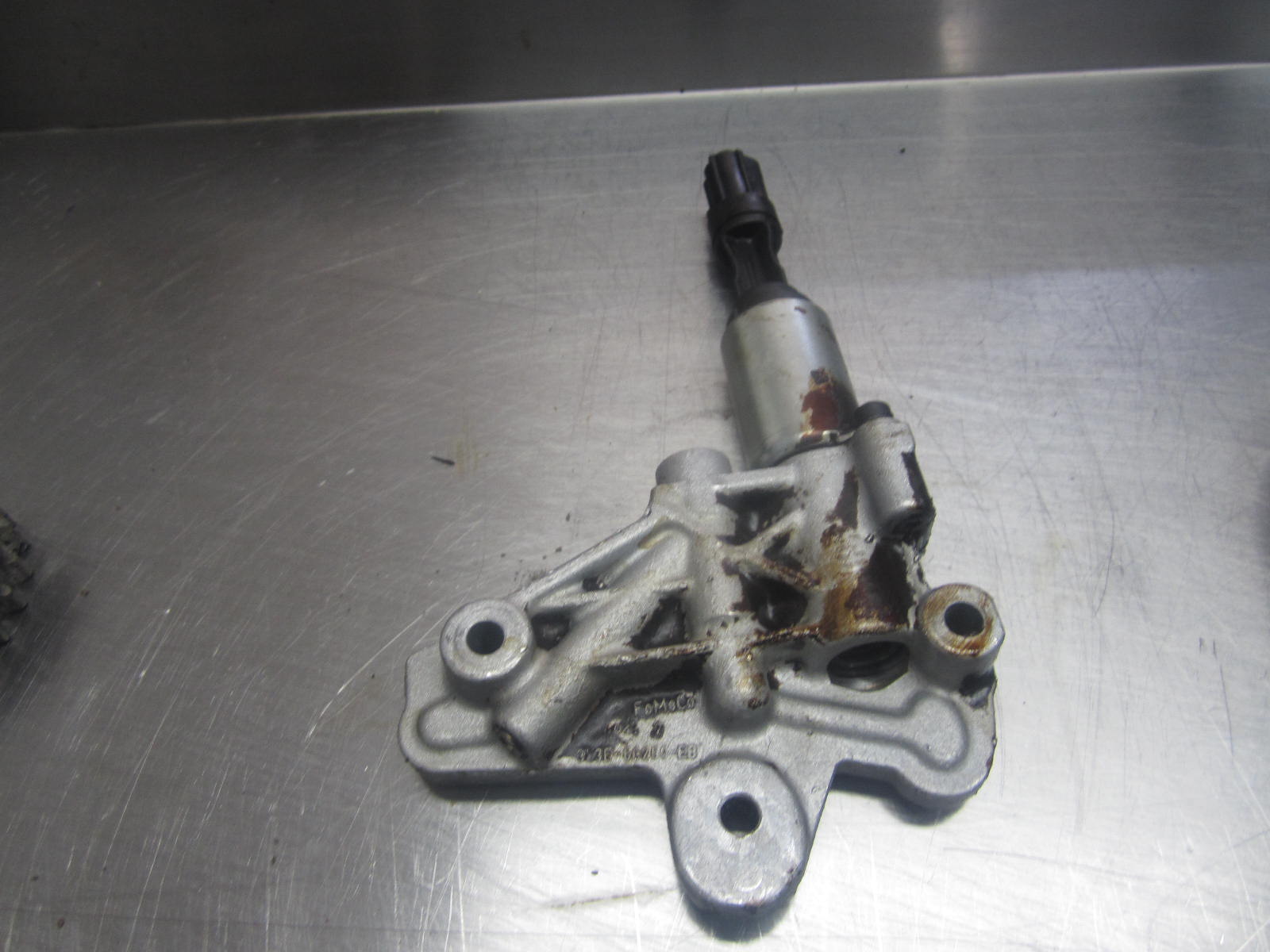

PICTURED IS THE RIGHT SIDE VVS WITH HOUSING. ALL VVS'S ARE THE SAME FOR ALL 3 VALVES 4.6/5.4 EXCEPT THE HOUSING

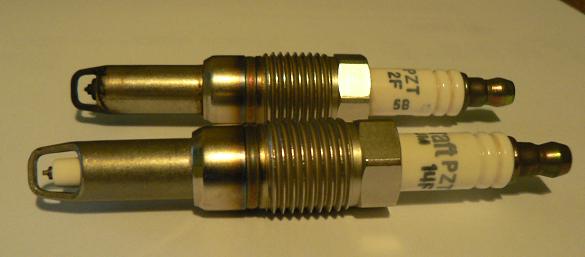

REMOVE ALL SPARK PLUGS!! 2004-2008 USES A 16MM PLUG 2009+ USES A 12MM PLUG

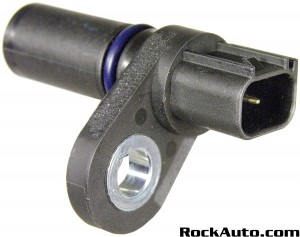

CAMSHAFT POSITION SENSOR PAIR PER ENGINE

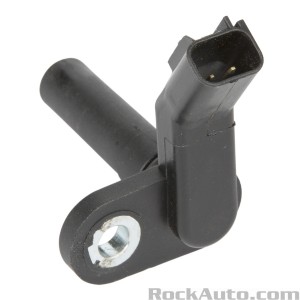

CRANKSHAFT POSITION SENSOR PAIR PER ENGINE

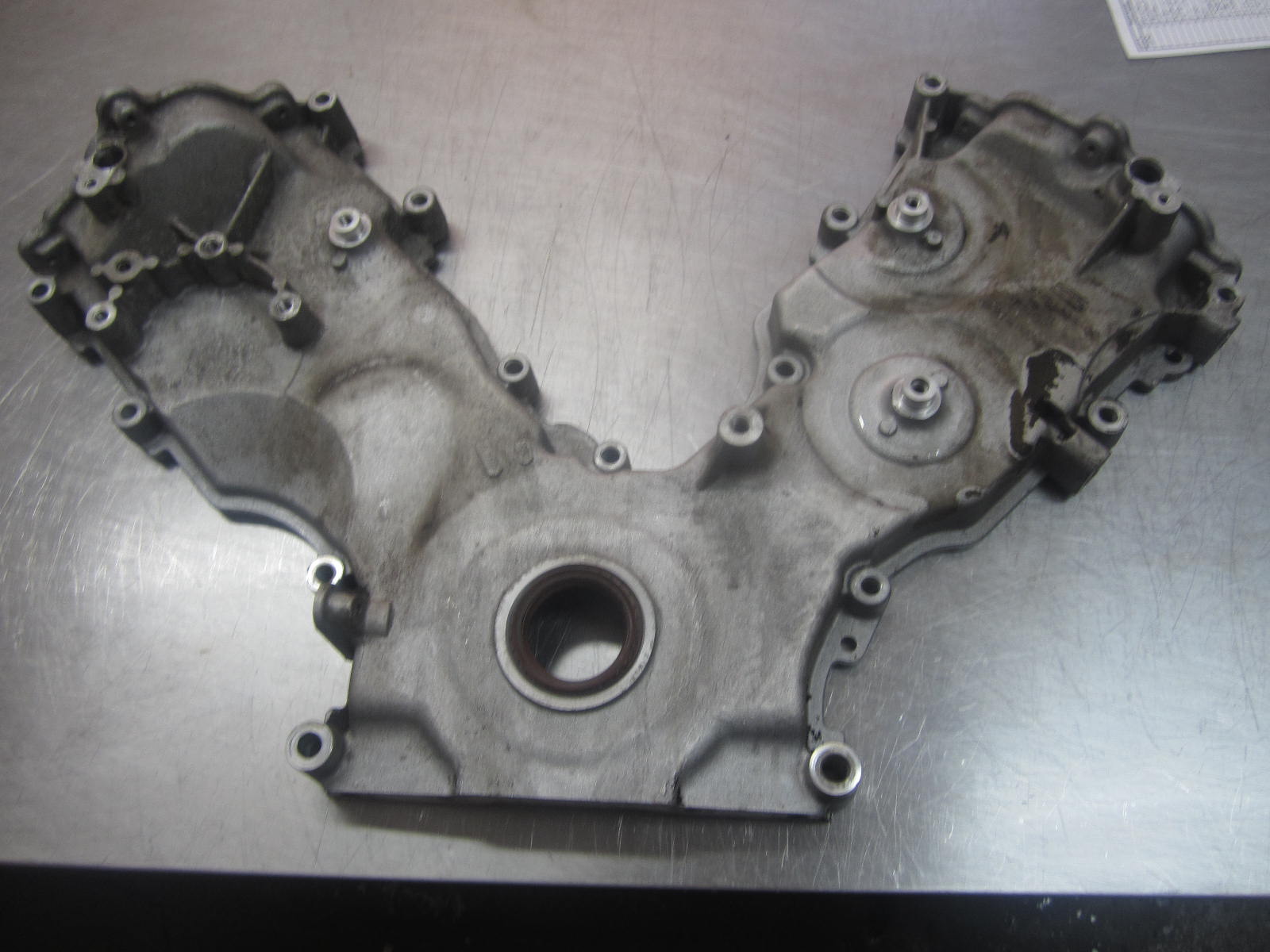

TIMING COVER 3L3E6C086 G
04-06 F150 05-06 EXPEDITON NAVIGATOR 06 LINCOLN LT

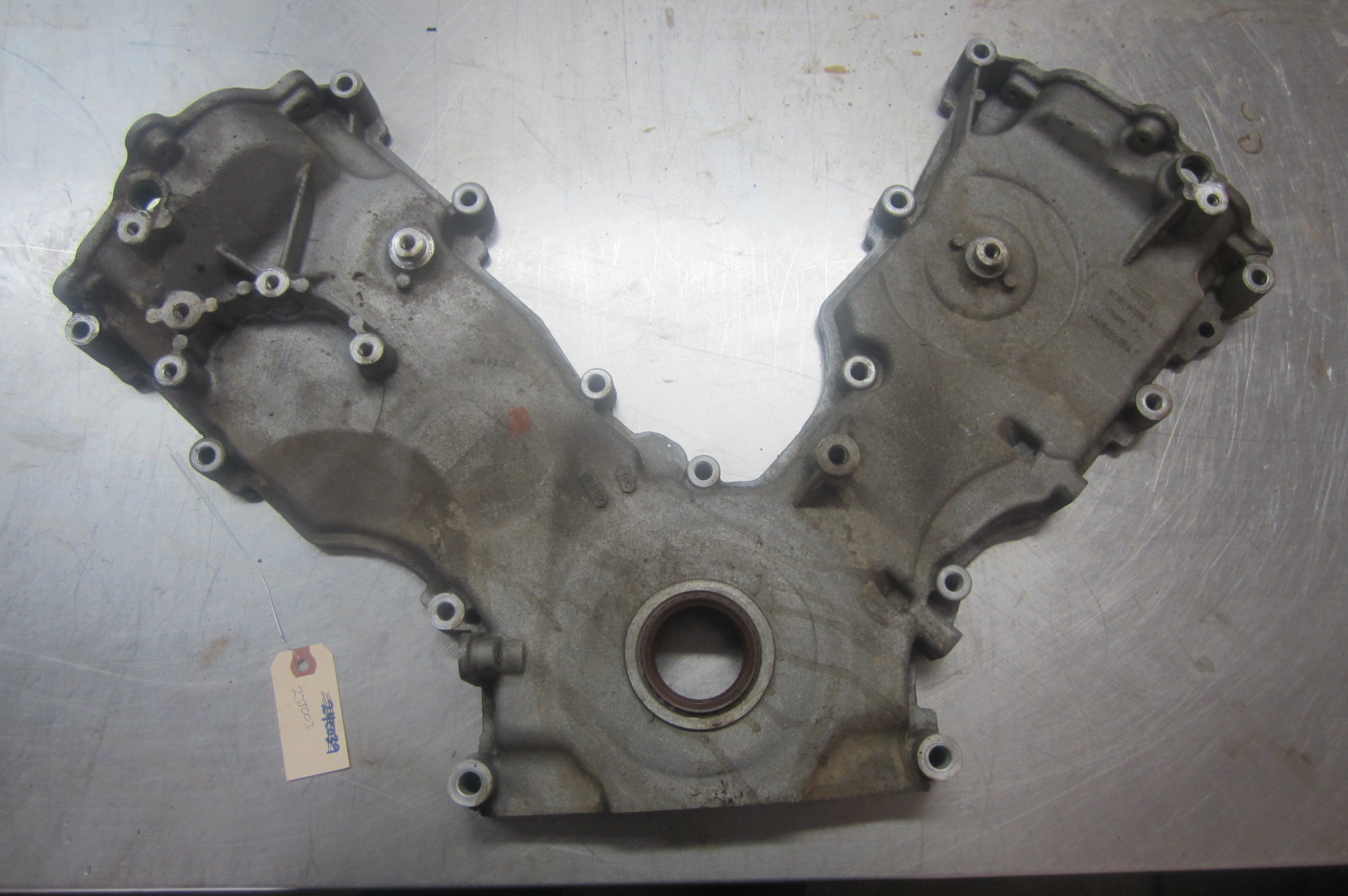

TIMING COVER 5C3E6C086BA 05-10 F250 350 5.4 6.8

TIMING COVER 7L3E6C086CA
07-13 EXPEDITION NAVIGATOR07-10 F150 10 RAPTOR 07-08 LINCOLN LT
