GM 1.6 ECOTEC FAMILY 1

The Family 1 is a straight-4 piston engine that was developed by Opel, a subsidiary of General Motors to replace the Opel CIH engines for use on mid-range cars from Opel/Vauxhall. Originally produced at the Aspern engine plant, production was moved to the Szentgotthard engine plant in Hungary[2] with the introduction of the DOHC version. GM do Brasil at São José dos Campos,[3] GMDAT at Bupyeong and GM North America at Toluca also build these engines. The Family 1 engines are inline-4 cylinder engines with an belt-driven aluminum cylinder head with a cast iron engine block. GM do Brasil versions were also capable of running on ethanol. These engines are sometimes referred to as "Small-block" engines by enthusiasts; in contrast to the larger Family II engines which are sometimes referred to as the "Big-block" engines. GM do Brasil specializes in SOHC, petrol-powered and FlexPower (powered with ethanol and/or petrol, mixed in any percentage) engines. GM Brasil also made 16-valve versions of the 1.0 engine. The 1.0 L 16v was available in the Corsa line-up from 1999 to 2001.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
1.6 CAST IRON ALUMINUM DOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN PISTON
SENSORS TIMING GEAR THROTTLE BODY VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY NOTES
1.6 DOHC 04-05 AVEO SWIFT WAVE AT
1.6 DOHC 04-05 AVEO SWIFT WAVE MT
1.6 DOHC 06-08 AVEO AVEO5 WAVE SWIFT ***********
1.6 DOHC 09 AVEO G3 WAVE LXV OPTION
W/O VVT
1.6 DOHC 07 WAVE
09-11 AVEO
LXT OPTION
AT
W/ VVT
1.6 DOHC 07 WAVE
09-11 AVEO
LXT OPTION
MT
W/ VVT

VALVE INFORMATION
EARLY

MAKE MODEL YEAR RANGE
CHEVROLET AVEO 2004-2009
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 27.2 5.94 101.3 1 *GM16AU
INTAKE 28.5 5.96 101.6 1 *GM16AU

VALVE INFORMATION
LATE

MAKE MODEL YEAR RANGE
CHEVROLET AVEO 2009-2011
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 1.083IN 5.00MM 4.577IN 3 *GM16BU
INTAKE 1.228 5.00MM 4.614IN 3 *GM16BU

BRACKETS

COIL BRACKET

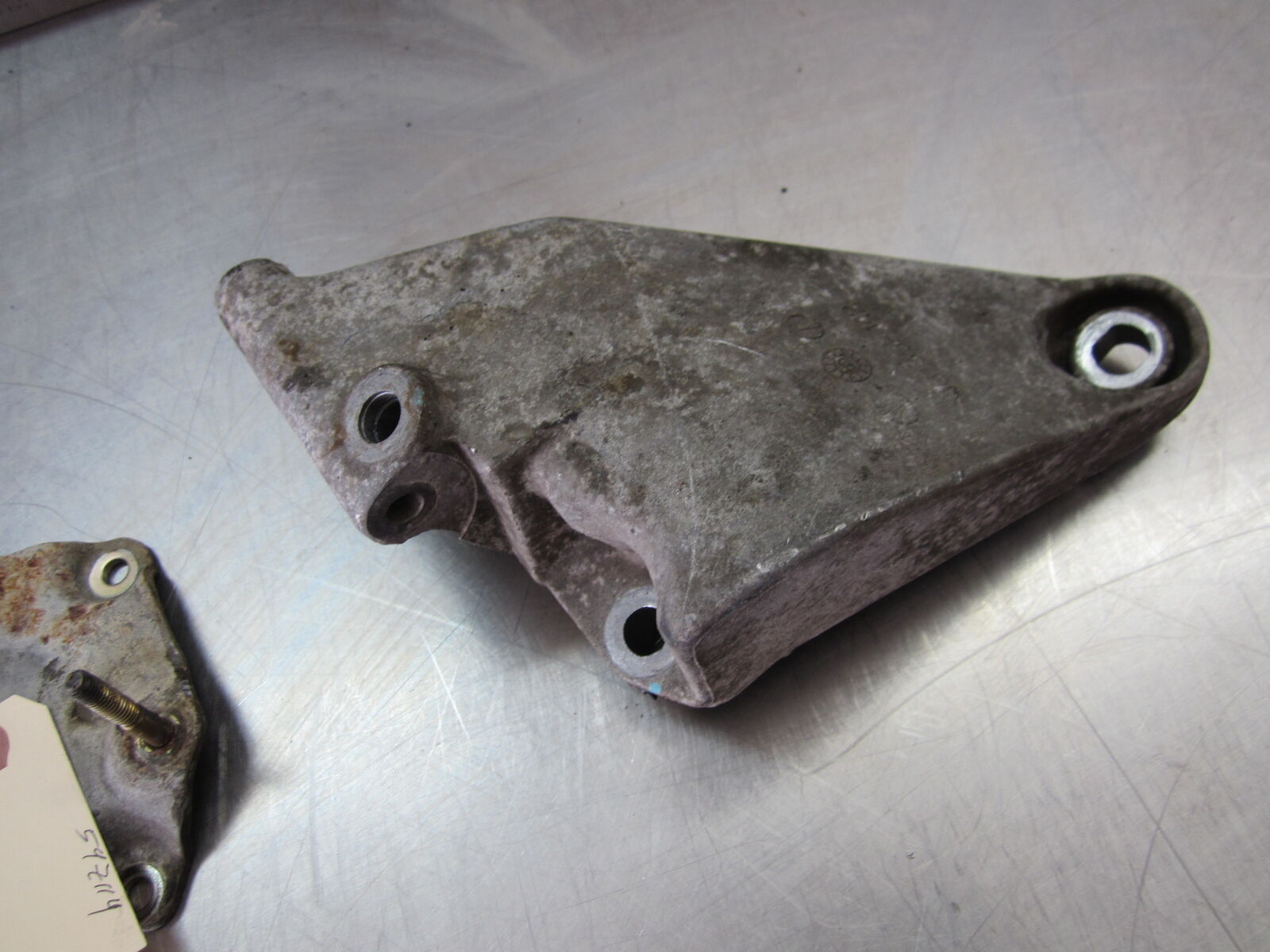

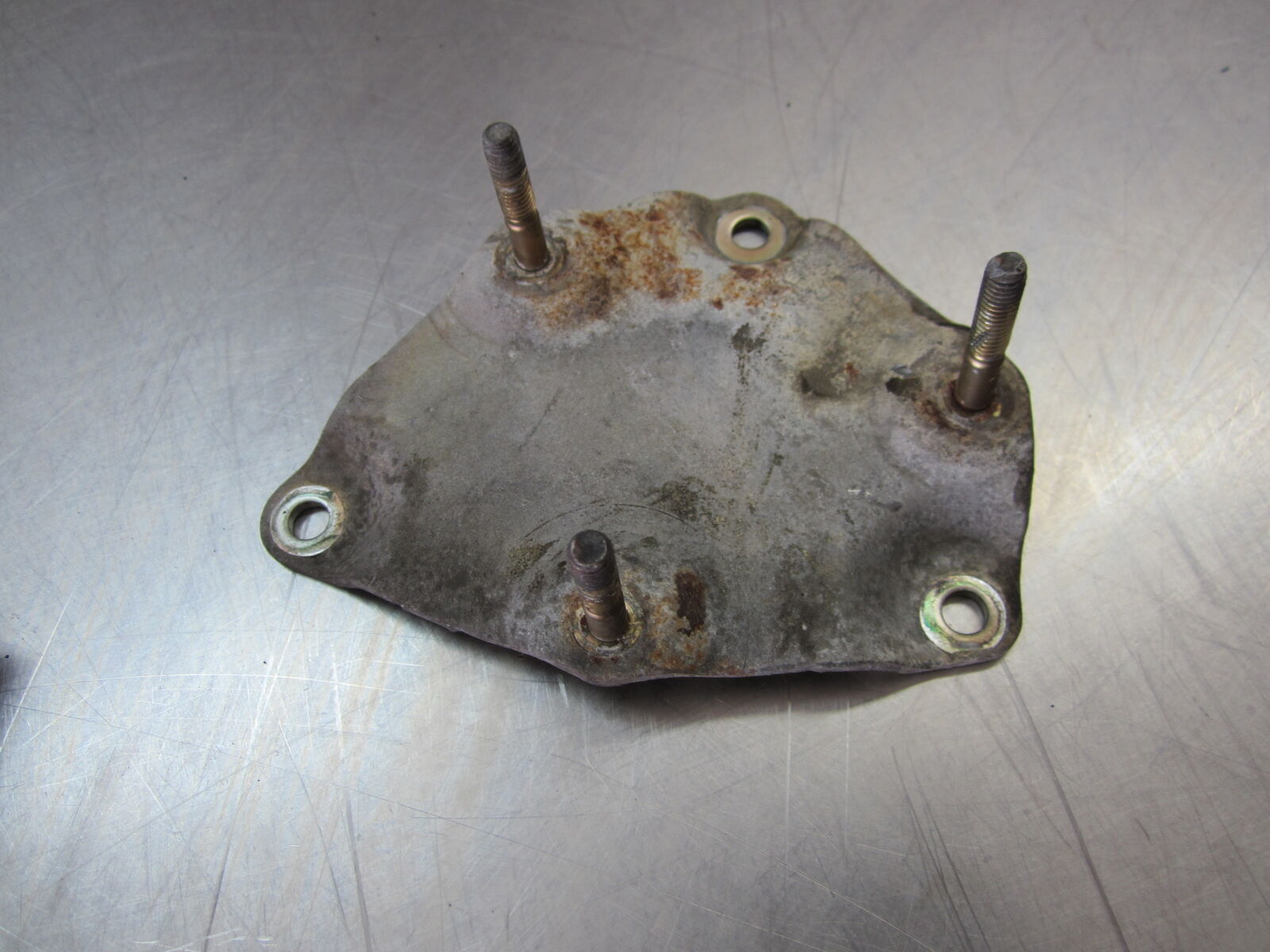

FRONT ENGINE MOTOR MOUNT BRACKET
NON VVT

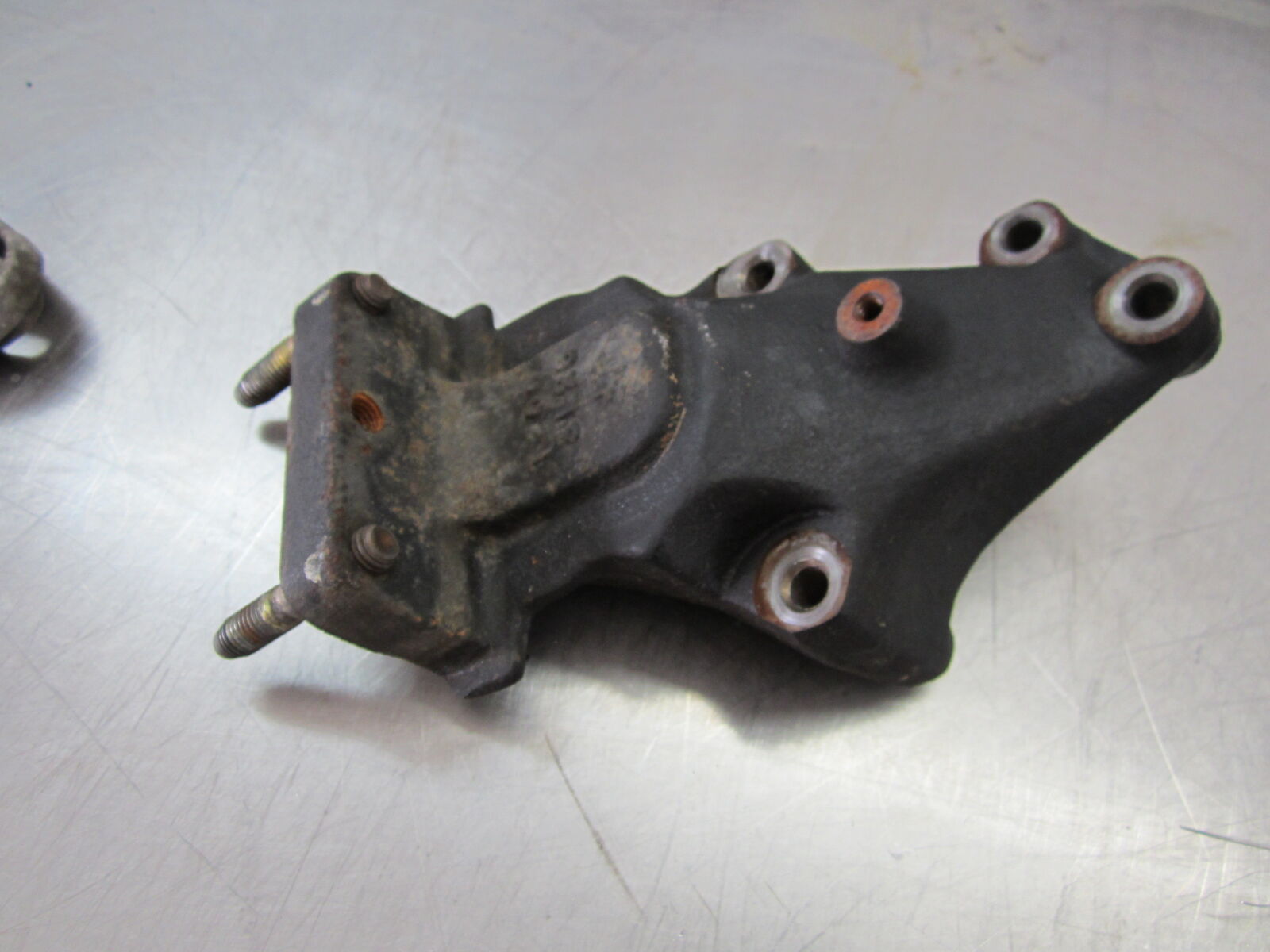

FRONT ENGINE MOTOR MOUNT BRACKET
W/ VVT

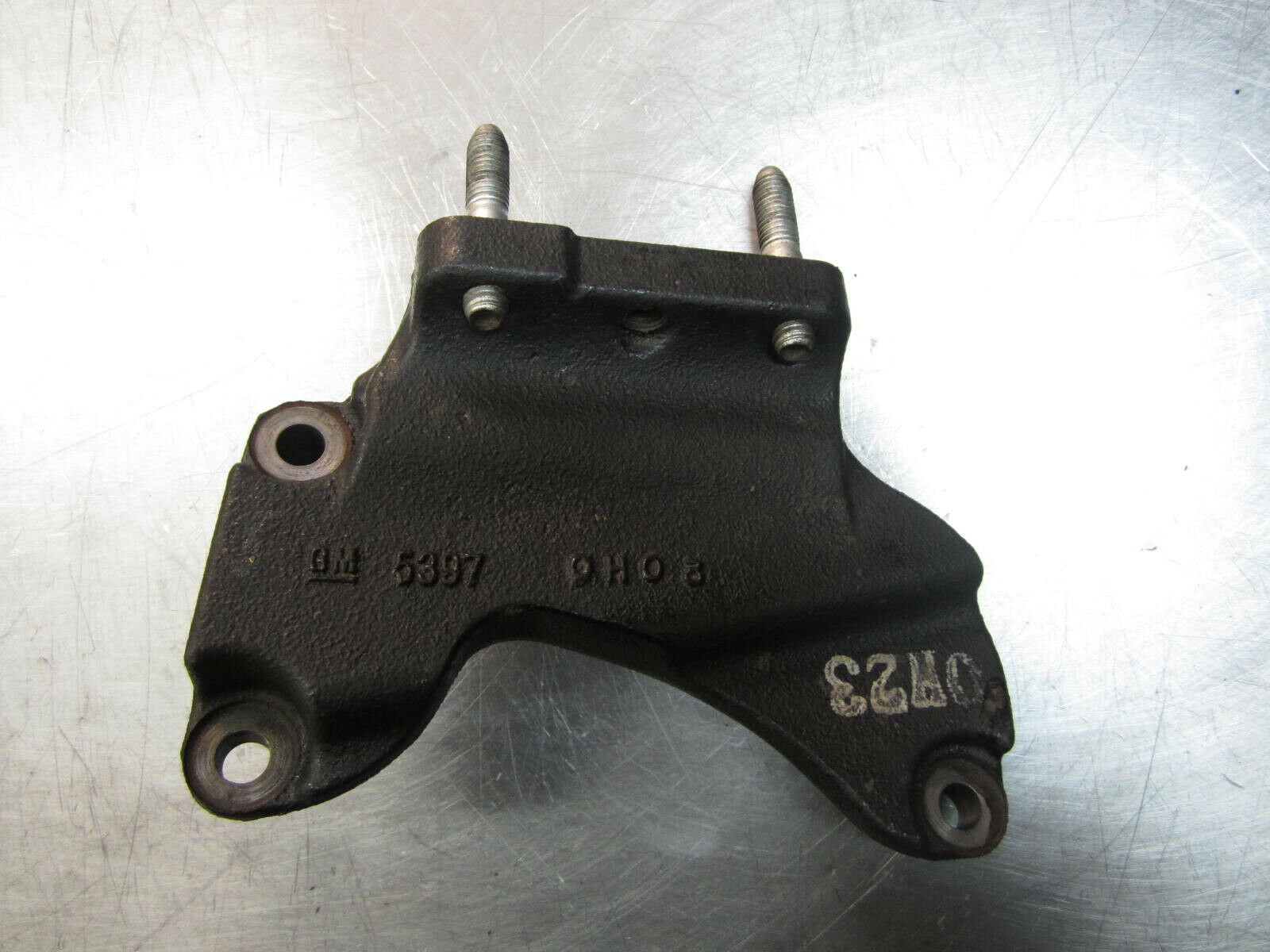

ALTERNATOR BRACKET

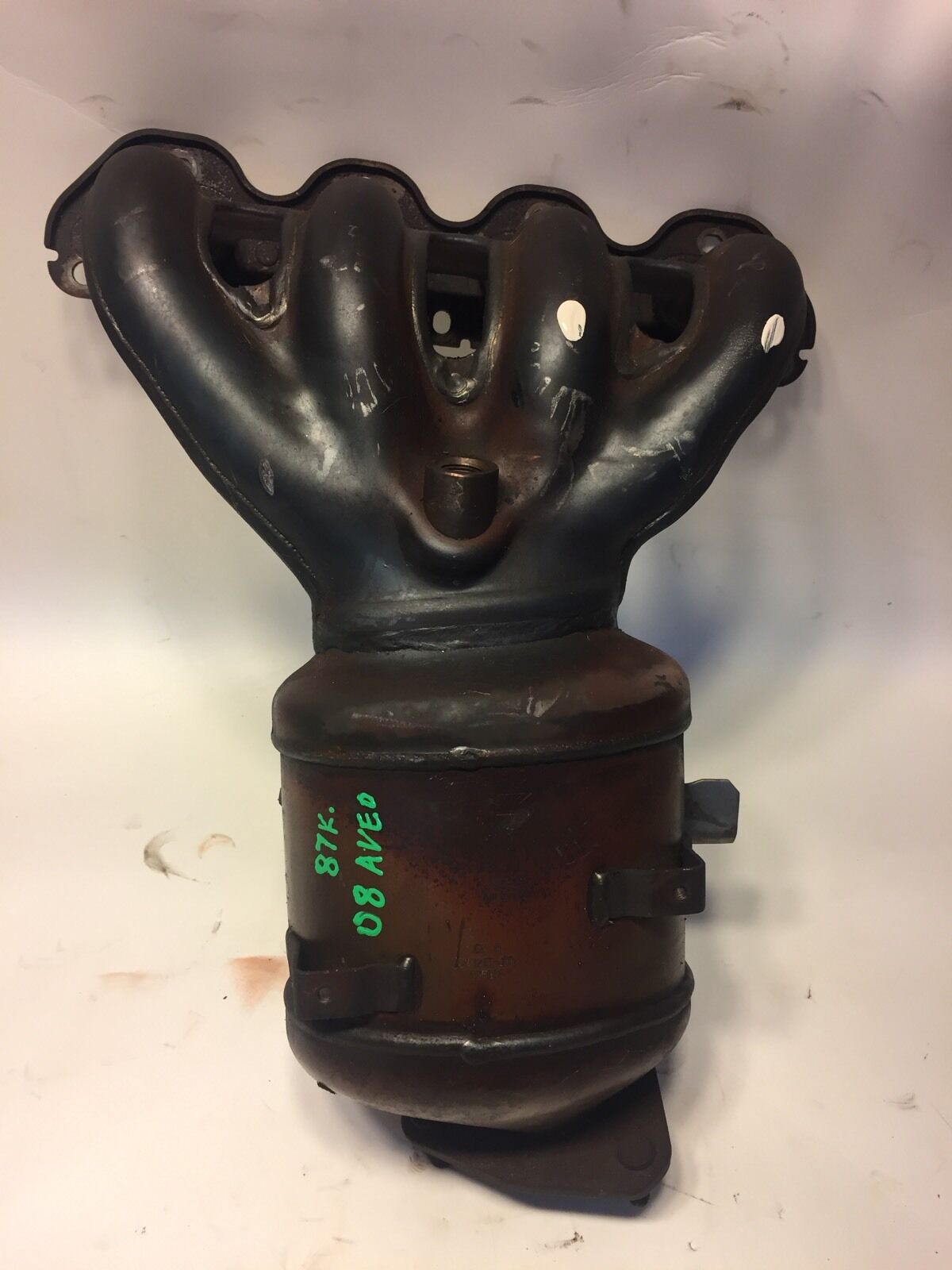

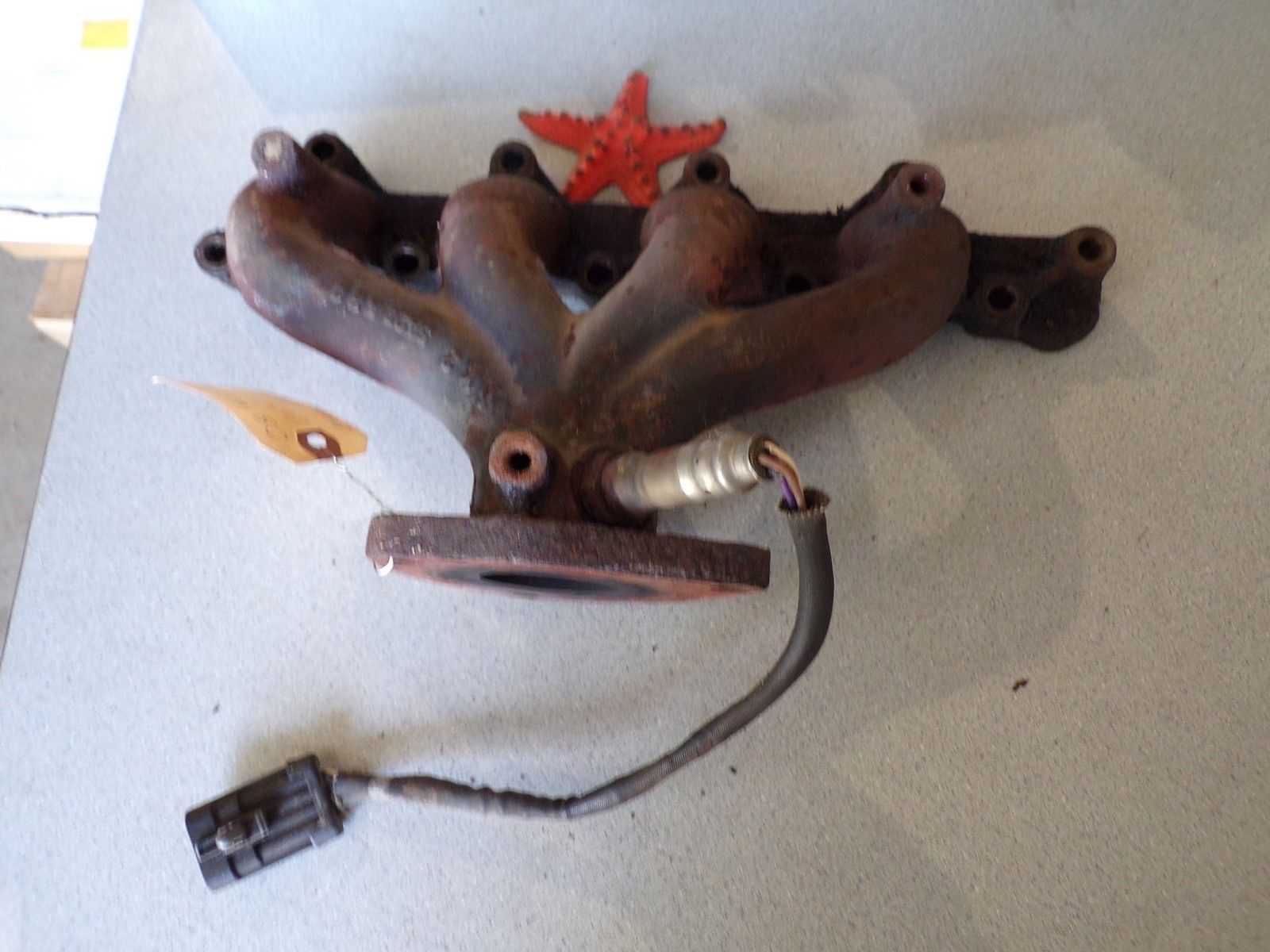

EXHAUST MANIFOLD

04-08 AVEO SWIFT
05-08 WAVE

09-11 AVEO
09-10 G3 WAVE
INTEGRAL CAT

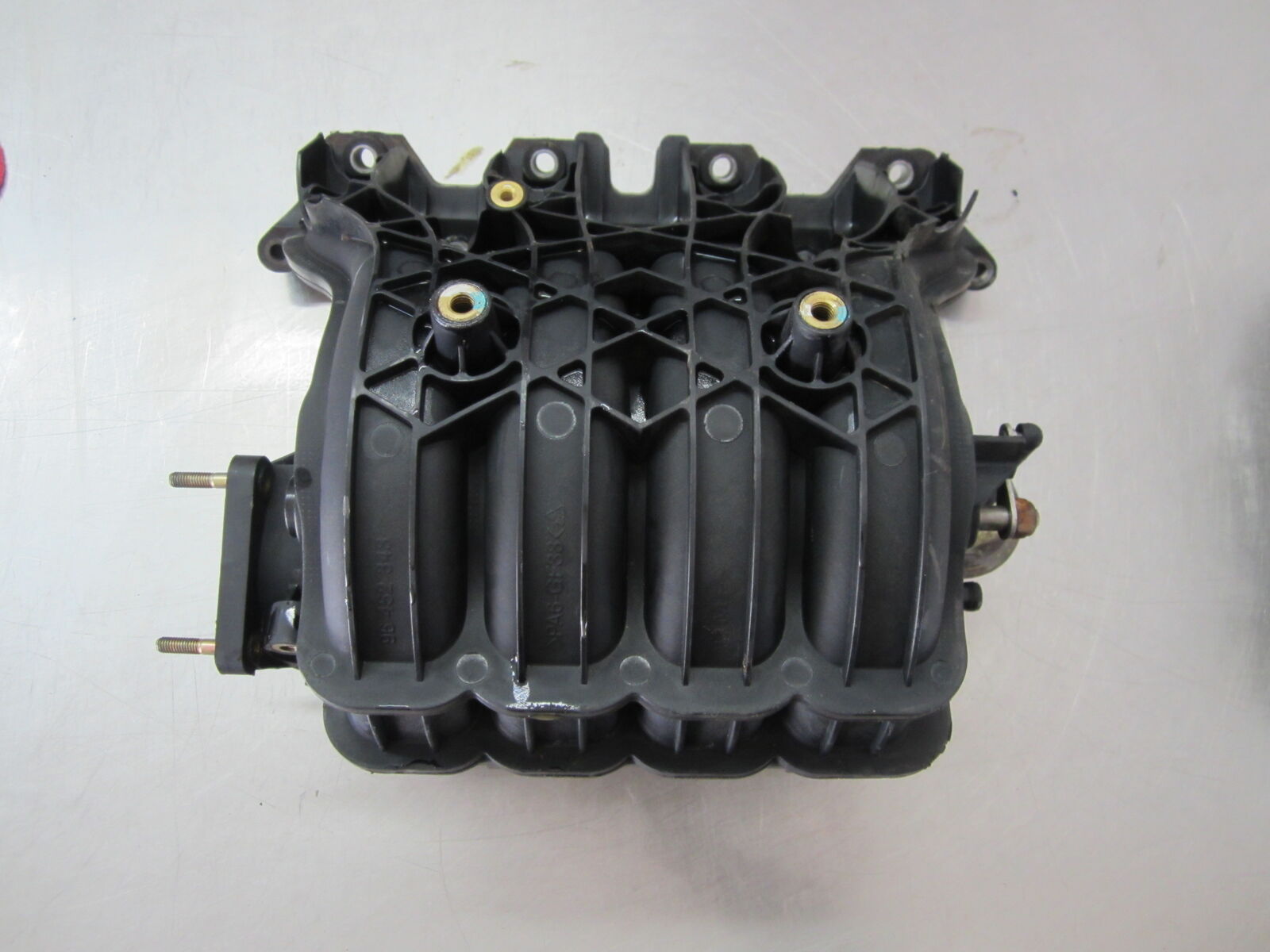

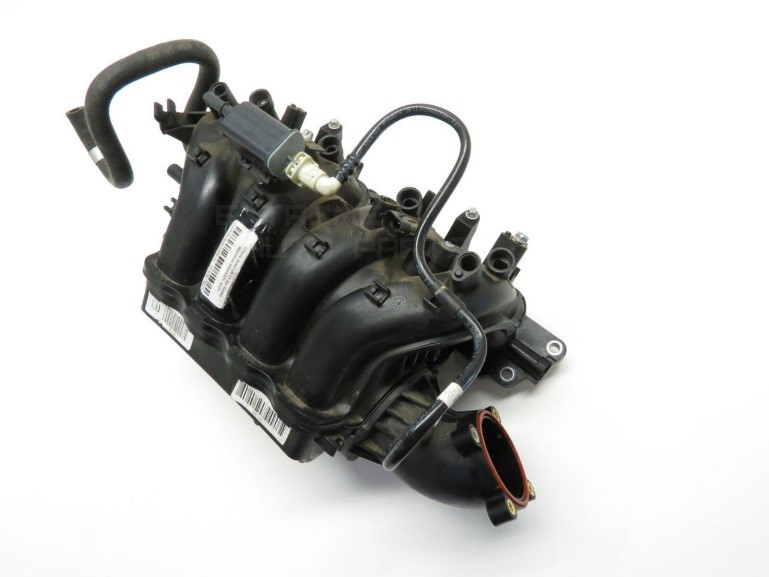

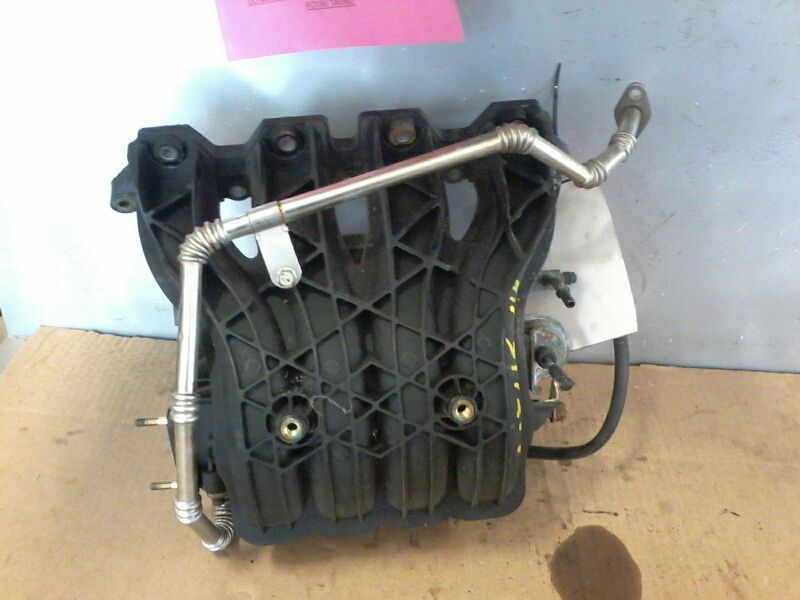

INTAKE MANIFOLD

04-05 AVEO SWIFT
05-08 WAVE

06-08 AVEO SWIFT WAVE

09-11 AVEO
09-10 G3 WAVE

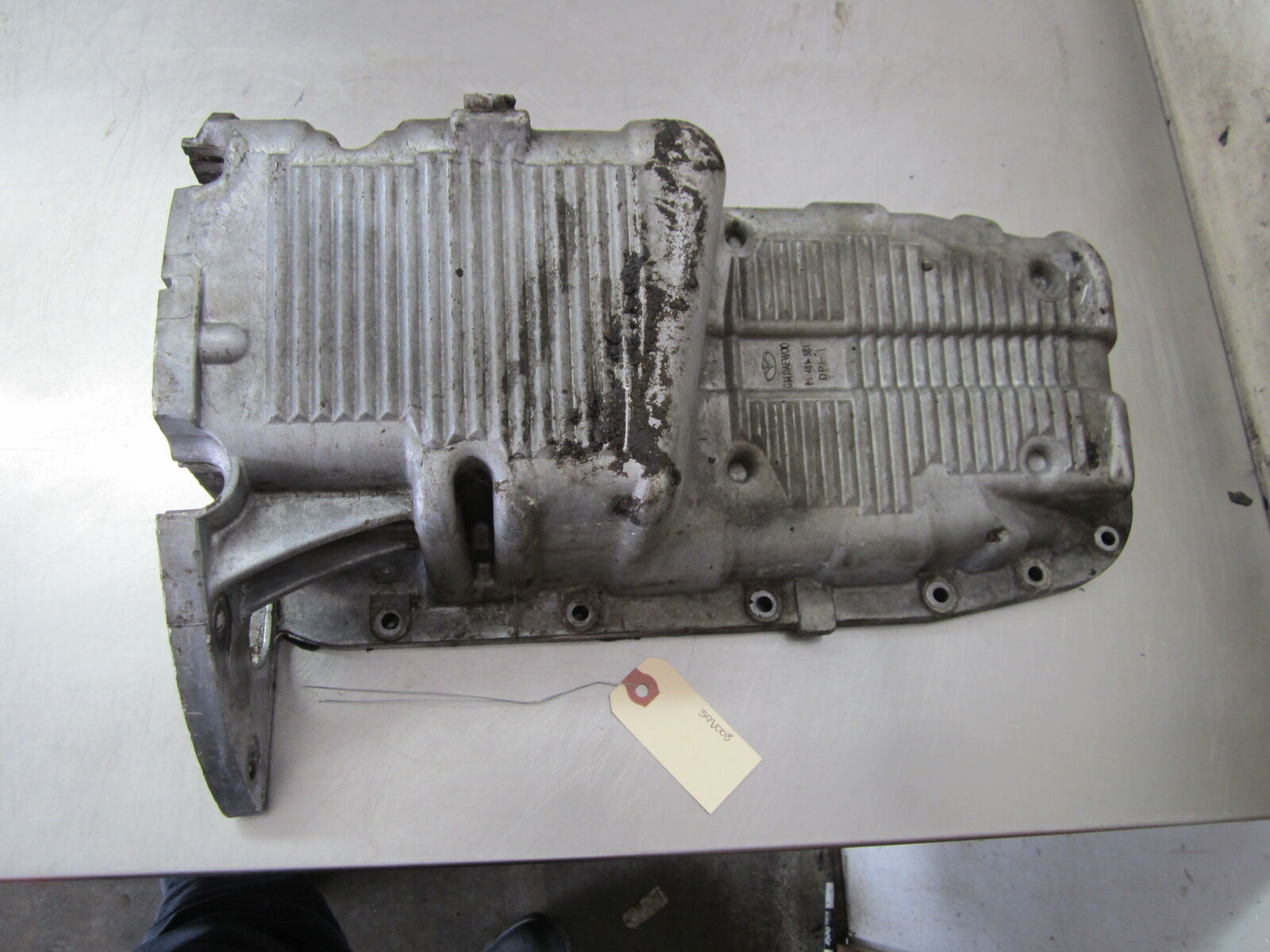

OIL PAN

04-08 AVEO SWIFT
05-08 WAVE
REAR SUMP

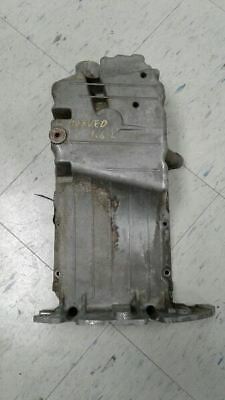

09-11 AVEO
09-10 G3 WAVE
FRONT SUMP

SENSORS

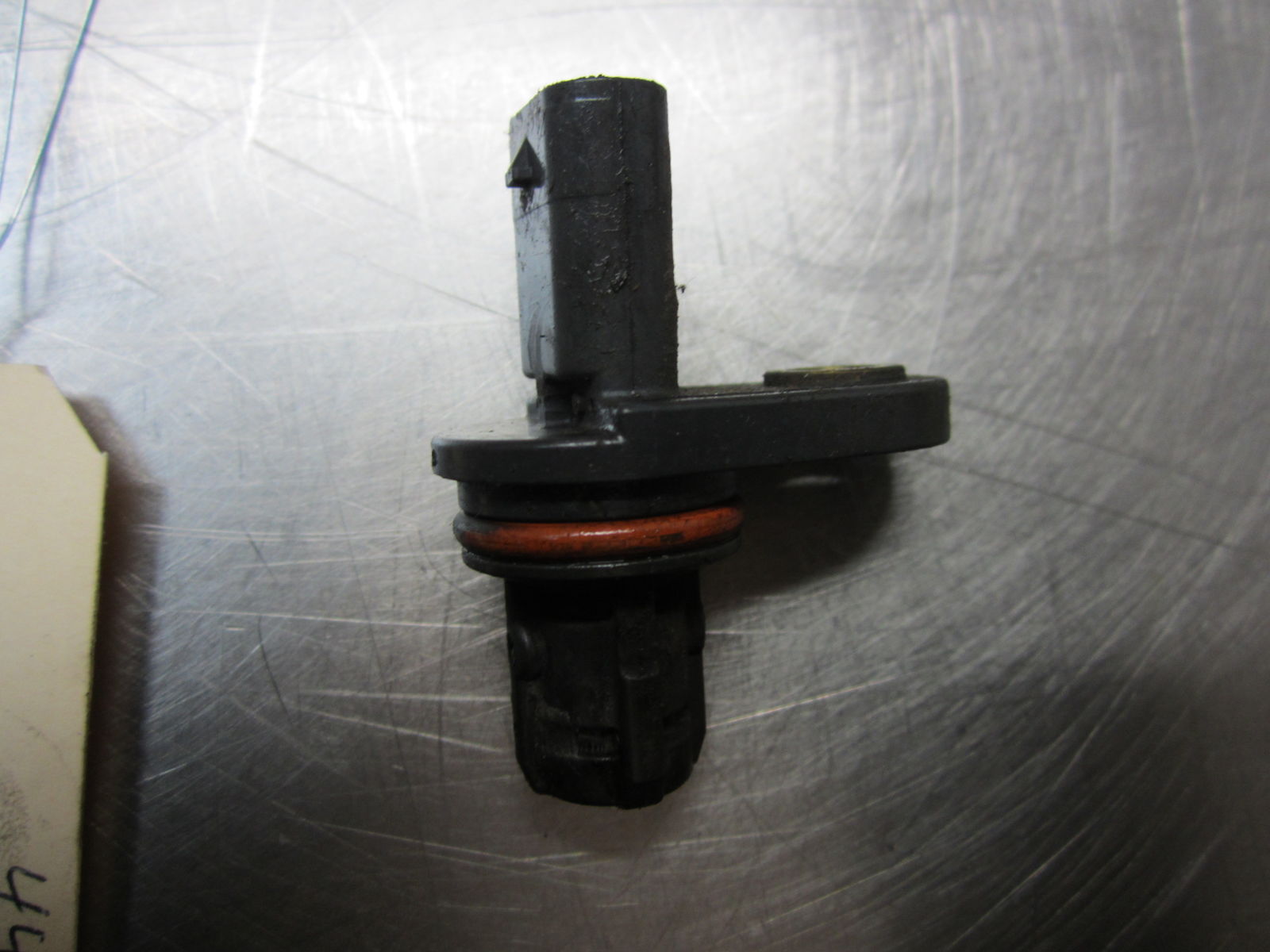

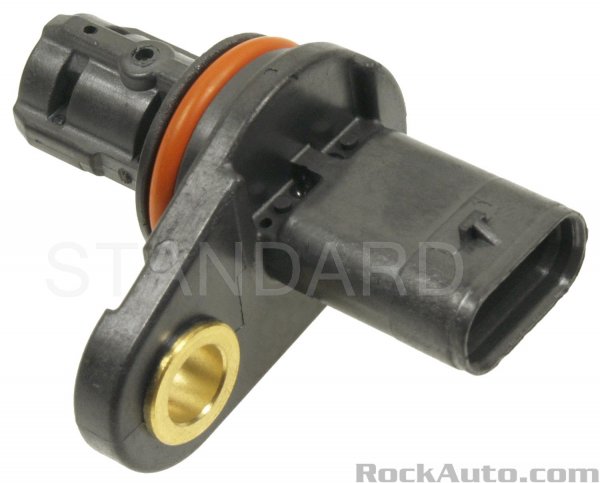

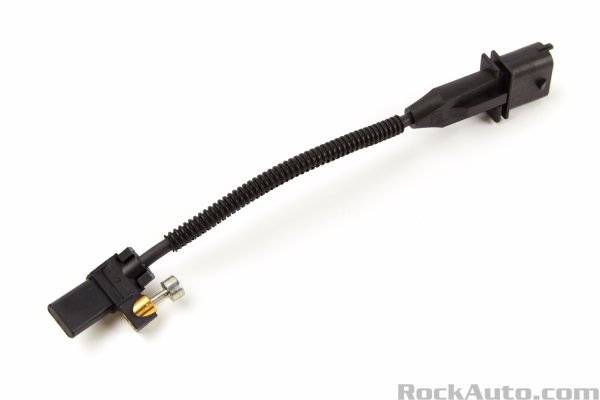

CAMSHAFT POSITION SENSOR
W/O VVT

EXHAUST CAMSHAFT POSITION SENSOR
W/ VVT

INTAKE CAMSHAFT POSITION SENSOR
W/ VVT

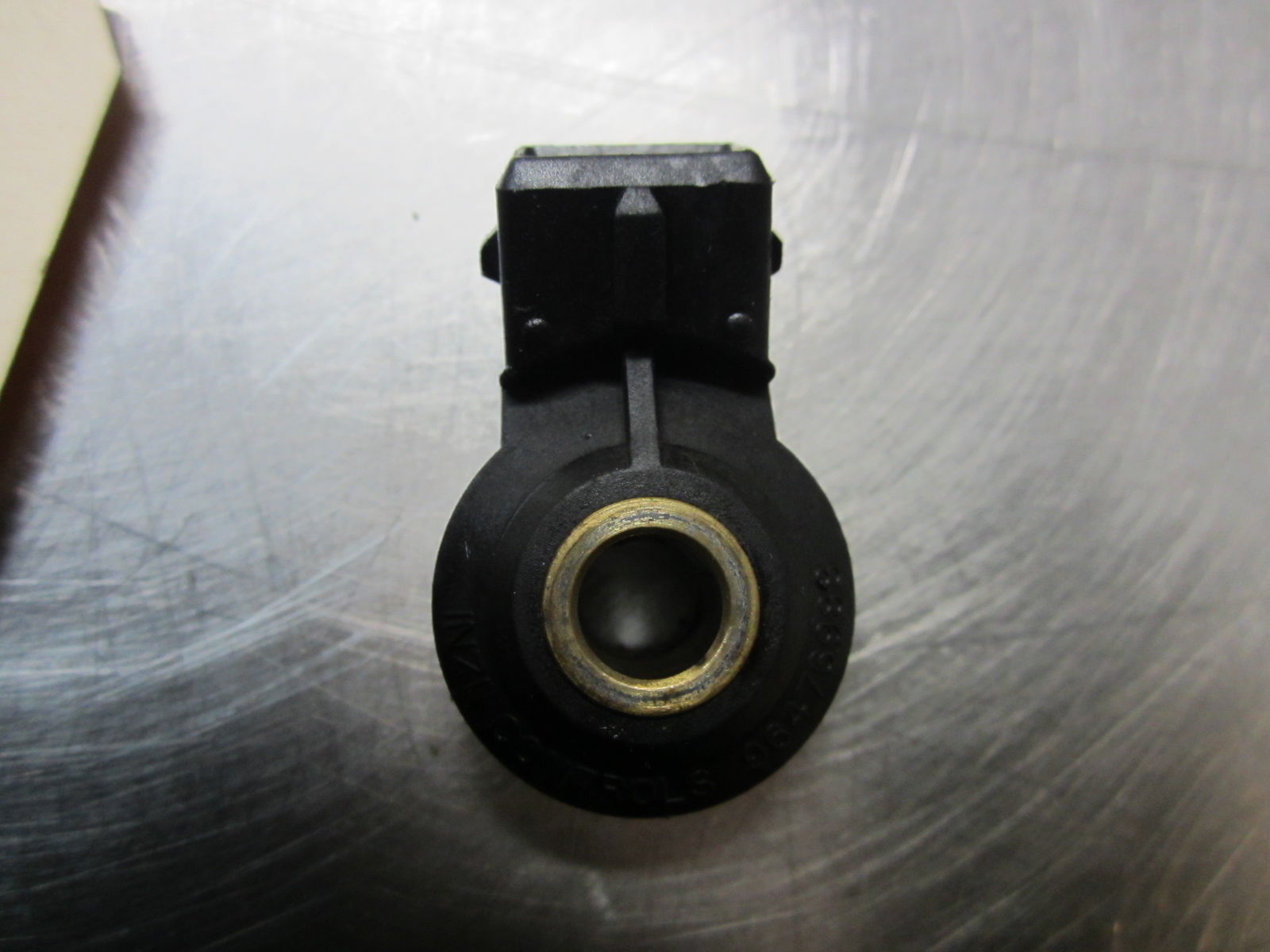

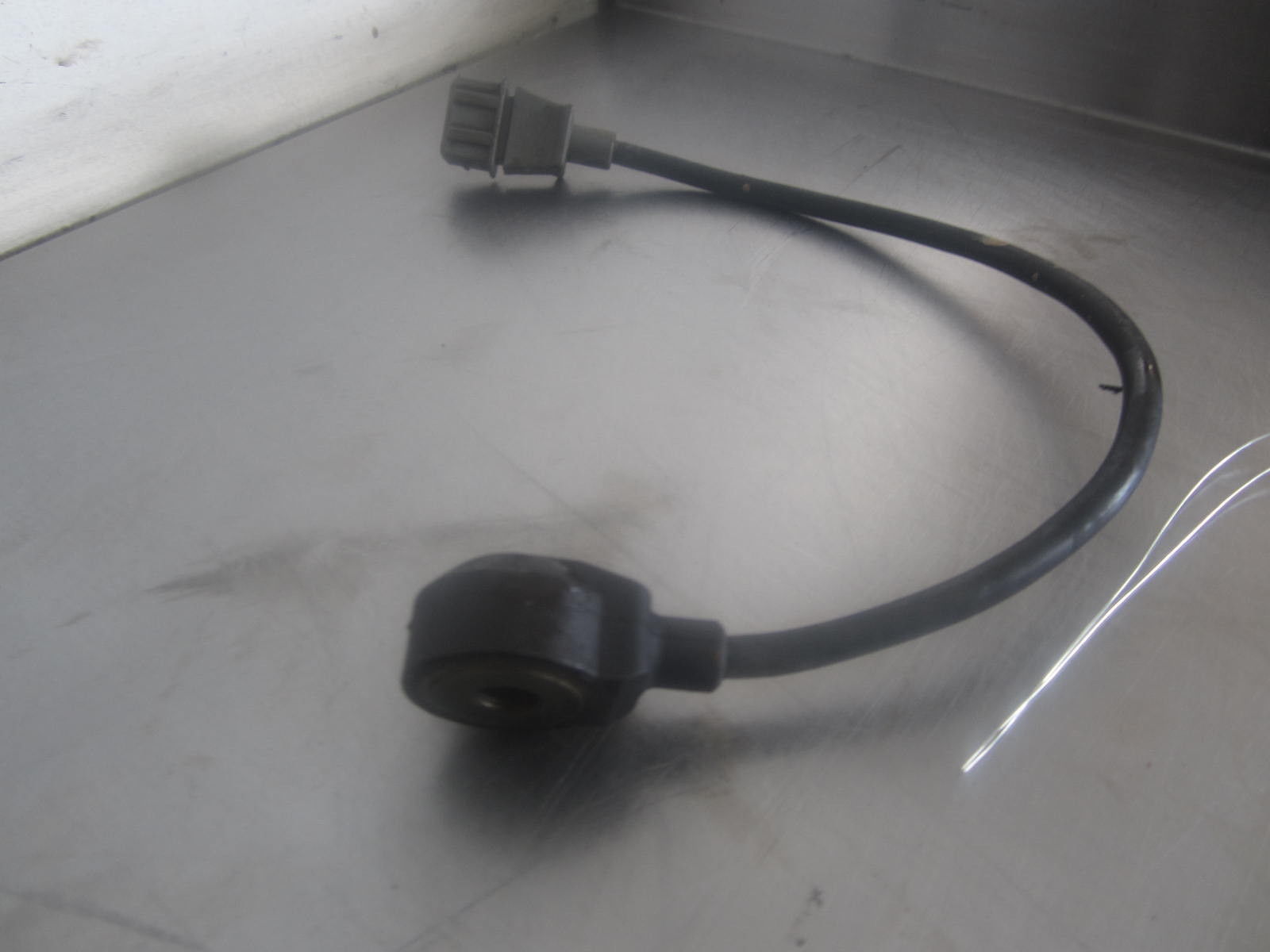

KNOCK SENSOR
W/O VVT

KNOCK SENSOR
W/ VVT

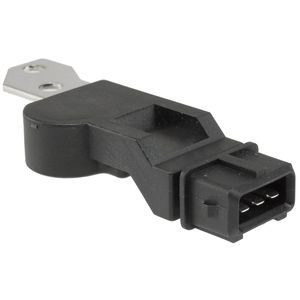

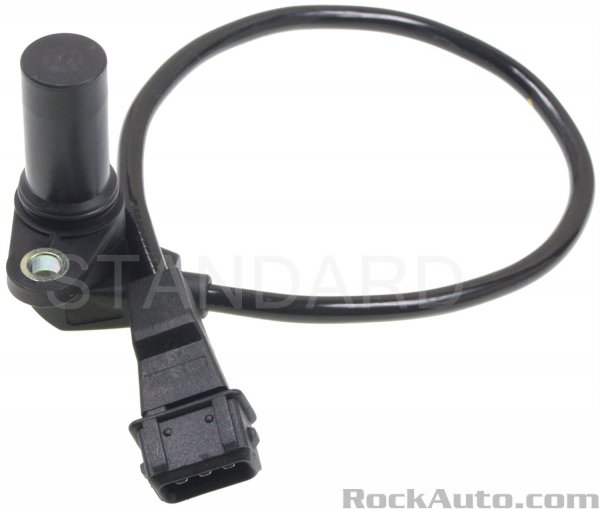

CRANK SENSOR
W/O VVT

CRANK SENSOR
W/ VVT

TIMING GEAR

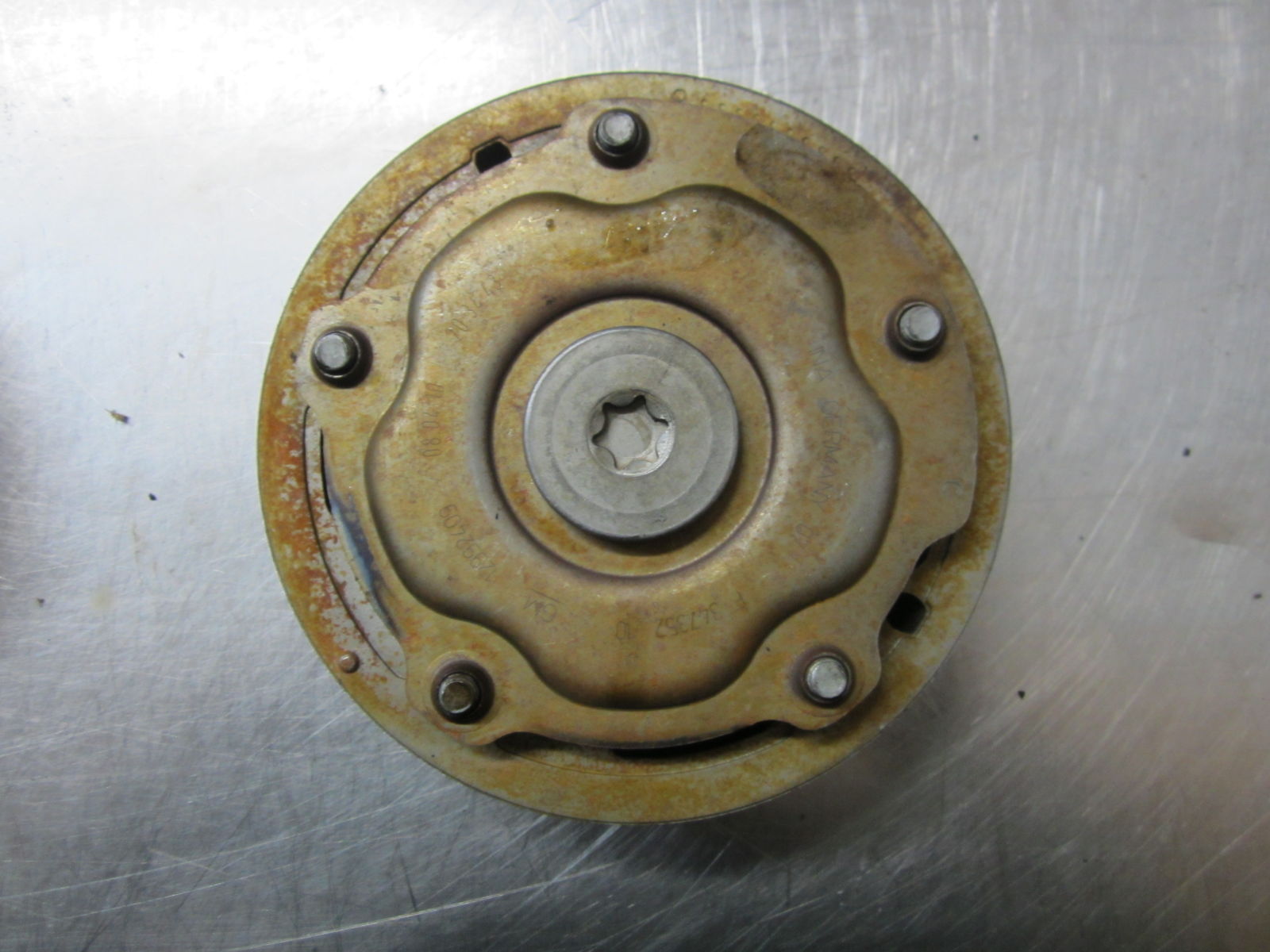

INTAKE TIMING GEAR
W/ VVT
FLANGE AT FRONT

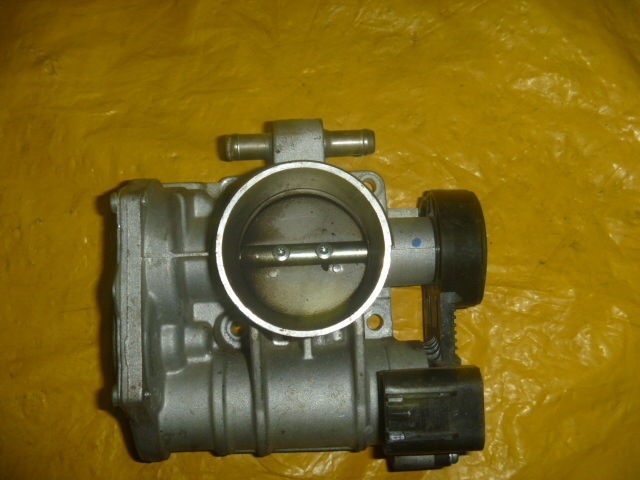

THROTTLE BODY

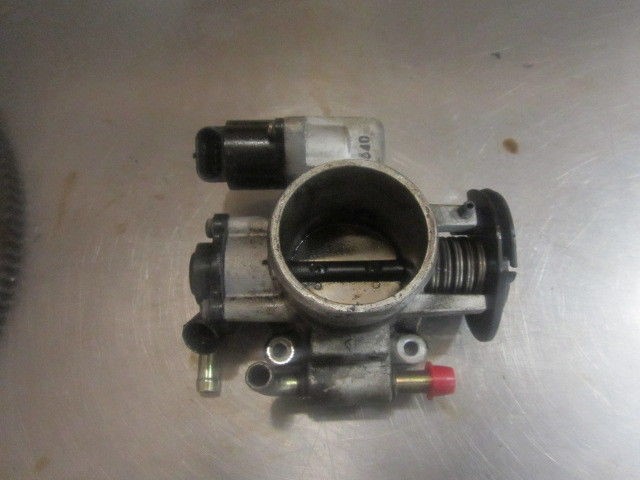

04-05 AVEO SWIFT
05 WAVE
CABLE THROTTLE

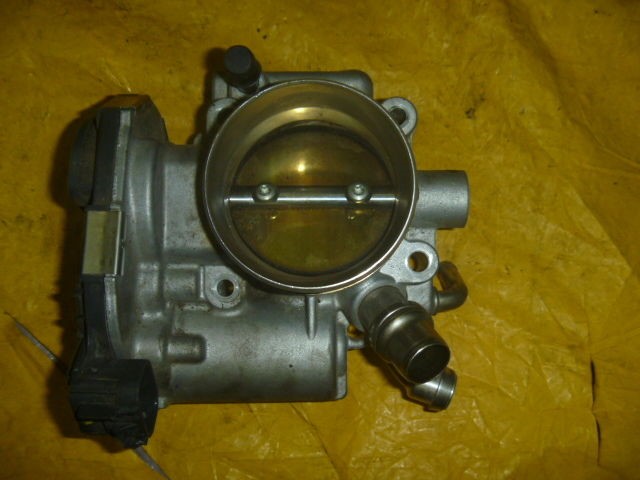

06-08 ELECTRIC THROTTLE W/O VVT

09-11 ELCECTIRC THROTTLE
WITH LARGE PORT
