EJCP.PARTS

GM 3.6 LY7 NON DI

The 3600 LY7 (and derivative LP1) are members of General Motors' new High Feature (or HFV6) engine family of modern DOHC V6s. This new family of engines was introduced in 2004 with the Cadillac CTS. Holden sells the HFV6 under the name Alloytec. The High Feature moniker on the Holden produced engine is reserved for the twin cam phasing High output version. The block was designed to be expandable from 2.8 L to 4.0 L.The 3.6 L (3,564 cc (217.5 cu in)) LY7 version was introduced in the 2004 Cadillac CTS sedan. It has a 10.2:1 compression ratio, a bore of 94.0 mm (3.70 in) and a stroke of 85.6 mm (3.37 in). Lower powered versions only have variable cam phasing on the inlet cam (LEO). Selected models also include variable exhaust. The engine weighs 370 lb (170 kg) as installed. This engine is produced in several locations: St. Catharines (Ontario), Flint Engine South (Michigan), Melbourne (Australia), Ramos Arizpe (Mexico), and Sagara (Japan) by Suzuki. Suzuki's engine designation is N36A. A dual fuel 235 hp (175 kW) version able to run on petrol and autogas (LPG) has also been produced by Holden in Australia.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
3.6 ALUMINUM ALUMINUM DOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN PISTON
SENSORS TIMING COVER TIMING SET VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY ENGINE TEMP HEAD TEMP CRANK TEMP NOTES
3.6 DOHC 04 CTS 3.6A 3.6A ***** BXJ
3.6 DOHC 04 SRX 3.6B 3.6A ***** NOTE ELECTRIC OR BELT FAN
BXG
3.6 DOHC 04-06 RENEZVOUS
05-06 LACROSSE ALURE
3.6E 3.6A ***** ***********
3.6 DOHC 05 CTS 3.6C 3.6A ***** BXX
3.6 DOHC 05-06 SRX STS 3.6D 3.6A ***** BLK BLL BLN BWA BXX BYS DZN
3.6 DOHC 06 CTS 3.6F 3.6A ***** BLK BLL BLN DZN
3.6 DOHC 07-08 ACADIA OUTLOOK
08 ENCLAVE
3.6G 3.6B ***** ***********
3.6 DOHC 07-08 ALLURE LACROSSE 3.6 3.6 ***** BAB
3.6 DOHC 07-09 AURA G6
08-09 MALIBU VUE
3.6L 3.6A ***** PONT SAT: BBA
3.6 DOHC 07-09 CTS SRX 3.6I 3.6A ***** BAB BBA
RWD
3.6 DOHC 07-09 SRX
08-09 CTS
07 STS
3.6J 3.6A ***** AWD ONLY
3.6 DOHC 08-09 EQUINOX TORRENT 3.6K 3.6A ***** BYF
3.6 DOHC 10-12 MALIBU
10 VUE
3.6 3.6A ***** BMZ

VALVE INFORMATION INTAKE

MAKE MODEL YEAR RANGE
BUICK LACROSSE 2010
CADILLAC CTS 2005-2014
CADILLAC SRX 2010-2011
CHEVROLET CAPTIVA SPORT 2012
CHEVROLET EQUINOX 2010-2012
GMC TERRAIN 2010-2012
SAAB 9-5 2010-2011
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
INTAKE 36.9 5.95 101.1 1 *GM28AU

VALVE INFORMATION EXHAUST

MAKE MODEL YEAR RANGE
BUICK ALLURE 2005-2010
BUICK ENCLAVE 2008-2010
BUICK LACROSSE 2005-2010
BUICK RENDESVOUS 2004-2006
CADILLAC CTS 2005-2010
CADILLAC SRX 2004-2009
CADILLAC STS 2005-2010
CHEVROLET CAMARO 2010
CHEVROLET EQUINOX 2008-2009
CHEVROLET MALIBU 2008-2010
CHEVROLET TRAVERSE 2009-2010
GMC ACADIA 2007-2010
PONTIAC G6 2007-2009
PONTIAC G8 2008-2009
PONTIAC TORRENT 2008-2009
SATURN AURA 2007-2009
SATURN OUTLOOK 2007-2010
SATURN VUE 2008-2010
SUZUKI XL-7 2007-2009
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 30.6 5.95 97.1 1 *GM28BU

ASCESSORY BRACKETS

AC COMPRESSOR BRACKET
12608806
07-10 OUTLOOK
07-12 ACADIA
09-12 TRAVERSE
08-12 ENCLAVE

TOURQUE STRUT MOUNT
20825895
12-16 IMPALA

POWER STEERING BRACKET
12618102
10-16 SRX
12 CAPTIVA SPORT
11-16 EQUINOX TERRAIN

AC BRACKET
12612734
10-14 CTS
10-15 CAMARO

OIL FILTER HOUSING
NON CANISTER TYPE
NEED PART NUMBER
08-11 ENCLAVE
10-11 LACROSSE SRX EQUINOX TERRAIN
08-12 MALIBU
08-09 G6
09 AURA

AC BRAKET
POSSIBLE CTS

ALTERNATOR BRACKET
POSSIBLE CTS

MOTOR MOUNT
04-07 CTS 2.8
04 CTS 3.6

POWER STEERING BRACKET
04 CTS?

CANISTER FILTER TYPE
04 CTS?

MOTOR ISOLATOR BRACKET
15292987
08-09 EQUINOX TORRENT




SENSORS

CAM SENSOR
04-06 CTS SRX RENDESZVOUS
05-06 ALLURE LACROSSE STS

CAMSHAFT POSITION SENSOR
07-08 ALLURE LACROSSE
08-09 ENCLAVE EQUINOX MALIBU G8 TORRENT VUE
07-09 CTS SRX STS ACADIA G6 AURA OUTLOOK
09 TRAVERSE

CAMSHAFT POSITION SENSOR
10 ALURE OUTLOOK VUE
10-16 ENCLAVE LACROSSE CTS SRX EQUINOX TRAVERSE ACADIA TERRAIN
13-16 ATS XTS
10-11 STS
10-15 CAMARO
12-16 CAPRICE IMPALA
12 CAPTIVA SPORT
15-16 COLORADO CANYON
10-12 MALIBU

CRANKSHAFT POSITION SENSOR
05-08 ALLURE LACROSSE
04-07 CTS
04-06 SRX RENDESZVOUS
05-07 STS

CRANKSHAFT POSITION SENSOR
08-09 ENCLAVE CTS STS EQUINOX MALIBU G8 TORRENT AURA VUE
07-09 OUTLOOK G6 ACADIA SRX
09 TRAVERSE

CRANKSHAFT POSITION SENSOR
10 ALURE
10-16 ENCLAVE LACROSSE CTS SRXEQUINOX TRAVERE ACADIA TERRAIN
13-16 ATS XTS
10-11 STS
10-15 CAMARO
12-16 CAPRICE IMPALA
12 CAPTIVA
15-16 COLORADO CANYON
10-12 MALIBU
10 OUTLOOK VUE


EXHAUST MANIFOLD

RIGHT
12571101
04-11 CTS 3.6
05-07 2.8
10-11 CAMARO
04-09 SRX
05-11 STS

RIGHT
04-06 RENDEZVOUS
05-08 ALURE LACROSSE

RIGHT
12588987
07-14 ACADIA
08-15 ENCLAVE
07-10 OUTLOOK
09-15 TRAVERSE

12571100
07-14 ACADIA (FRONT)
07-09 AURA (BOTH)
08-15 ENCLAVE(FRONT)
08-09 EQUINOX TORRENT (BOTH)
08-12 MALIBU (BOTH)
07-10 OUTLOOK (FRONT)
09-15 TRAVERSE (FRONT)
08-10 VUE (BOTH)

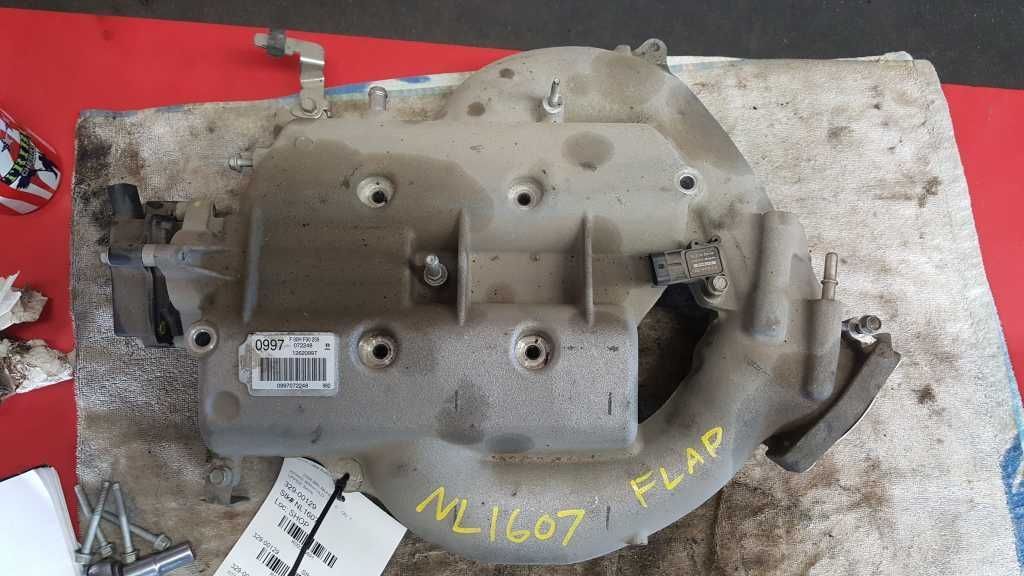

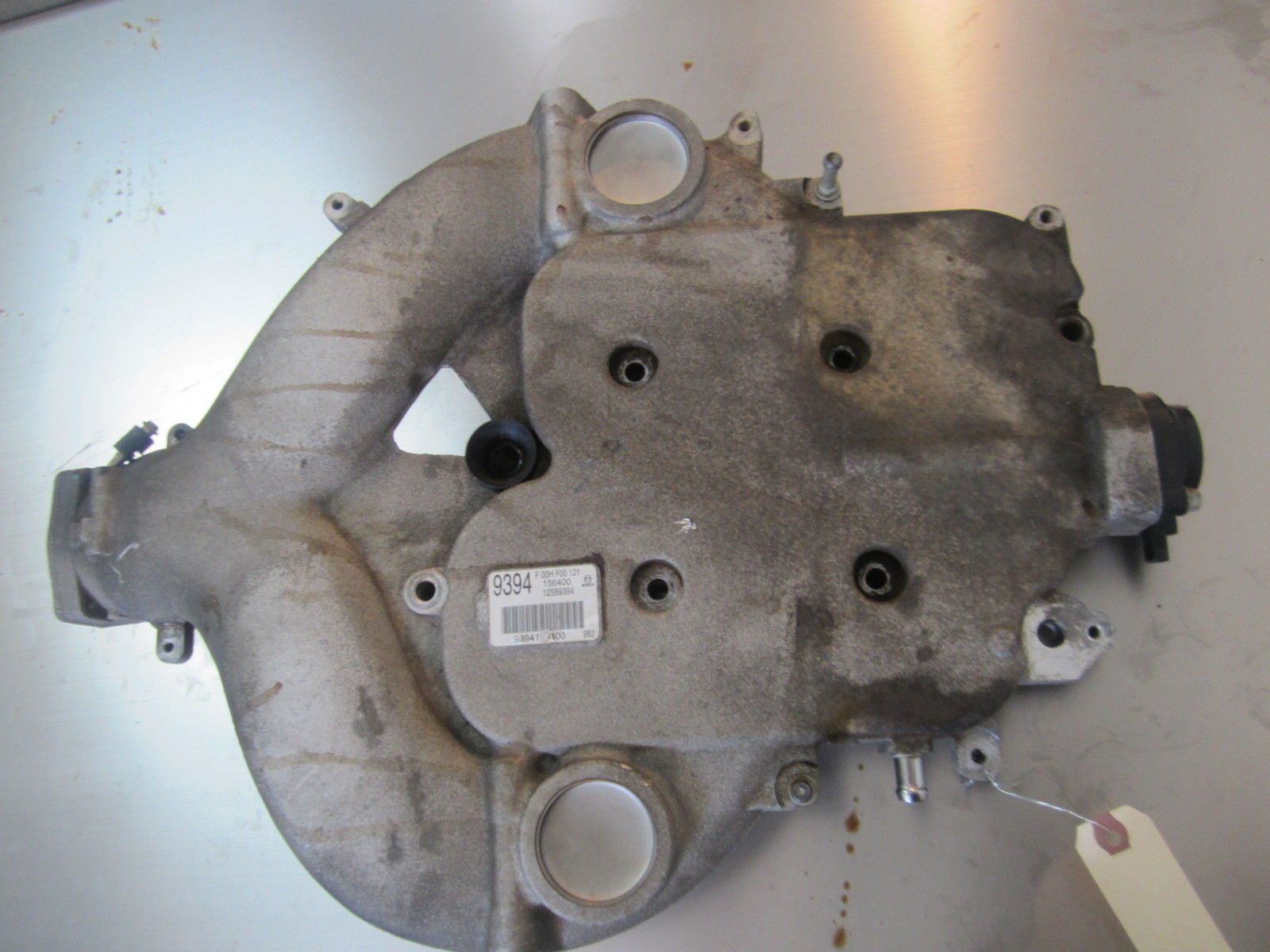

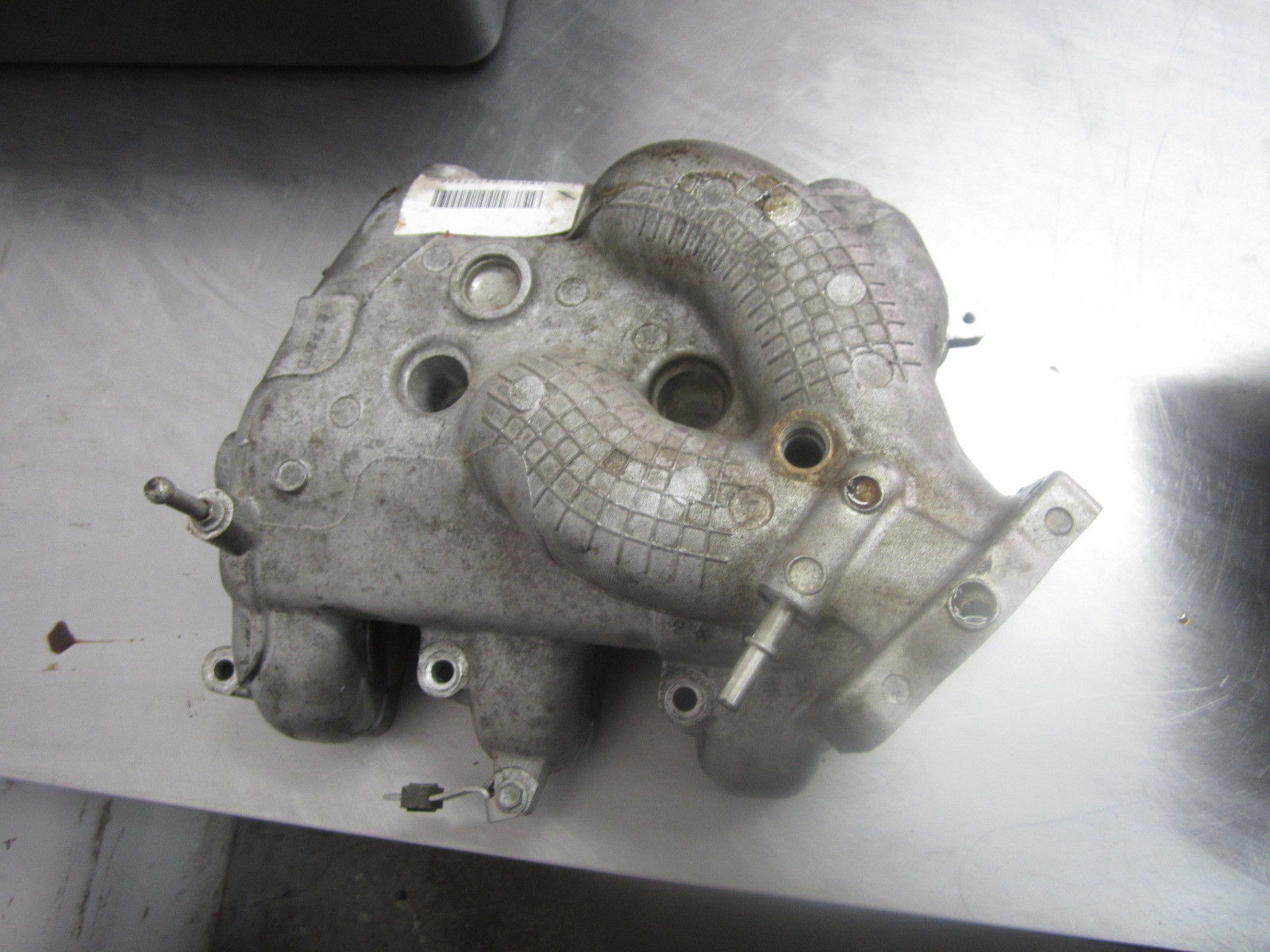

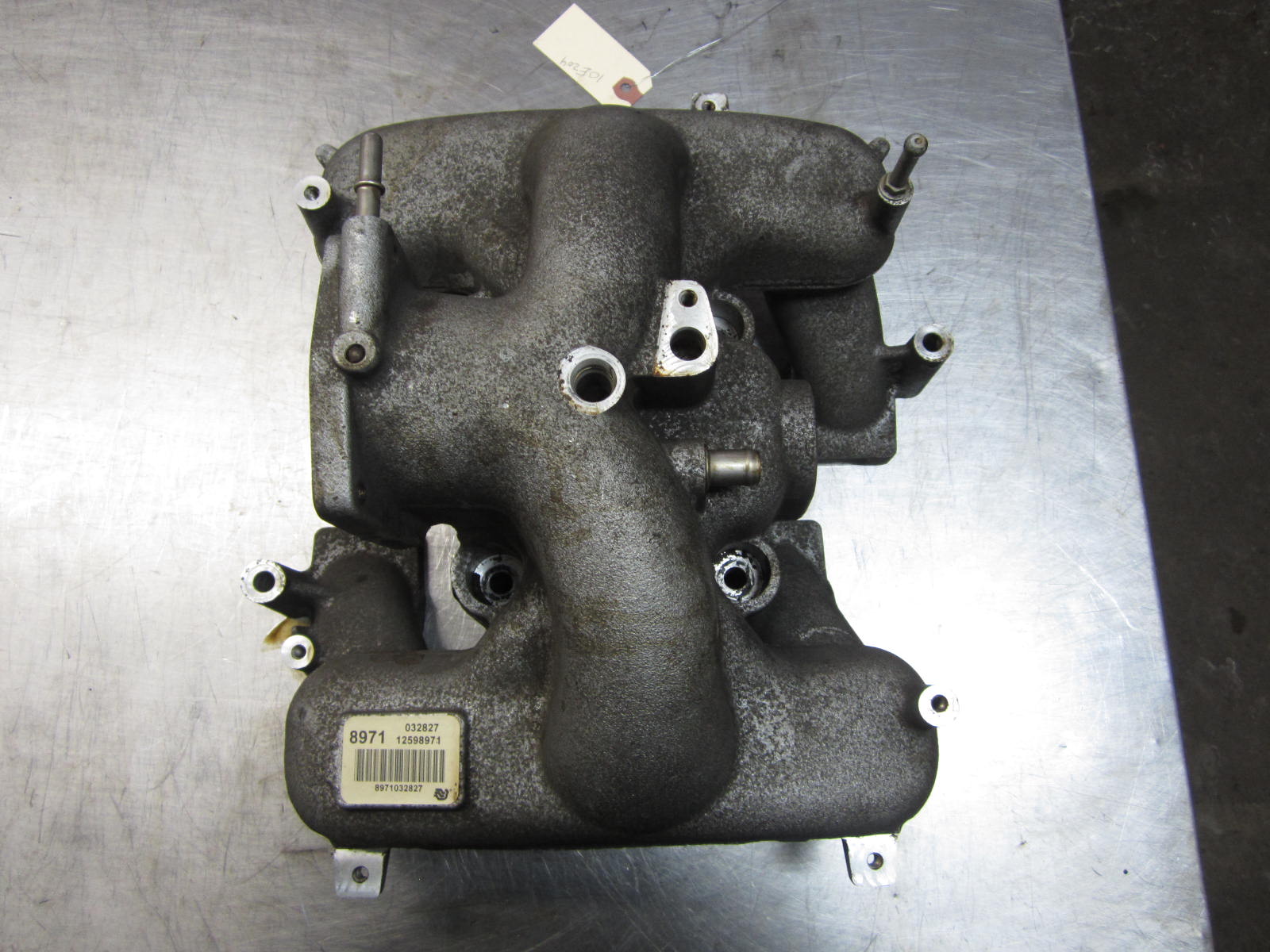

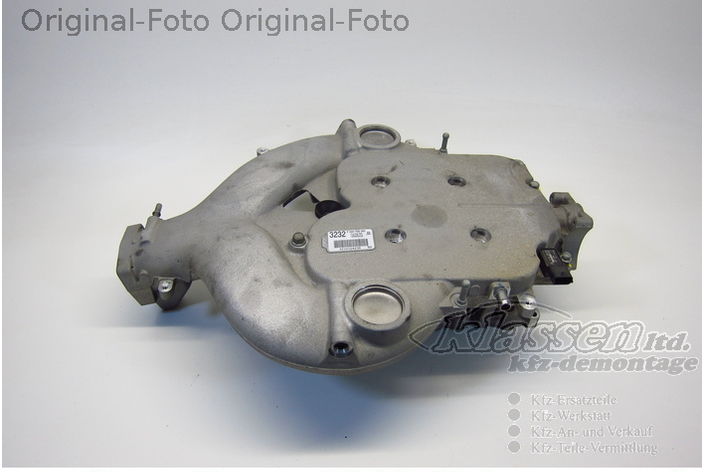

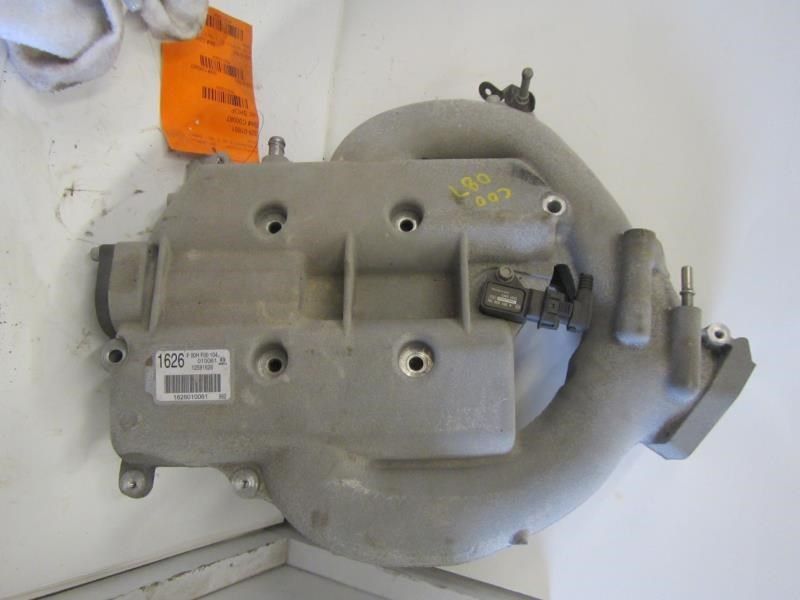

INTAKE MANIFOLD

INTAKE MANIFOLD
04-09 CTS SRX

INTAKE MANIFOLD
04-06 RENDEZVOUS
05-08 ALLURE LACROSSE

INTAKE MANIFOLD
05-07 STS

INTAKE MANIFOLD
07-08 ACADIA OUTLOOK
08 ENCLAVE

INTAKE MANIFOLD
07-09 AURA G6
08-09 MALIBU

INTAKE MANIFOLD
08-10 VUE

INTAKE MANIFOLD
08-09 EQUINOX TORRENT

INTAKE MANIFOLD
10-12 MALIBU

TIMING COVER

TIMING COVER
04-06 CTS SRX
06 ALLURE
05-06 STS

TIMING COVER
04-06 RENDEZVOUS
05 ALLURE LACROSSE

TIMING COVER
07-09 ACADIA AURA OUTLOOK G6
07-08 ALURE LACROSSE
08-09 ENCLAVE MALIBU VUE
09 TRAVERSE

TIMING COVER
07-09 CTS SRX STS

TIMING COVER
08-09 EQUINOX TORRENT

TIMING COVER
10-14 ACADIA CAMARO CTS SRX
10 ALURE OUTLOOK VUE
12-14 CAPRICE
12 CAPTIVA SPORT(3.0)
10-15 ENCLAVE EQUINOX LACROSSE TERRAIN
12-15 IMPALA
10-12 MALIBU
13-14 XTS

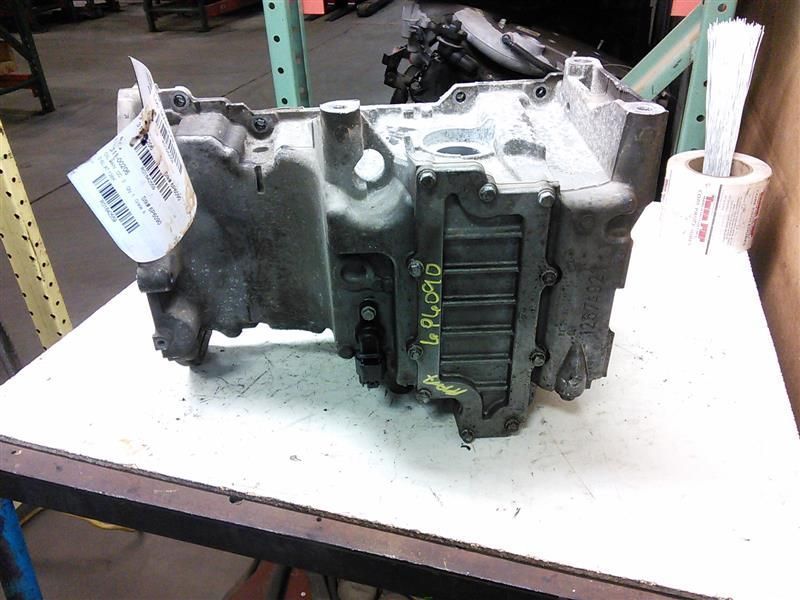

OIL PAN

OIL PAN
04-05 CTS(INCLUDES 2.8)

OIL PAN
04-05 SRX
05 STS

OIL PAN
04-06 RENDEZVOUS
05-08 LACROSSE ALLURE

OIL PAN
06-09 SRX
08-12 CTS(AWD)
06-11 STS

OIL PAN
06-10 CTS(RWD) 2.8+3.0

OIL PAN
07-11 ACADIA
10 ALLURE
07-09 AURA G6
08-11 ENCLAVE EQUINOX MALIBU
10-11 LACROSSE SRX TERRAIN
07-10 OUTLOOK
08-09 TORRENT
09-11 TRAVERSE
08-10 VUE

OIL PAN
12 ACADIA CAPTIVA ENCLAVE EQUINOX LACROSSE MALIBU SRX TERRAIN TRAVERSE
12-15 IMPALA

*******
