HYUNDAI KIA 2.4 THETA

It features hollow stainless-steel DOHC with powder-metal cam lobes, pent-roof combustion chambers and shimless bucket tappets in the cylinder head. BorgWarner Morse TEC supplies the complete timing system which uses the company's proprietary silent timing chains. Continuously variable valve timing (CVVT) works on the intake side. The aluminum alloy engine block, which is formed using a high-pressure die-cast method, has a unique Metaldyne-supplied cassette-type balance shaft module with a two-stage oil pump built-in. In the lower-end, the block is reinforced by a ladder frame. Other notable features include fracture-split sinter-forged connecting rods manufactured by sinteron and a stainless-steel exhaust manifold. Theta's EMS (engine management system) software is EMS-II from Siemens VDO and the 32-bit PCM (Powertrain Control Module) calculates the amount of intake air by utilizing a contamination-proof hot-film type MAF (mass air flow) sensor. In the 2011 Hyundai Sonata and Kia Optima, this engine has Gasoline Direct Injection and produces between 198 hp (148 kW; 201 PS)-200 hp (149 kW; 203 PS) and 184 lb·ft (249 N·m) -186 lb·ft (252 N·m) of torque. The MPI version of the 2.0L Theta engine has a 10.5:1 compression ratio, and it produces 163 hp (122 kW; 165 PS) at 6,200 rpm and 146 lb·ft (198 N·m) of torque at 4,600 rpm and is available in the Middle East. The MPI version of the 2.4L Theta engine has a 10.5:1 compression ratio, and it produces 176 hp (131 kW; 178 PS) at 6,000 rpm and 168 lb·ft (228 N·m) of torque at 4,000 rpm and is available in the Middle East.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
2.4 ALUMINUM ALUMINUM DOHC MPFI
GDI

ITEMS

BALANCE SHAFTS BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN PISTON
SENSORS TIMING COVER TIMING SET VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY NOTES
2.4 DOHC 06-10 SONATA 06-08 INTEGRAL CAT
SINGLE VVT INTAKE
WIDE TOOTH CHAIN
2.4 DOHC 06-08 OPTIMA INTEGRAL CAT
SINGLE VVT INTAKE
WIDE TOOTH CHAIN
2.4 DOHC 07-08 RONDO INTEGRAL CAT
SINGLE VVT INTAKE
WIDE TOOTH CHAIN
2.4 DOHC 09-10 RONDO CALI EMMISSIONS
INTEGRAL CAT
WIDE TOOTH TIMING
DUAL VVT
2.4 DOHC 09-10 MAGENTIS OPTIMA SONATA
09-11 RONDO
WIDE TOOTH TIMING
DUAL VVT
2.4 DOHC 10 FORTE FED EMMIONS
THRU 9/29/9
2.4 DOHC 10 FORTE CALI EMMIONS
THRU 9/29/9
2.4 DOHC 10-13 FORTE FED EMMIONS
2.4 DOHC 10-13 FORTE CALI EMMISIONS
2.4 DOHC 10-13 TUCSON PORT INJ
FED EMMIONS
CALI ULEV
WIDE GEAR
DUAL VVT
VIN ON BLOCK
2.4 DOHC 10-13 TUCSON CALI SULEV
INTEGRAL CAT
2.4 DOHC 10-12 SANTA FE
11-13 SORENTO
***********
2.4 DOHC 10-13 SPORTAGE FED EMMISIONS
NON INTEGRAL CAT
2.4 DOHC 10-13 SPORTAGE CALI EMMISIONS
INTEGRAL CAT
2.4 DOHC 11 OPTIMA GDI
FED EMMIONS
2.4 DOHC 11 OPTIMA GDI
CALI EMMIONS
2.4 DOHC 11-12 SONATA
11-12 OPTIMA
HYBRID
INTEGRAL CAT
PORT INJECTION
2.4 DOHC 11-14 SONATA ULEV EMMIONS
2.4 DOHC 12-15 OPTIMA
11-14 SONATA
PZEV EMMISIONS FOR SONATA
CALI EMMISONS FOR OPTIMA
2.4 DOHC 12-15 OPTIMA
12-13 SORENTO
FED EMMISIONS
GDI
2.4 DOHC 13-16 OPTIMA
13-15 SONATA
HYBRID
INTEGRAL CAT
2.4 DOHC 13-16 SANTA FE
14-15 SORENTO
GDI
FED
2.4 DOHC 14-16 SPORTAGE
14-15 TUCSON
GDI
FED EMMISIONS
2.4 DOHC 14-16 SPORTAGE
14-15 TUCSON
GDI
CALI EMMISIONS
2.4 DOHC 16-18 OPTIMA SORENTO
15-16 SONTATA
GDI
NOTE EMMISIONS LEVEL CALI/FED

VALVE INFORMATION

MAKE MODEL YEAR RANGE
HYUNDAI GENESIS COUPE 2010-2012
HYUNDAI SANTA FE 2010-2012
HYUNDAI SONATA 2006-2013
HYUNDAI TUCSON 2010-2013
KIA FORTE 2010-2013
KIA OPTIMA 2006-2013
KIA RONDO 2007-2010
KIA SPORTAGE 2011-2013
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 29 5.5 105.7 1 *HK20BU
INTAKE 35 5.5 113.2 1 *HK20BU

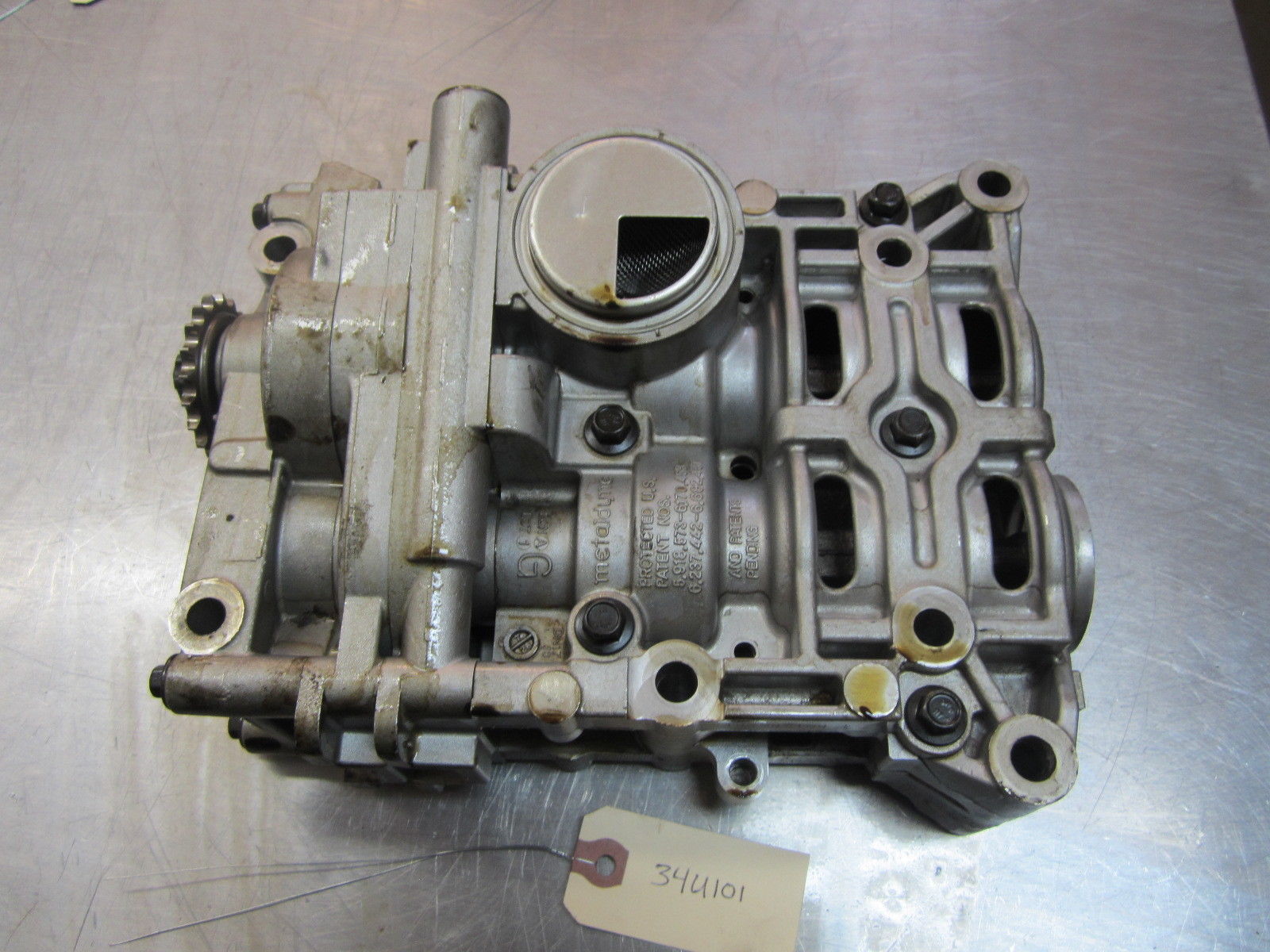

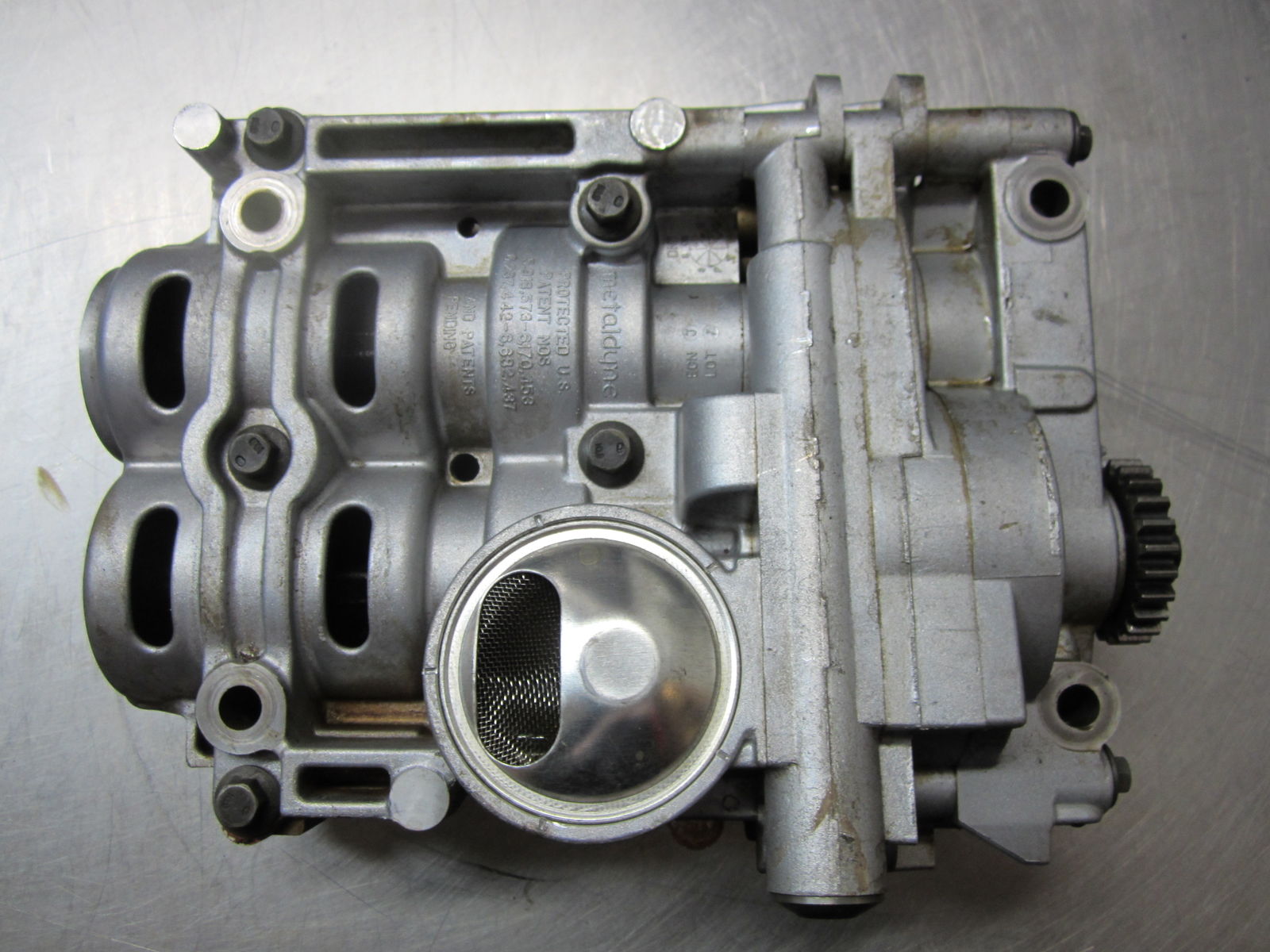

BALANCE SHAFT

06-10 SONATA
OVAL PICKUP PORT
4 FASTENING BOLTS

10-13 TUCSON SPORTAGE
13-15 SONATA OPTIMA
SQUARE PICKUP PORT
7 FASTENING BOLTS

BRACKETS

****************

*******

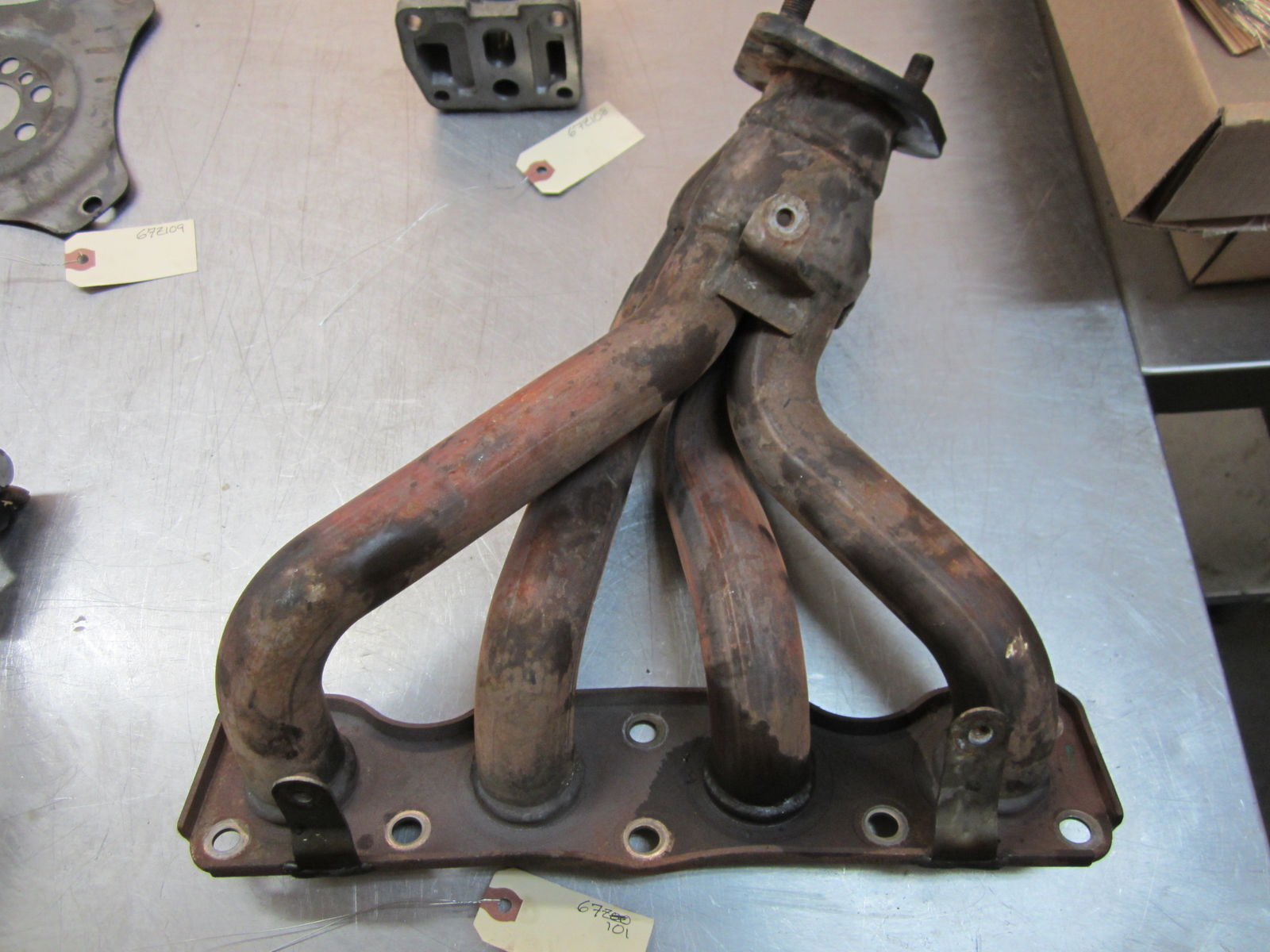

EXHAUST MANIFOLD

09-10 SONATA OPTIMA MAGENTIS
10 FORTE
09 RONDO

11-13 OPTIMA11-14 SONTATA

10-13 SPORTAGE TUCSON

*******

INTAKE MANIFOLD

****************

*******

OIL PAN

****************

*******

SENSORS

INTAKE VVT

*******

TIMING COVER

*******

*******

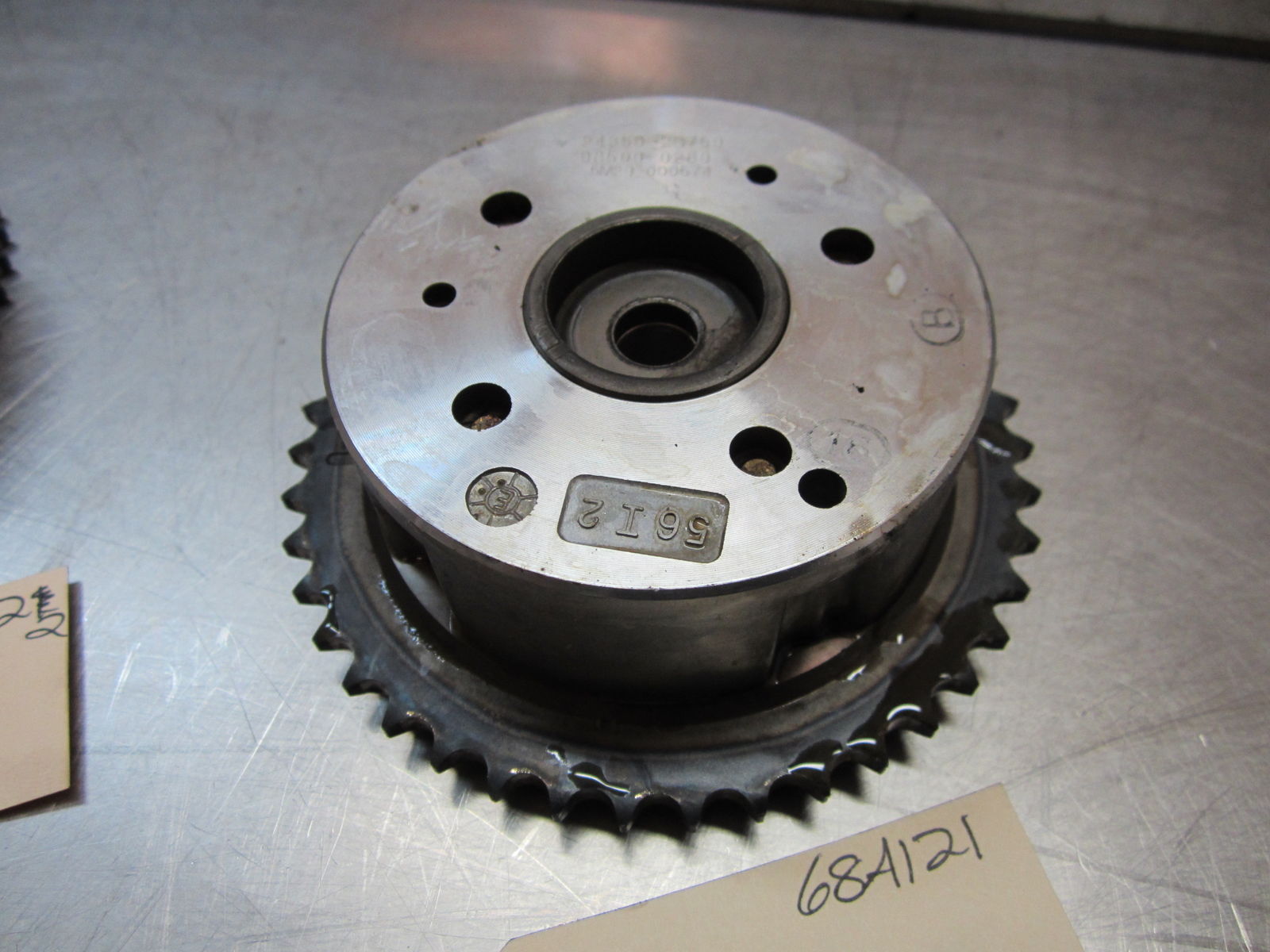

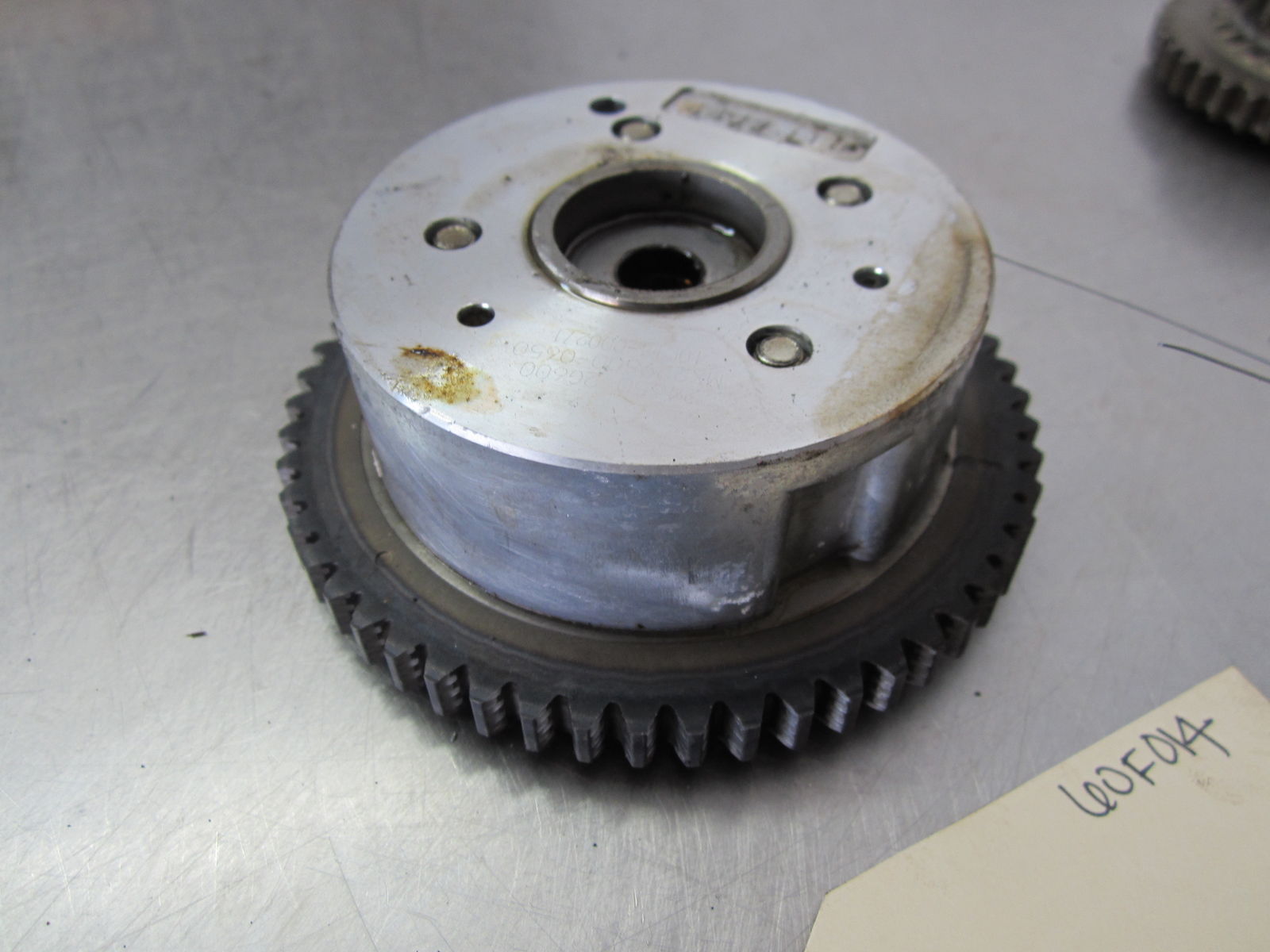

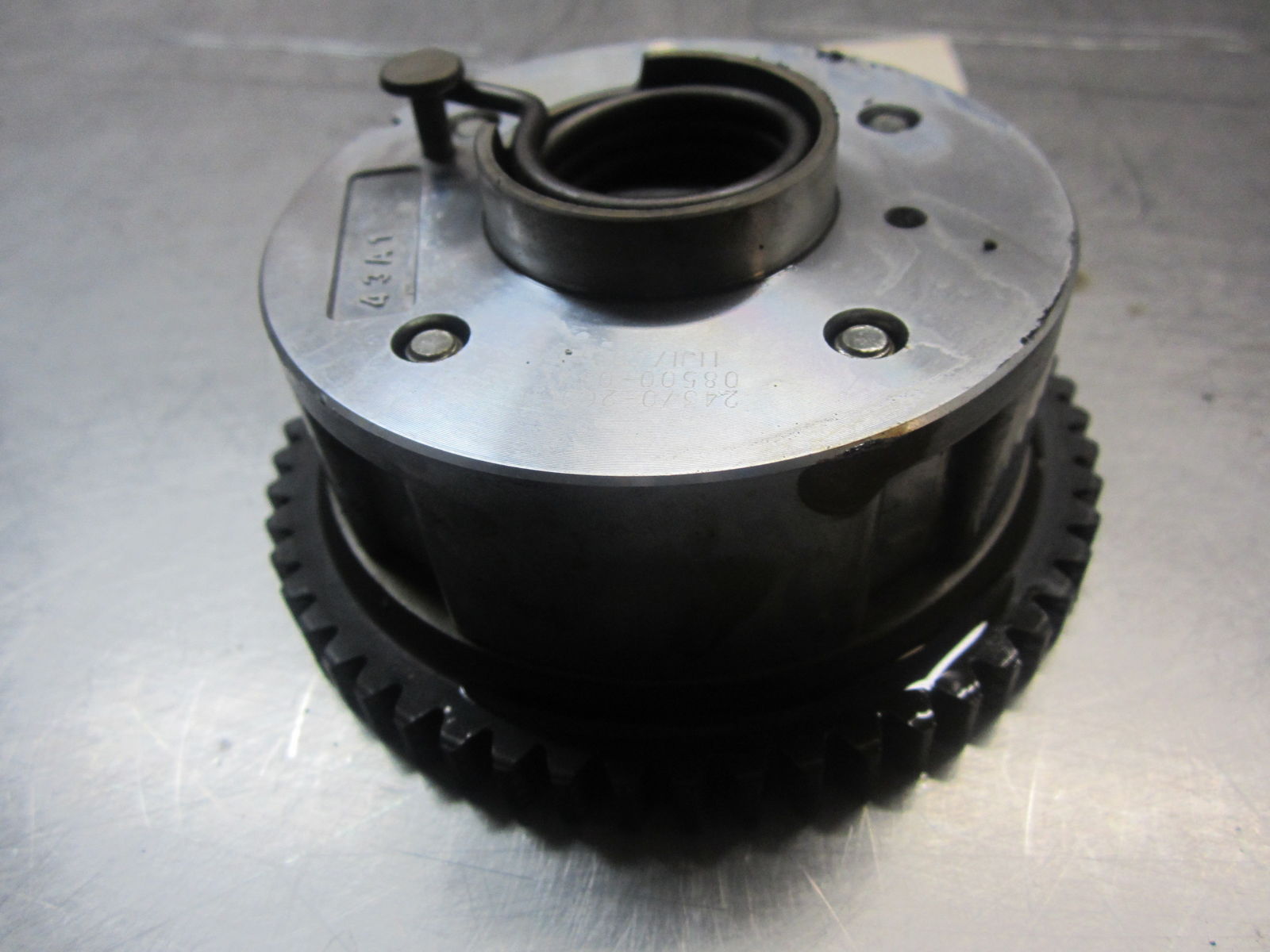

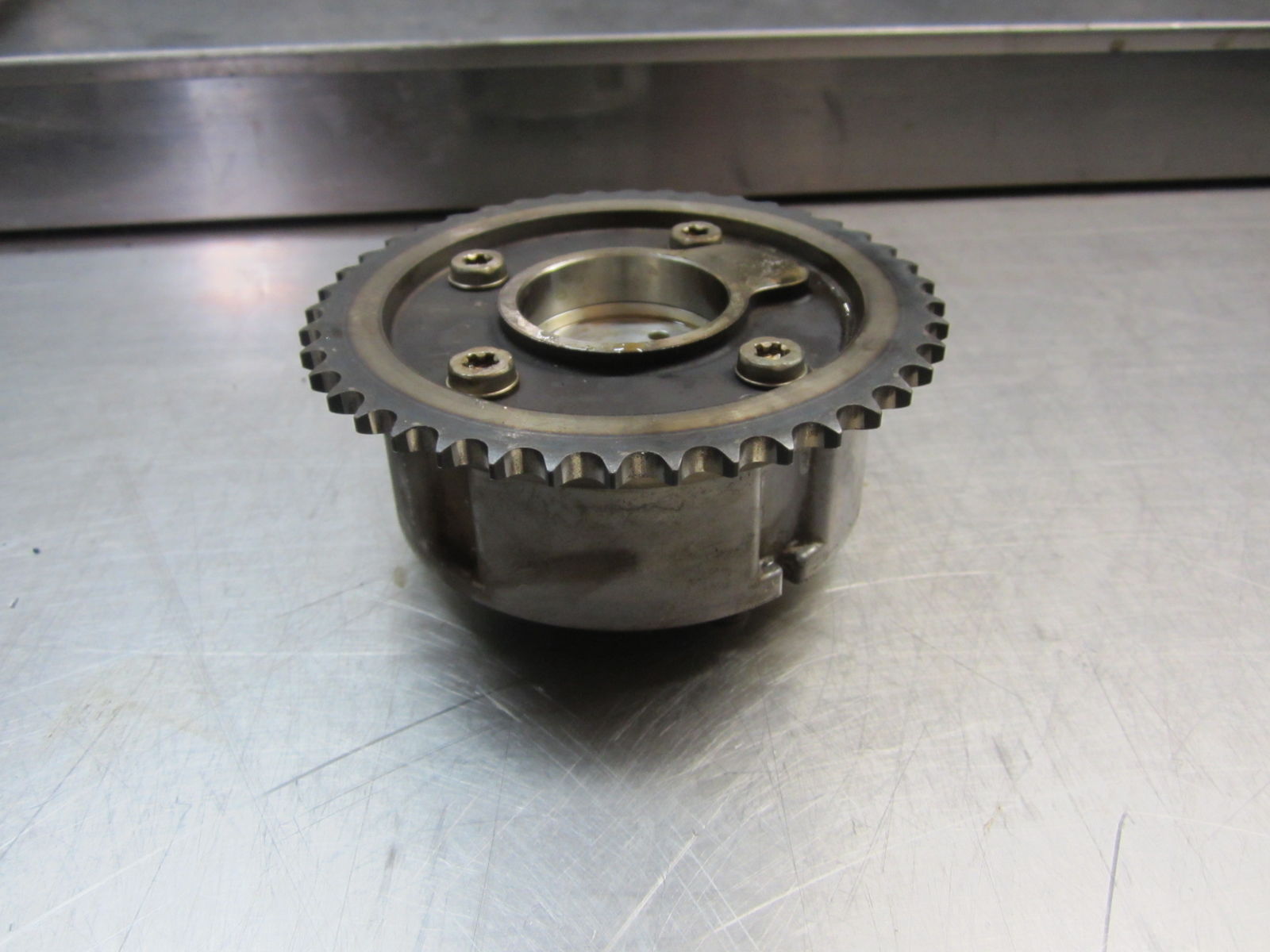

TIMING SET

EXHAUST GEAR
NARROW TEETH
13-17 SANTA FE
11-17 SONATA
14-15 TUCSON
11-16 OPTIMA SPORTAGE
12-16 SORENTO

EXHAUST GEAR
WIDE TEETH
10-14 GENESIS COUPE
10-12 SANTA FE
09-12 SONATA OPTIMA
10-13 TUCSON FORTE
09-10 RONDO
11 SORENTO
11-13 SPORTAGE

INTAKE GEAR
WIDE TEETH
10-14 GENESIS COUPE
10-12 SANTA FE
06-10 SONATA OPTIMA
10-13 TUCSON
07-10 RONDO
11 SORENTO
11-13 SPORTAGE

INTAKE GEAR
NARROW TEETH
13-16 SANTA FE
11-14 SONATA
14-15 TUCSON
11-15 OPTIMA
12-15 SORENTO
11-16 SPORTAGE

*******

PISTON

*******

*******

VALVE COVER

*******

*******

*******

*******

*******

*******

*******

*******

*******

*******

TIMING COVER*******

*******

*******
