MOPAR 3.5 SOHC

This 3,518 cc (3.518 L; 214.7 cu in) engine was a version of the 3.3 but with a larger bore of 96 mm and the important addition of overhead cams. The 3.5L version has an intake arrangement with two separate manifolds and throttle bodies connected with a crossover valve. This provides better low and midrange torque. The four valves per cylinder are driven by a single overhead camshaft as opposed to the conventional DOHC arrangement for multivalve engines. Another difference with the 3.5 as opposed to the 3.3 is that it has a timing belt, not a timing chain. The water pump is also driven by the timing belt on the 3.5, whereas on the 3.3, the accessory belt drives it. At its debut in 1993, this engine produced 214 hp (160 kW) and 221 lb·ft (300 Nm) from an iron block and aluminium cylinder heads. The 3.5 L engine was redone entirely of aluminum in 1999 as the EGG high output, producing 247–253 hp (190 kW) at 6500 rpm with 250 lb·ft (339 Nm) of torque at 4000 rpm. Output from 2002–2004 for the standard output EGJ is 234 hp (174 kW) at 6000 rpm with 241 lb·ft (327 Nm) of torque at 4400 rpm. Also for 2002–2004, the EGK 3.5 L Special was built exclusively for the 300M Special, producing 255 hp and 258 lb·ft. The EGJ was built in Trenton, MI. The EGG was built in Kenosha, WI. The EGK was discontinued in 2004. The 3.5 L version is no longer in production as of 2011, replaced by the newer Pentastar 3.6 V6[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
3.5 ALUMINUM ALUMINUM SOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN PISTON
SENSORS TIMING COVER TIMING SET VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY NOTES
3.5 SOHC 93 CONCORD INTREPID VISION CAST IRON BLOCK
CAST INTAKE
DUAL THROTTLES
3.5 SOHC 94 CONCORDE INTREPID LHS NEW YORKER VISION CAST IRON BLOCK
CAST INTAKE
DUAL THROTTLES
3.5 SOHC 95-97 INTREPID CONCORD LHS NEW YORKER VISION CAST IRON BLOCK
CAST INTAKE
DUAL THROTTLES
3.5 SOHC 97 PROWLER CAST IRON BLOCK
3.5 SOHC 99-01 LHS 300M ALUMINUM BLOCK
PLASTIC INTAKE
3.5 SOHC 99-01 PROWLER ALUMINUM BLOCK
3.5 SOHC 00-01 INTREPID ALUMINUM BLOCK
3.5 SOHC 02 300M CONCORD INTREPID ALUMINUM BLOCK
3.5 SOHC 02 PROWLER ALUMINUM BLOCK
3.5 SOHC 03-04 300M CONCORDE INTREPID ALUMINUM BLOCK
3.5 SOHC 04 PACIFICA ALUMINUM BLOCK
FILL TUBE OFF BACK OF LEFT VALVE COVER
3.5 SOHC 05-06 PACIFICA ALUMINUM BLOCK
FILL TUBE OFF BACK OF LEFT VALVE COVER
3.5 SOHC 05-06 300 CHARGER MAGNUM 4 SPEED AUTO
RWD
ALUMINUM BLOCK
3.5 SOHC 06 300 CHARGER MAGNUM AWD
ALUMINUM BLOCK
3.5 SOHC 06 300 CHARGER MAGNUM 5 SPEED AUTO
RWD
ALUMINUM BLOCK
3.5 SOHC 07 300 CHARGER MAGNUM AWD
ALUMINUM BLOCK
3.5 SOHC 07 300 CHARGER MAGNUM RWD
ALUMINUM BLOCK
3.5 SOHC 07-10 SEBRING
08-10 AVENGER
ALUMINUM BLOCK
3.5 SOHC 08-10 300 CHARGER
08 MAGNUM
RWD
ALUMINUM BLOCK
3.5 SOHC 08-10 CHARGER 300
08 MAGNUM
ALUMINUM BLOCK
AWD
3.5 SOHC 09-10 CHALLANGER ALUMINUM BLOCK

VALVE INFORMATION

MAKE MODEL YEAR RANGE
CHRYSLER 300 2005-2010
CHRYSLER 300M 1999-2004
CHRYSLER CONCORDE 1993-2004
CHRYSLER INTREPID 2000-2004
CHRYSLER LHS 1994-2001
CHRYSLER NEW YORKER 1994-1996
CHRYSLER PACIFICA 2004-2008
CHRYSLER PROWLER 2001-2002
CHRYSLER SEBRING 2007-2010
CHRYSLER TOWN & COUNTRY 2008-2010
DODGE AVENGER 2008-2010
DODGE CHALLENGER 2009-2010
DODGE CHARGER 2006-2010
DODGE GRAND CARAVAN 2008-2010
DODGE INTREPID 1993-2004
DODGE JOURNEY 2009-2010
DODGE MAGNUM 2005-2008
DODGE NITRO 2007-2011
PLYMOUTH PROWLER 1997-2001
VOLKSWAGEN ROUTAN 2009-2010
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 29 6.9 126.5 3 *MOP32AU
INTAKE 36.5 7 114.9 3 *MOP32AU

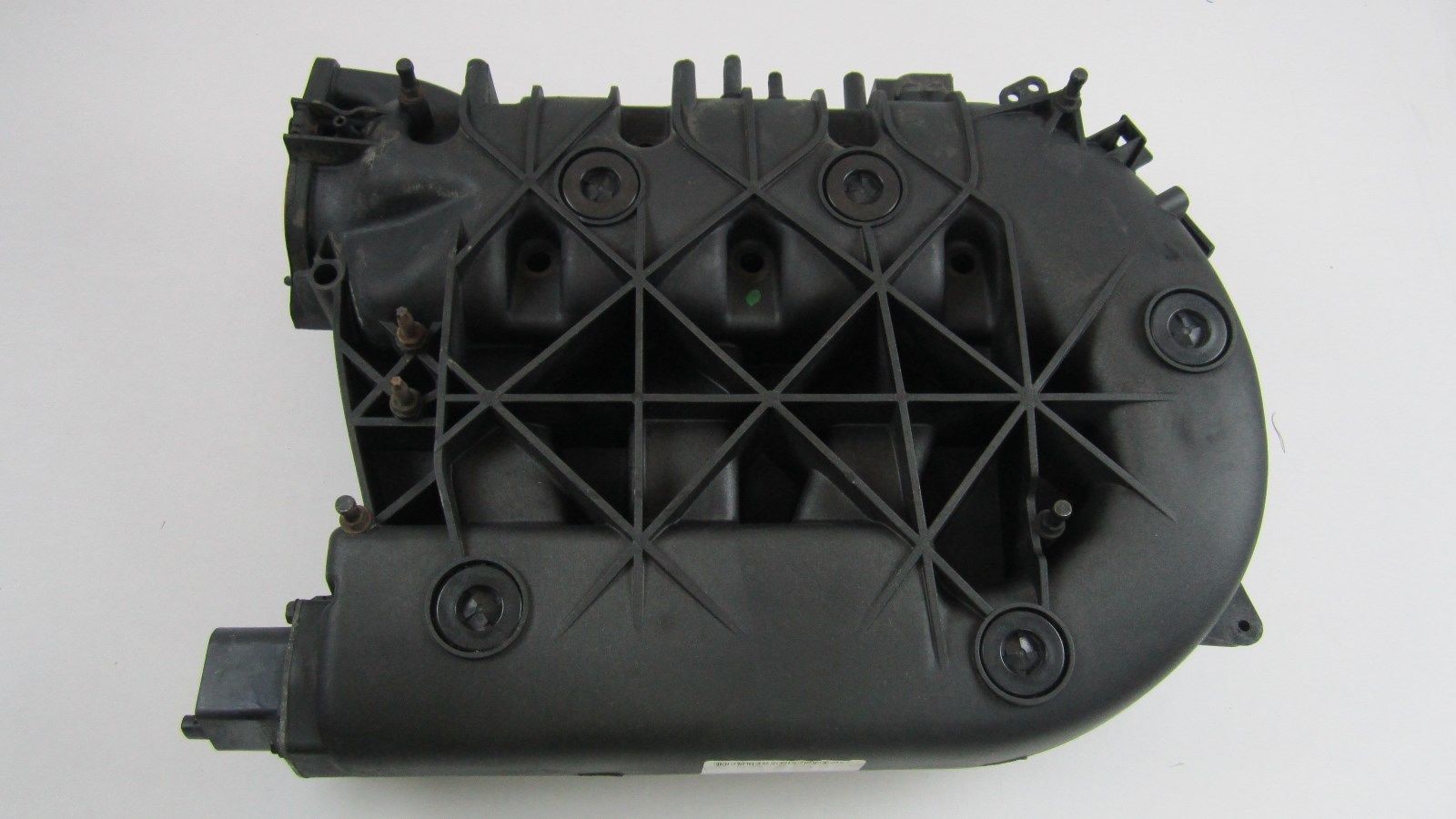

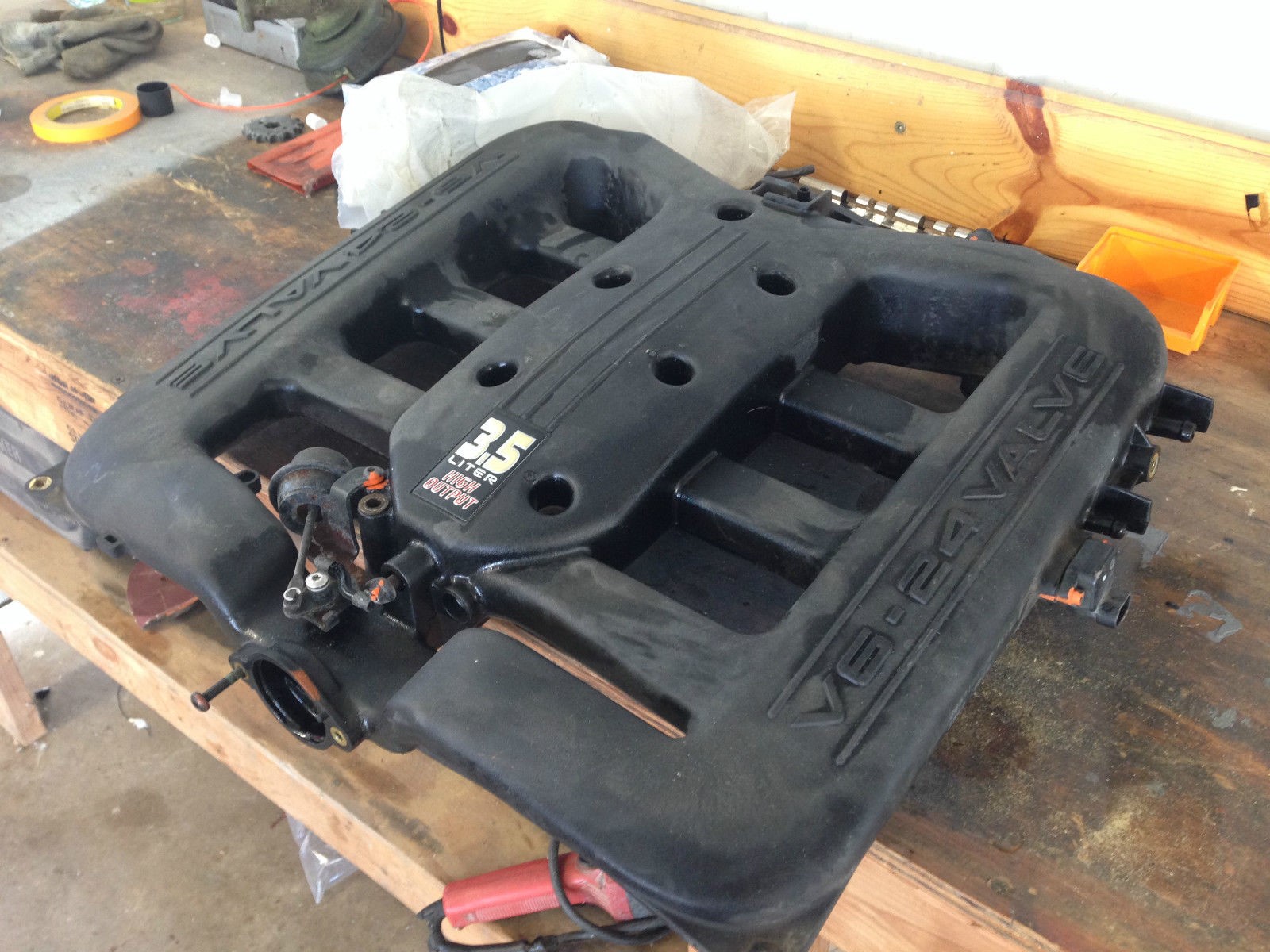

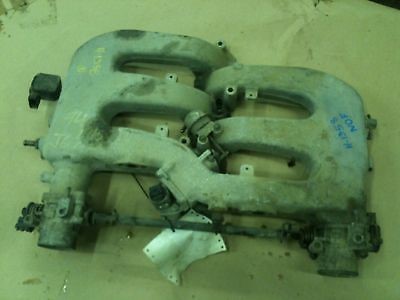

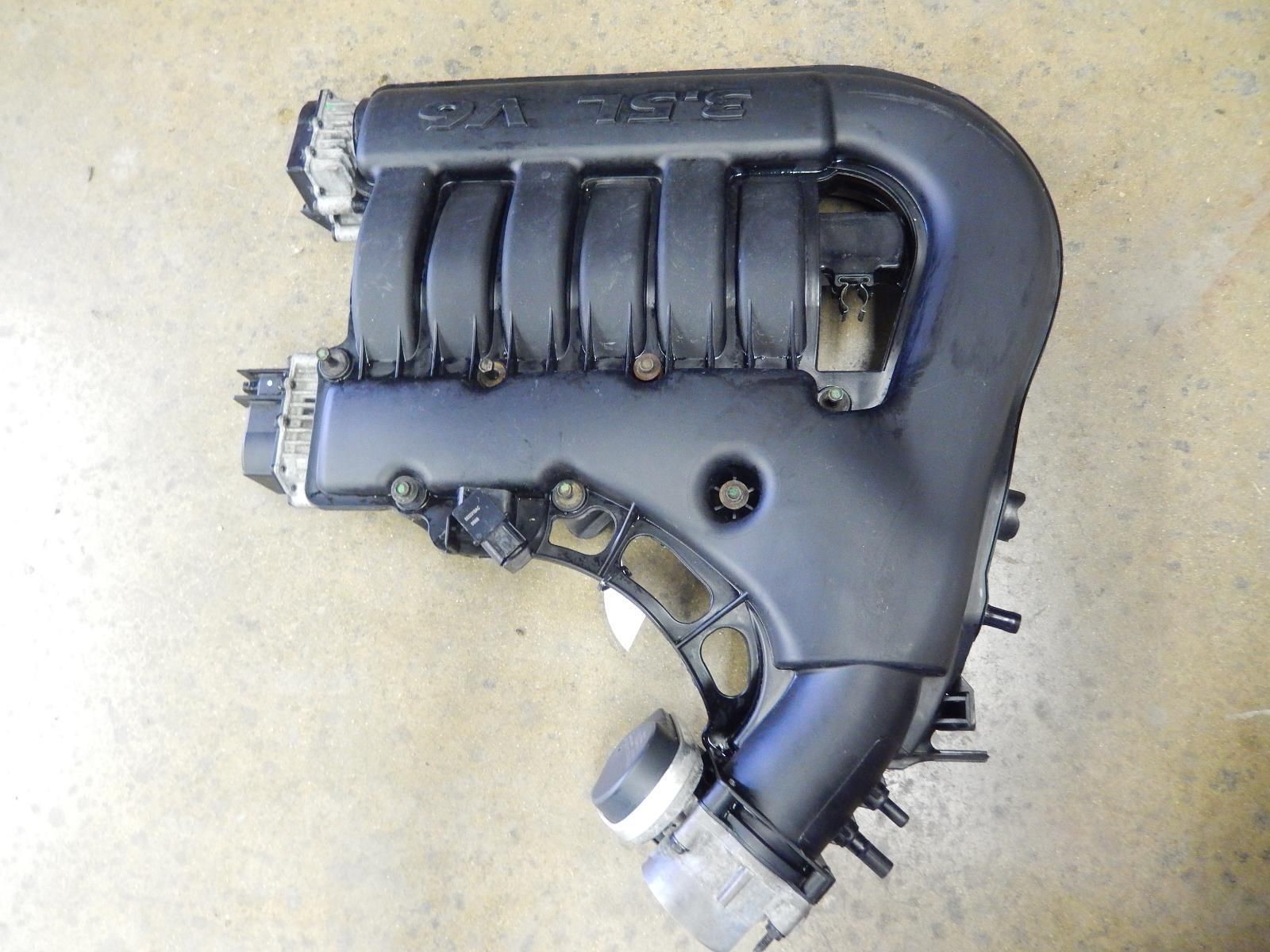

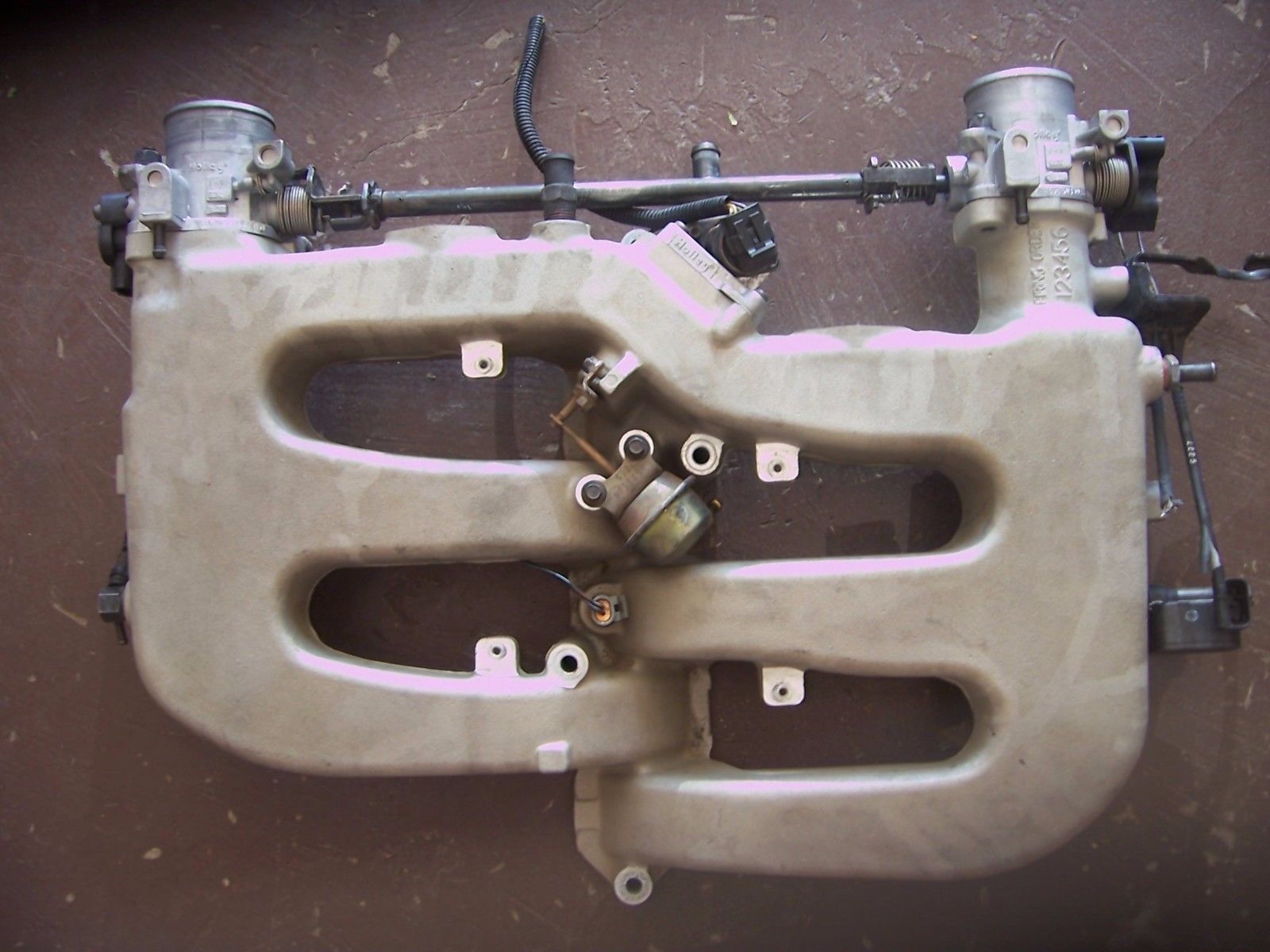

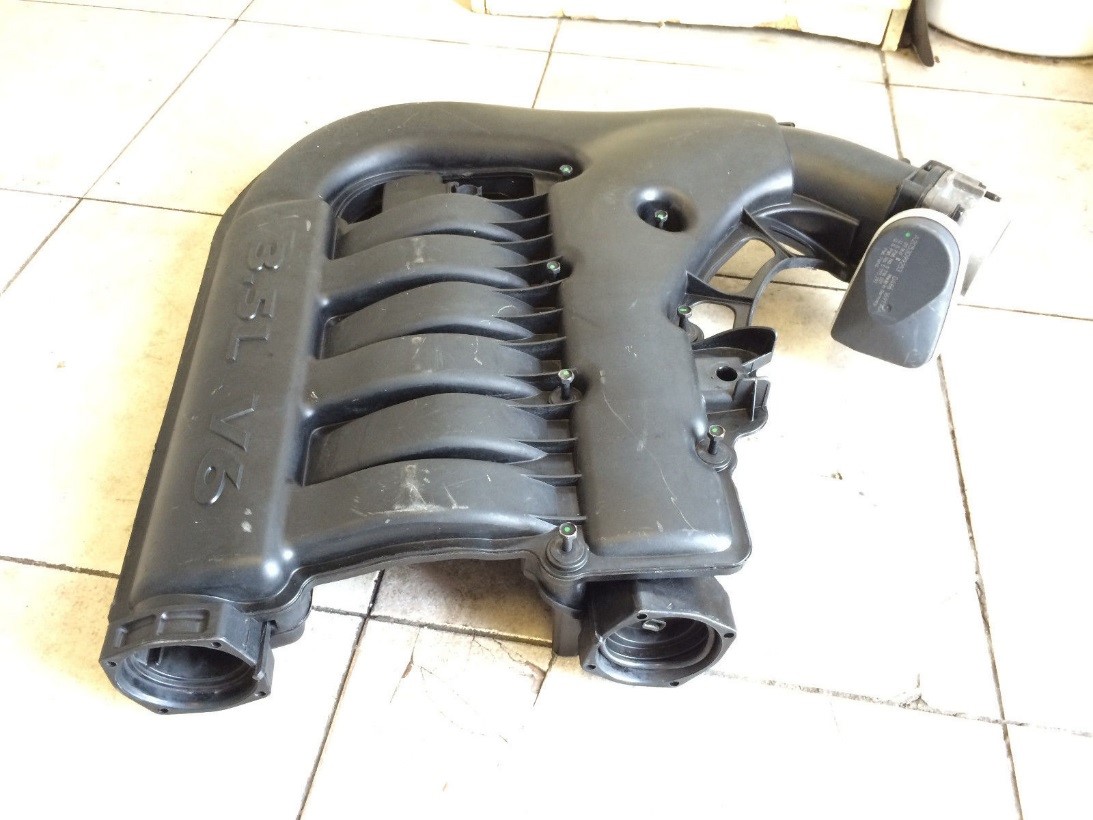

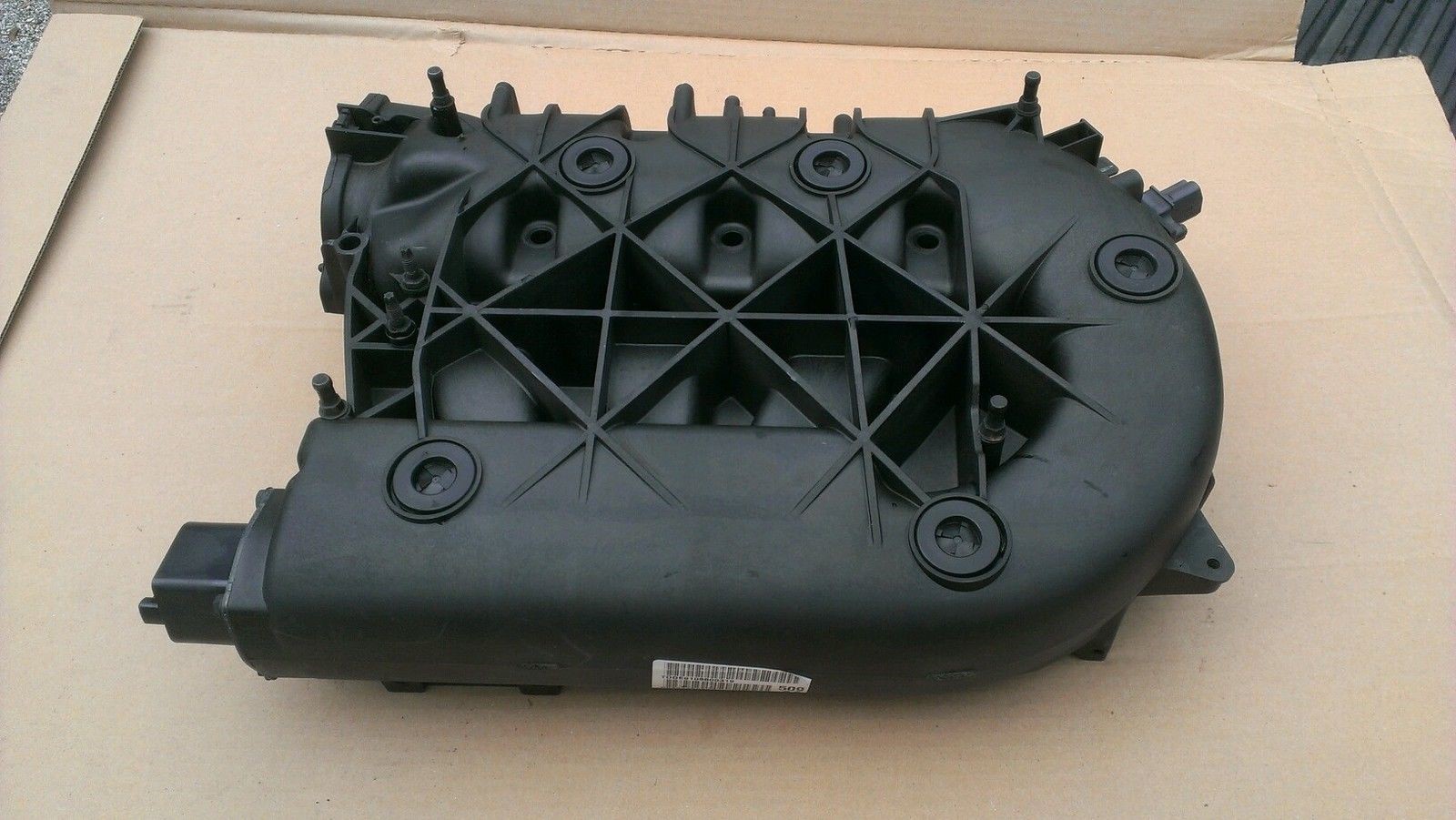

INTAKE MANIFOLD

93-94 CONCORDE INTREPID LHS NEW YORKER VISION

96-97 CONCORDE INTREPID LHS NEW YORKER VISION

97 PROWLER

99-01 300M CONCORDE INTREPID LHS
99 PROWLER

00-02 PROWLER

02-04 300M CONCORDE
02-04 INTREPID (02 RT 03-04 SXT)

04 PACIFICA

05-06 PACIFICA

05-06 300 MAGNUM
06 CHARGER

07-10 300 CHARGER
09-10 CHALLANGER
07-08 MAGNUM

07-10 SEBRING
08-10 AVENGER 09-10 JOURNEY

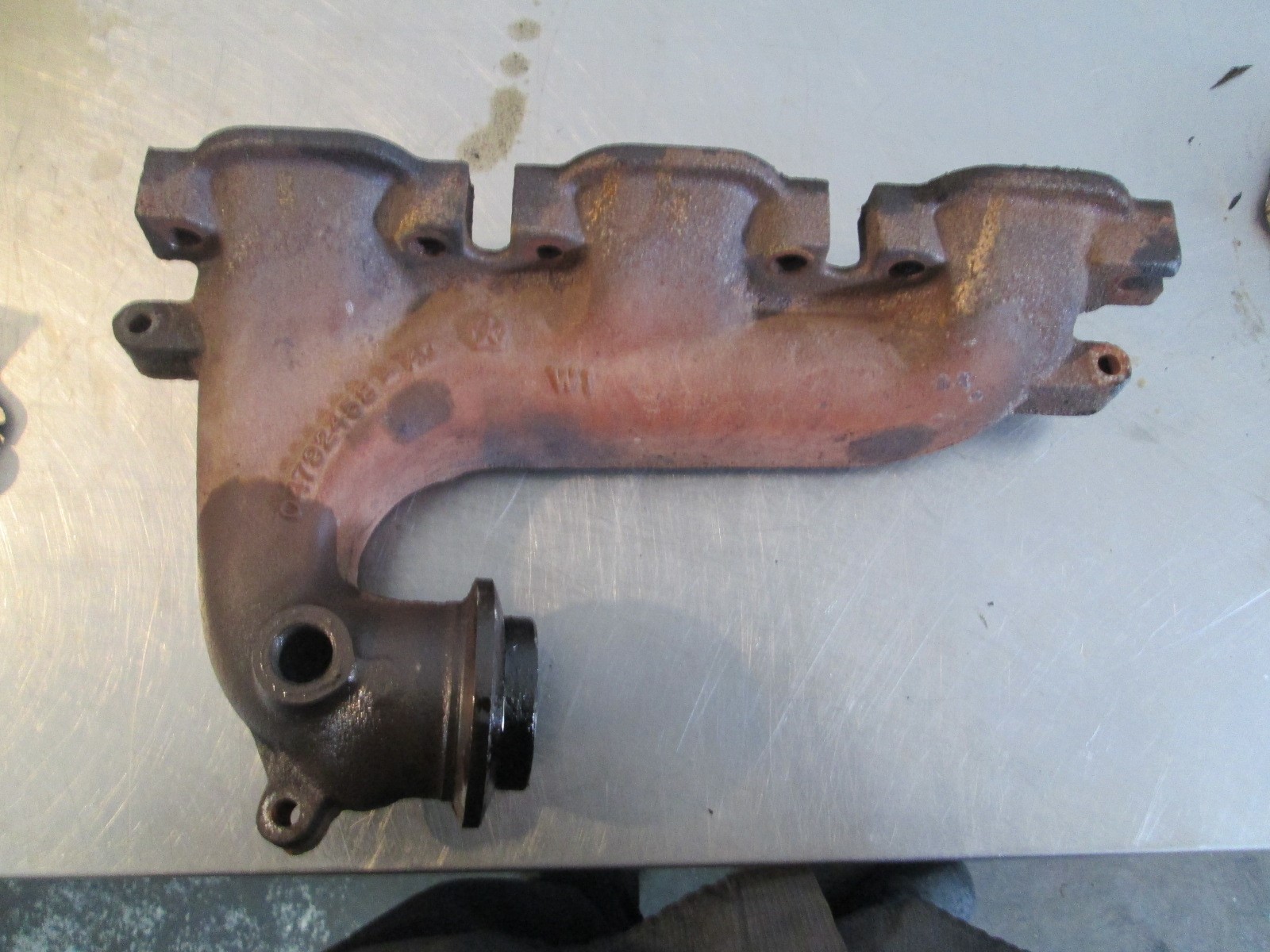

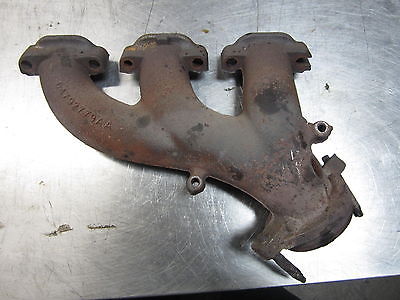

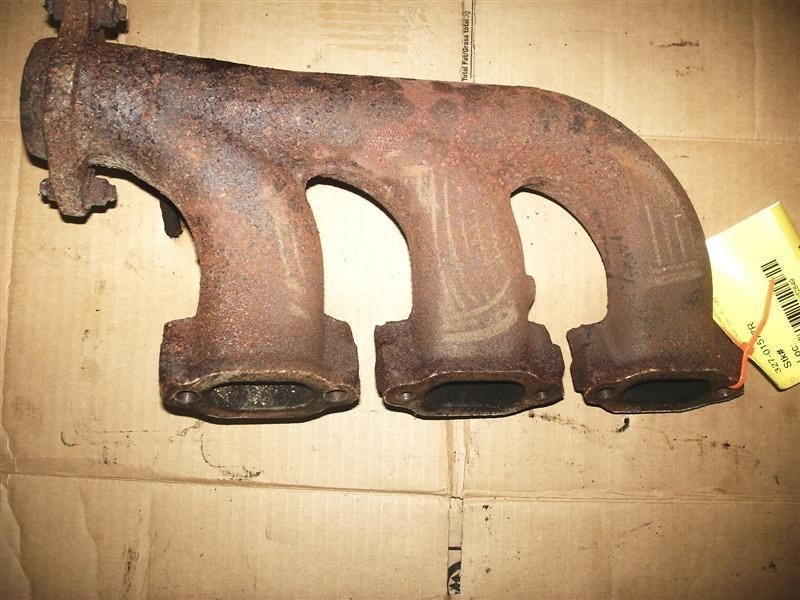

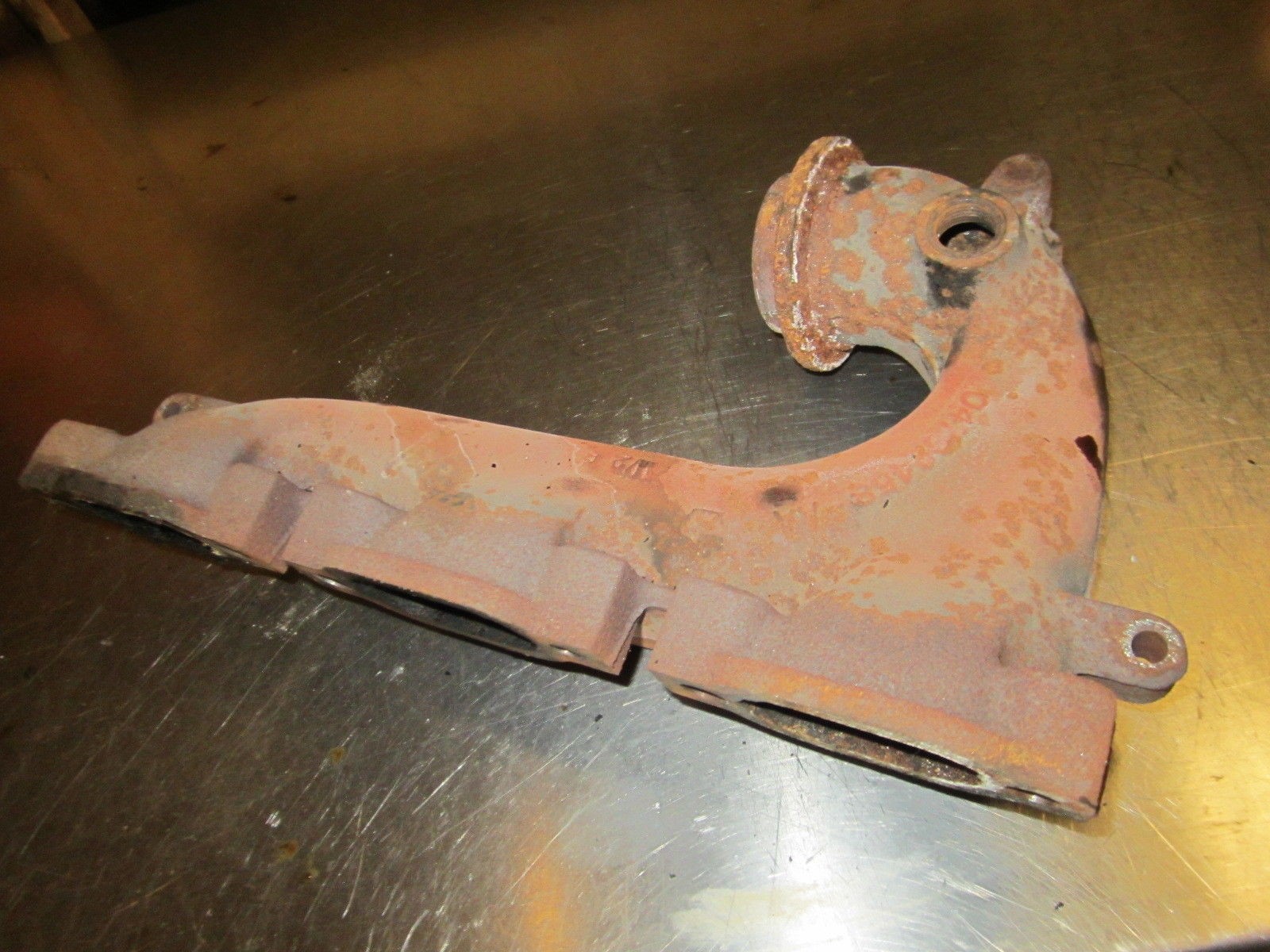

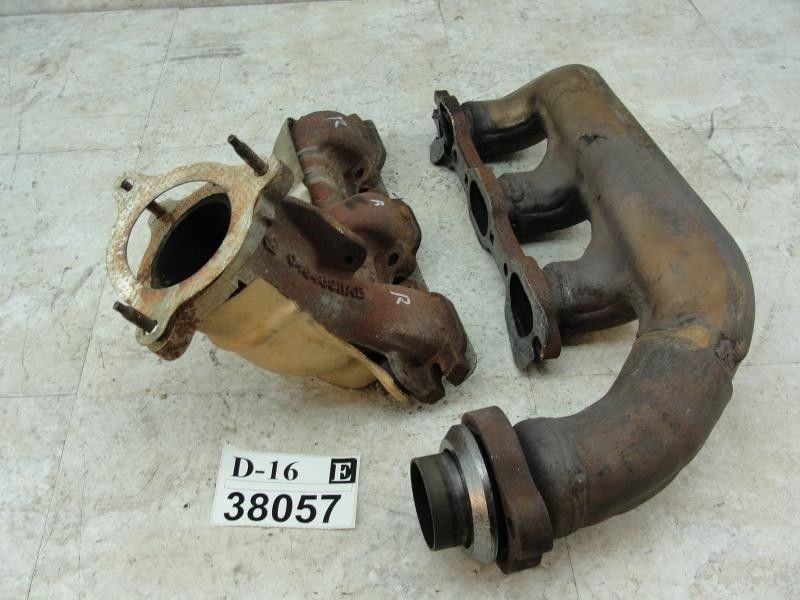

EXHAUST MANIFOLD

93-94 CONCORDE INTREPID LHS NEW YORKER VISION

95-97 CONCORDE INTREPID LHS NEW YORKER VISION

97 PROWLER

99 PROWLER

99-02 300M LHS
00-02 INTREPID PROWLER
02 CONCORDE

03-04 300 CONCORDE INTREPID

04-06 PACIFICA

05-10 300
06-10 CHARGER
05-08 MAGNUM
09-10 CHALLANGER

07-10 SEBRING
08-10 AVENGER CARAVAN TOWN & COUNTRY
08 PACIFICA
INTEGRAL CATS

*****

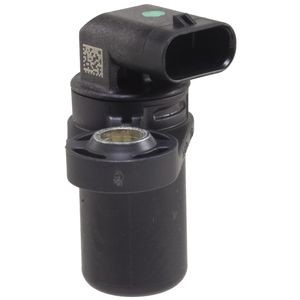

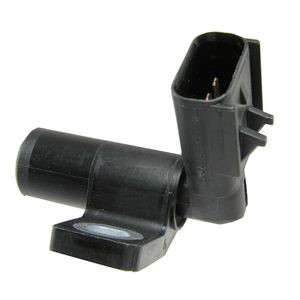

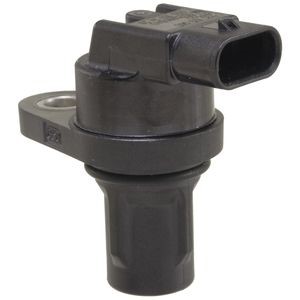

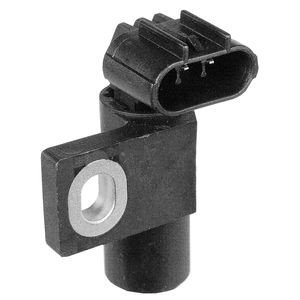

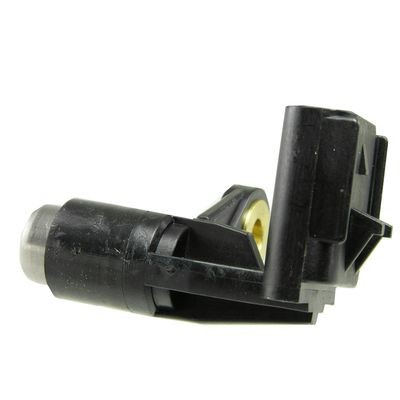

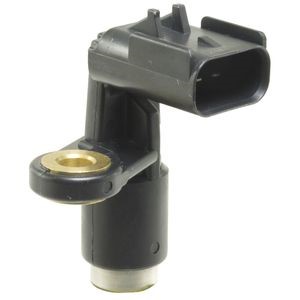

SENSOR

CAM SENSOR
93-97 ALL

CAM SENSOR
99-04 ALL EXC PACIFICA

CAM SENSOR
05-06 ALL
04-06 PACIFICA

CAM SENSOR
07-10 ALL

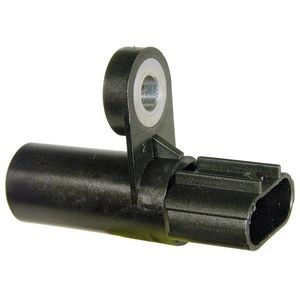

CRANK SENSOR
93-00 ALL

CRANK SENSOR
00-06 ALL

CRANK SENSOR
07-10 ALL

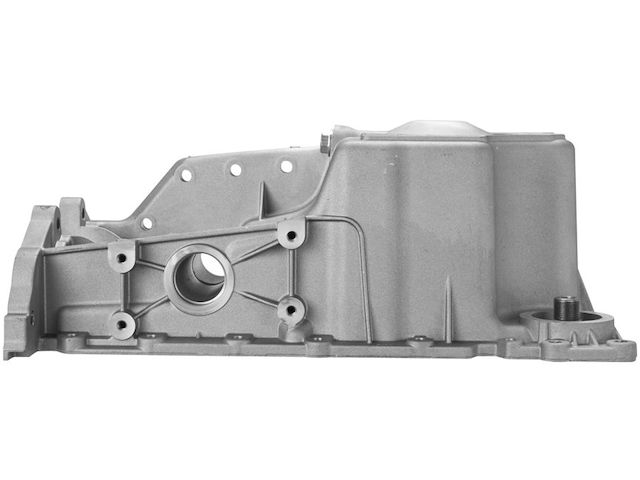

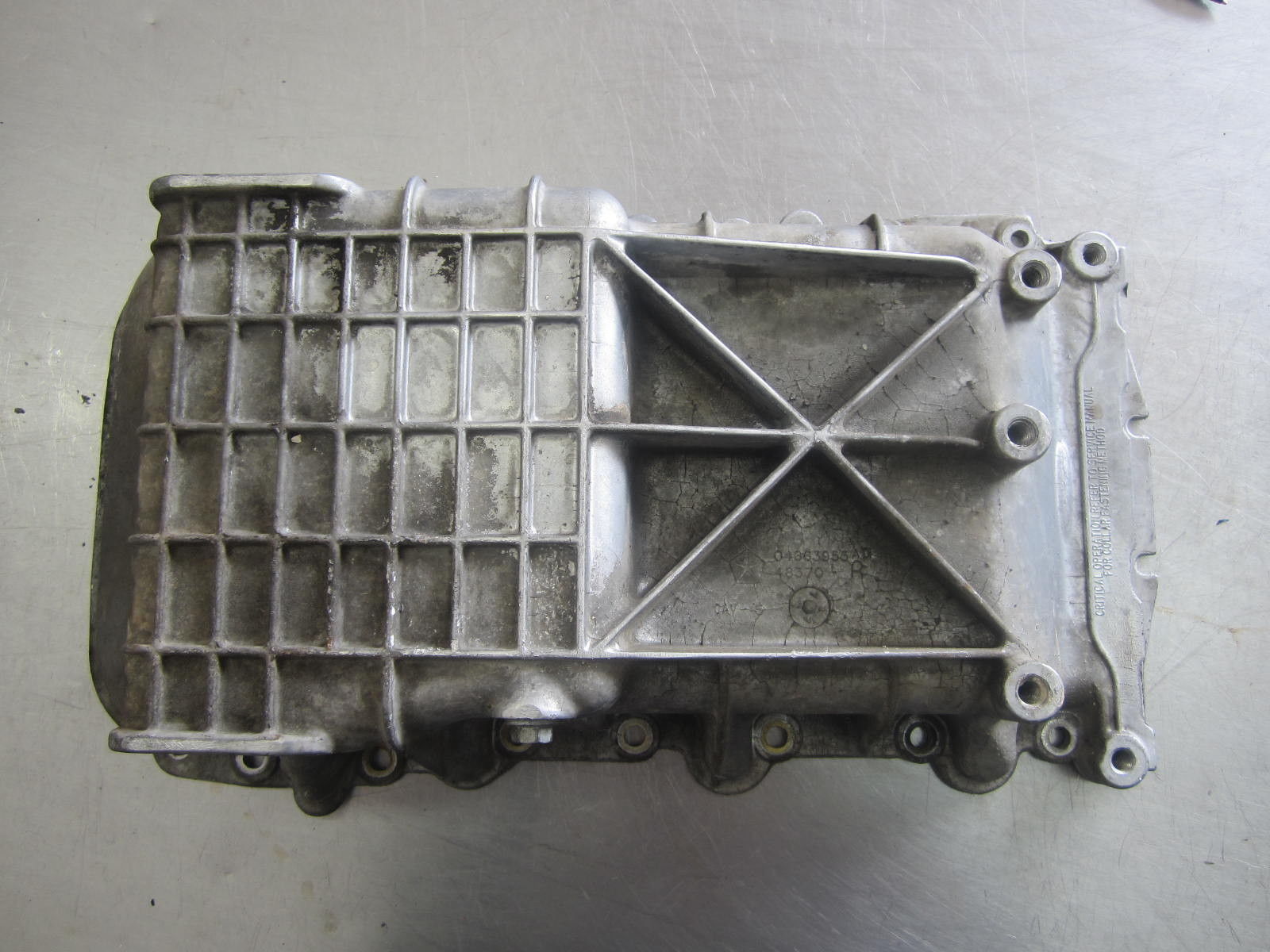

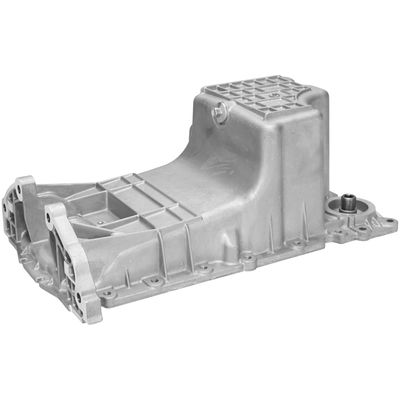

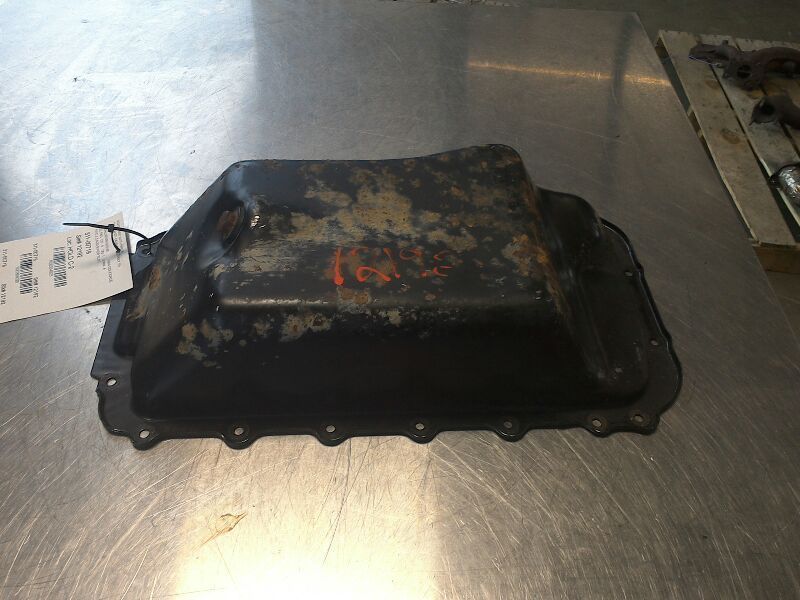

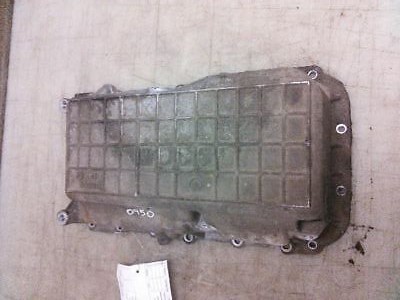

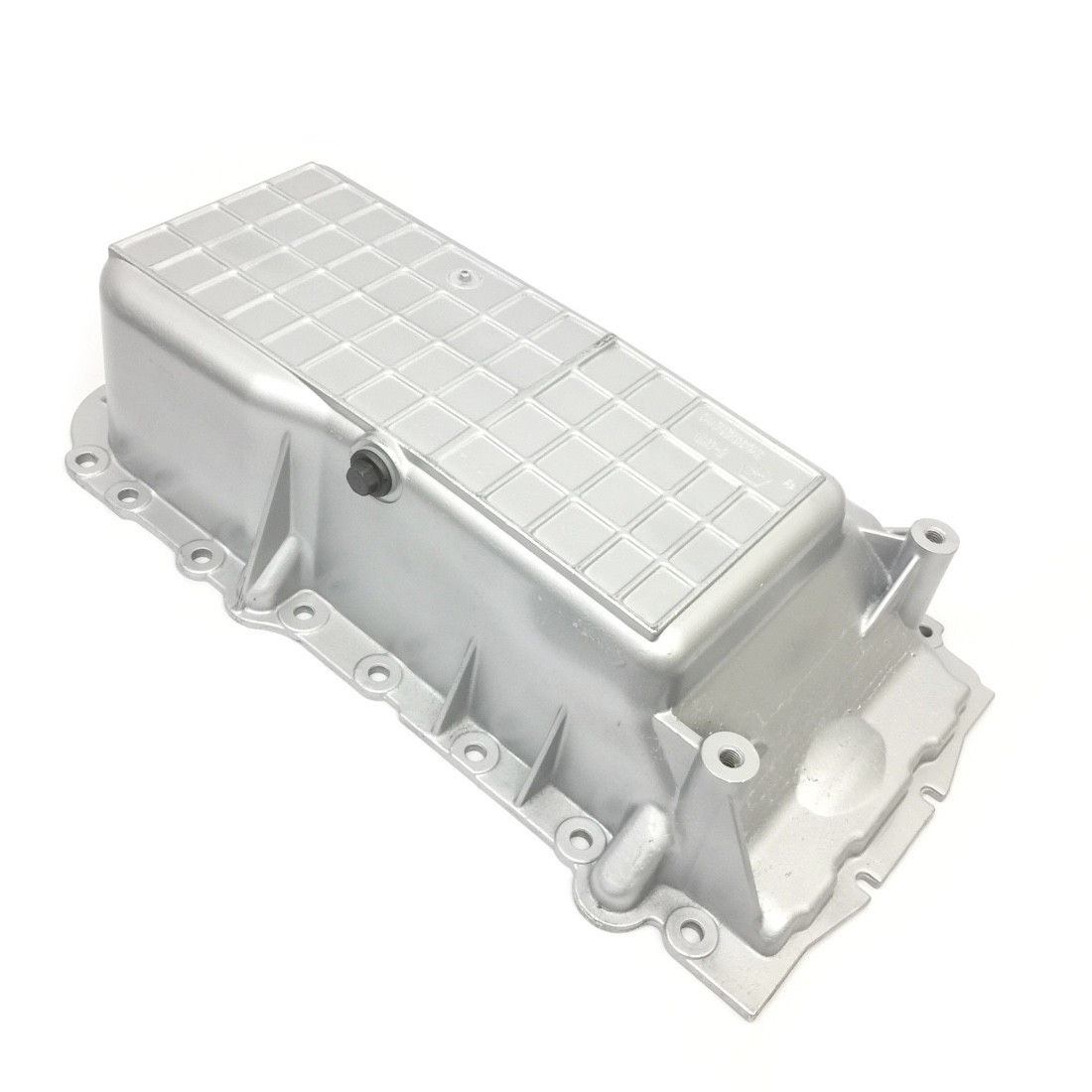

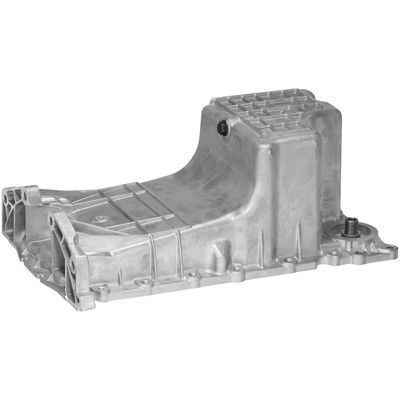

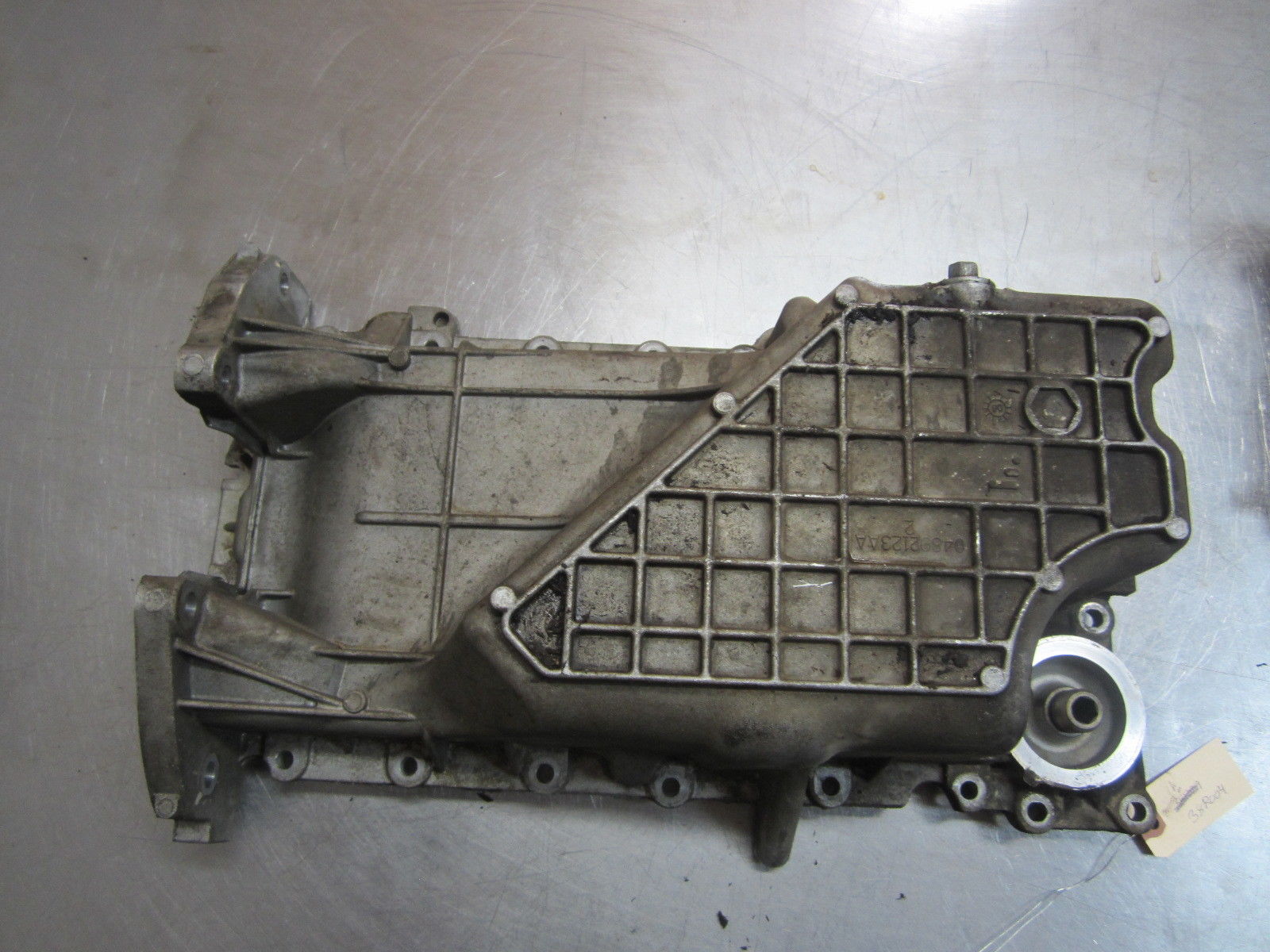

OIL PAN

93-97 CONCORDE INTREPID VISION
94-97 LHS
94-96 NEW YORKER
97 PROWLER

99-04 300M CONCORD INTREPID
99-01 LHS
99-02 PROWLER

THRU BUILD DATE TDDE92363
TAG ON MANIFOLD
04-05 PACIFICA

FROM BUILD DATE TDDE92373
TAG ON MANIFOLD
04-06 PACIFICA

RWD
05 300 MAGNUM

AWD
05-10 300
06-10 CHARGER
05-08 MAGNUM

RWD
4 SPEED TRANS
06-10 300 CHARGER
09-10 CHALLENGER
06-08 MAGNUM

RWD
5 SPEED TRANS
06-07 300 MAGNUM
06-10 CHARGER

07-08 PACIFICA
07-10 SEBRING
08-10 AVENGER
08 CARAVAN TOWN & COUNTRY

BRACKETS

*****

*****

*****

*****

*****

*****

*****

*****

*****

*****

*****

*****

*****

*****

*****

*****

*****
