TOYOTA 1.5 1NZFE

The 1NZ-FE is a 1.5 L (1497 cc) conventional Otto-cycle variant of the 1NZ-FXE with VVT-i. It retains the same bore and stroke, but the compression ratio is lowered to 10.5:1. Output is 81.2 kW (109 hp) at 6000 rpm with 141 Nm (103 lb·ft) of torque at 4200 rpm. The redline is 6400 rpm.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
1.5 ALUMINUM ALUMINUM DOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN
SENSORS THROTTLE BODY TIMING COVER VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY ENGINE TEMP HEAD TEMP CRANK TEMP NOTES
1.5 1NZFE 00-04 ECHO
04-06 XA/XB
1.5A TO O2 USE 1NZFEB
FROM 03 USE 1NZFEA
***** ***********
1.5 1NZFE 01-03 PRIUS 1.5B 1NZFEB ***** ***********
1.5 1NZFE 04-09 PRIUS 1.5C 1NZFEA ***** ***********
1.5 1NZFE 06-15 YARIS 1.5D 1NZFEA ***** ***********
1.5 1NZFE 12-15 PRIUS C 1.5E SAME AS ENGINE ***** ***********

VALVE INFORMATION

MAKE MODEL YEAR RANGE
SCION XA 2004-2006
SCION XB 2004-2006
TOYOTA ECHO 2000-2005
TOYOTA PRIUS 2001-2009
TOYOTA YARIS 2006-2010
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 25.4 5 88 1 *TOY15AU
INTAKE 30.5 5 89.2 1 *TOY15AU

SENSORS

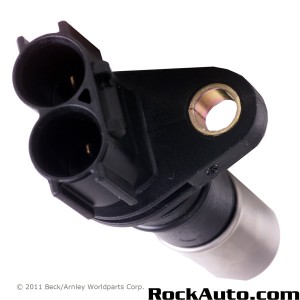

CAMSHAFT POSITION SENSOR
04-06 XA XB
00-05 ECHO
01-09 PRIUS
12-16 PRIUS C
07-16 YARIS

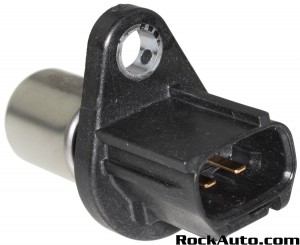

CRANKSHAFT POSITION SENSOR
04-06 XA XB
00-05 ECHO
01-09 PRIUS
12-16 PRIUS C
07-16 YARIS

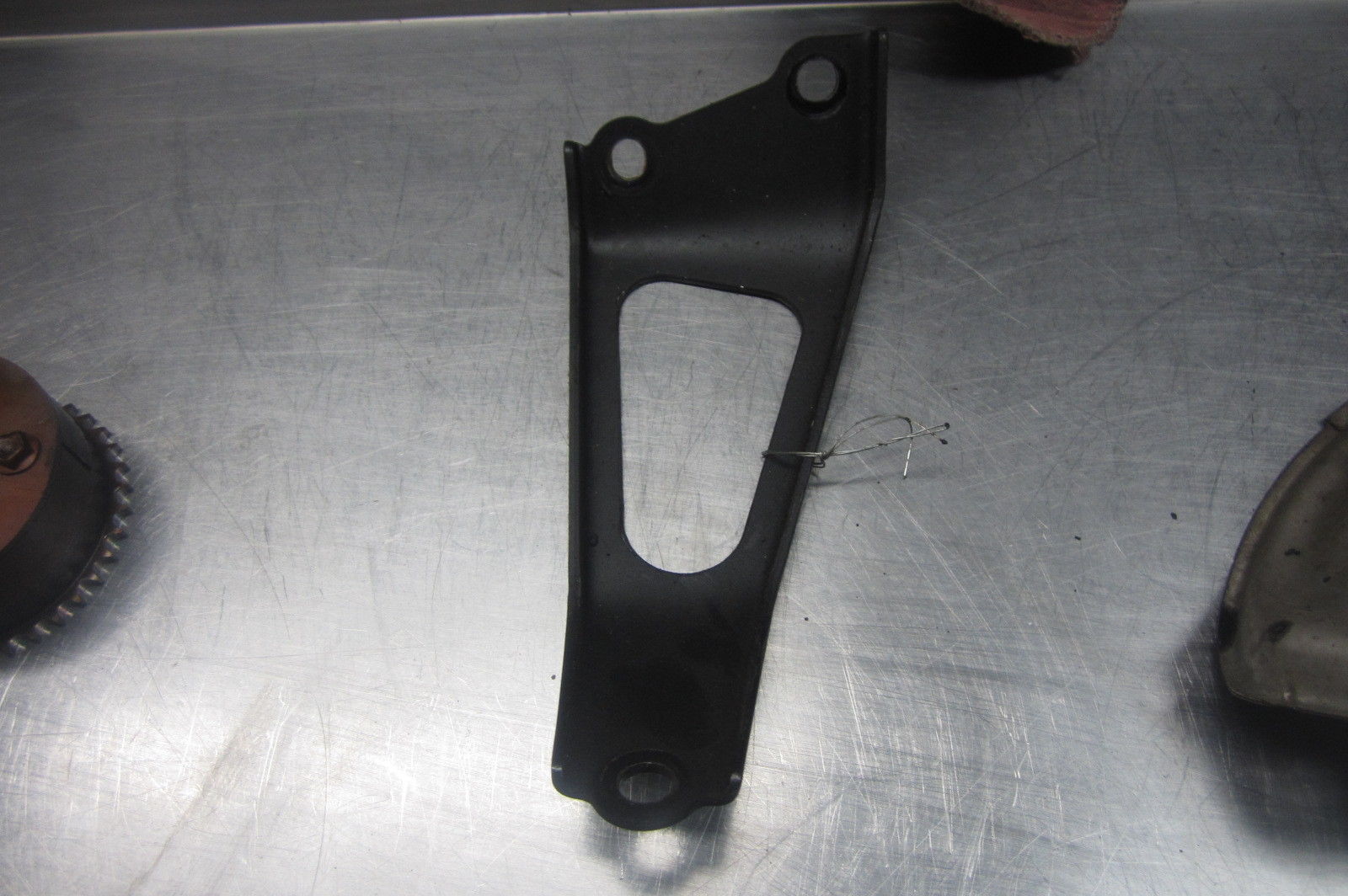

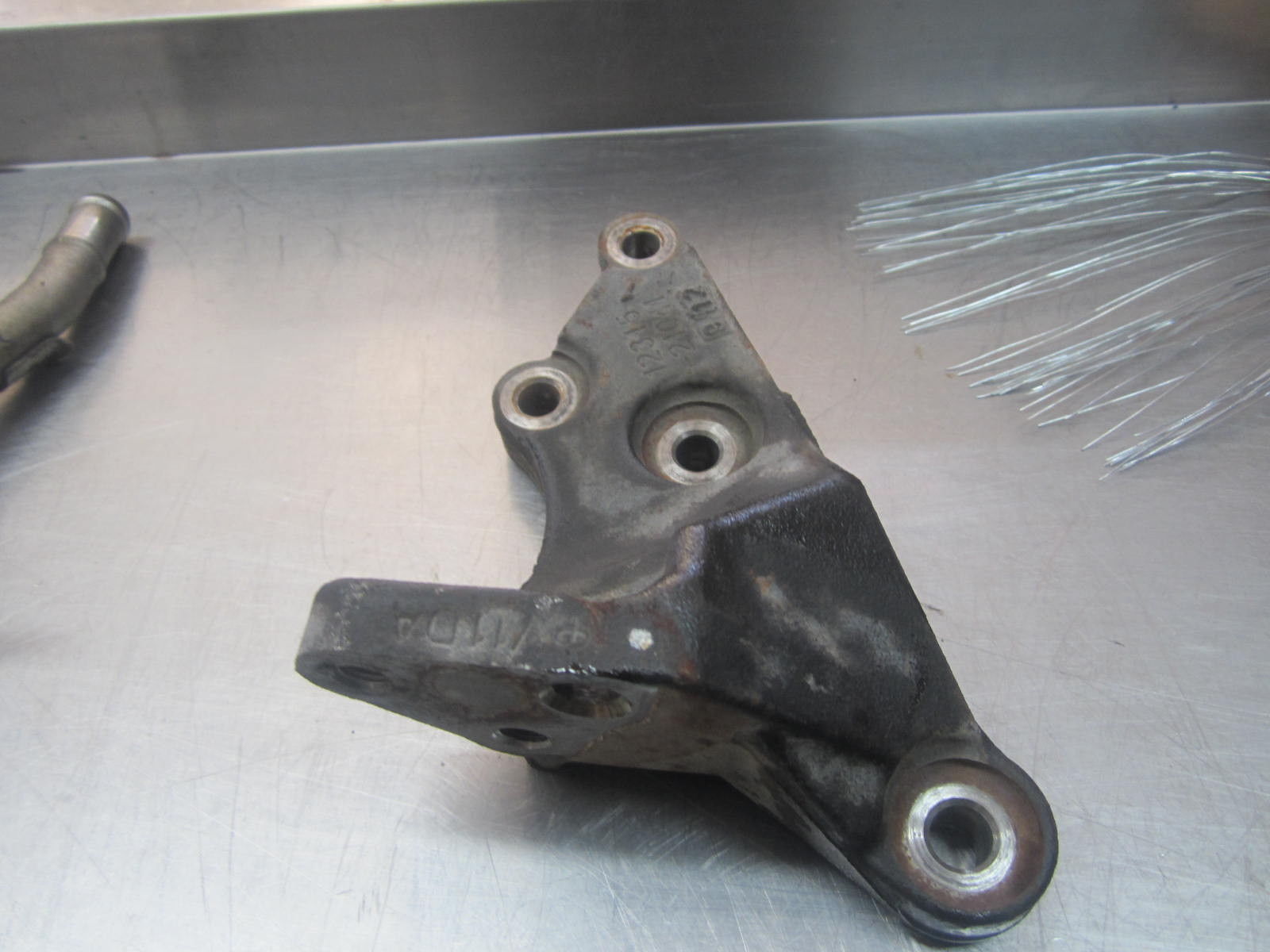

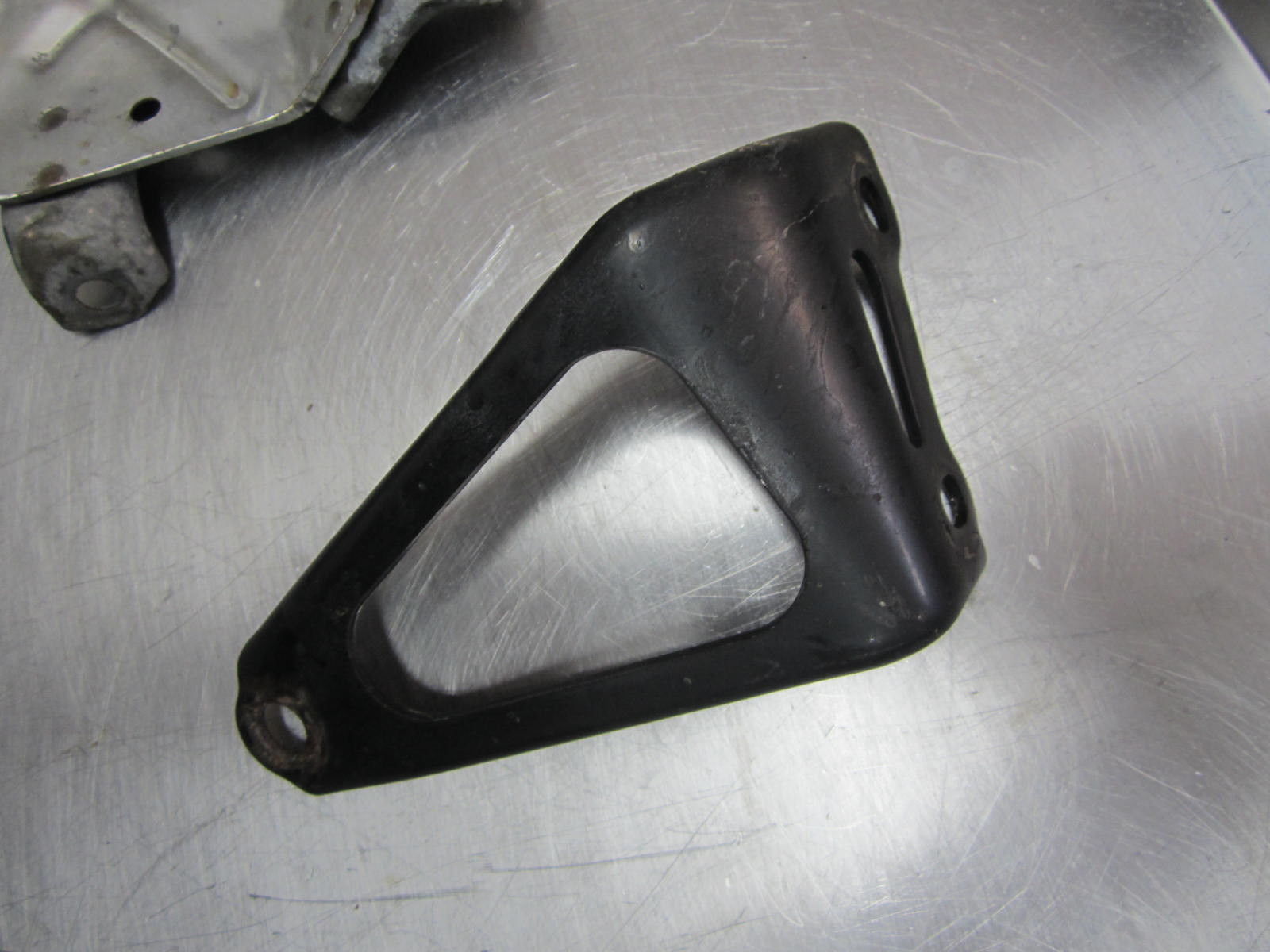

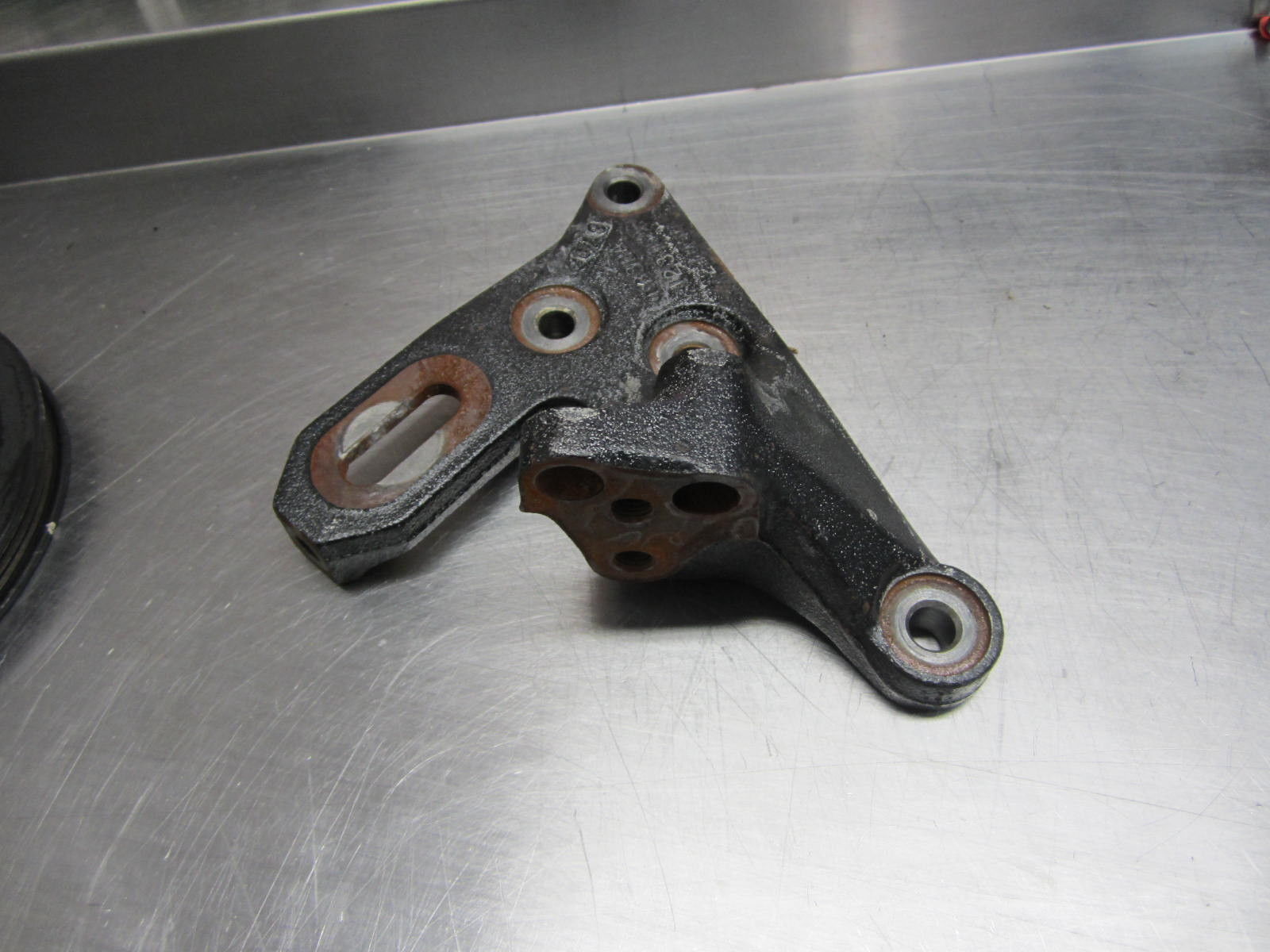

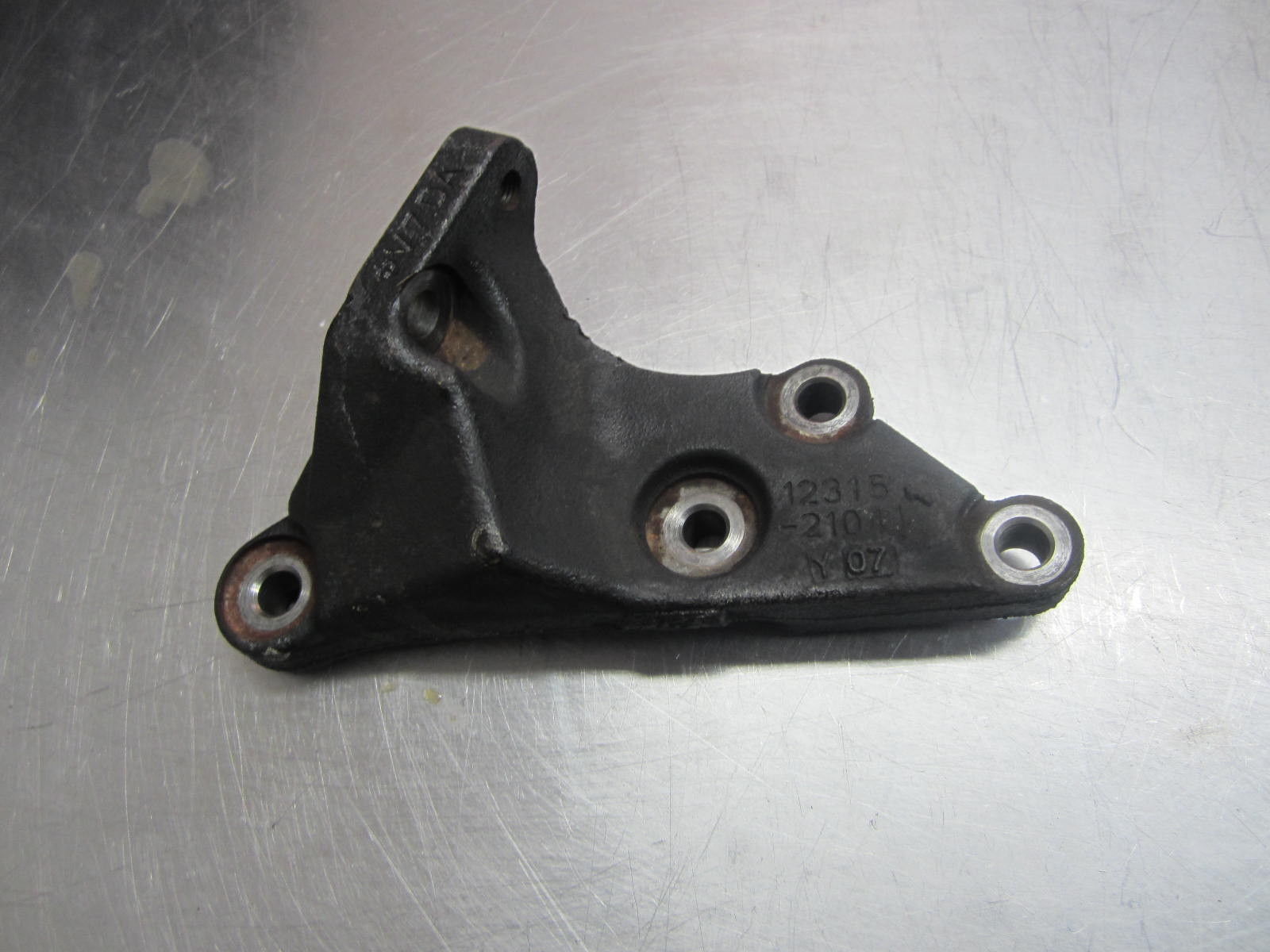

BRACKETS

MOTOR MOUNT
BELT TENSIONSER BRAKET
PRIUS

INTAKE MANIFOLD SUPPORT BRACKET
PRIUS

MOTOR MOUNT BRACKET
YARIS

EXHAUST SUPPORT BRACKET
XB XA

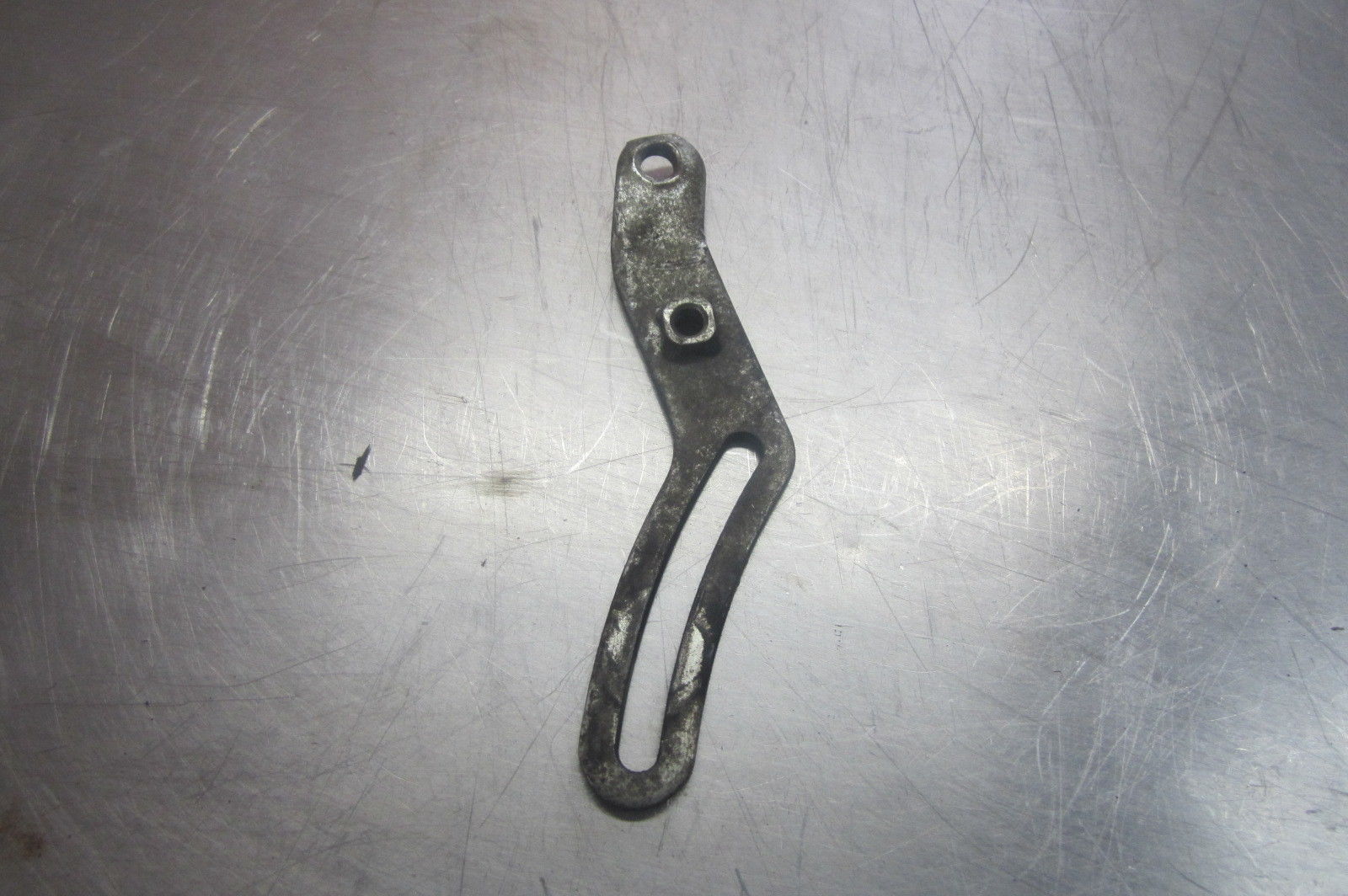

ADJUSTMENT BRACKET
ALTERNATOR
XA XB

MOTOR MOUNT BRACKET
XA XB
SAME AS YARIS?

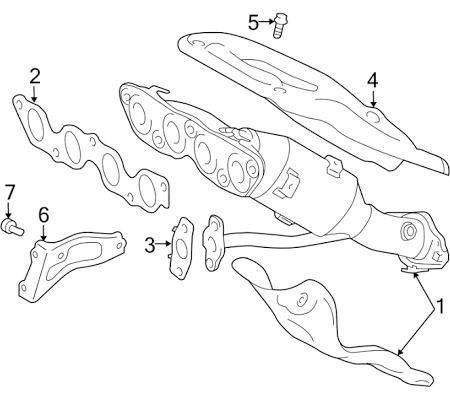

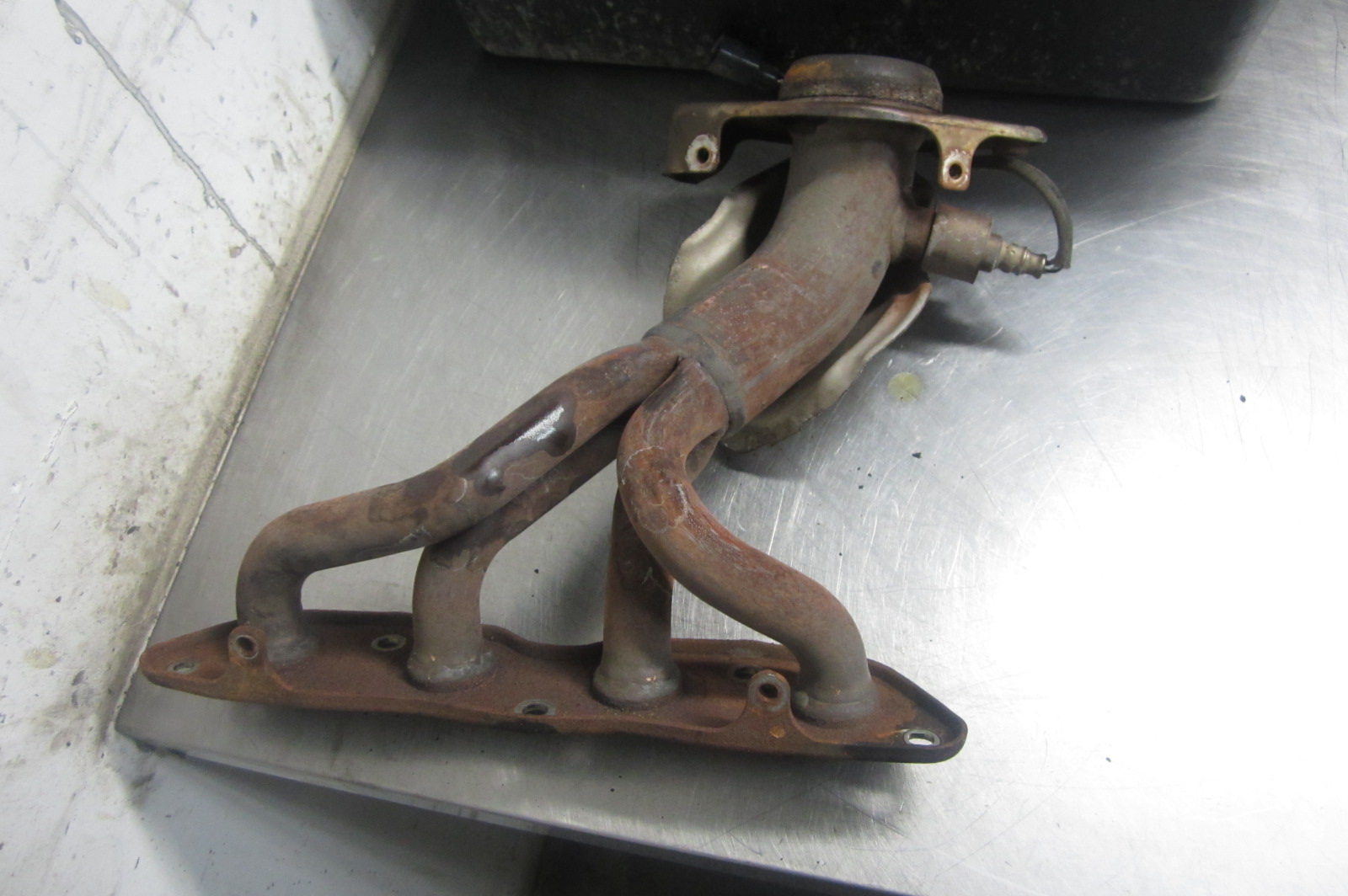

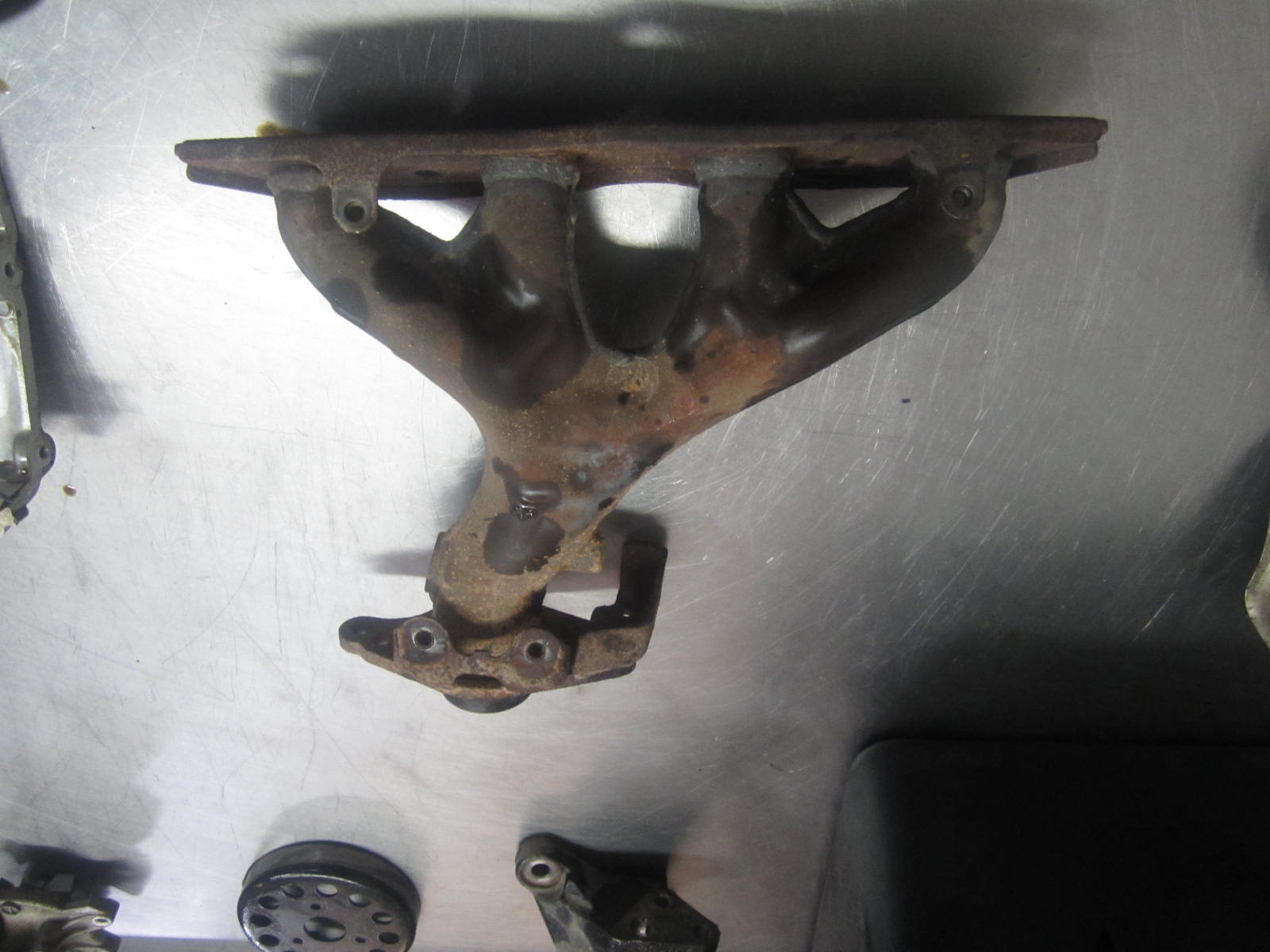

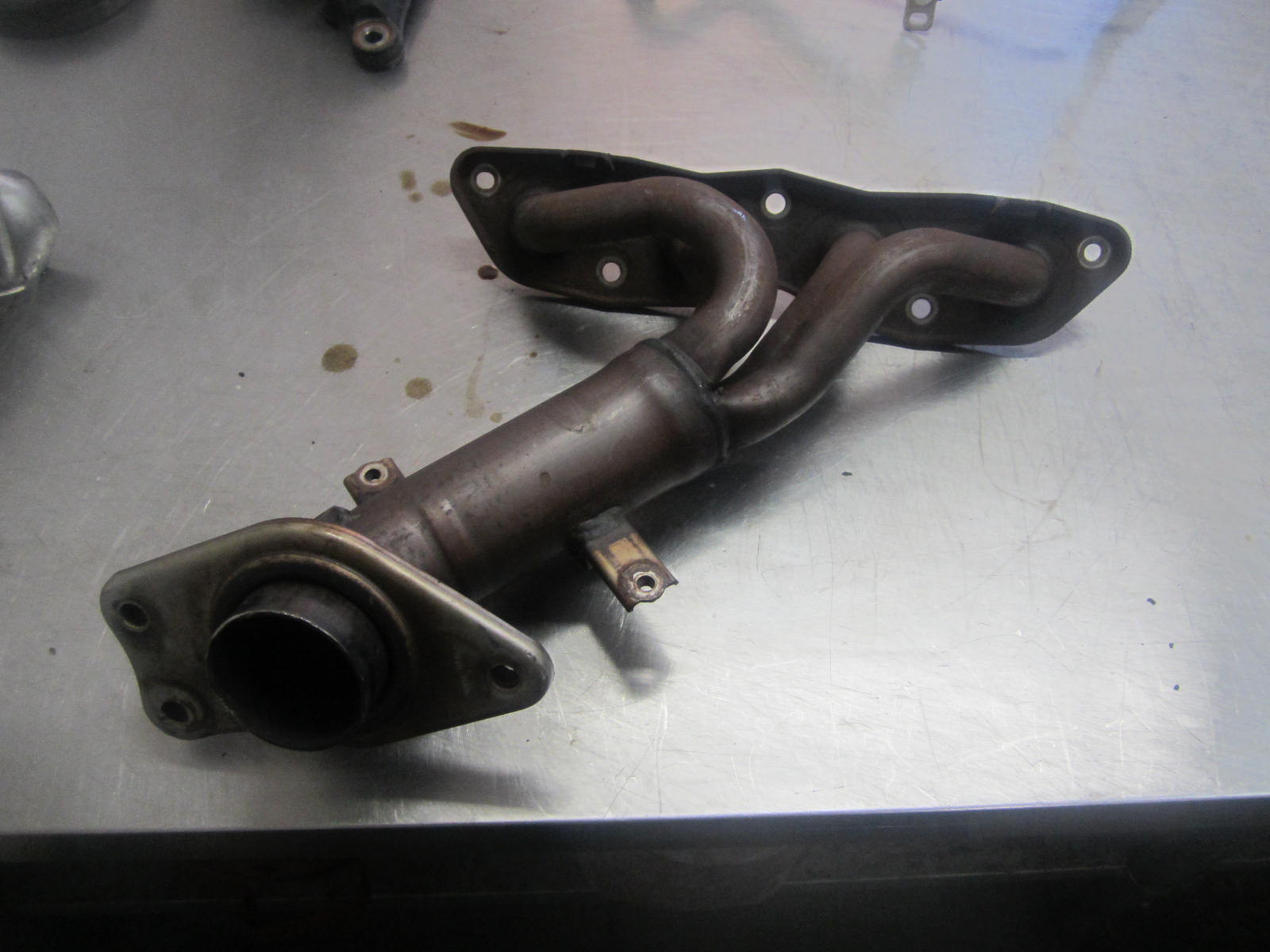

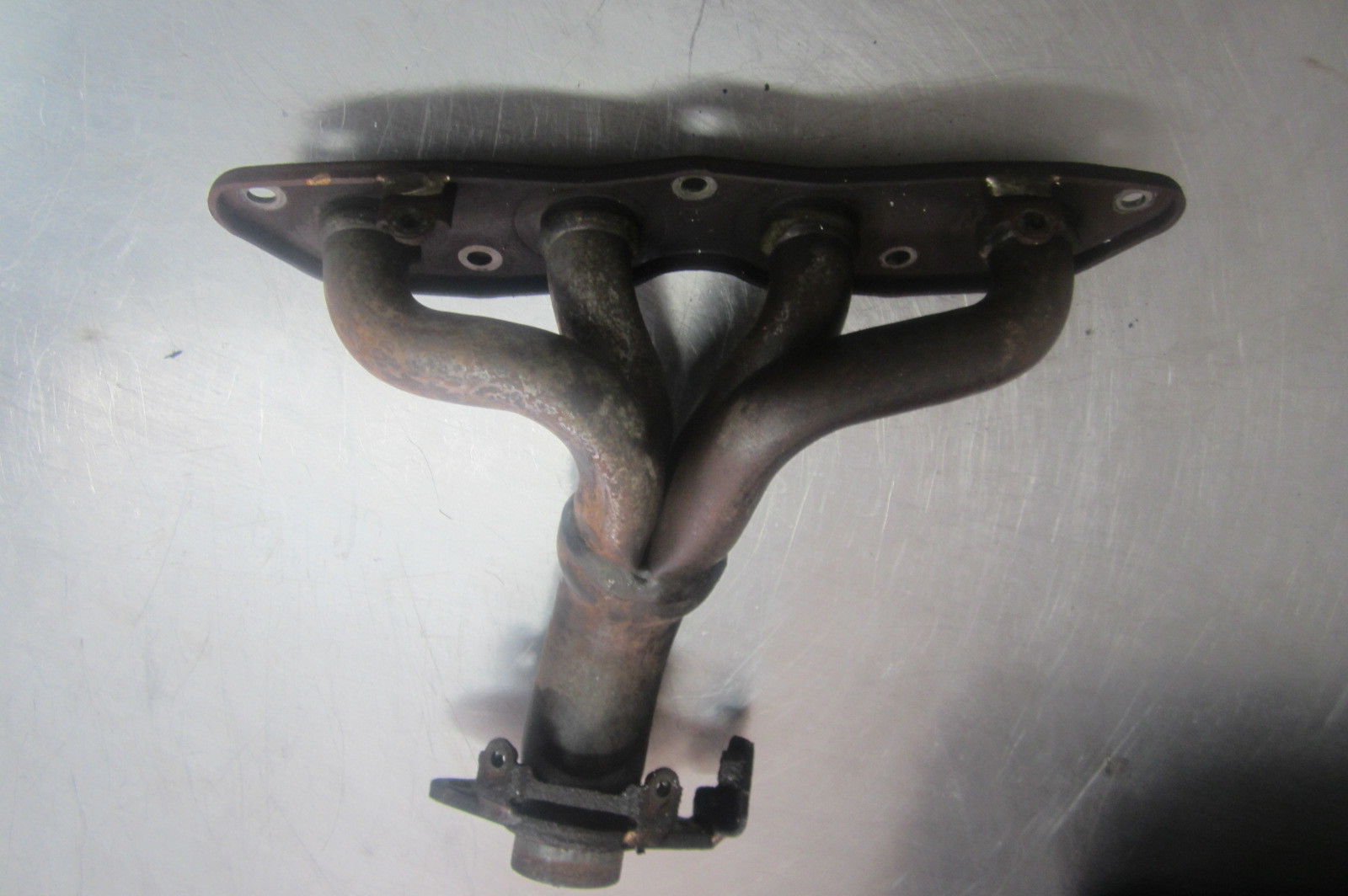

EXHAUST

00-05 ECHO
04-06 XA XB

01-03 PRIUS

04-09 PRIUS

06-12 YARIS

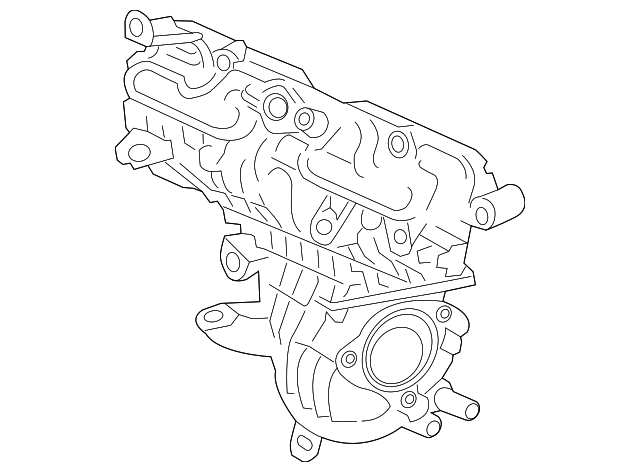

INTEGRAL CATALITIC CONVERTER
12-15 PRIUS C

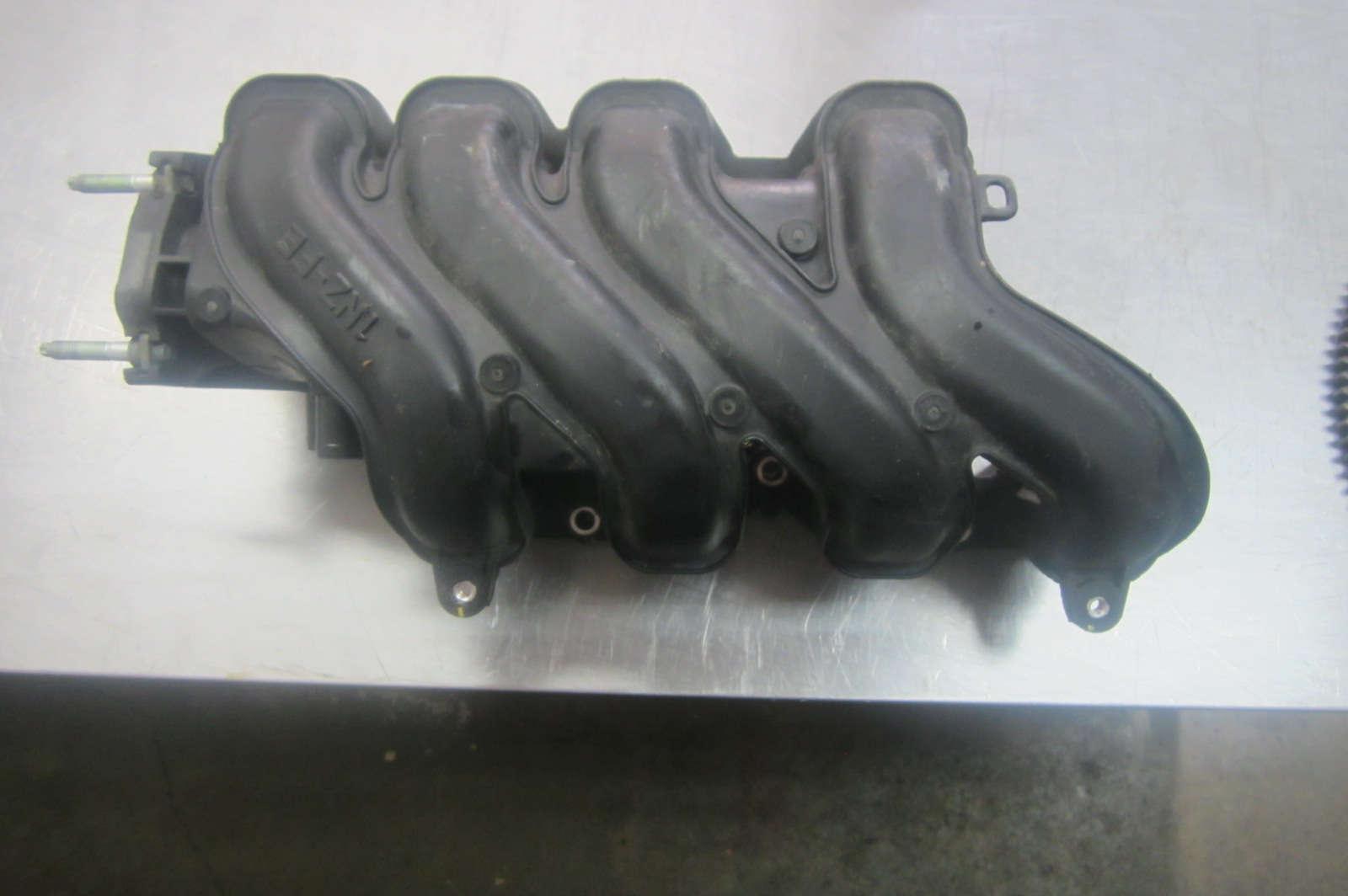

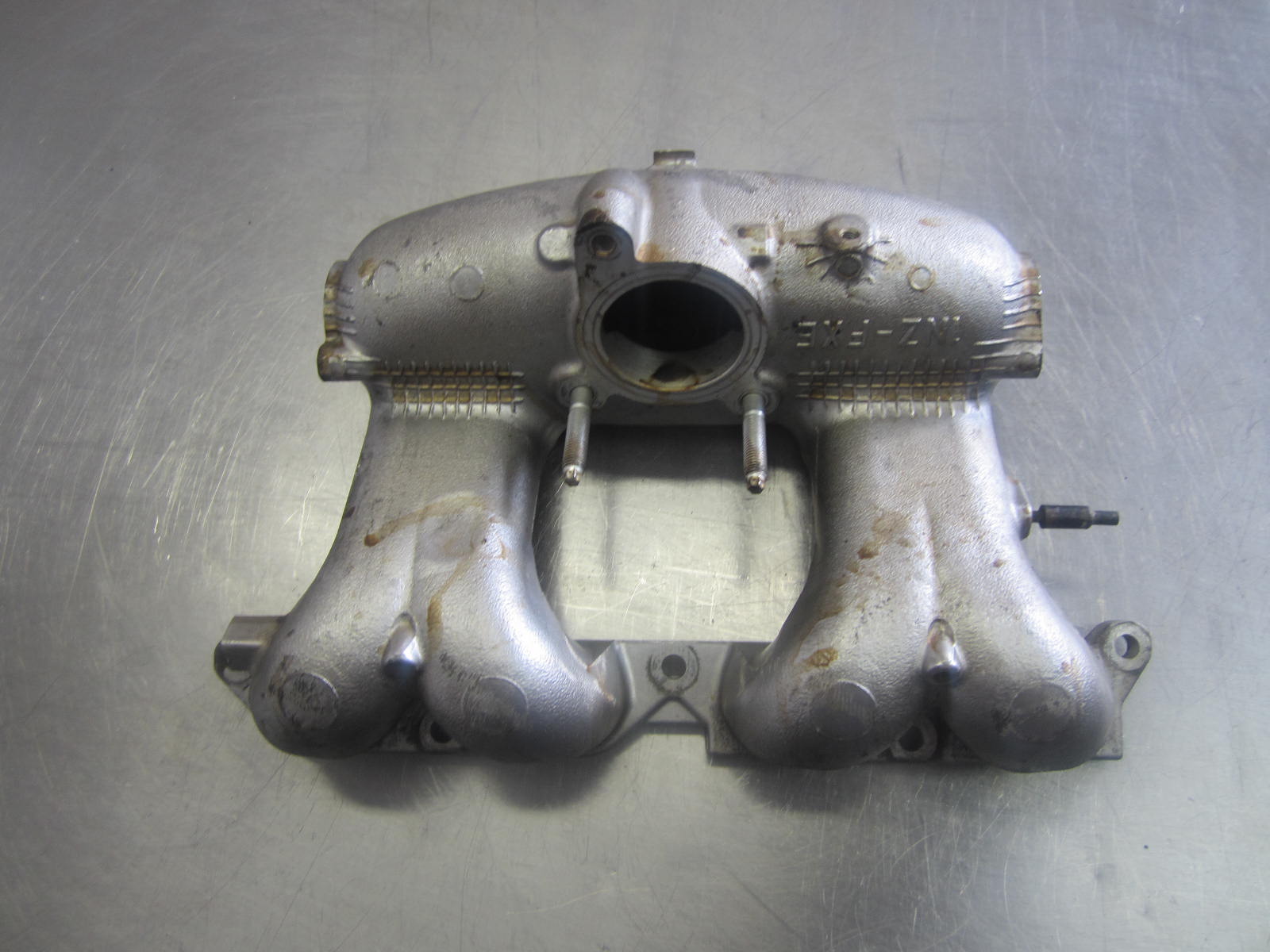

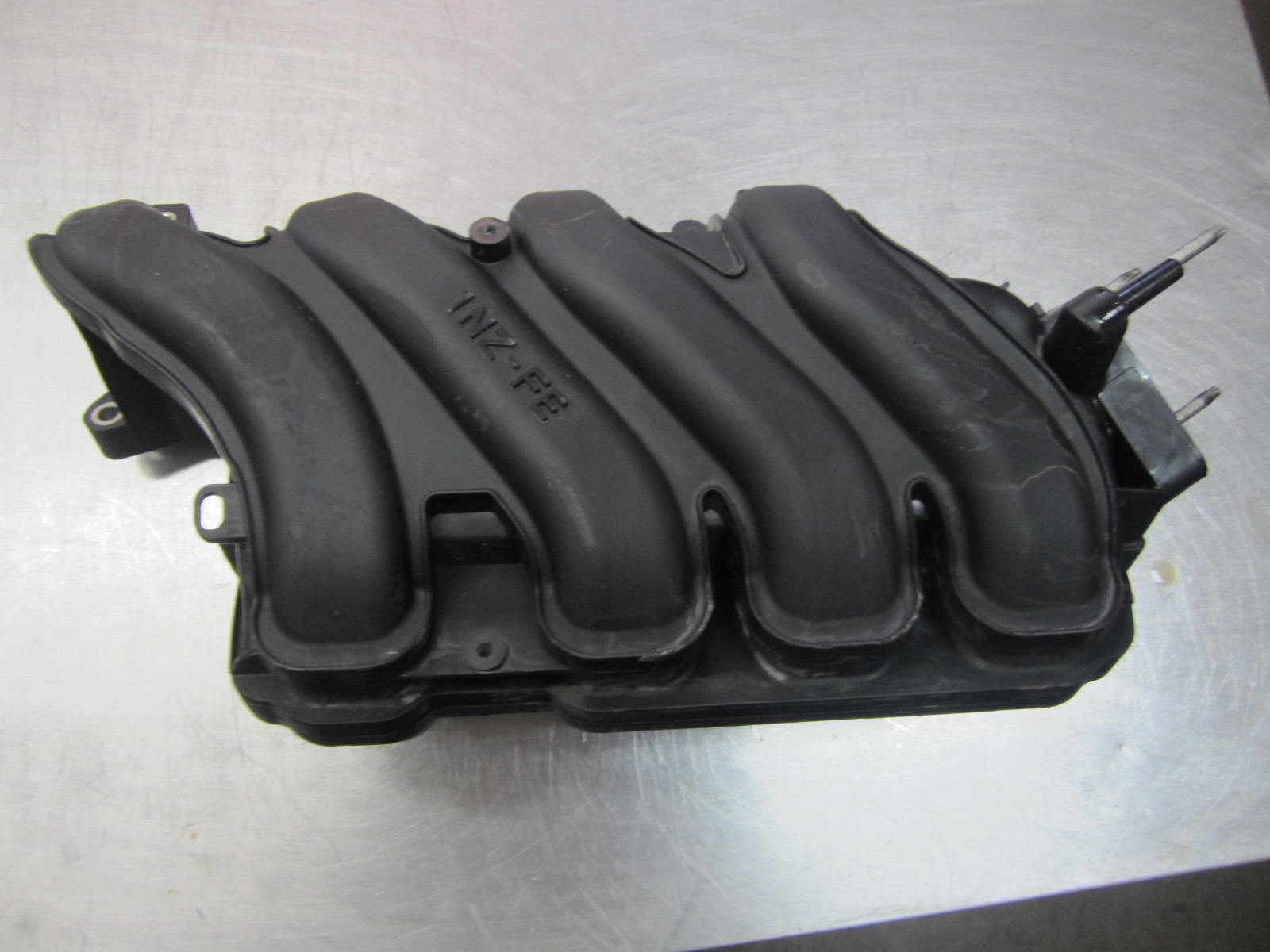

INTAKE MANIFOLD

00-05 ECHO
04-06 XA XB

01-09 PRIUS

06-15 YARIS

12-15 PRIUS

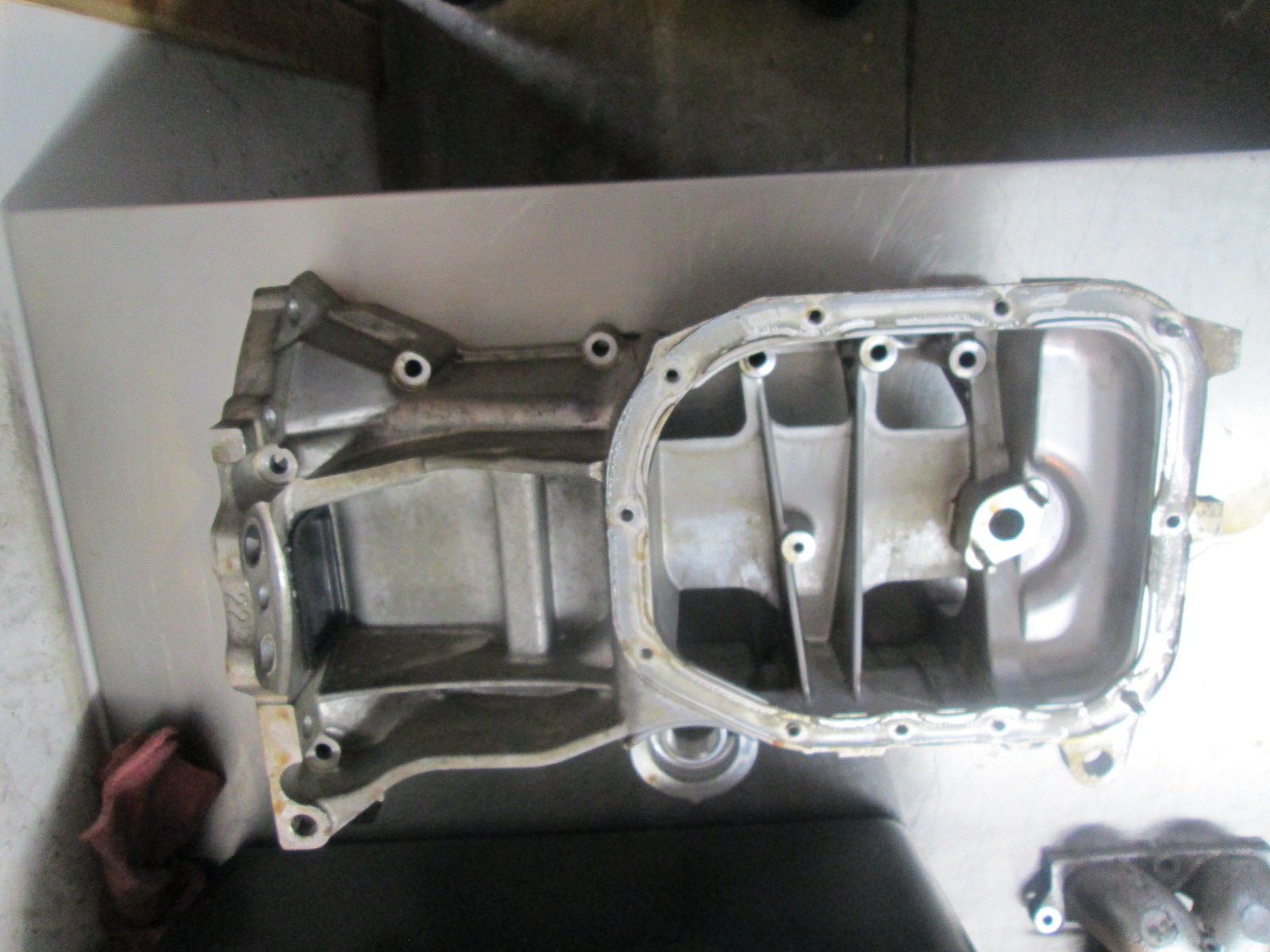

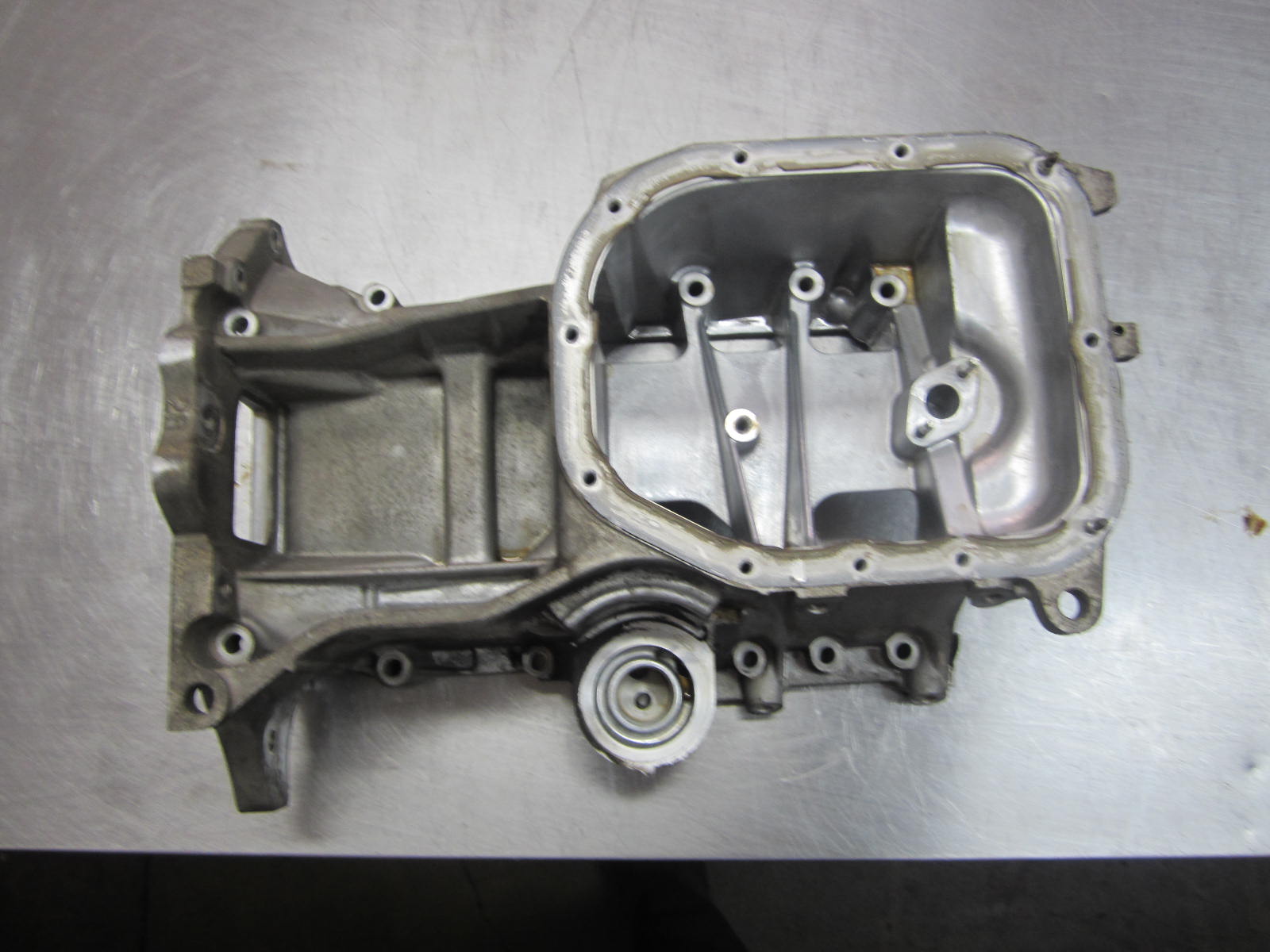

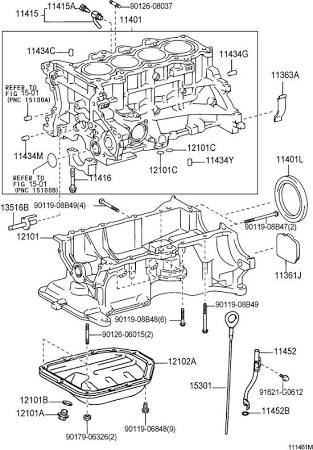

OIL PAN

ONE BOLT HOLE ON LOWER CENTER
00-05 ECHO
04-06 XA XB
06-15 YARIS

TWO BOLT HOLES ON LOWER CENTER
01-09 PRIUS

12-15 PRIUS

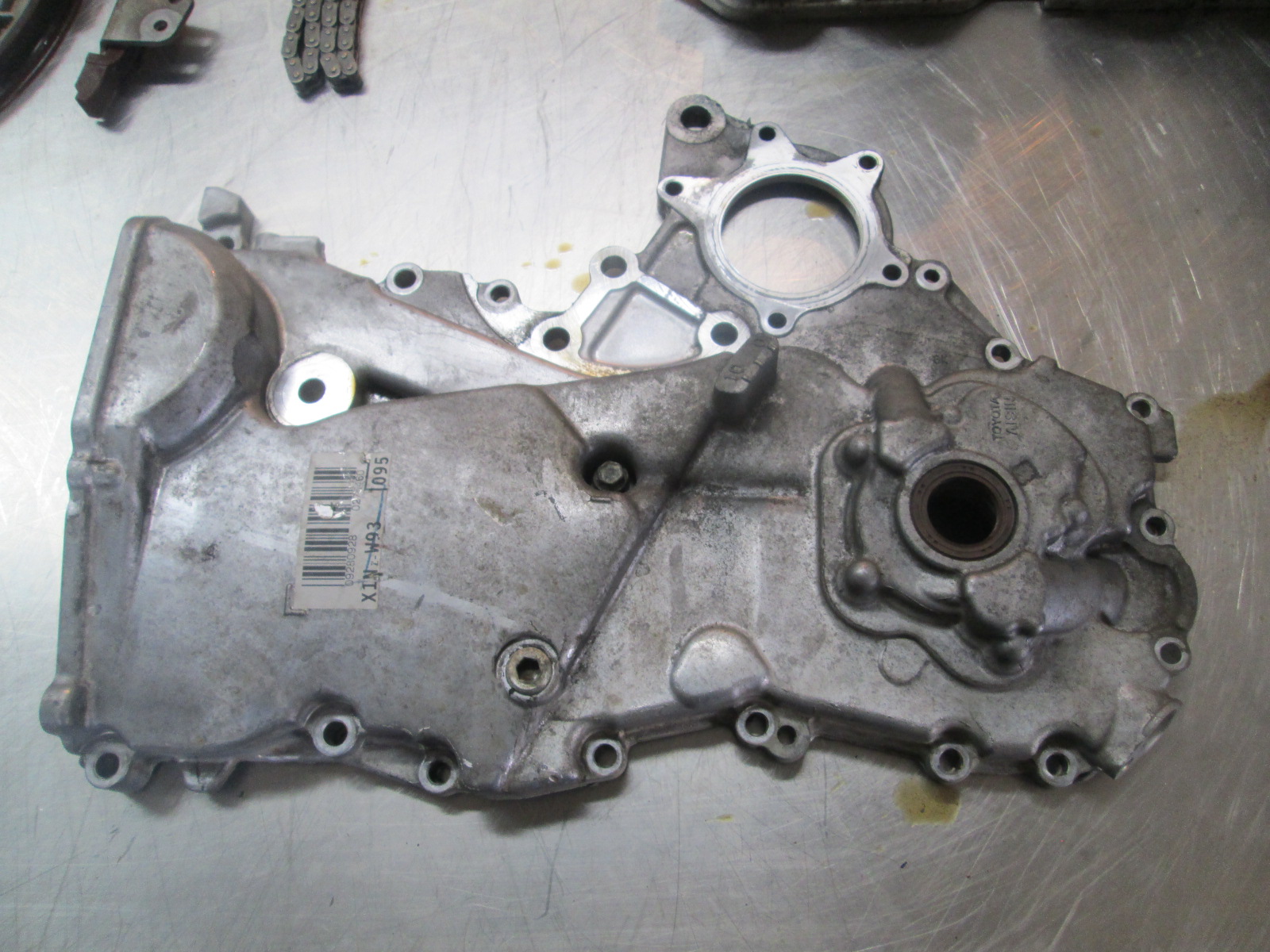

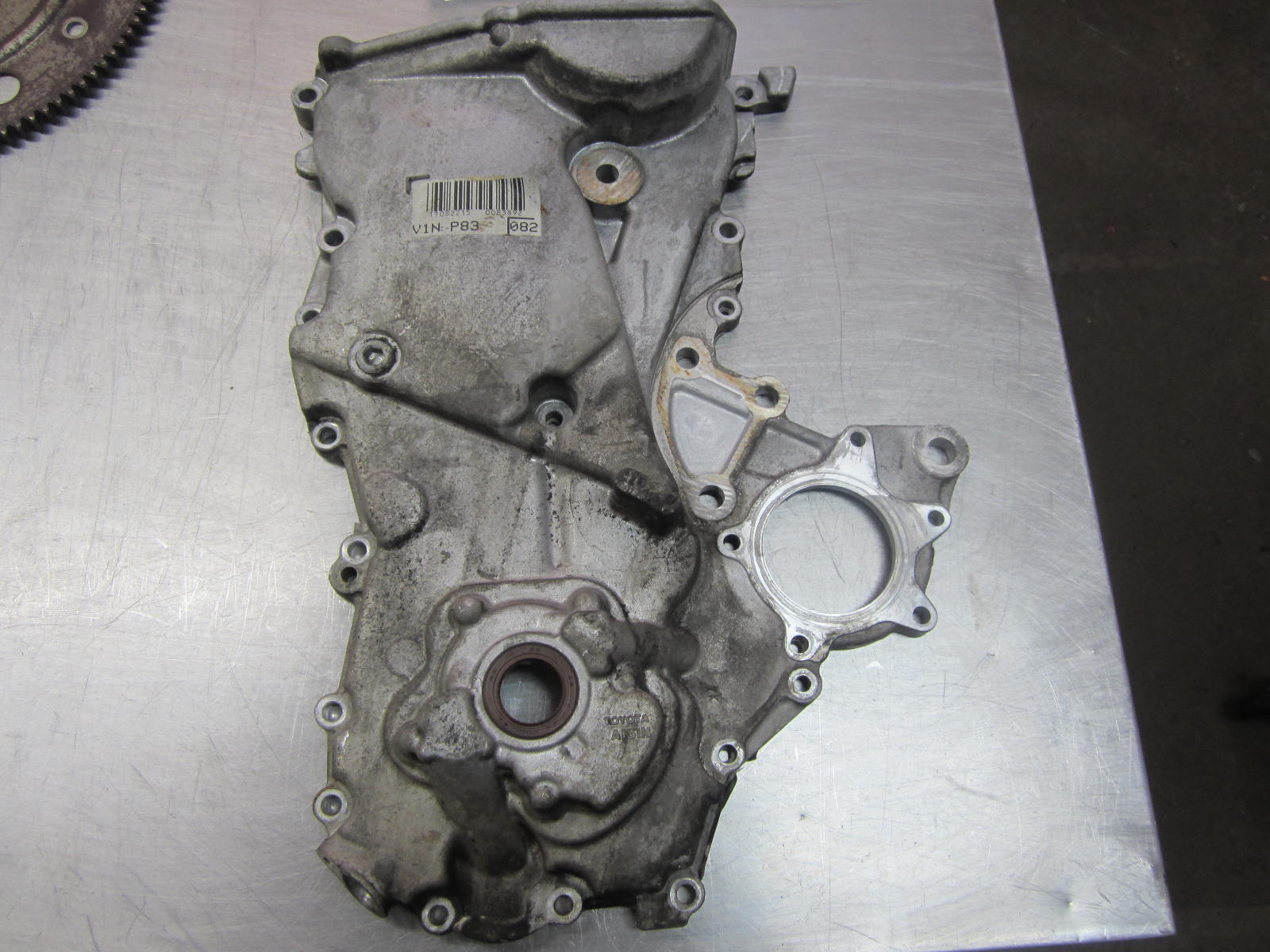

TIMING COVER

00-05 ECHO
04-06 XA XB
06-15 YARIS

01-09 PRIUS

12-15 PRIUS

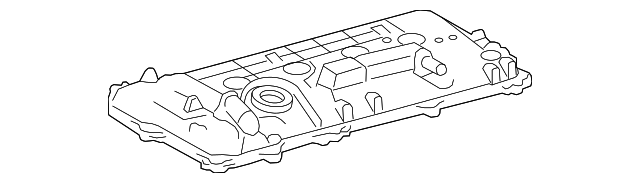

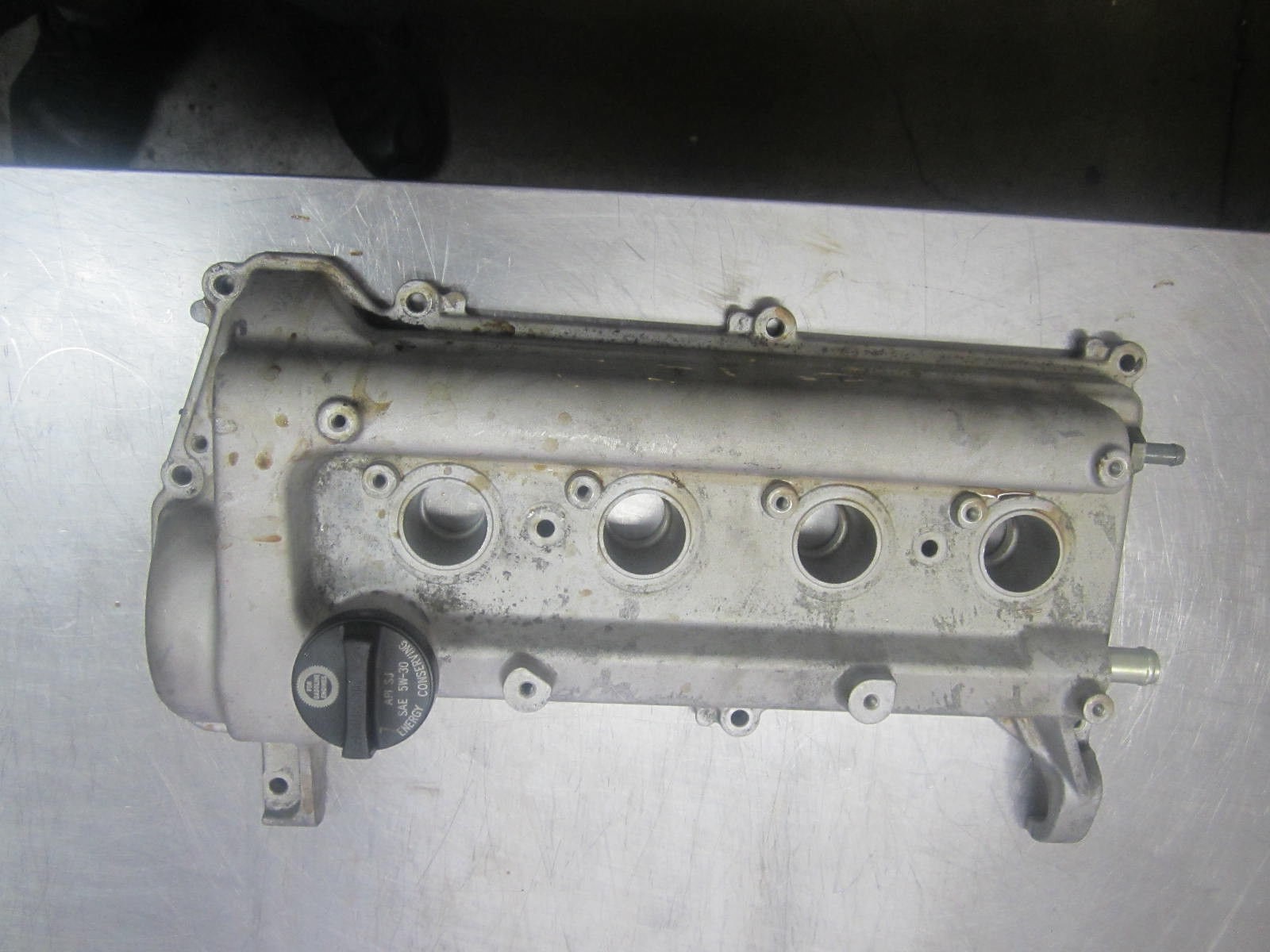

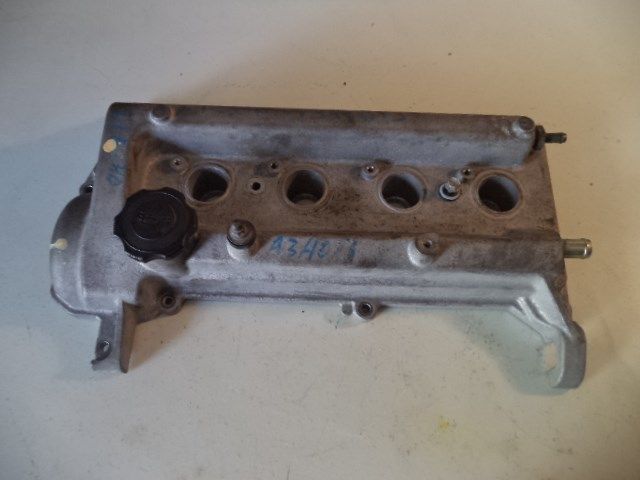

VALVE COVER

00-05 ECHO
04-06 XA XB
06-16 YARIS

01-09 PRIUS

12-16 PRIUS

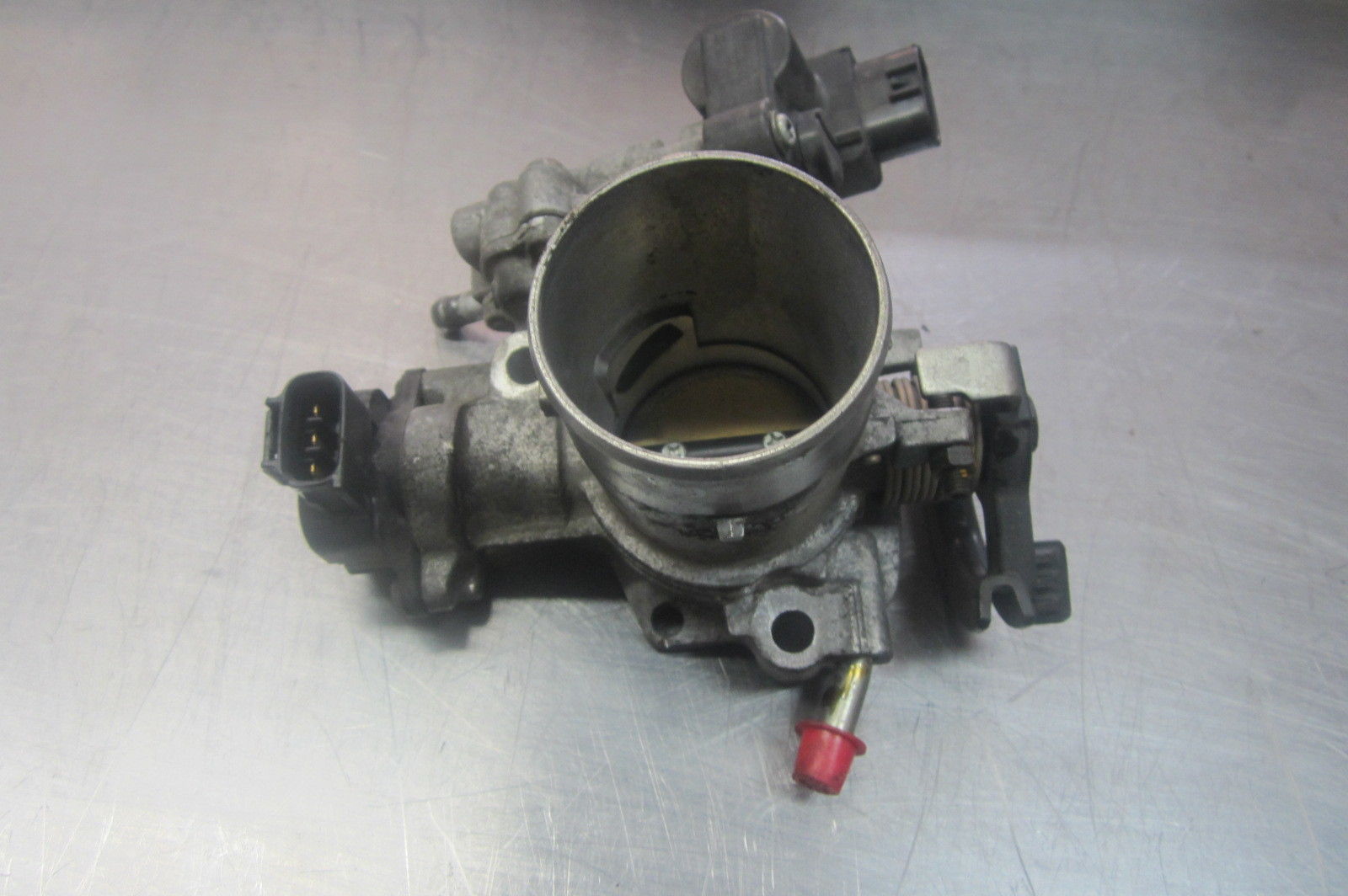

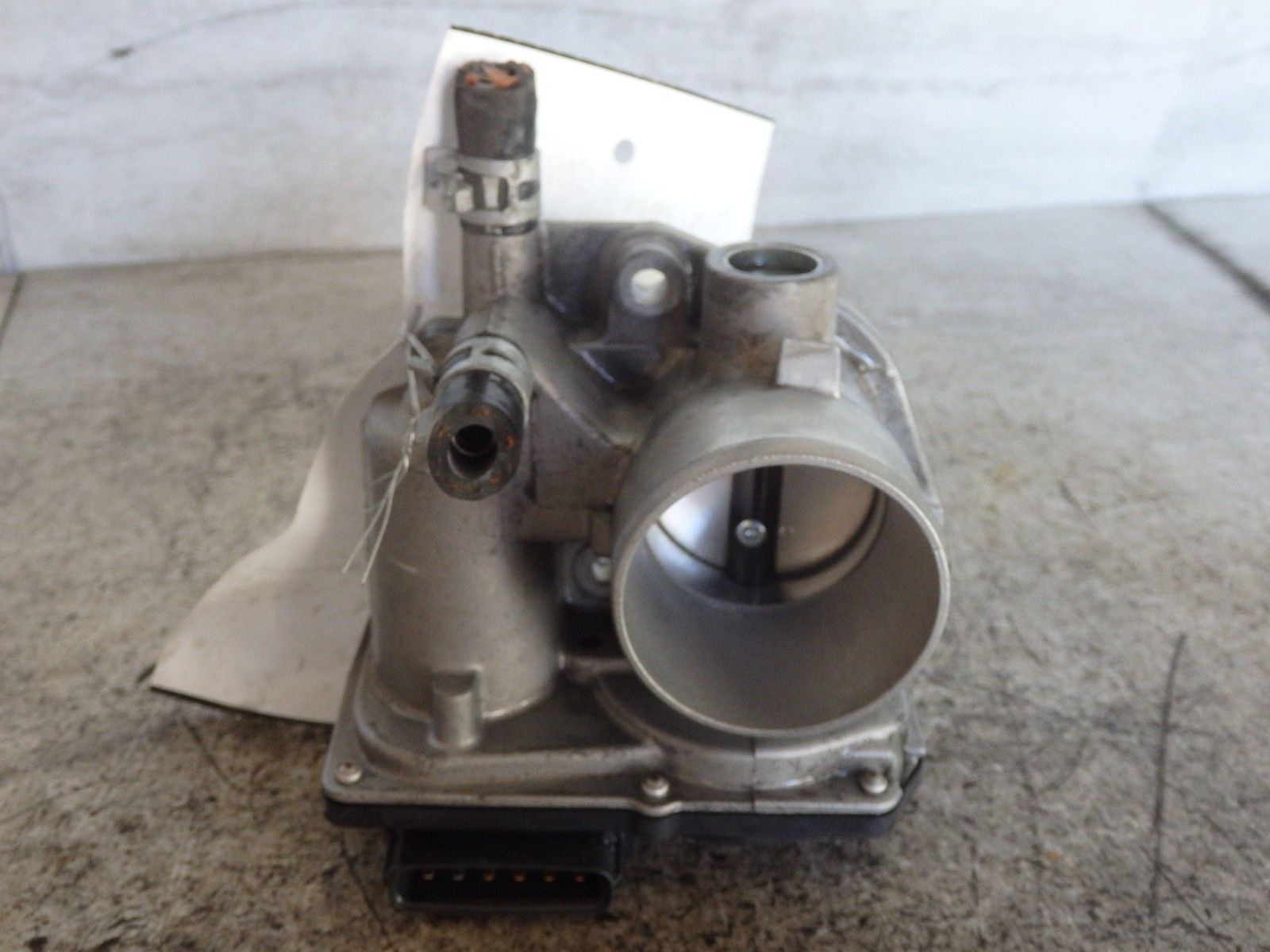

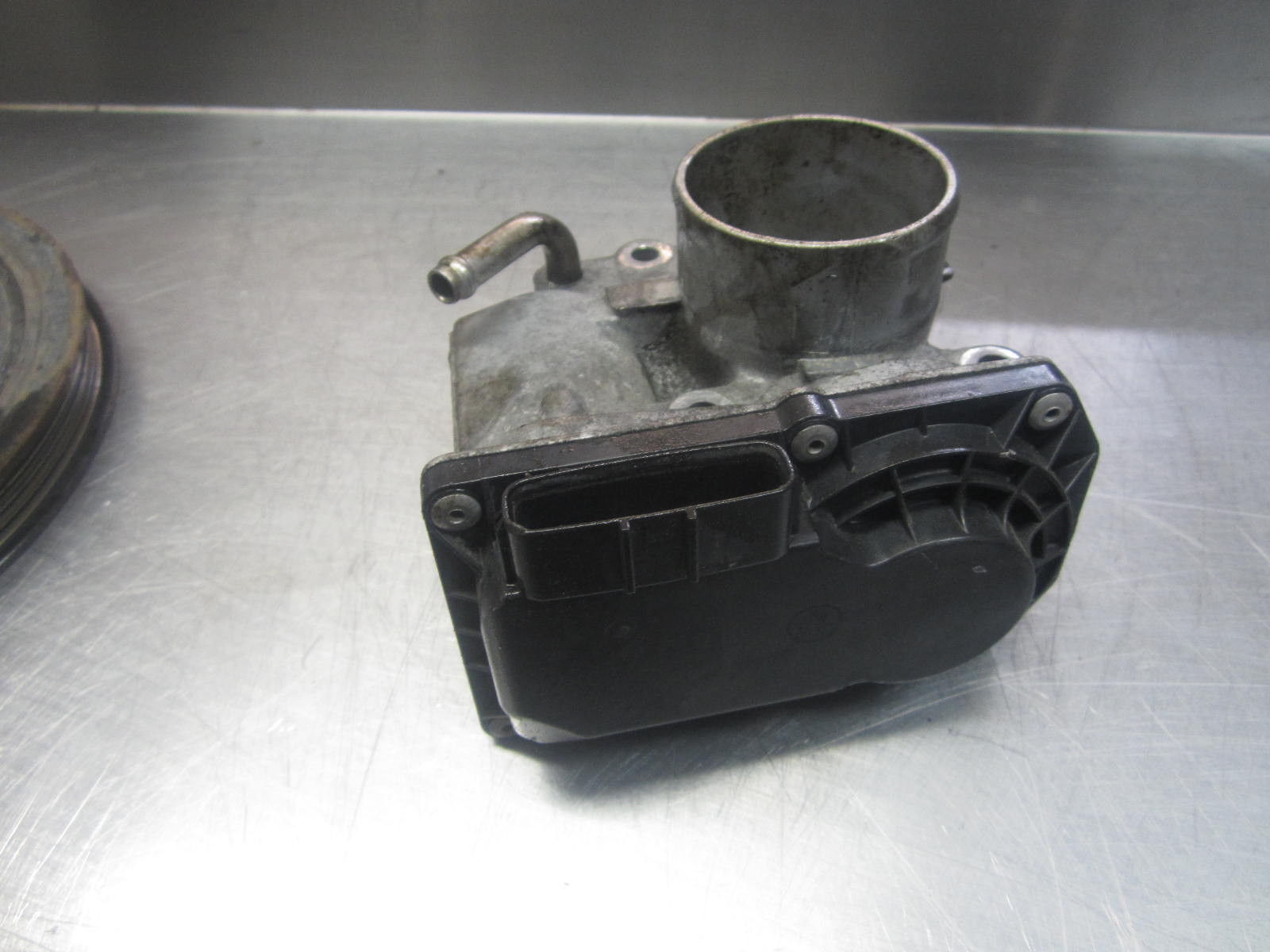

THROTTLE BODY

00-05 ECHO
04-06 XA XB

06-15 YARIS

01-09 PRIUS

12-16 PRIUS
