TOYOTA 1.6 4AFE

The fuel injected 4A-FE is the successor of the carbureted 4A-F. It was manufactured between 1987–2001. Toyota designed this engine with fuel economy in mind. The 4A-FE is basically the same as the 4A-F (introduced in the previous generation of Corollas), the most apparent difference being the electronic fuel injection system as noted by the E. The engine was succeeded by the 3ZZ-FE, a 1.6-liter engine with VVT-i technology. There are three generations of this engine and can be identified by the external shape of the engine. The first generation (1987–1993) featured a plate on the head which read "16 valve EFI" and fuel injectors in the head.[13] The second generation had a higher profile cam design in the head, a cam cover with ribs throughout its length, and fuel injectors in the intake manifold runners. Mechanically, the late-model motors received MAP load sensing and redesigned pistons, intake ports, and intake manifold. The second generation engine was produced from 1992–1998 (1993–1997 in the US).[13] The third generation (1997–2001) was released exclusively for the Asian market (Japan, Philippines, Thailand, Indonesia, and Malaysia) only. Although it is very similar to the second generation externally, it only has a slight difference in the top section of the intake manifold and throttle body. This last generation also has a higher additional output of 3.7 kW (5 bhp) compared to the second generation[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
1.6 CAST IRON ALUMINUM SOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN THROTTLE BODY
SENSORS TIMING COVER TIMING SET VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY ENGINE TEMP HEAD TEMP CRANK TEMP NOTES
1.6 4AFE 88-93 COROLLA 1.6A 1.6A ***** 4WD
1.6 4AFE 89-92 PRIZM
90-93 CELICA
90-92 COROLLA
1.6B 1.6A
PRIZM USE 1.6B
***** NOTE EGR
1.6 4AFE 93-94 COROLLA PRIZM 1.6C 1.6A
PRIZM USE 1.6B
***** FED EMMISOINS
1.6 4AFE 93-94 COROLLA 95 PRIZM **** **** ***** CALI EMMISONS
1.6 4AFE 95 COROLLA PRIZM **** **** ***** CALI EMMISONS
1.6 4AFE 95-97 COROLLA
96-97 PRIZM
1.6D 1.6C
PRIZM USE 1.6D
***** 95 COROLLA IS CALI ONLY

VALVE INFORMATION EARLY

MAKE MODEL YEAR RANGE
GEO PRIZM 1989-1992
TOYOTA CELICA 1990-1993
TOYOTA COROLLA 1988-1992
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 24.5 6 91.9 1 *TOY16AU
INTAKE 30 6 91.3 1 *TOY16AU

VALVE INFORMATION LATE

MAKE MODEL YEAR RANGE
GEO PRIZM 1993-1997
TOYOTA CELICA 1994-1997
TOYOTA COROLLA 1993-1997
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 24.5 6 87.9 1 *TOY16BU
INTAKE 31.1 6 87.5 1 *TOY16BU

ENGINE ASCESSORY BRACKETS

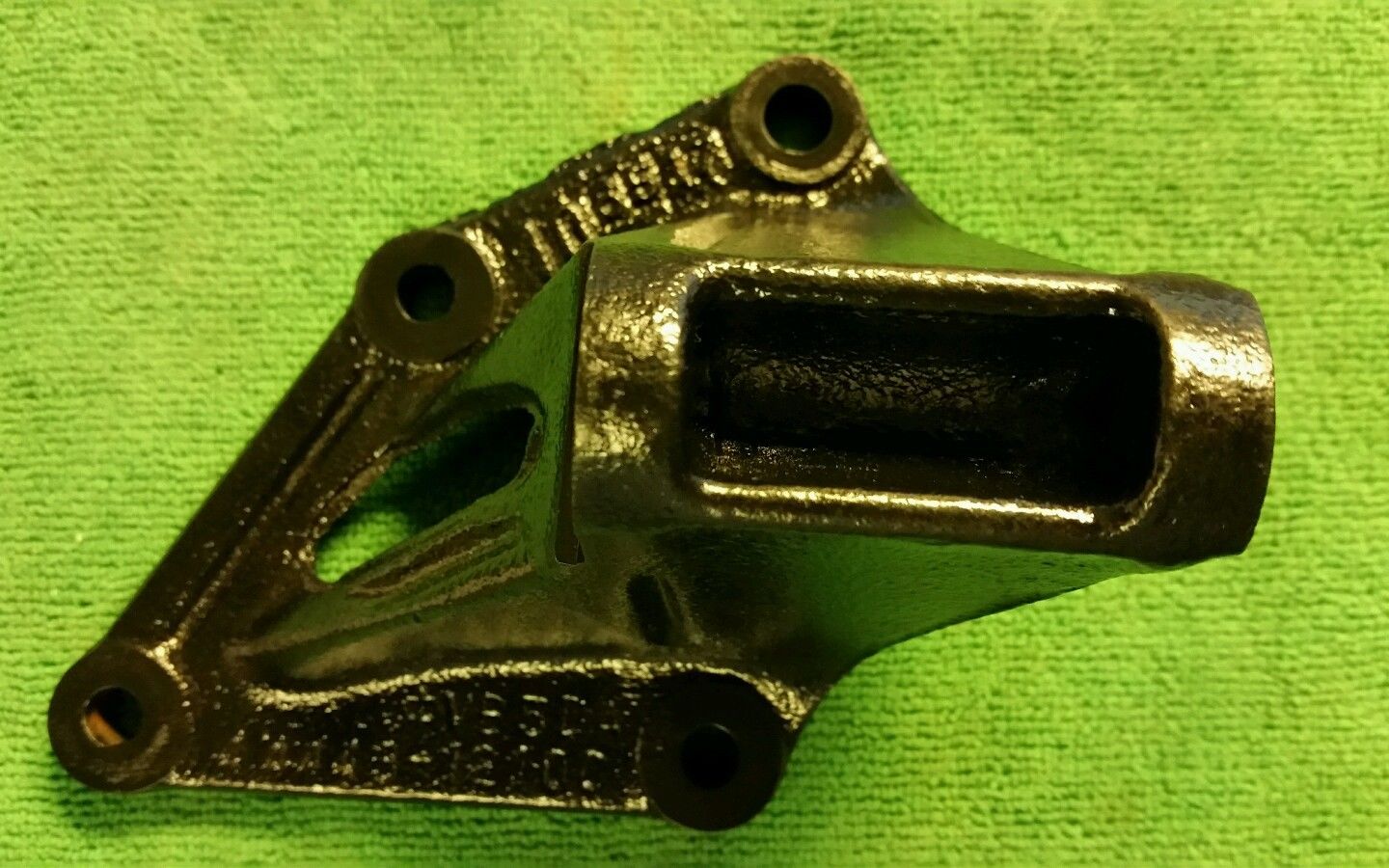

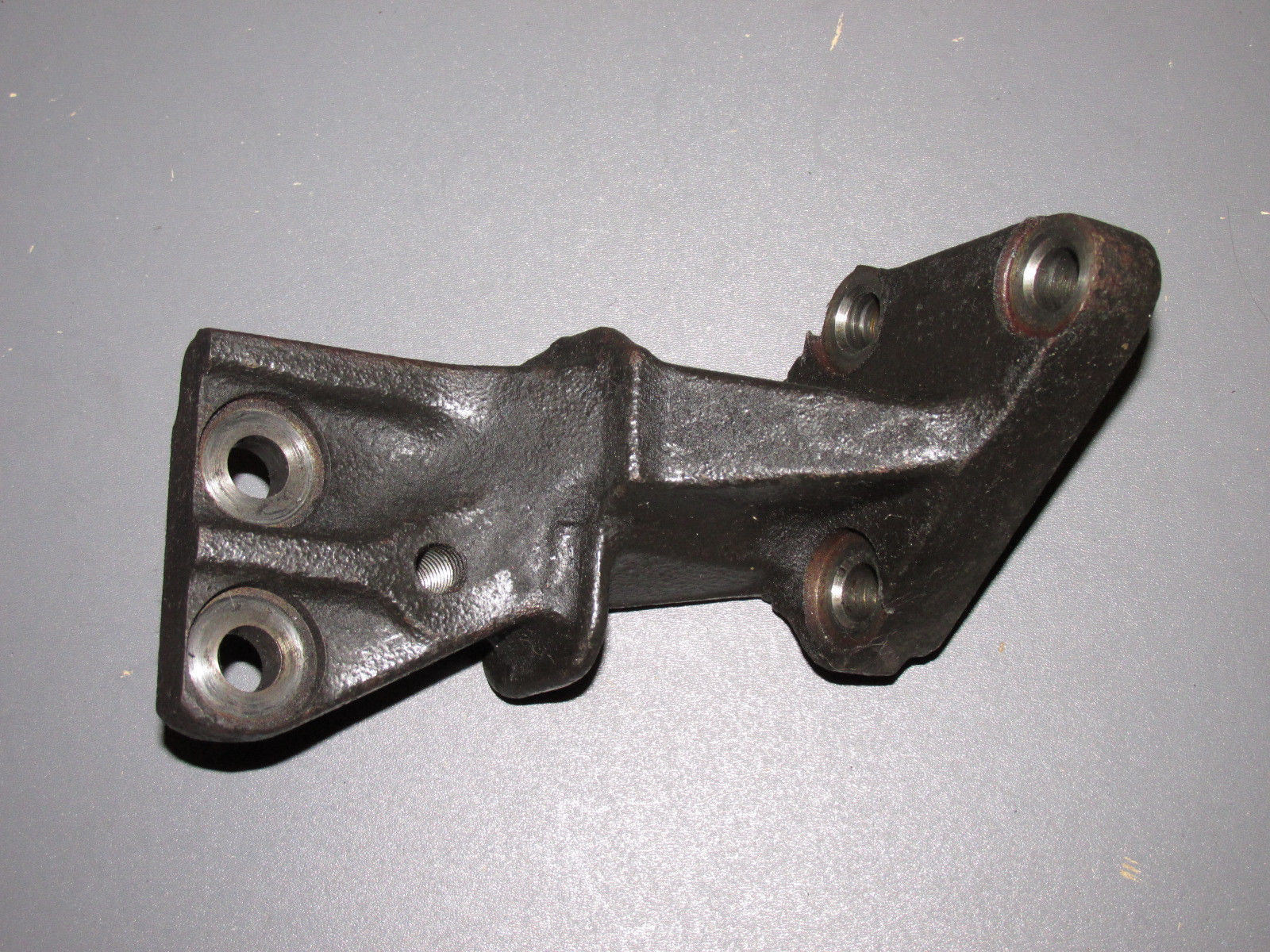

REAR MOTOR MOUNT BRACKET

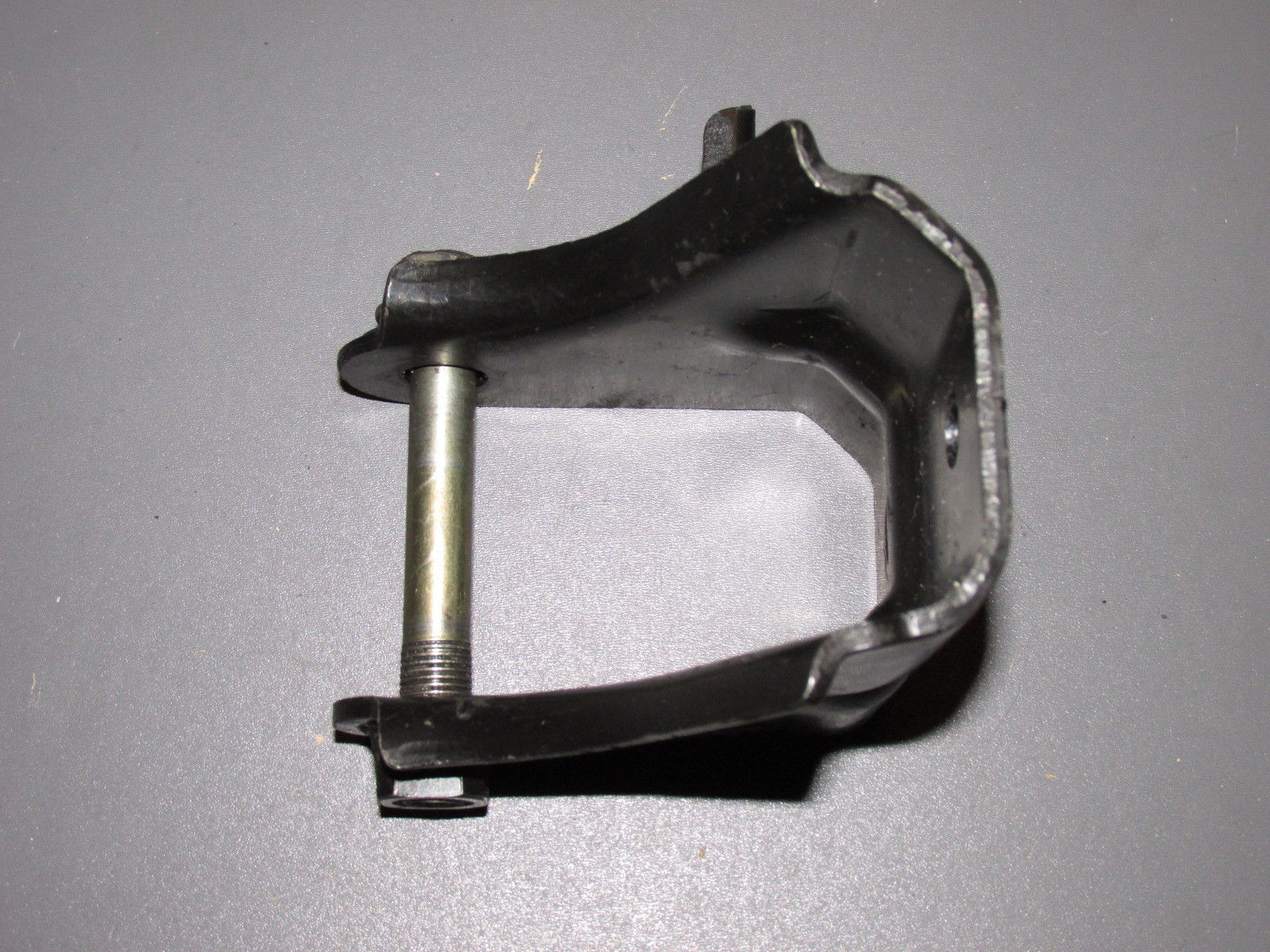

LEFT ENGINE BRACKET

PS BRACKET

EXHAUST MANIFOLD

88-89 COROLLA

O2 SENSOR IN MANIFOLD
90-97 COROLLA
94-95 CELICA
89-97 PRIZM

O2 SENSOR IN EXHAUST PIPE
90-97 CELICA
90-97 COROLLA
89-97 PRIZM

INTAKE MANIFOLD

88-89 COROLLA
4AF

88-89 COROLLA
4AFE

89-92 PRIZM
CALI EMMISONS

89-92 PRIZM
FED EMMISONS

90 CELICA
90-93 COROLLA(CALI)
91-93 COROLLA (AWD)

90-92 COROLLA(FED)(FWD)

2 PIECE
UPPER
93-95 COROLLA(FWD)
FED EMMISONS

2 PIECE
94-95 CELICA(ST)
93-95 COROLLA(CALI)(FWD)

2 PIECE
UPPER
93-95 PRIZM
CALI EMMISONS

2 PIECE
UPPER
93-95 PRIZM
FED EMMISONS

95 COROLLA(7AFE)
96-97 COROLLA
96-97 CELICA(7AFE)

95 PRIZM (1.8)
96-97 PRIZM

OIL PAN

88-92 COROLLA
88-89 MR2(W/O OIL COOLER)
89-92 PRIZM
90-93 CELICA

88-93 COROLLA(AWD)

93-97 COROLLA(FWD)

93-97 PRIZM

THROTTLE BODY

88-89 COROLLA(CPE)
88 FX

88-89 COROLLA (SW)(4WD)(MAN)

88-89 COROLLA (SW)(4WD)(AUTO)

89-90 PRIZM
CALI EMMISONS
MANUAL TRANS

89-90 PRIZM
CALI EMMISONS
AUTO TRANS

89-90 PRIZM
FED EMMISONS
MANUAL TRANS

89-90 PRIZM
FED EMMISONS
AUTO TRANS

90-93 CELICA (AT)

90-93 CELICA (MT)

90-92 COROLLA
CALI EMMISIONS
MANUAL TRANS

90-92 COROLLA
CALI EMMISIONS
AUTO TRANS

90-92 COROLLA
FED EMMISIONS
MANUAL TRANS

90-92 COROLLA
FED EMMISIONS
AUTO TRANS

90-92 PRIZM
CALI EMMISONS
MANUAL TRANS

90-92 PRIZM
CALI EMMISONS
AUTO TRANS

90-92 PRIZM
FED EMMISONS
MANUAL TRANS

90-92 PRIZM
FED EMMISONS
AUTO TRANS

93-95 COROLLA(CALI)
94-95 CELICA

93-95 COROLLA(FED)

93-95 PRIZM(FED)

93-95 PRIZM(CALI)

95 PRIZM (1.8)
96-97 PRIZM

95 COROLLA(7AFE)
96-97 CELICA
96-97 COROLLA

SENSORS

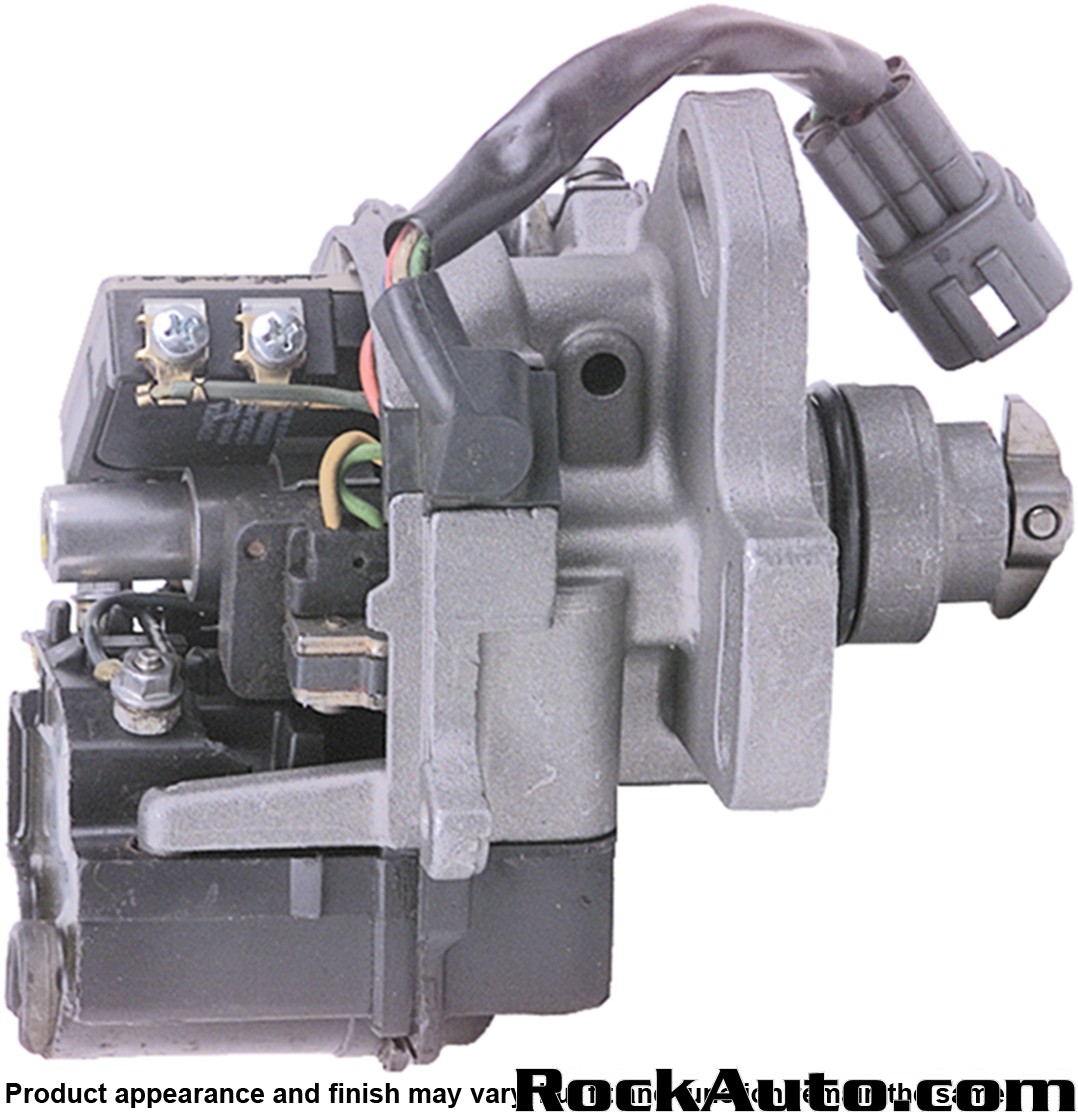

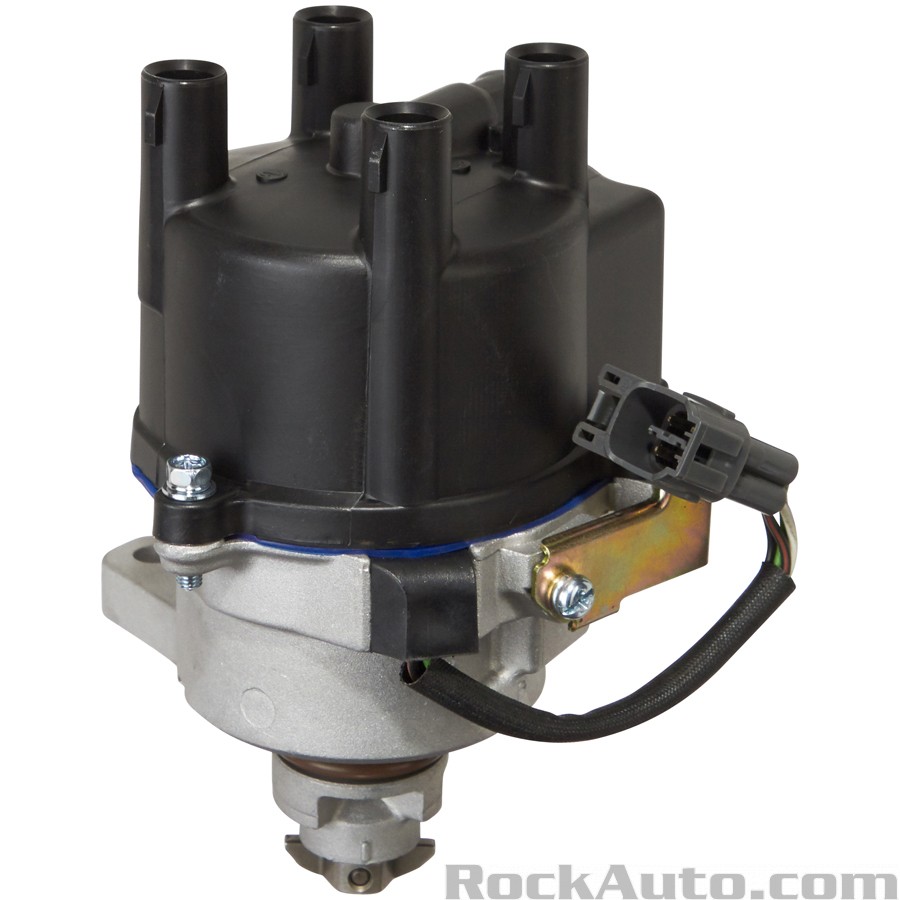

DISTRIBUTOR
87-88 COROLLA(FWD)

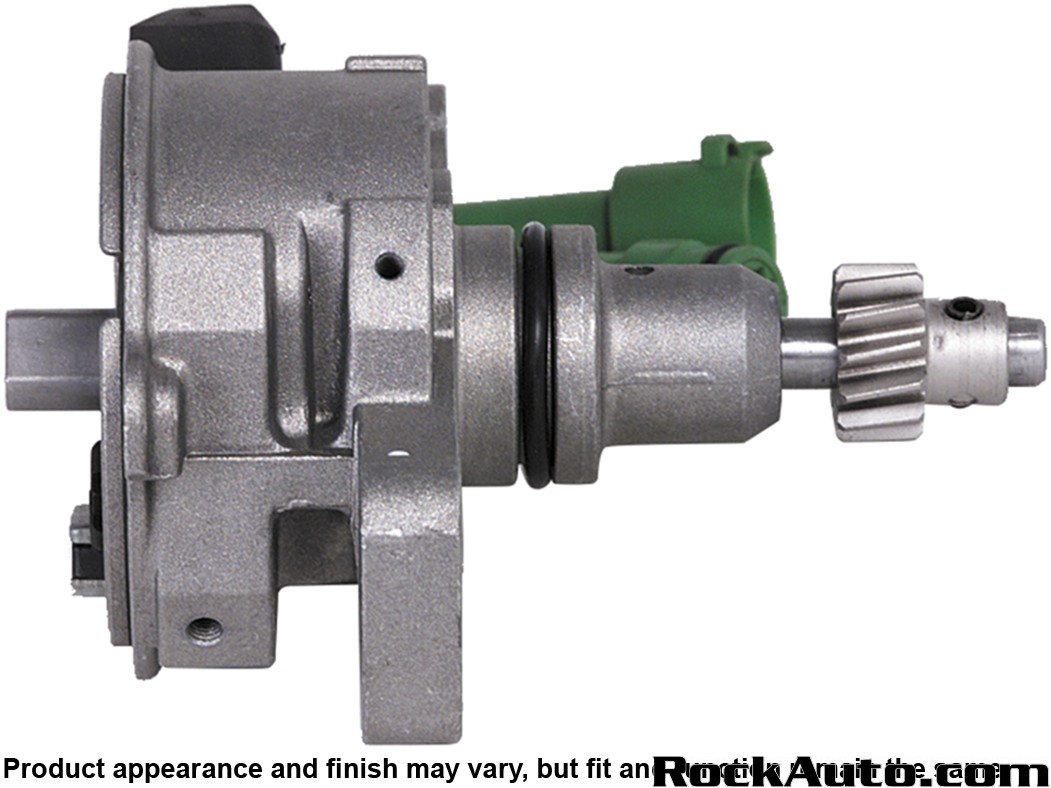

DISTRIBUTOR
88-89 COROLLA(AWD)

DISTRIBUTOR
19100-16010
89-90 PRIZM

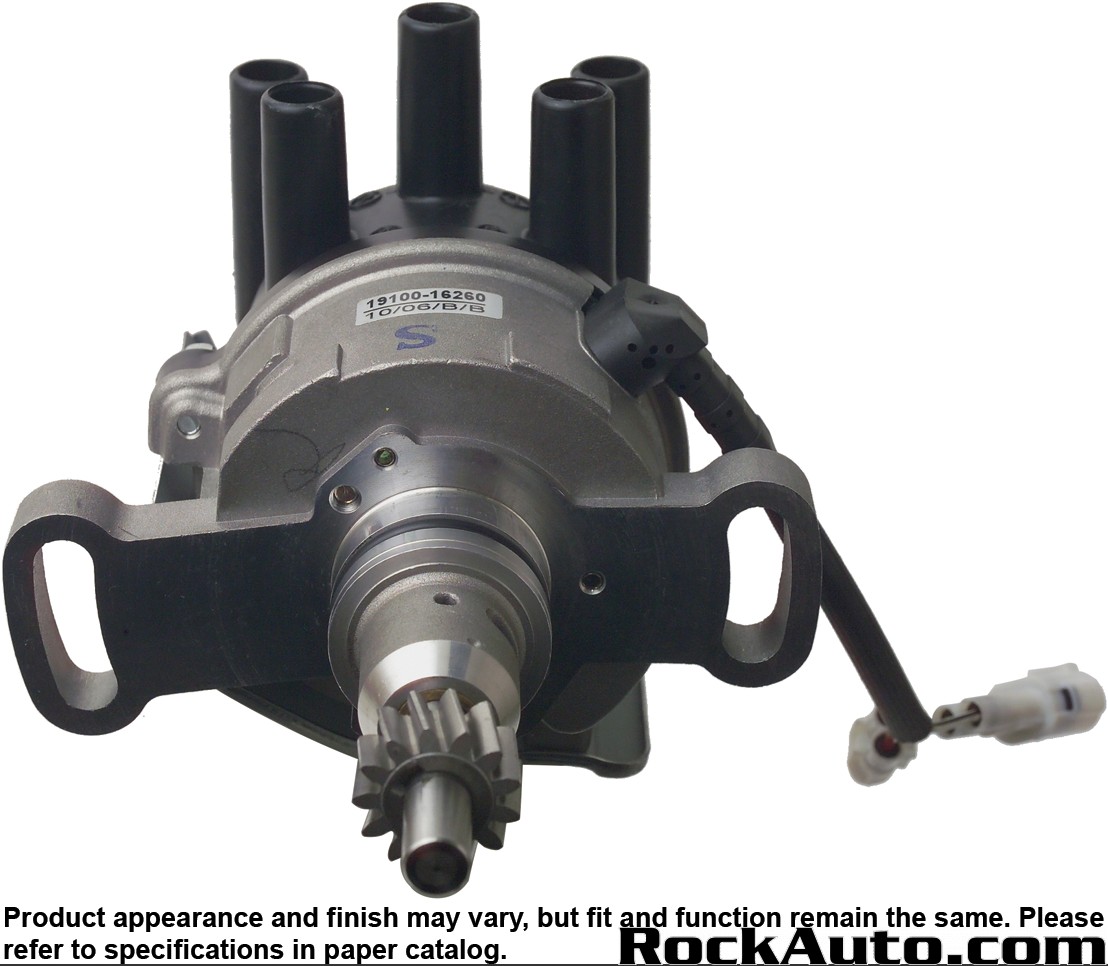

DISTRIBUTOR
19100-16260
90-91 COROLLA
89-92 PRIZM
90-93 CELICA

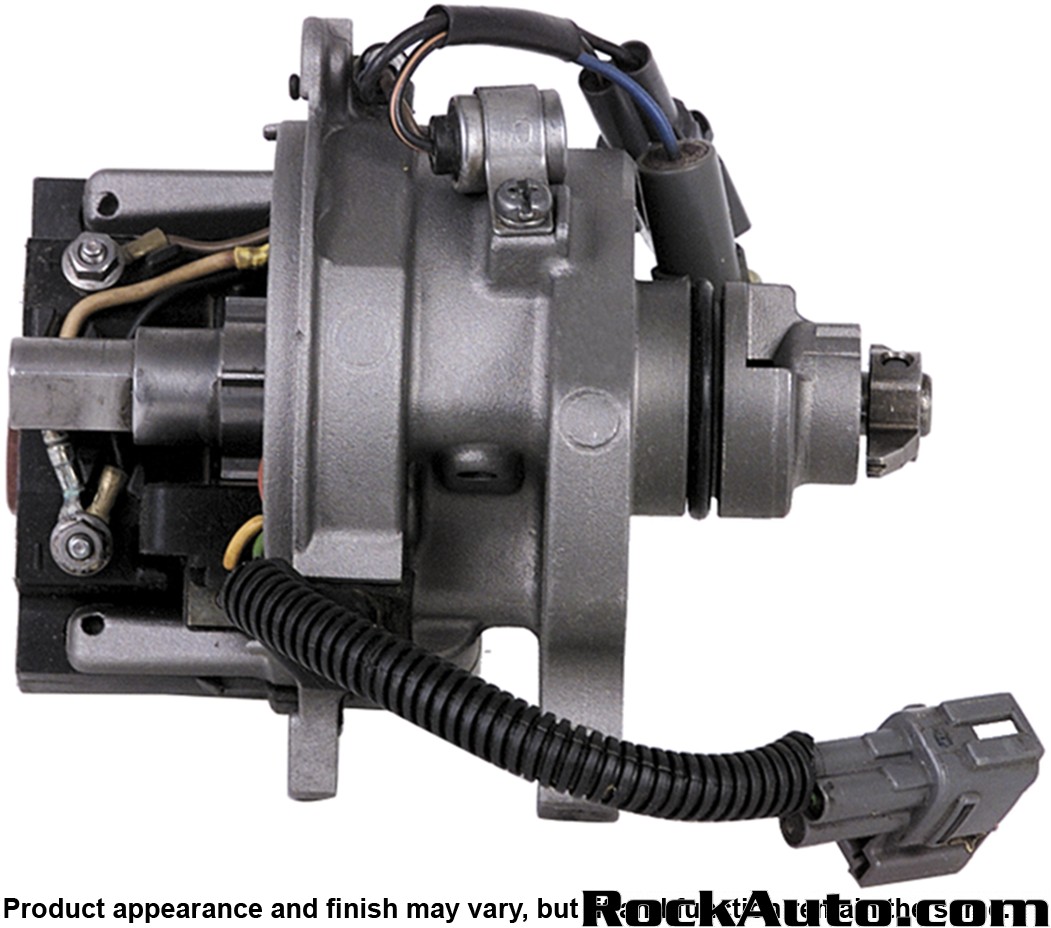

DISTRIBUTOR
93-95 PRIZM COROLLA
94-95 CELICA

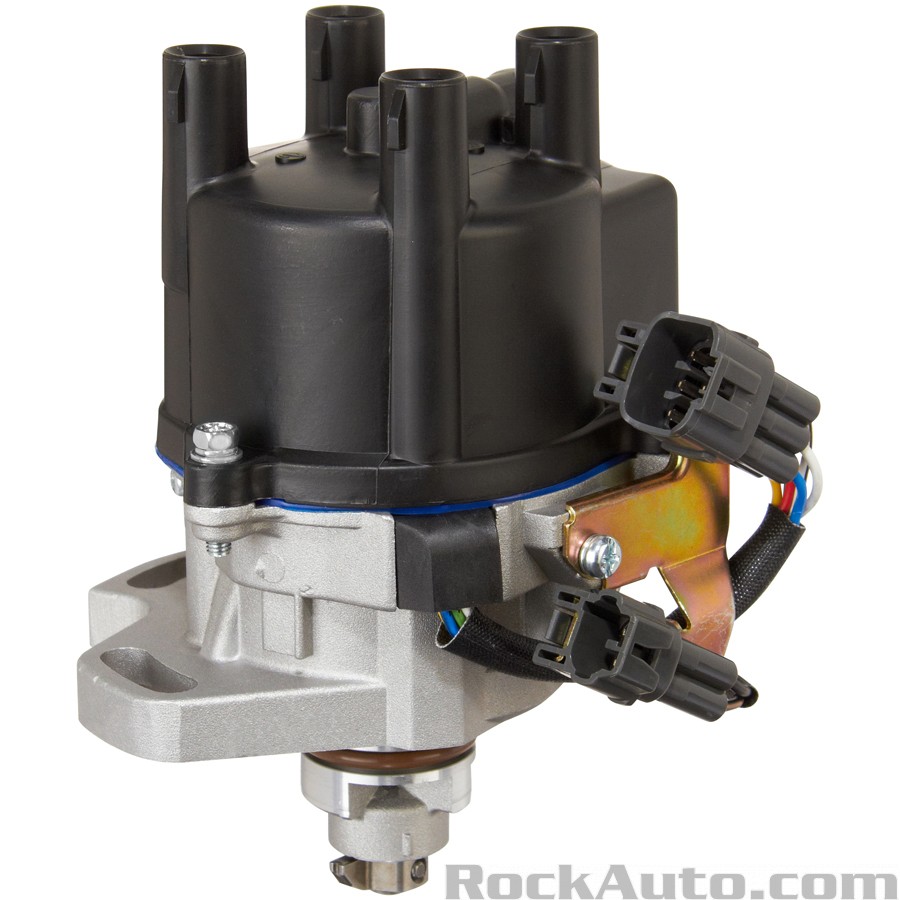

DISTRIBUTOR
95-97 PRIZM COROLLA
96-97 CELICA

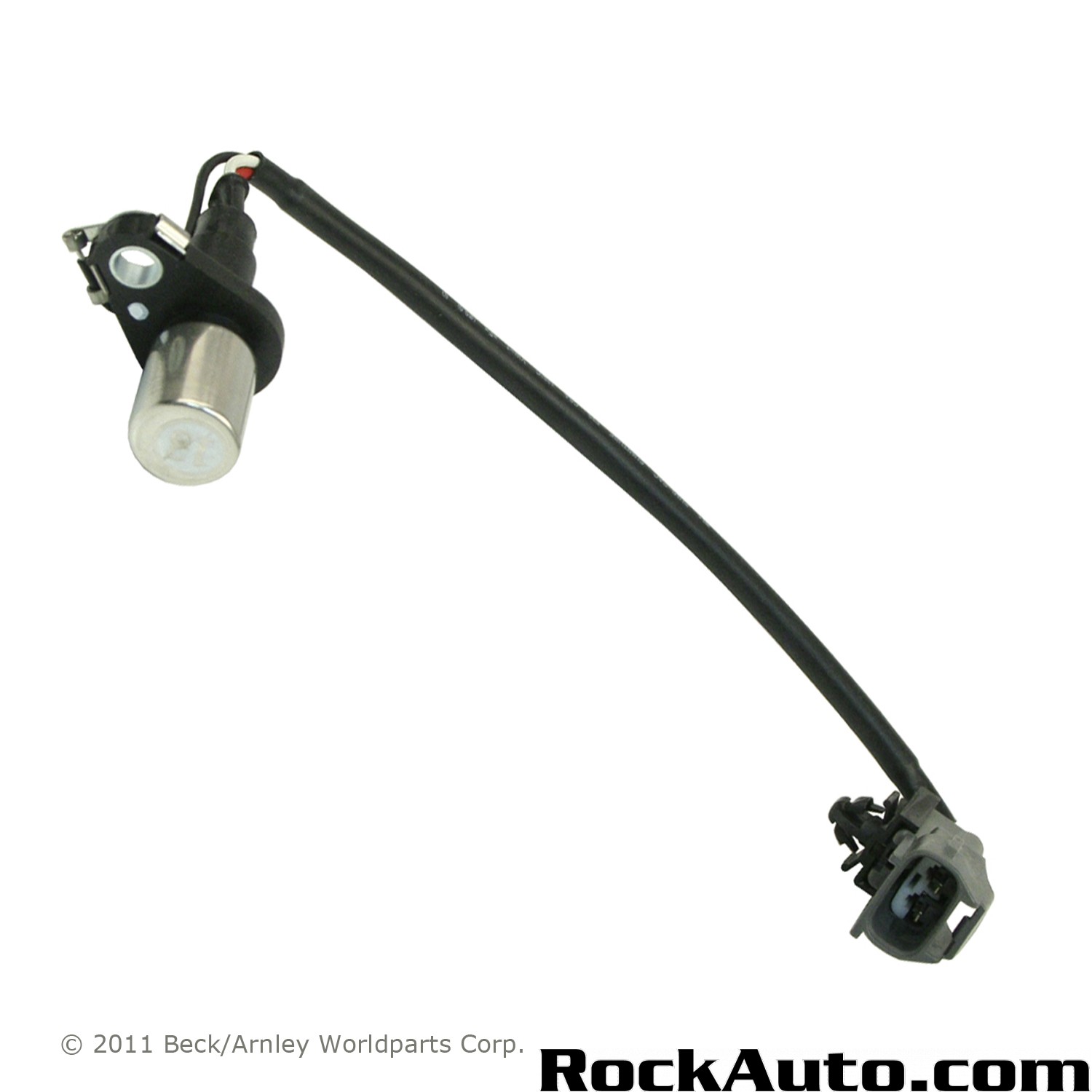

CRANKSHAFT POSITION SENSOR
95-97 PRIZM COROLLA
96-97 CELICA

TIMING COVER

VALVE COVER
