TOYOTA 1.8 1ZZFE

The 1ZZ-FE is a 1.8 L (1794 cc, 225 lb) version built in Buffalo, West Virginia. Its production in Cambridge, Ontario was discontinued in December 2007. Bore is 79 mm and stroke is 91.5 mm. Compression ratio is 10.0:1. Output is between 120 hp (89 kW) at 5600 rpm with 122 ft·lb (165 N·m) of torque at 4400 rpm, and 143 hp (105 kW) at 6400 rpm with 125.8 ft·lb (170.6 N·m) of torque at 4200 rpm. It uses multi-point fuel injection, has VVT-i and features fracture-split forged powder metal connecting rods, one-piece cast camshafts, and either a cast aluminum intake manifold or a molded plastic one.[3][4] A bolt-on TRD supercharger kit is available on the 2003–2004 Corolla, Matrix, and Vibe. The bolt-on TRD supercharger kit can also run on other vehicles with the non VVT-i or VVT-i versions of the 1ZZ-FE. Custom fabrications are needed for those vehicles.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
1.8 ALUMINUM ALUMINUM DOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD CYLINDER HEAD INTAKE MANIFOLD OIL PAN
THROTTLE BODY SENSORS TIMING COVER VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY ENGINE TEMP HEAD TEMP CRANK TEMP NOTES
1.8 1ZZFE 98-99 COROLLA PRIZM 1.8A 1.8A **** NON VVT
1.8 1ZZFE 00-02 COROLLA PRIZM 1.8B 1.8B ****
1.8 1ZZFE 00-05 CELICA 1.8C 1.8C **** ****
1.8 1ZZFE 00-05 MR2 1.8D 1.8C **** ****
1.8 1ZZFE 03-08 MATRIX
03-04 VIBE
1.8E 1.8B **** ****
1.8 1ZZFE 03-04 COROLLA 1.8F 1.8B **** ****
1.8 1ZZFE 04-08 COROLLA 1.8G 1.8B **** ****
1.8 1ZZFE 05-08 VIBE 1.8I 1.8A **** ****

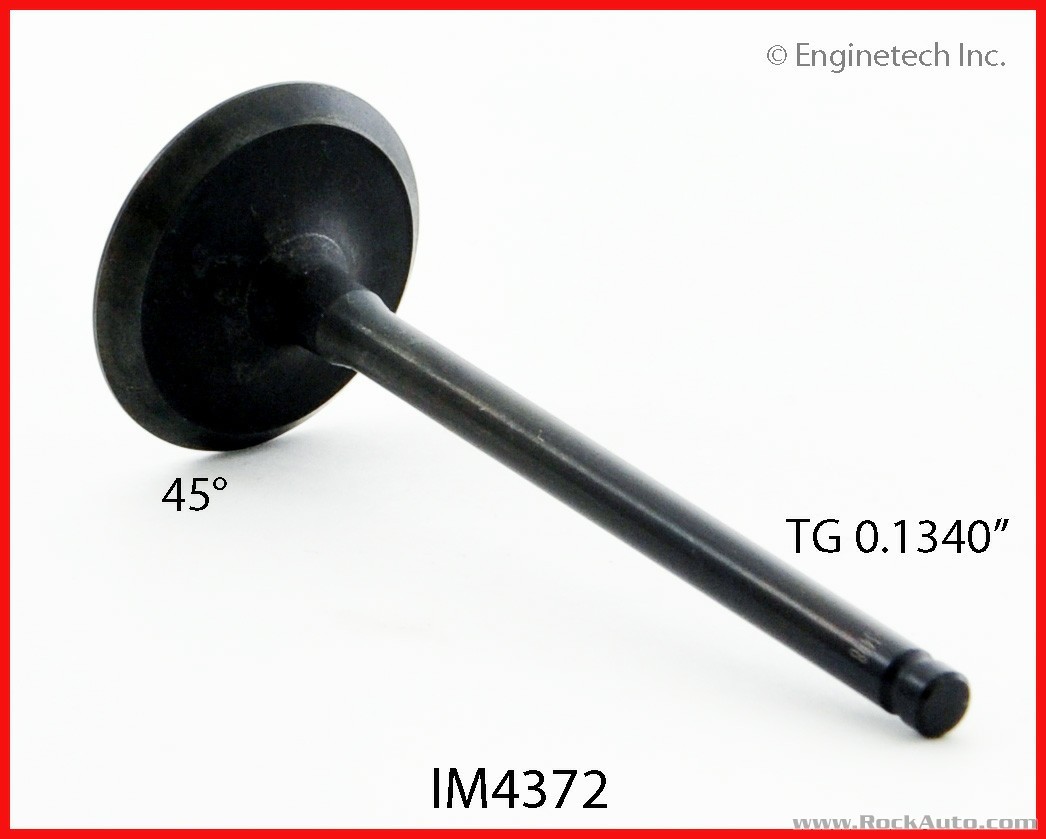

VALVE INFORMATION NON VVT

MAKE MODEL YEAR RANGE
TOYOTA CELICA 2000-2005
TOYOTA COROLLA 1998-1999
TOYOTA MR2 2000-2005
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 27.5 5.5 88.7 1 *TOY18BU
INTAKE 32 5.5 88.6 1 *TOY18BU

VALVE INFORMATION VVT

MAKE MODEL YEAR RANGE
PONTIAC VIBE 2003-2008
TOYOTA COROLLA 2000-2008
TOYOTA MATRIX 2003-2008
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 26 5.5 88.7 1 *TOY18CU
INTAKE 31 5.5 88.7 1 *TOY18CU

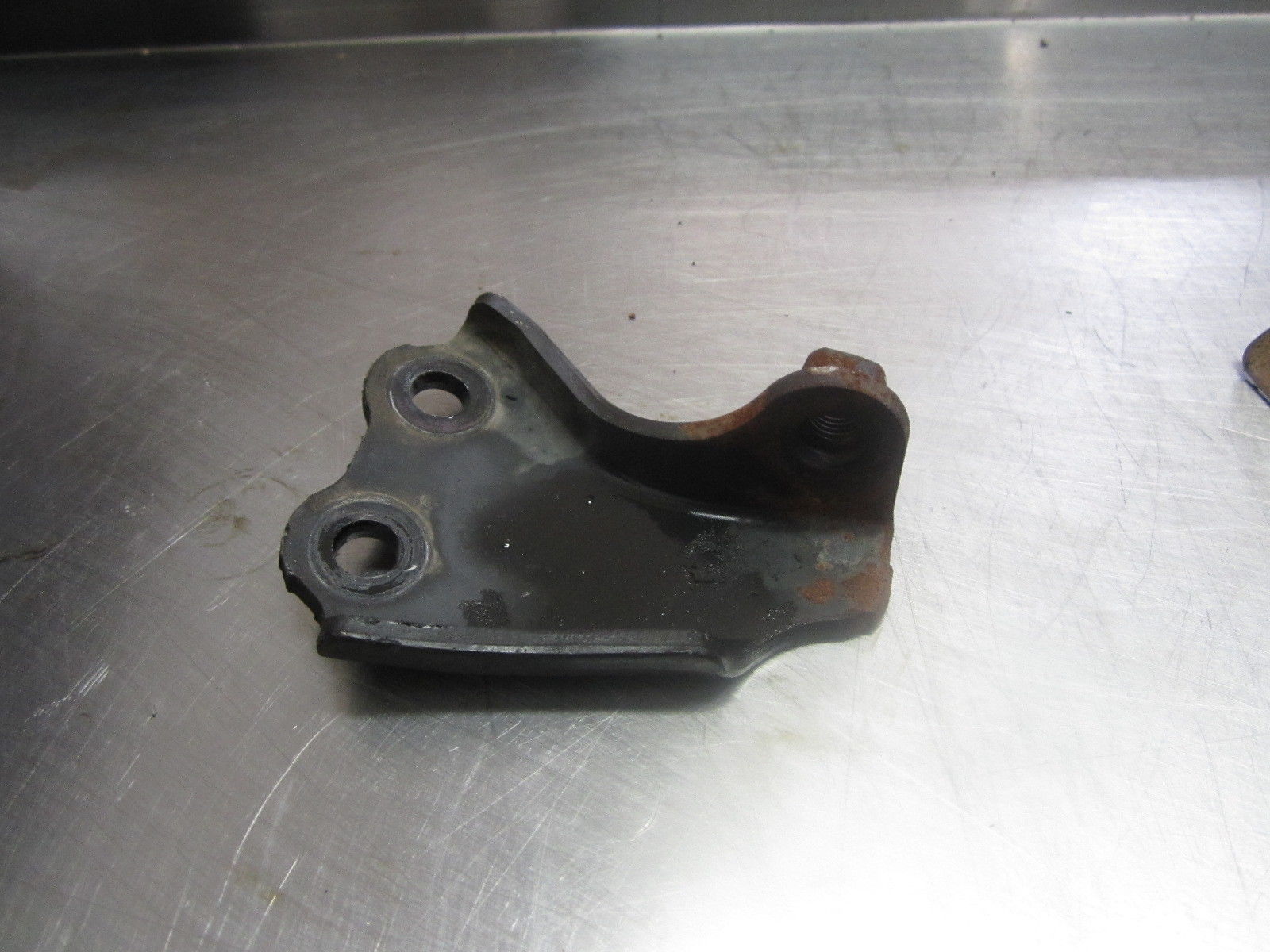

ENGINE ASCESSORY BRACKETS

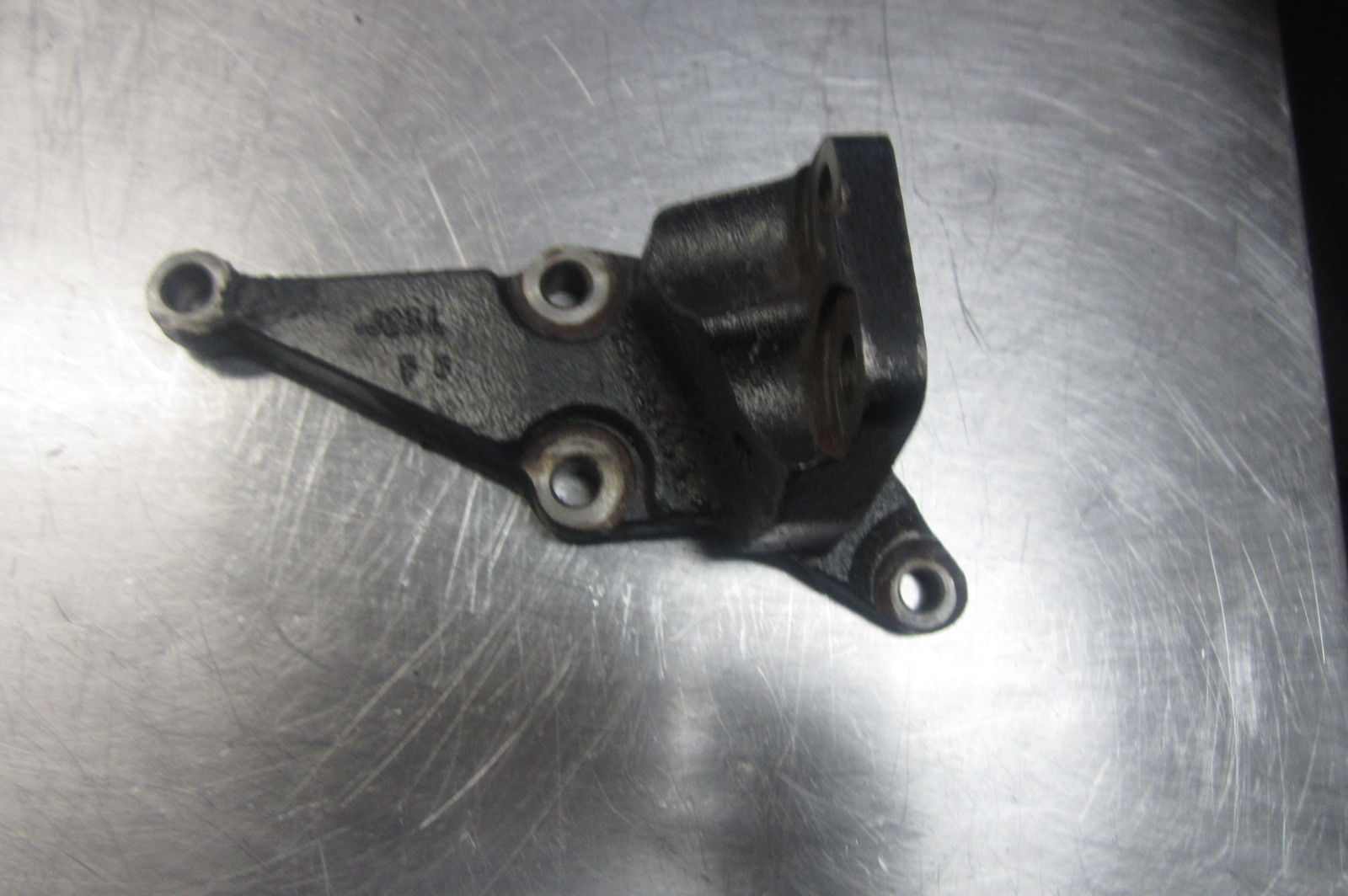

FRONT MOTOR MOUNT BRACKET
PRIZM COROLLA

EARLY MANIFOLD SUPPORT????????

MANIFOLD SUPPORT??????????

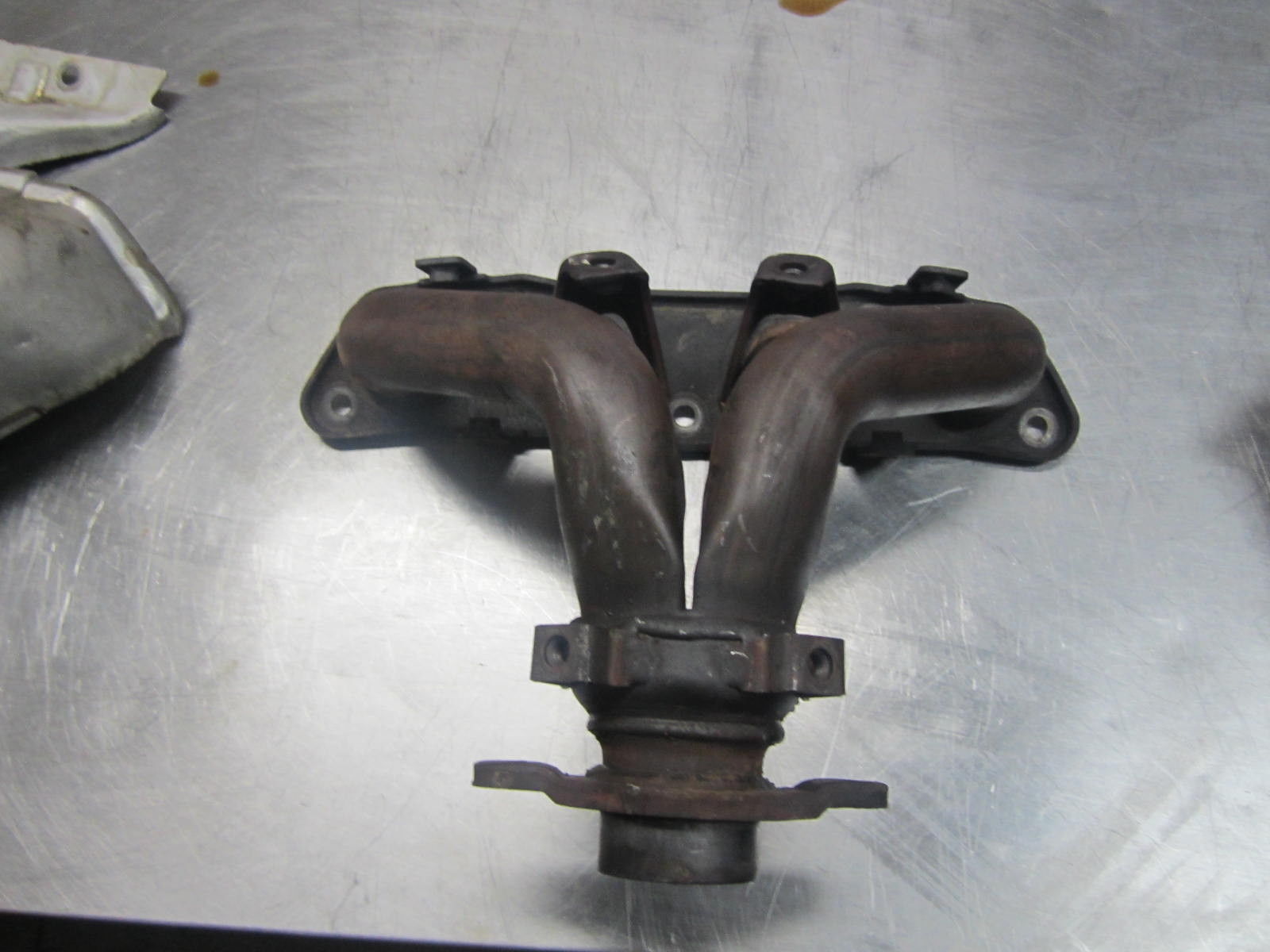

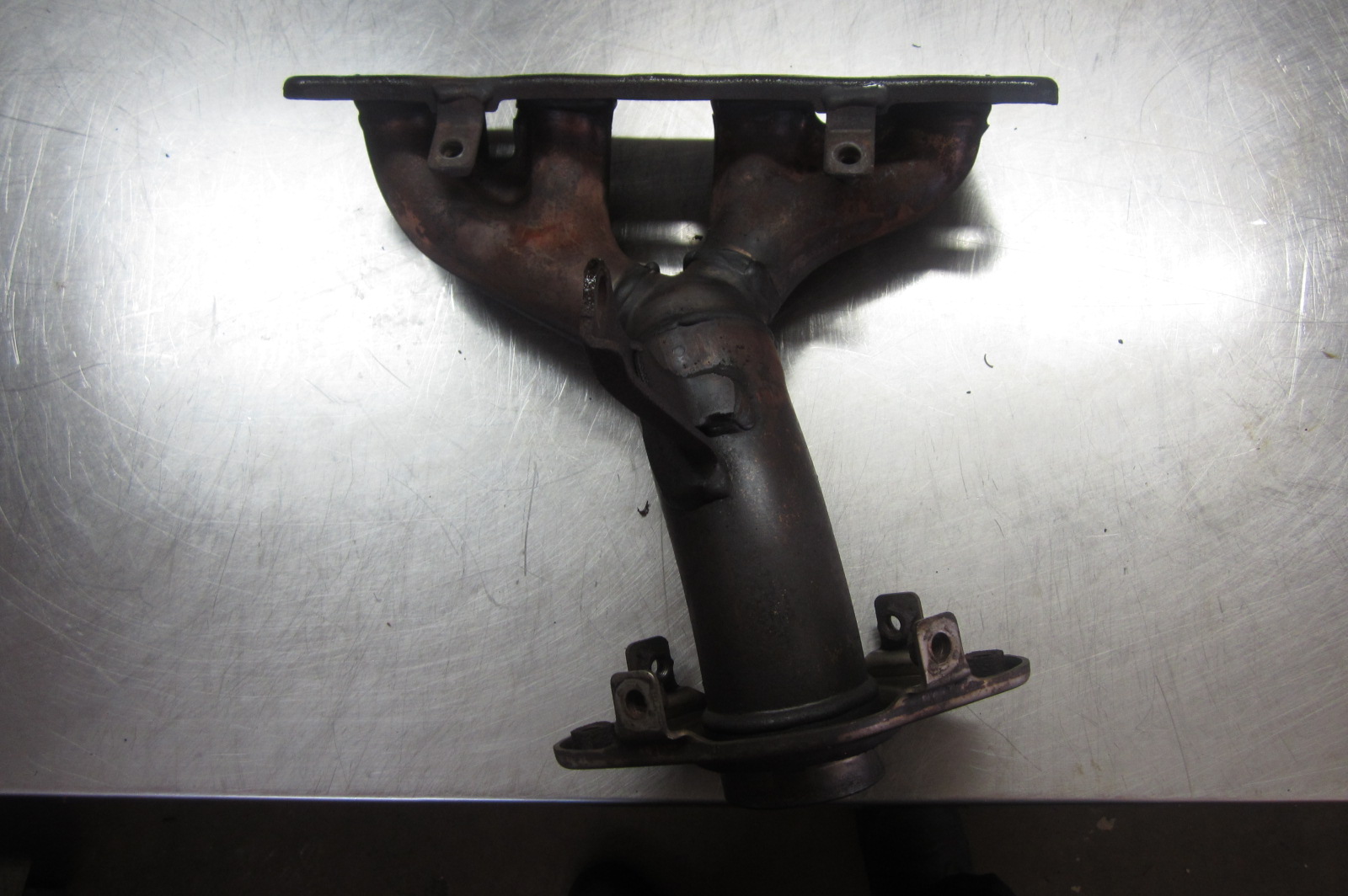

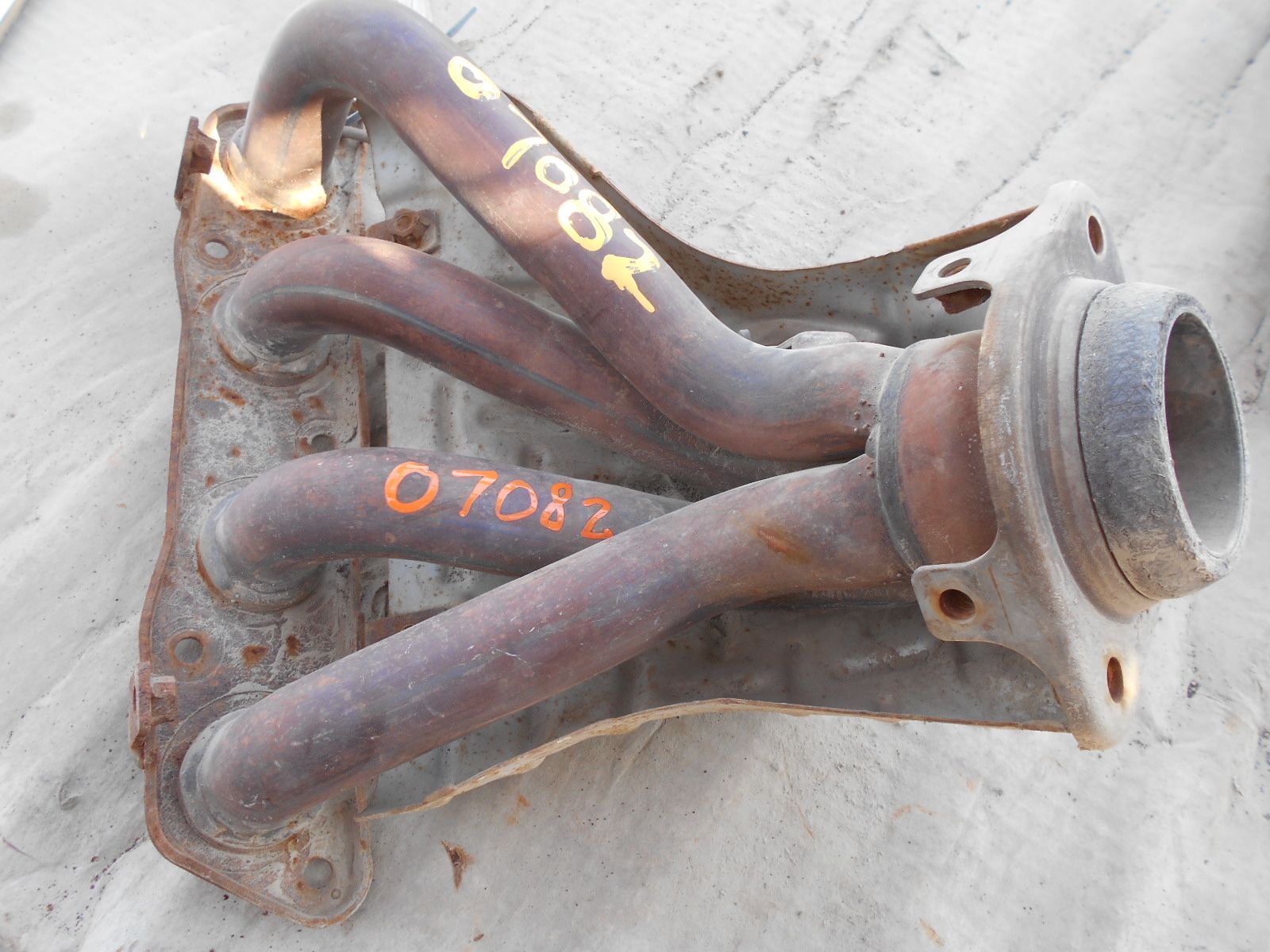

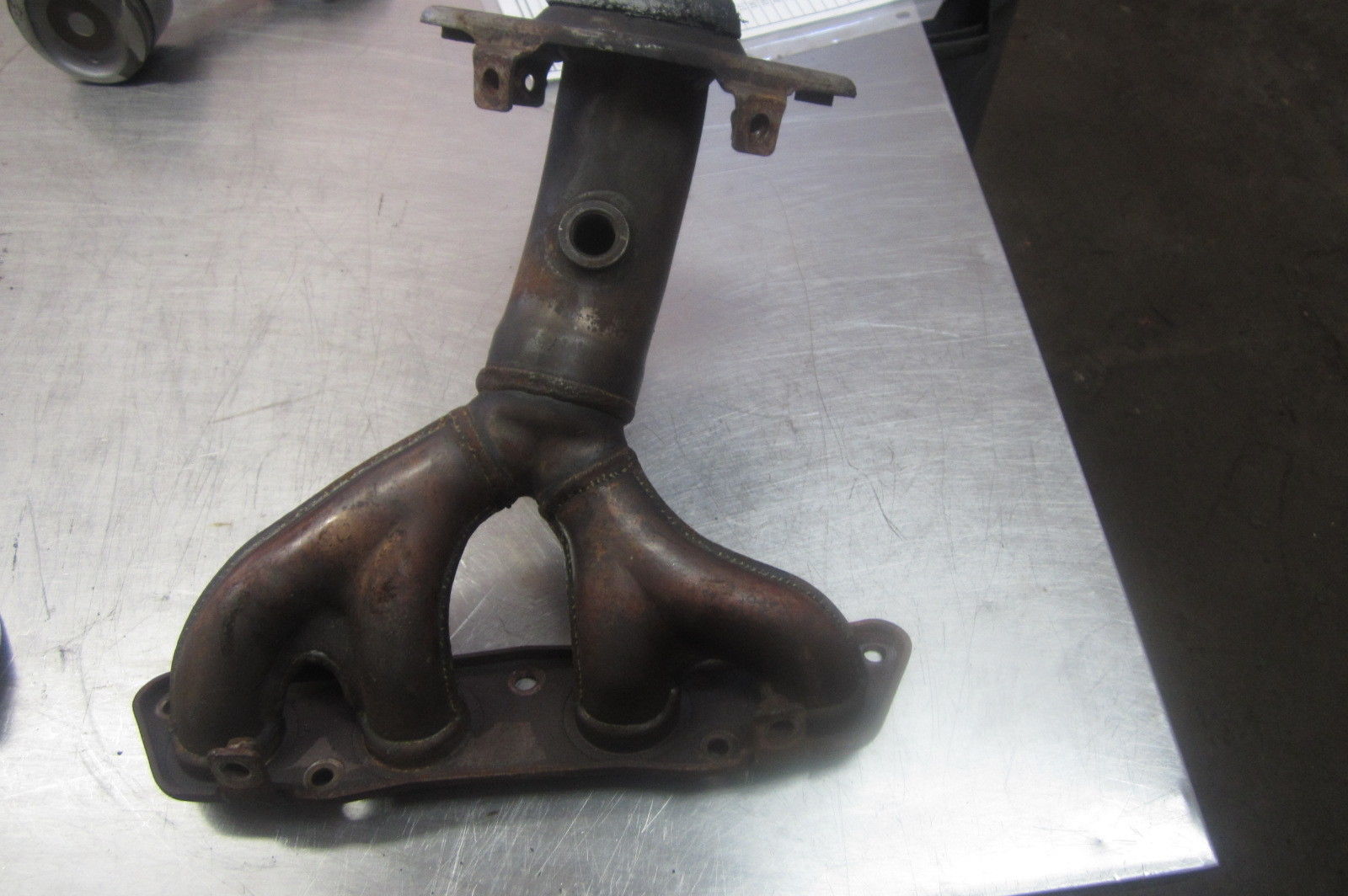

EXHAUST MANIFOLD

98-02 COROLLA PRIZM

00-05 CELICA

00-05 MR2

03-08 COROLLA
03-08 MATRIX (FWD)

03-06 MATRIX VIBE
AWD/4WD

03-08 VIBE(FWD)

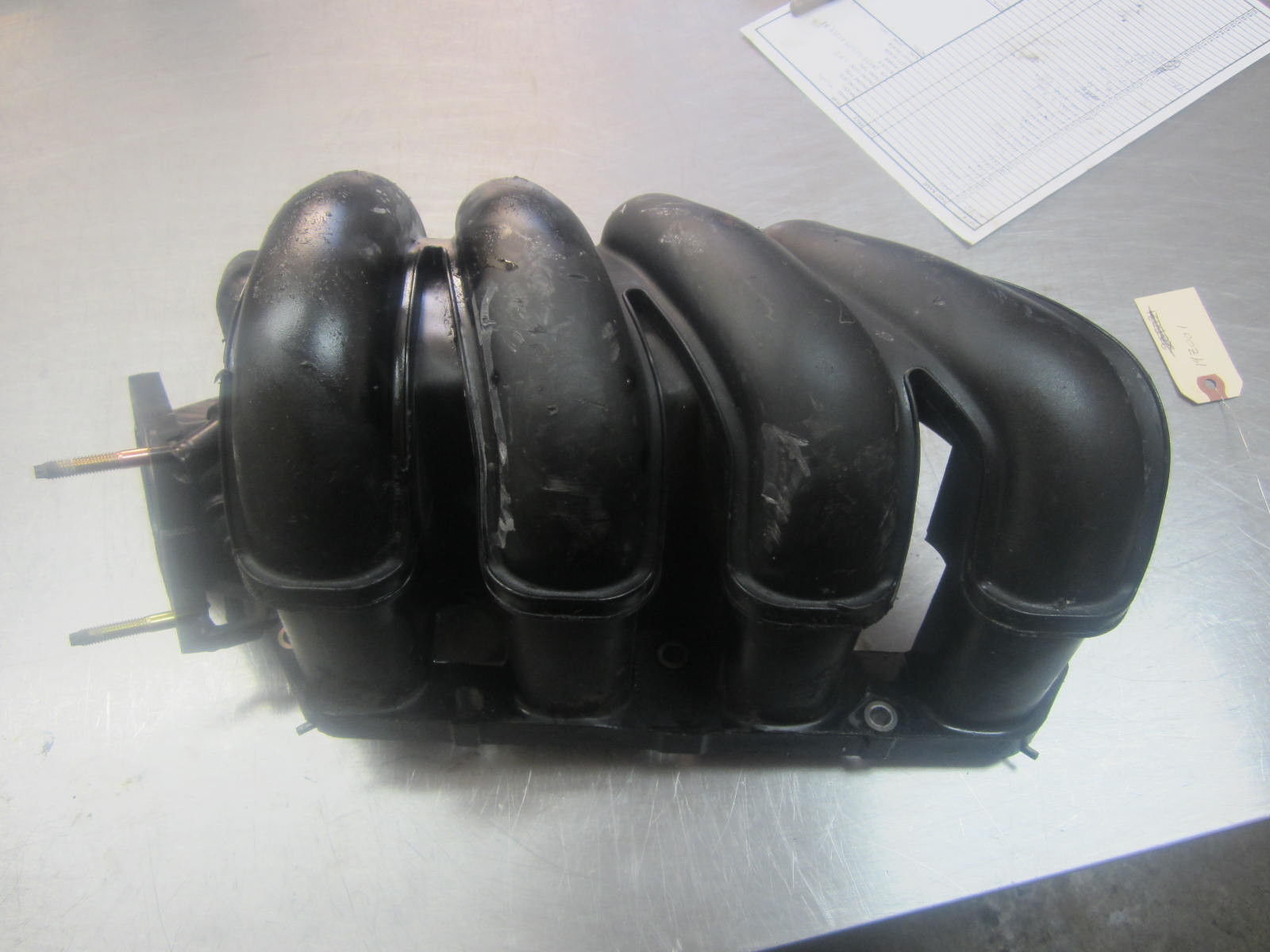

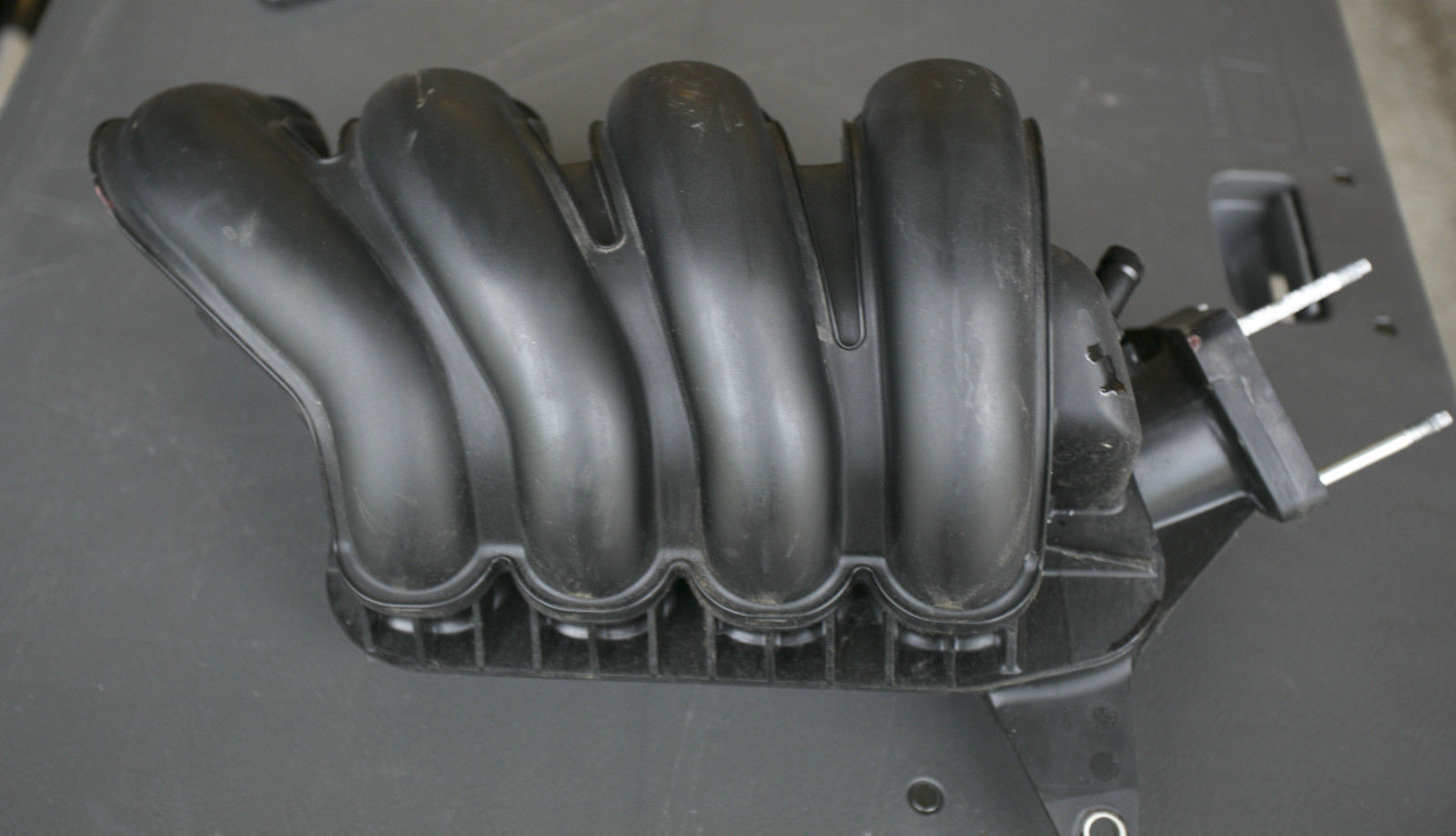

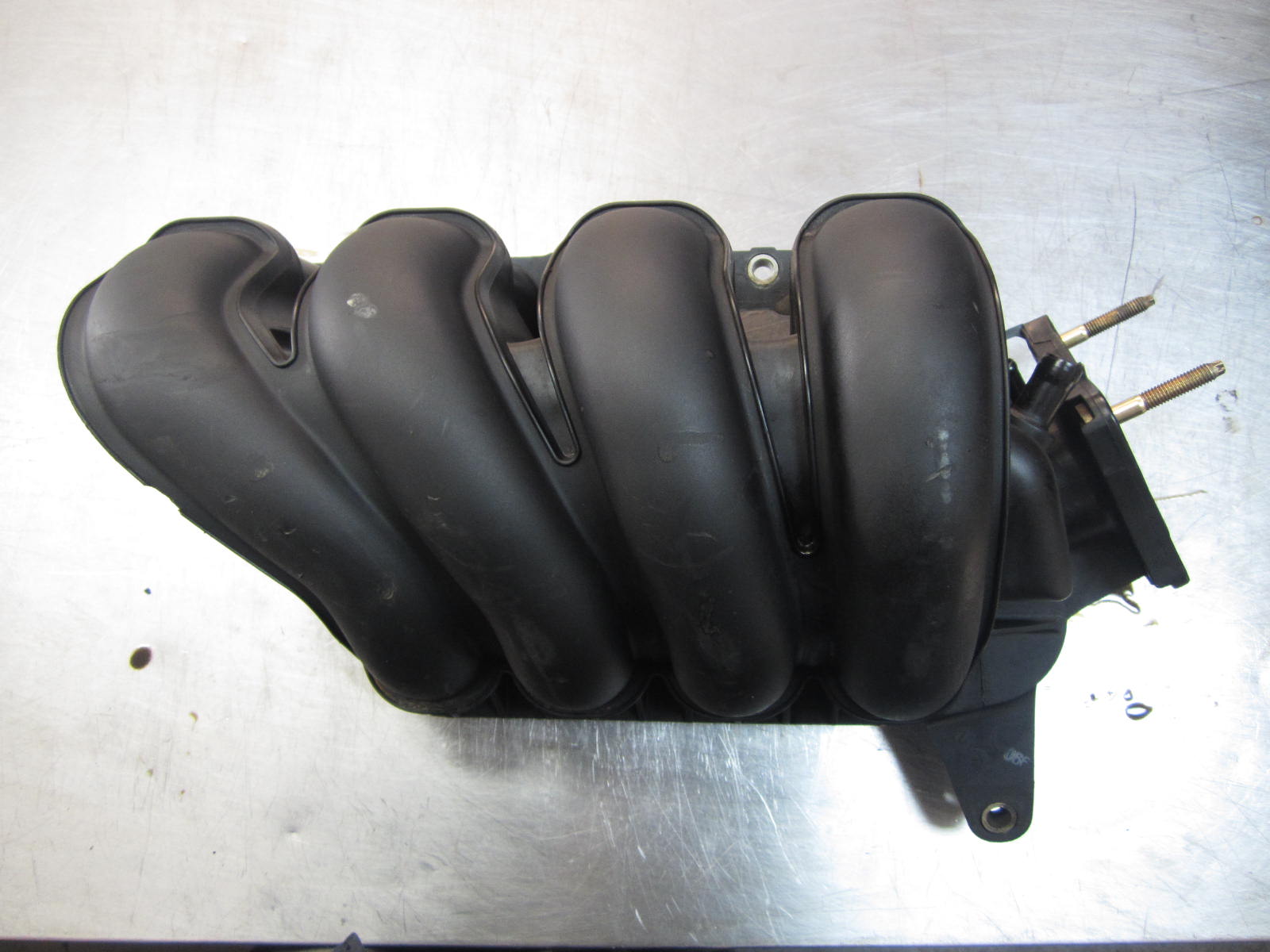

INTAKE MANIFOLD

98-02 COROLLA PRIZM

00-05 MR2
03-04 COROLLA
03-06 MATRIX(BASE&XR)
03-06 VIBE(LV6)

04-08 COROLLA
04-08 MATRIX(BASE&XR)

05-08 VIBE(LV6)

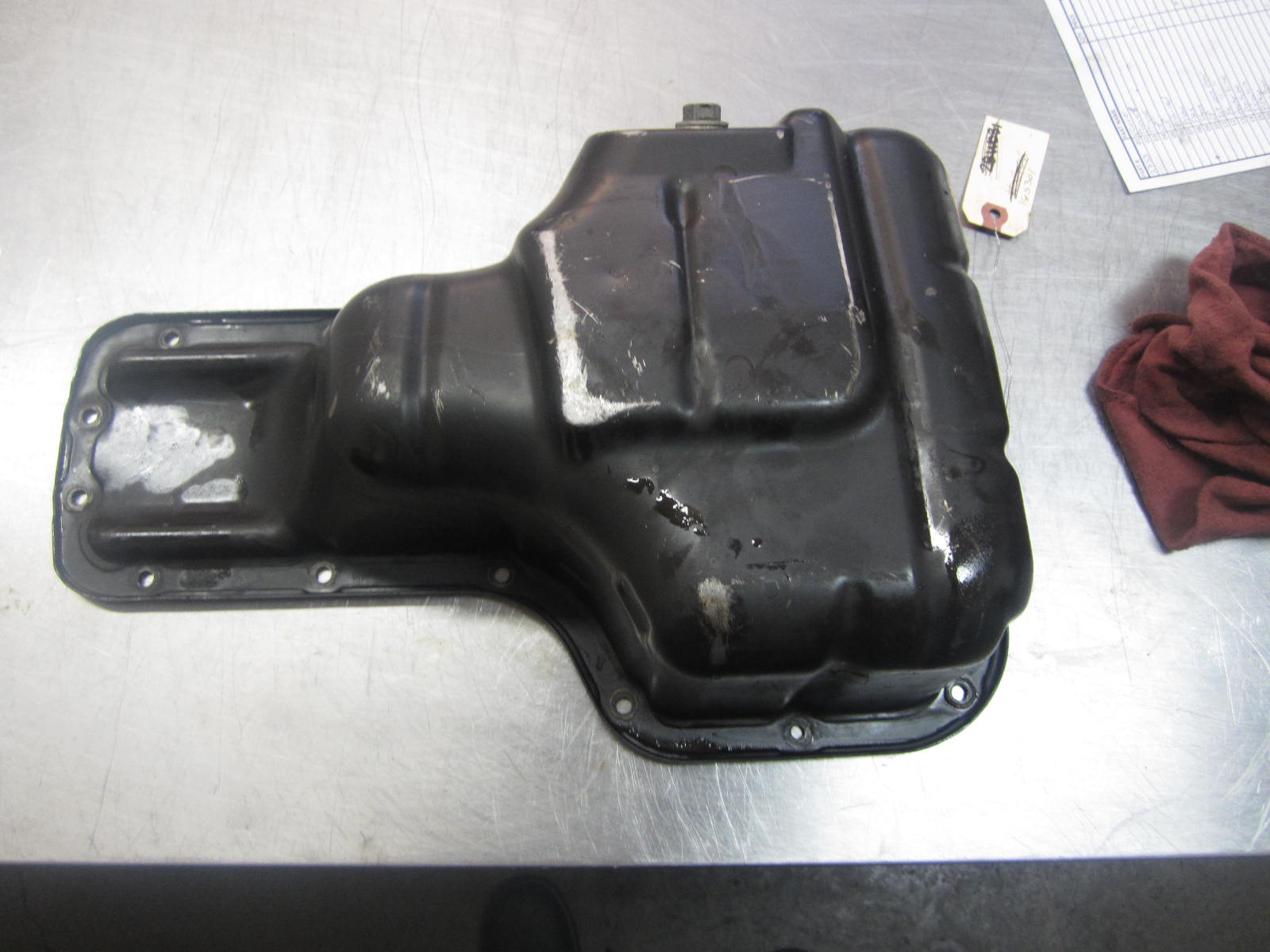

OIL PAN

98-02 PRIZM
98-08 COROLLA
00-05 CELICA MR2
03-08 VIBE MATRIX

THROTTLE BODY

98-99 COROLLA
ID 22020

98-99 COROLLA
0D010

98-99 PRIZM
THRU 11/98

99-02 PRIZM
FROM 12/98

00-02 COROLLA
0D040

00-02 COROLLA
22090

00-05 MR2
MANUAL TRANS
NON SEQUENTIAL SHIFT

01-05 MR2 (WL SEQUENTIAL SHIFT)
02-03 CAMRY

00-05 CELICA(GT)

03-04 COROLLA MATRIX
22030-0D110

03-05 COROLLA MATRIX
22030-22170

04-05 COROLLA MATRIX
22030-0D030

05-08 COROLLA MATRIX
22030-0D031
2203022041

04-05 COROLLA MATRIX
22030-22040

03-05 COROLLA MATRIX
22030-22170

03-04 VIBE(EXC GT)
05-06 VIBE (AWD)

05-06 VIBE(EXC GT)
07-08 VIBE

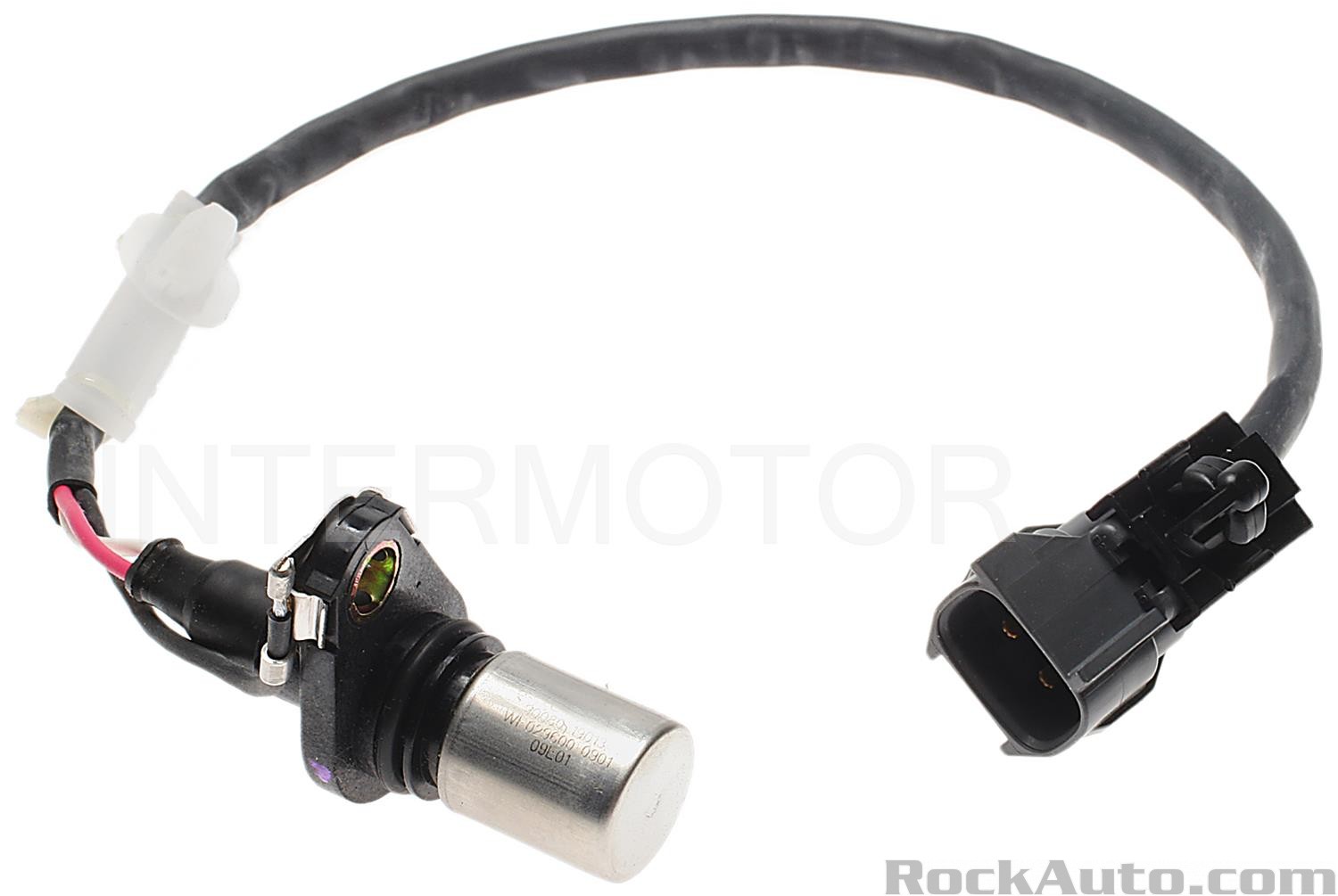

SENSORS

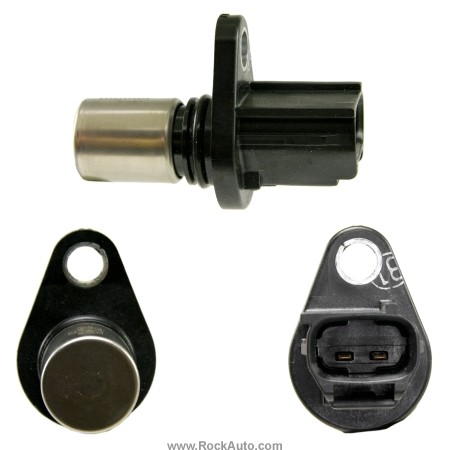

CAM POSTITION SENOSR

CRANKSHAFT POSTITION SENSOR

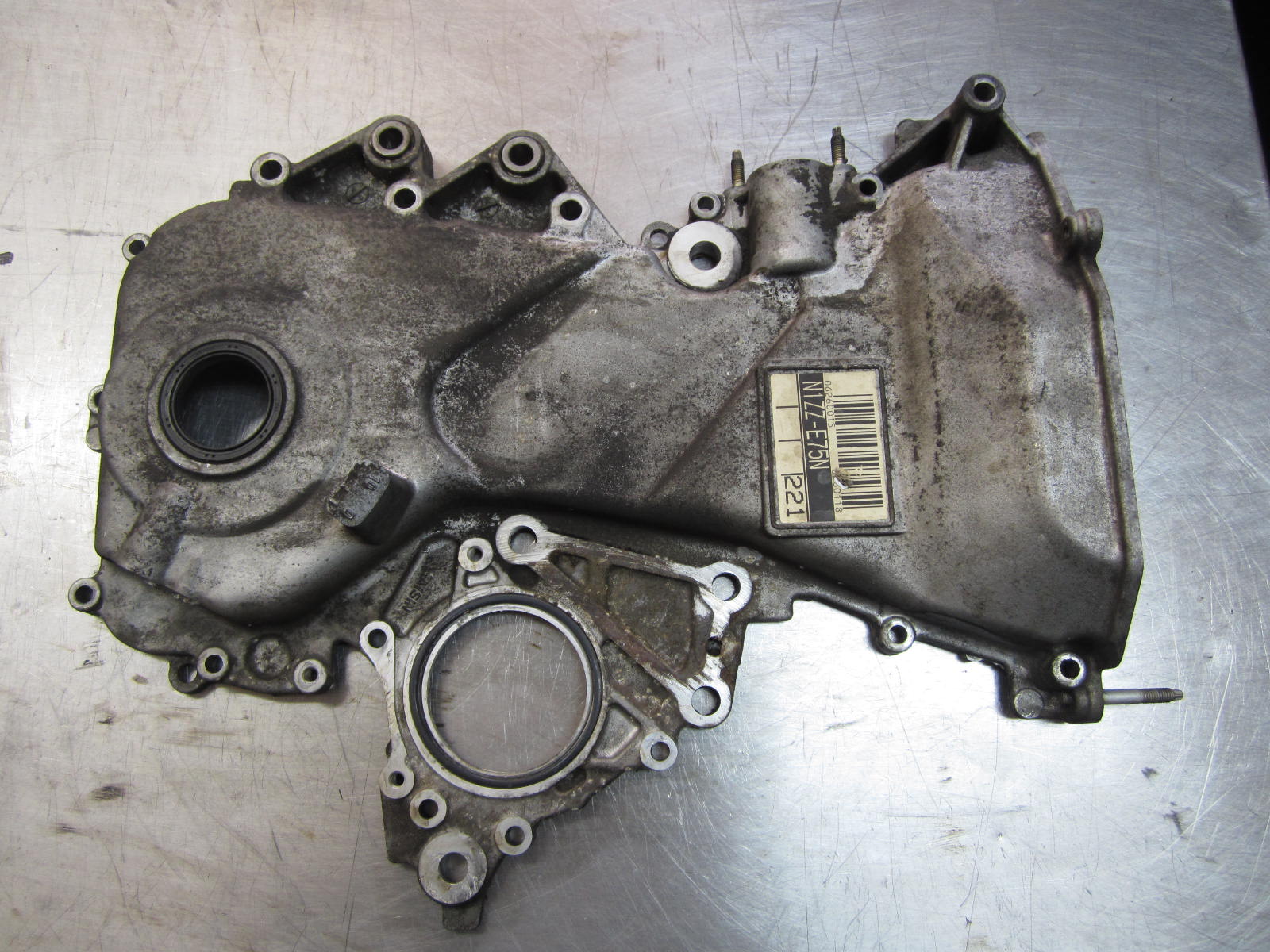

TIMING COVER

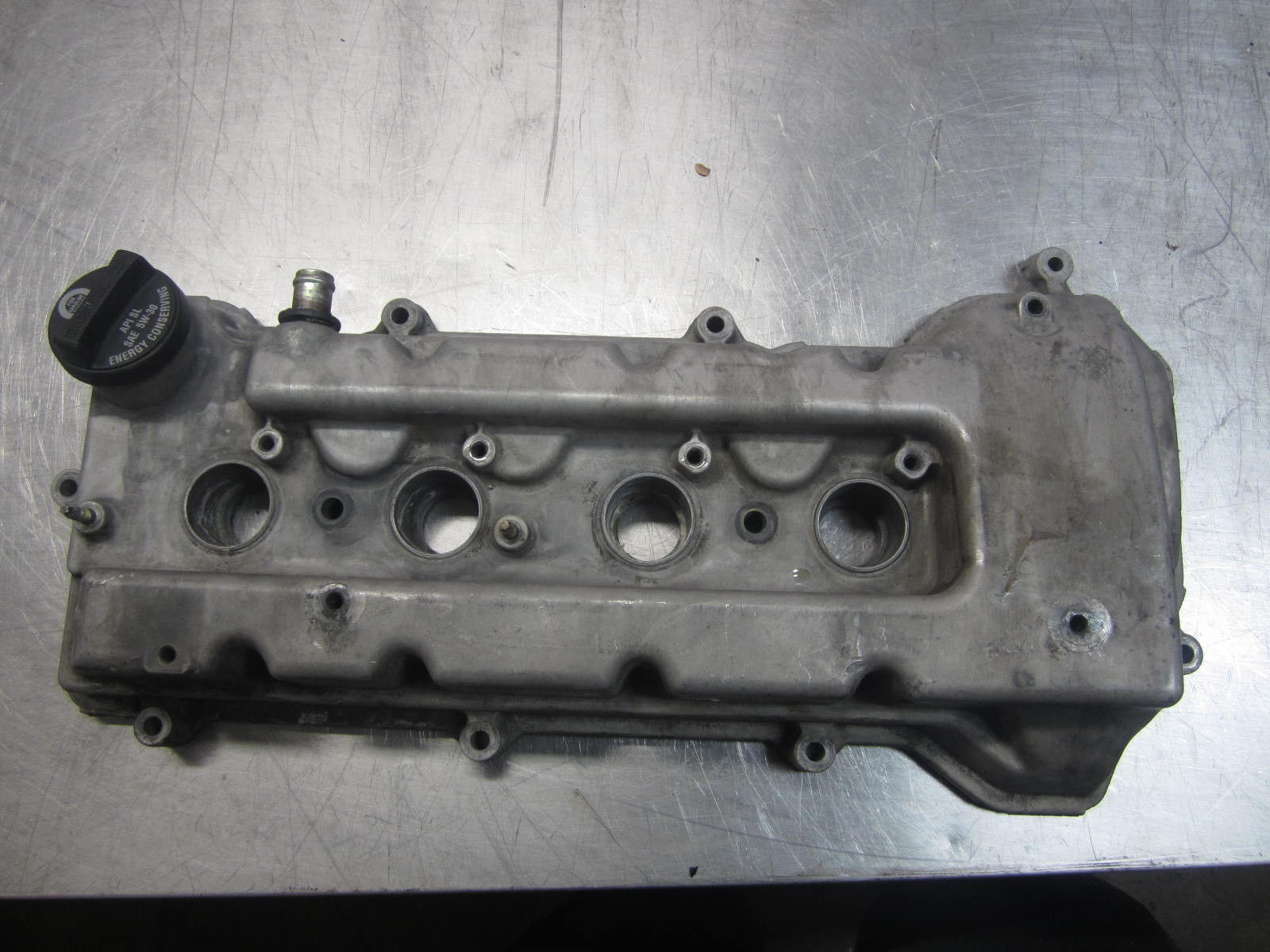

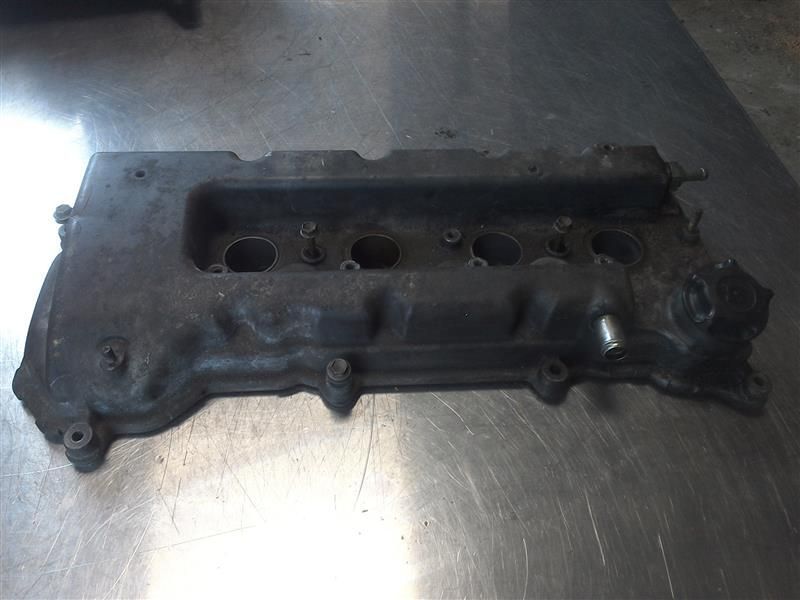

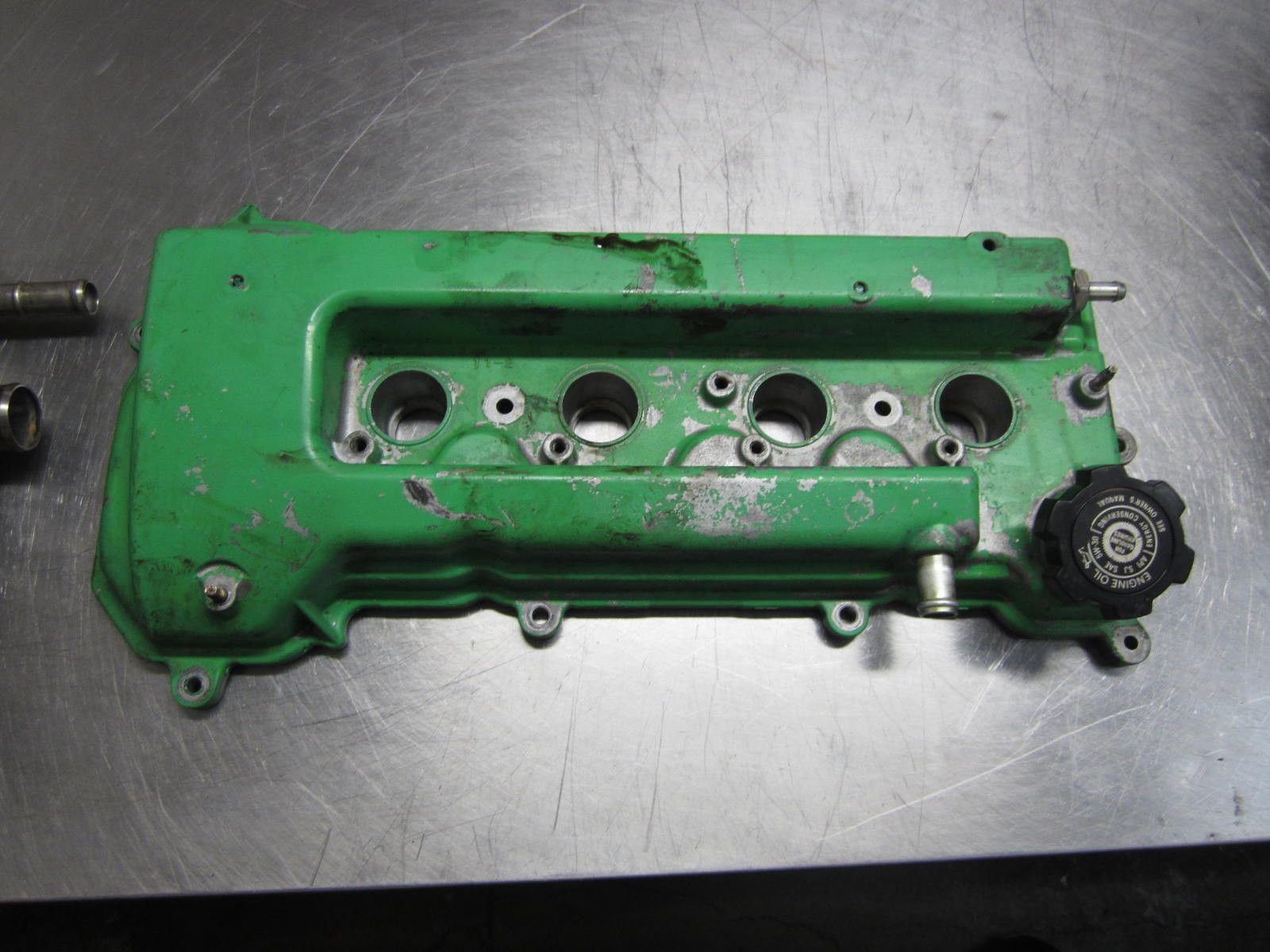

VALVE COVER

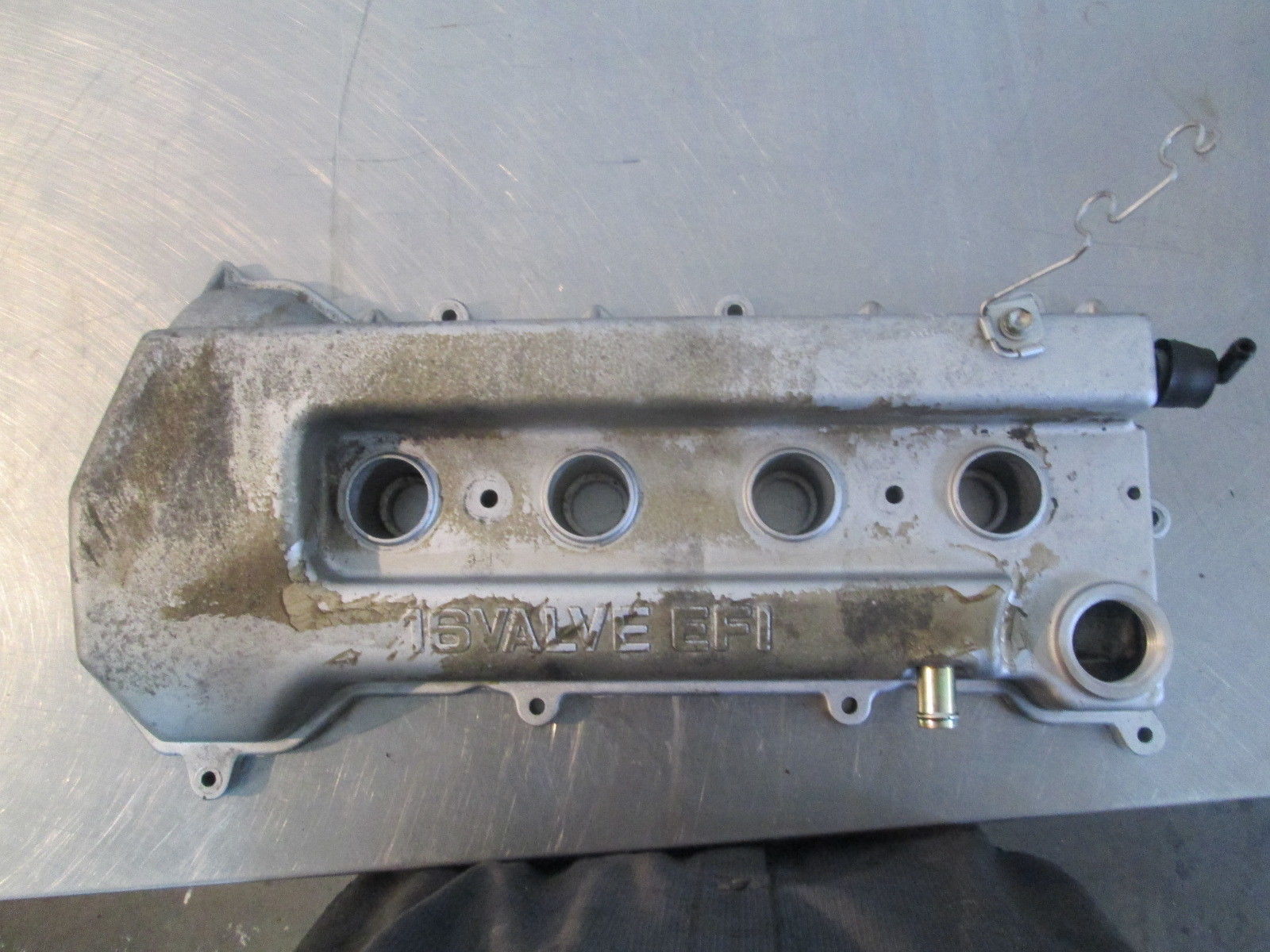

EARLY COROLLA
PRE ENGINE COVER
STATES 16VALVE EFI ON COVER

PRIZM COVER
NO NOTES ON TOP

MR2 HAS EXTRA PORT???
CELICA SAME??

NON COIL PACK COROLLA

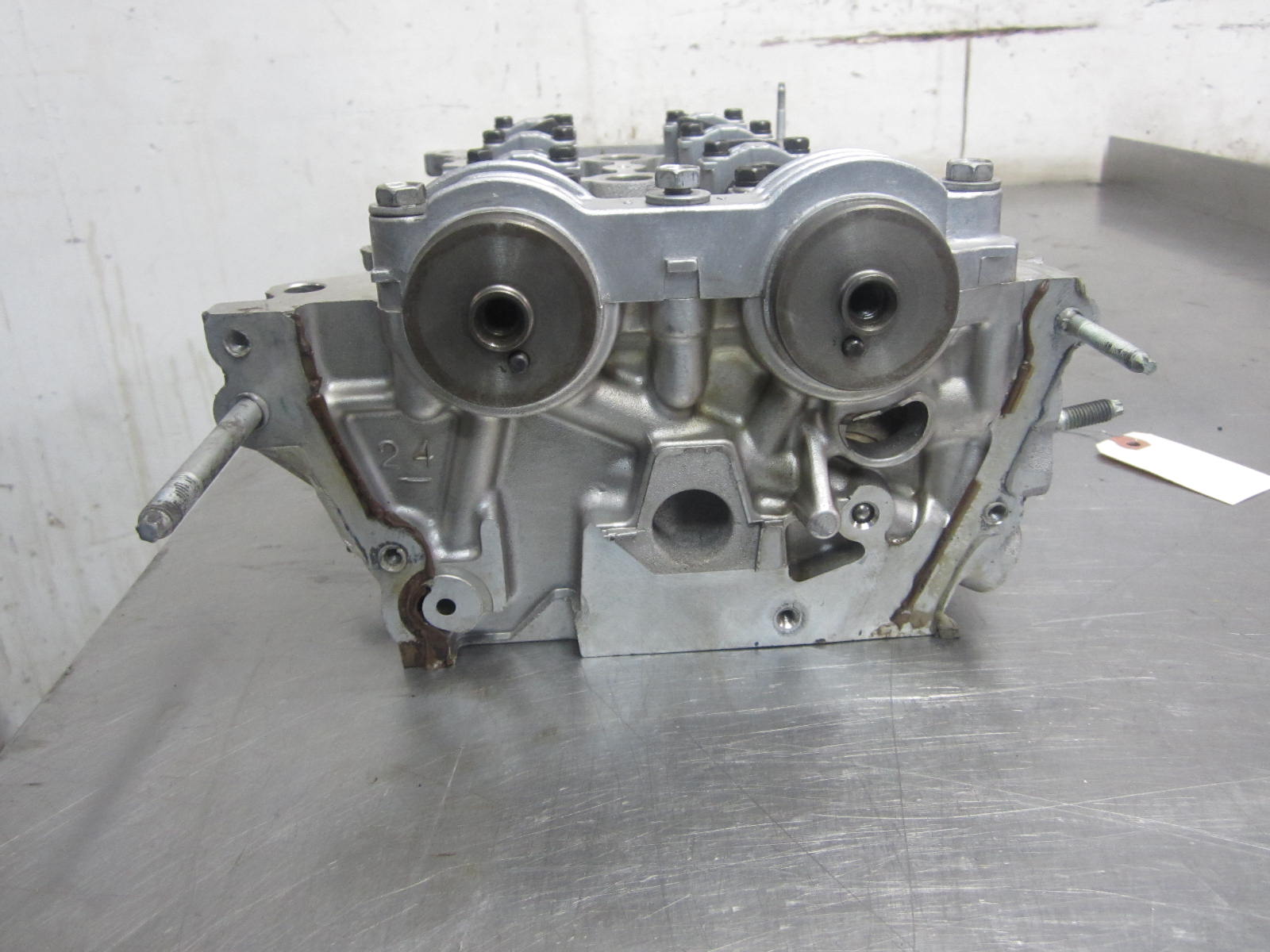

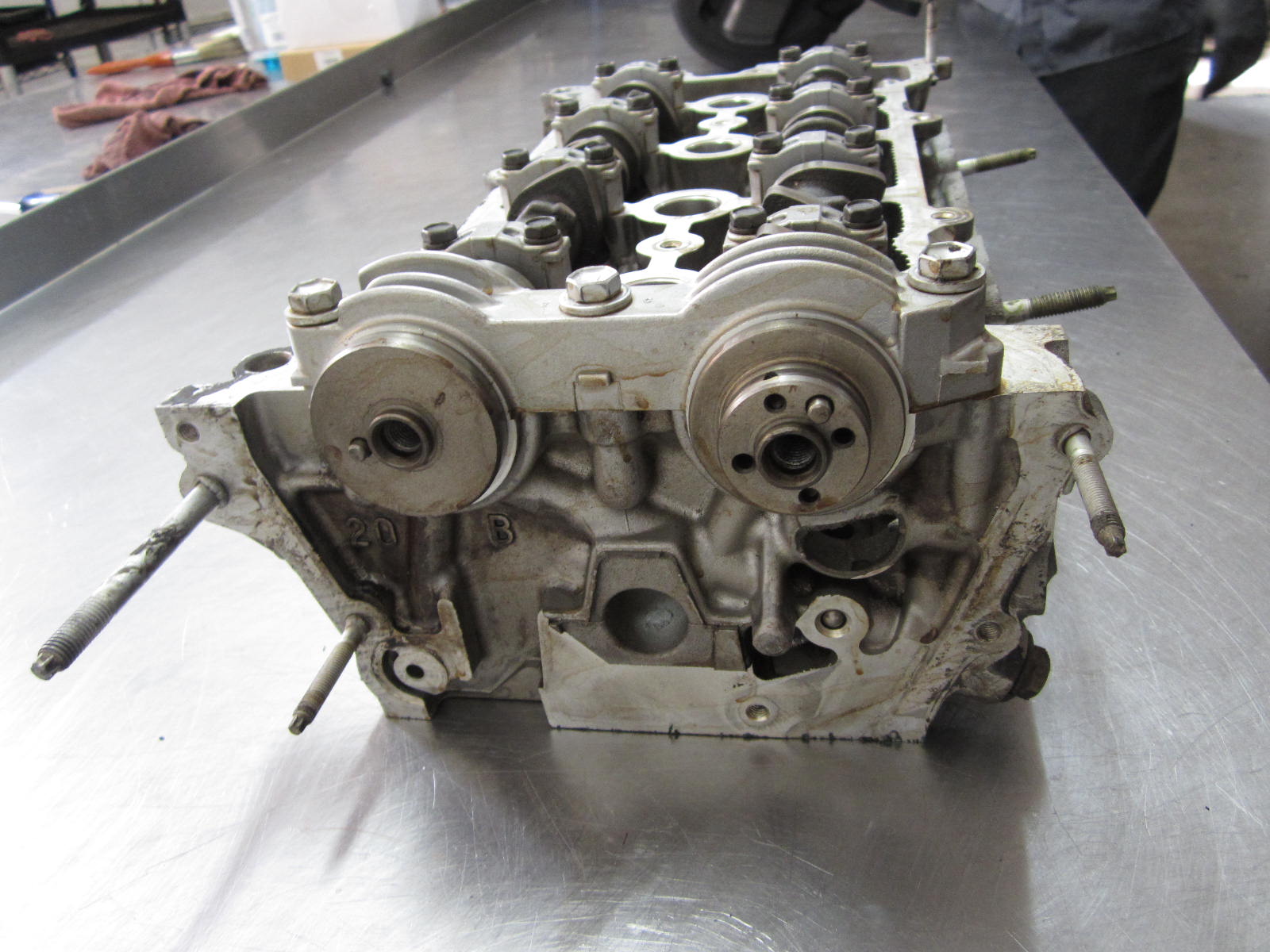

CYLINDER HEAD

NON VVT HEAD
98-99 COROLLA
98-02 PRIZM
03-08 VIBE (FWD)

VARIABLE VALVE TIMING
00-08 COROLLA
03-08 MATRIX
03-06 VIBE (AWD)

VARIABLE VALVE TIMING
LARGER VALVES FROM EARLY NON VVT HEAD
32MM HEAD INTAKE
00-05 CELICA MR2
