TOYOTA 1.8 2ZRFE

The ZR engine family, introduced in 2007 by Toyota Motor Corporation, uses a DOHC 16-valve cylinder head with a 4-cylinder die-cast block. Engines displace either 1.6-liters, 1.8-liters or 2.0-liters. All engines in this family are equipped with Toyota's dual VVT-i technology that optimizes both intake and exhaust valve timing. This engine family is also the first to use Toyota's Valvematic system, first appearing on the Noah and Voxy in 2007 and then the European Avensis in 2009. The Toyota 2ZR-FE is a DOHC, 16-valve, 1.8 L(1798 cc)[2] engine also equipped with Dual VVT-i. This new engine is now replacing the 1ZZ-FE engine in most applications.[3] Output for this engine is rated at 101 kW (136 hp) at 6000 rpm and 174 N·m (128 lb·ft) of torque at 4400 rpm for the Corolla, Matrix, and Vibe and 95 kW (128 hp) and 171 N·m (126 lb·ft) of torque in the Scion xD.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
1.8 ALUMINUM ALUMINUM DOHC MPFI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN THROTTLE BODY
SENSORS TIMING COVER TIMING SET VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY ENGINE TEMP HEAD TEMP CRANK TEMP NOTES
1.8 2ZRFE 08-10 XD 1.8D 1.8B ***** ***********
1.8 2ZRFE 09-10 COROLLA/ MATRIX 1.8A 1.8A ***** ***********
1.8 2ZRFE 09-10 VIBE ***** ***** ***** ***********
1.8 2ZRFE 10-12 XD 1.8E 1.8B ***** ***********
1.8 2ZRFE 10-15 PRIUS
11-15 CT200H
1.8B SAME AS ENGINE ***** ***********
1.8 2ZRFE 11-15 COROLLA
11-14 MATRIX
1.8C 1.8A ***** ***********
1.8 2ZRFE 13-14 XD 1.8F 1.8B ***** ***********

VALVE INFORMATION

MAKE MODEL YEAR RANGE
PONTIAC VIBE 2009-2010
SCION XD 2008-2014
TOYOTA COROLLA 2009-2010
TOYOTA MATRIX 2009-2010
TOYOTA PRIUS 2010
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 27.5 5.5 108.4 1 *TOY18AU
INTAKE 31.9 5.5 109.2 1 *TOY18AU

SENSORS

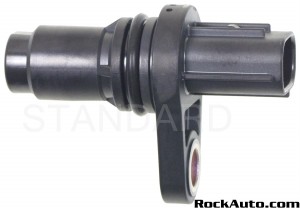

CAMSHAFT POSITION SENSOR

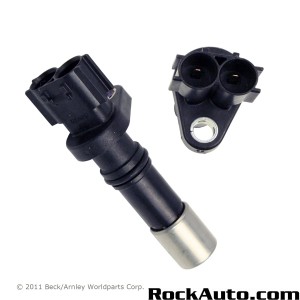

CRANKSHAFT POSITION SENSOR

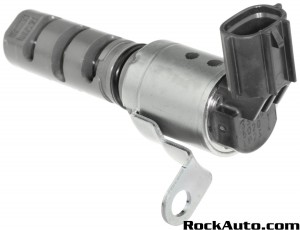

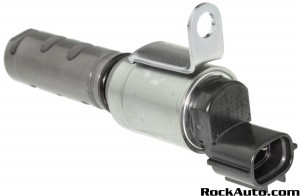

EXHAUST VARABLE VALVE TIMING OIL CONTROL VALVE

INTAKE VARABLE VALVE TIMING OIL CONTROL VALVE

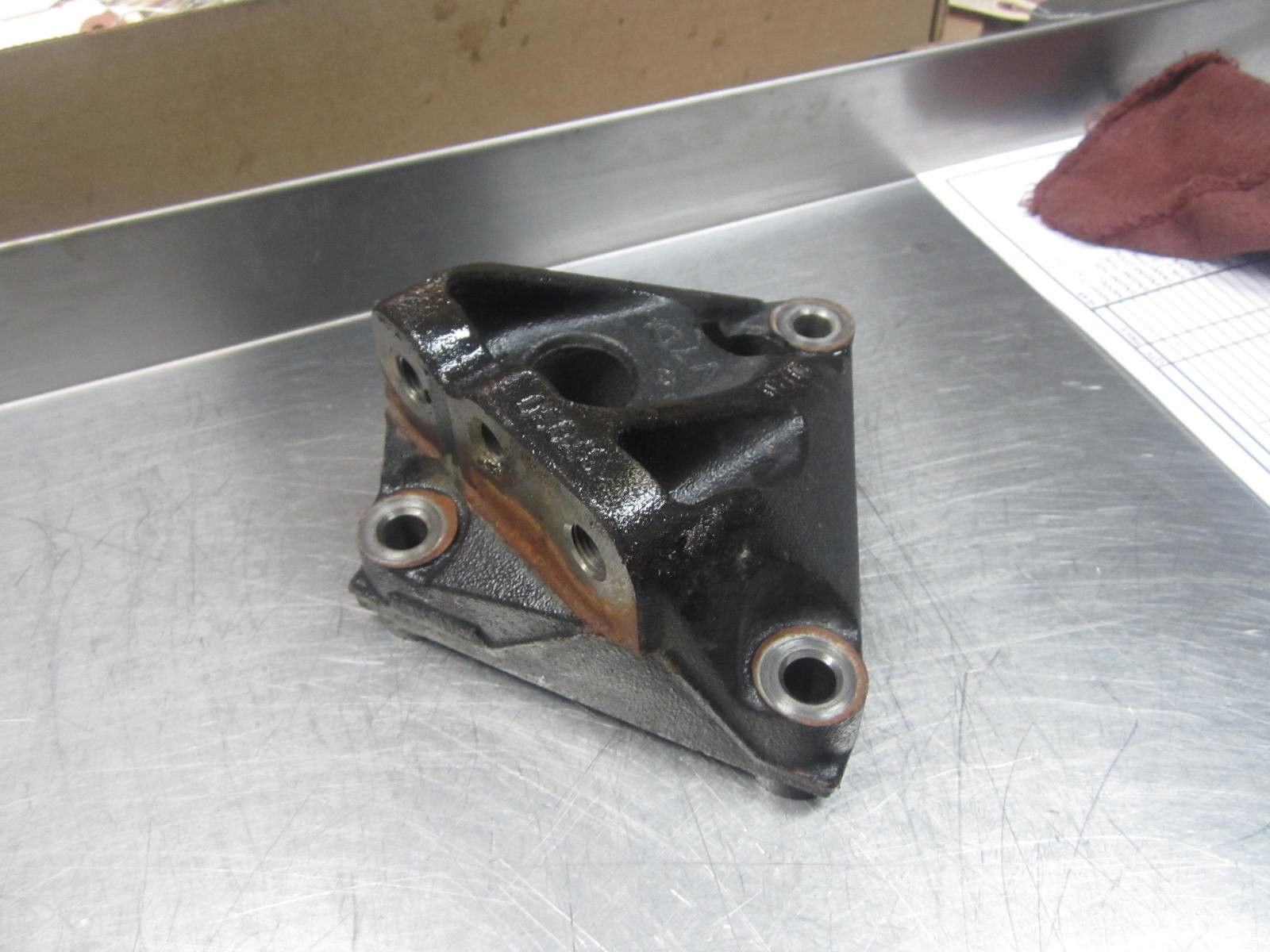

ENGINE ASCESSORY BRACKETS

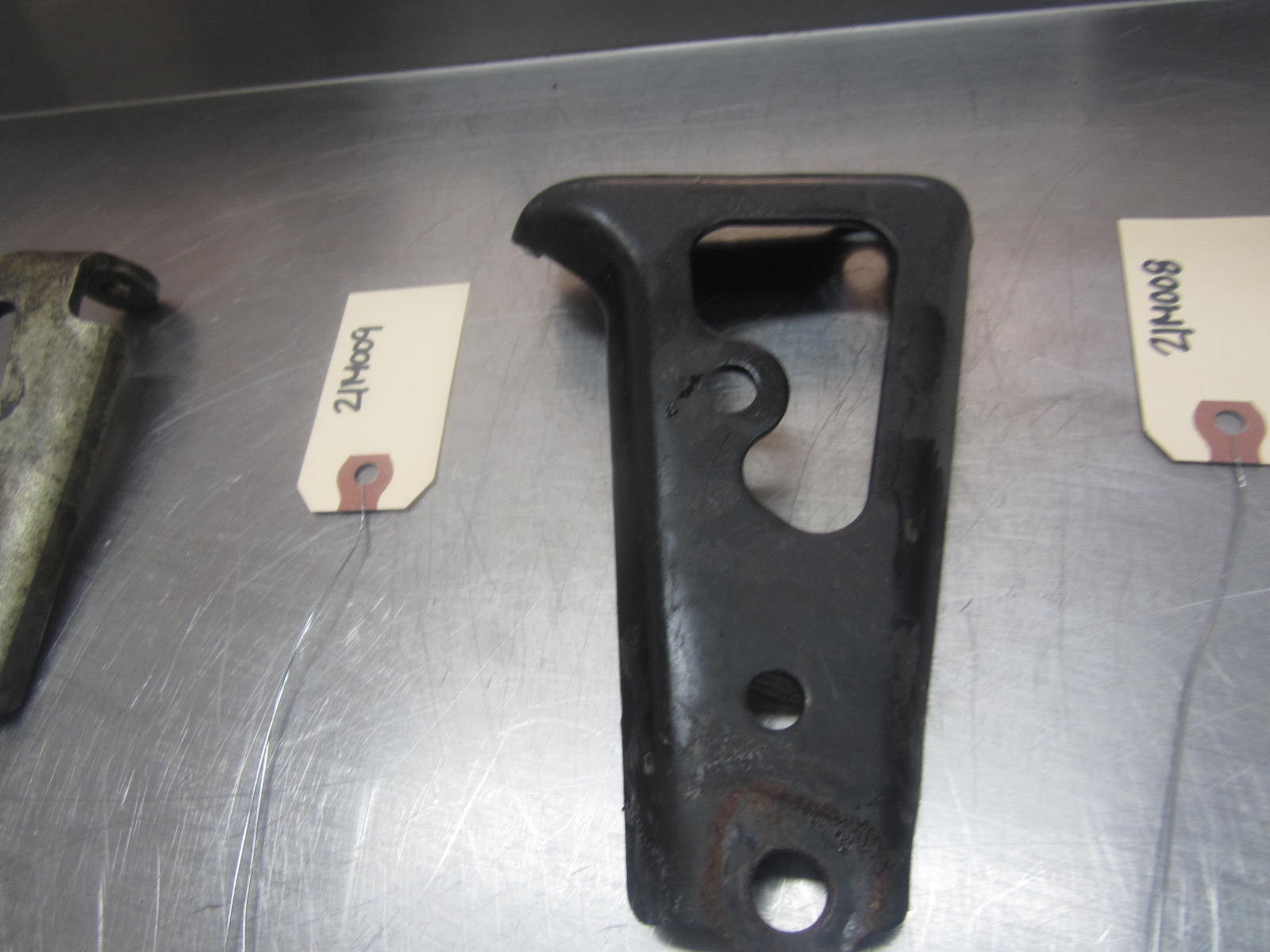

ALTERNATOR
ADUSTMENT BRACKET COROLLA

ALTERNATOR
PIVOT BRACKET COROLLA MATRIX

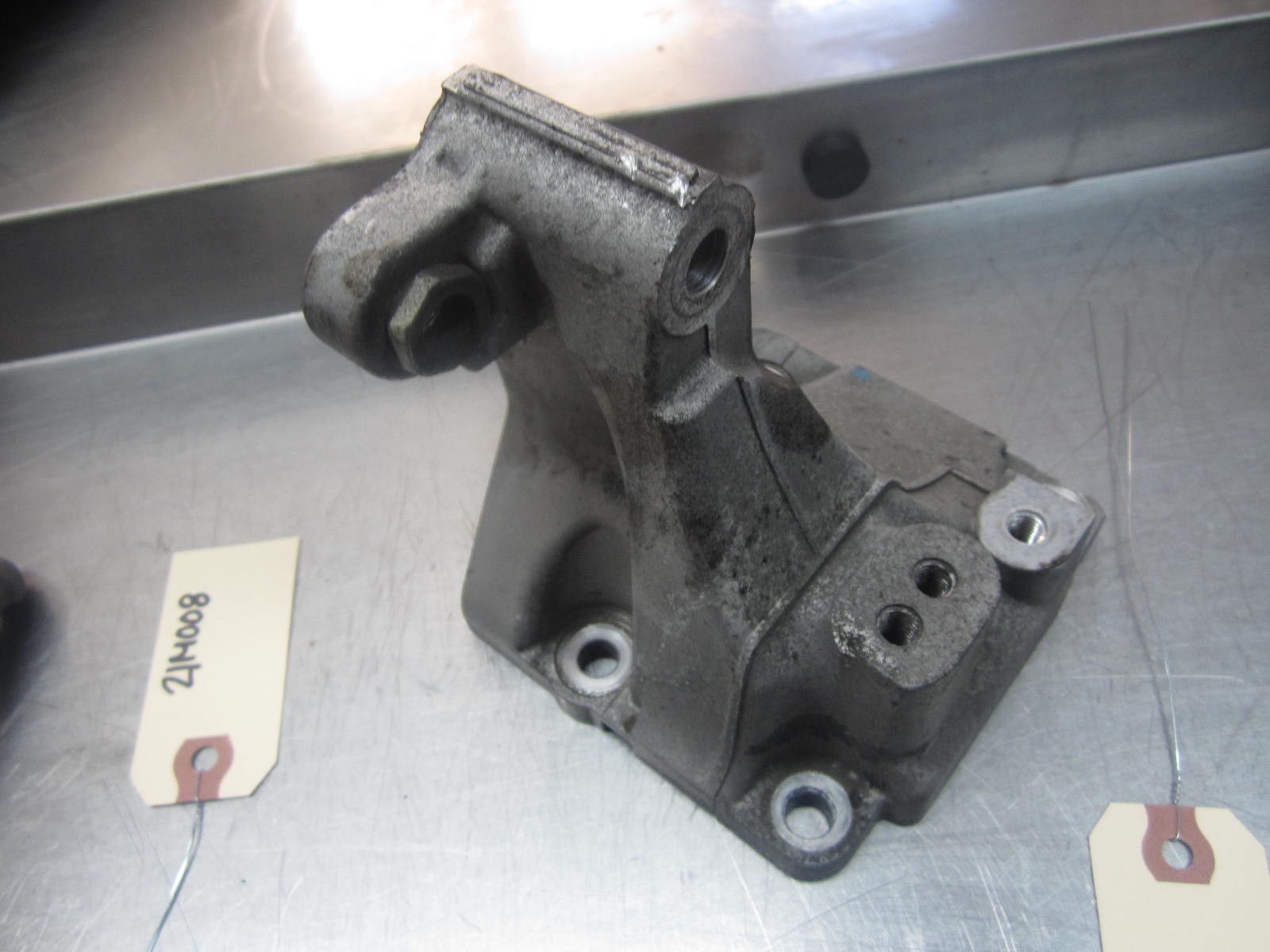

FRONT MOTOR MOUNT
COROLLA

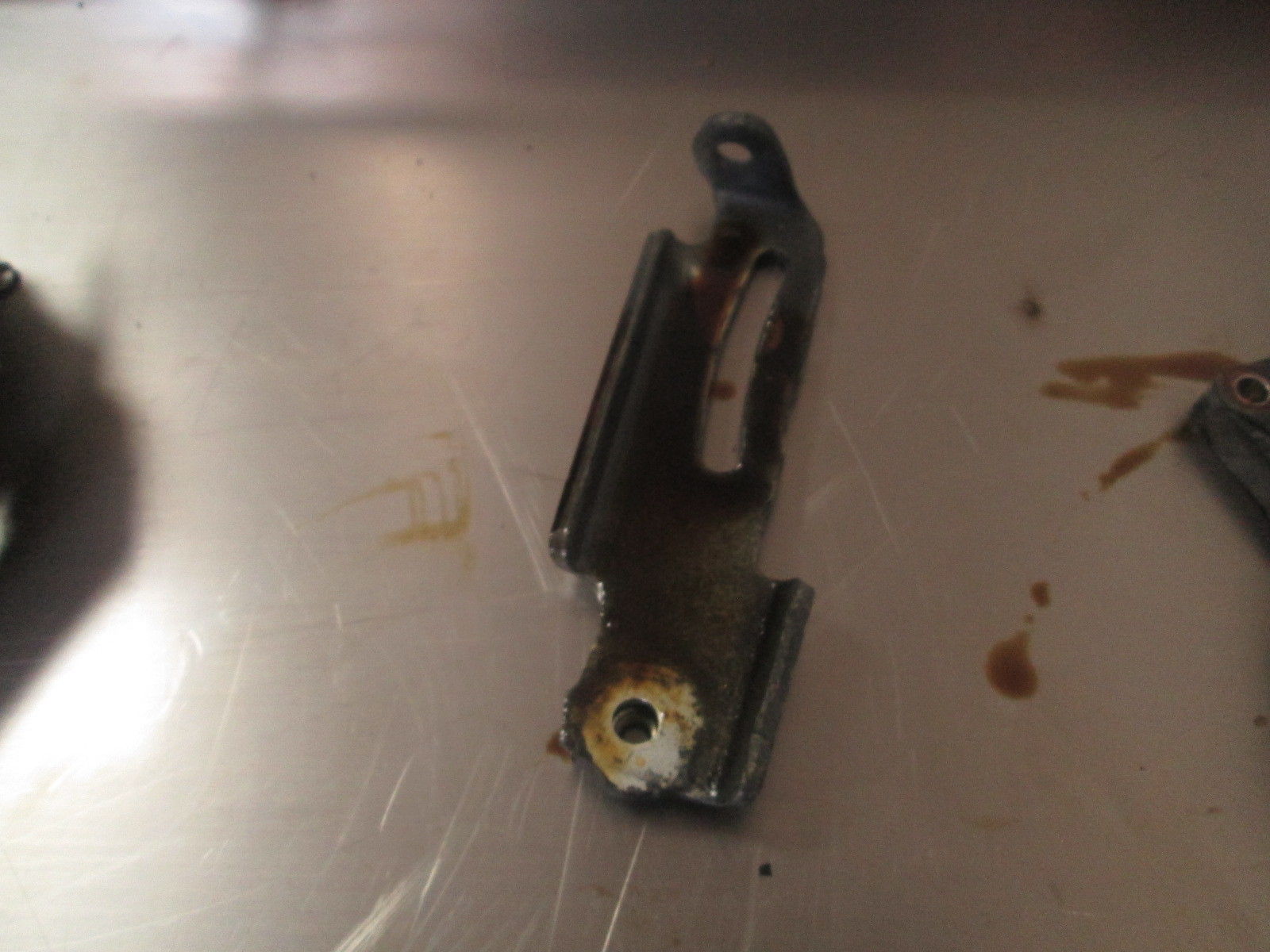

MANIFOLD SUPPORT BRACKET

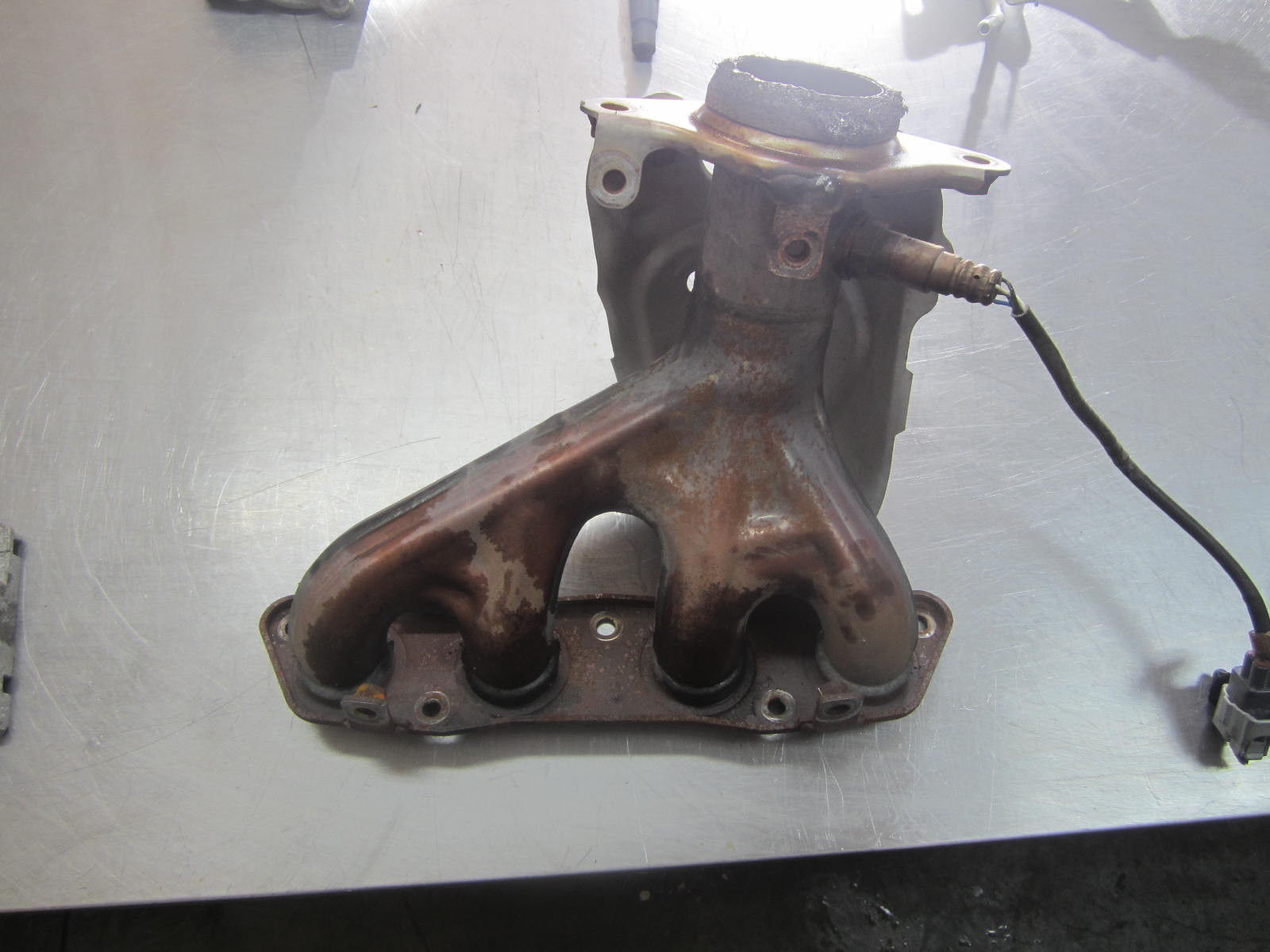

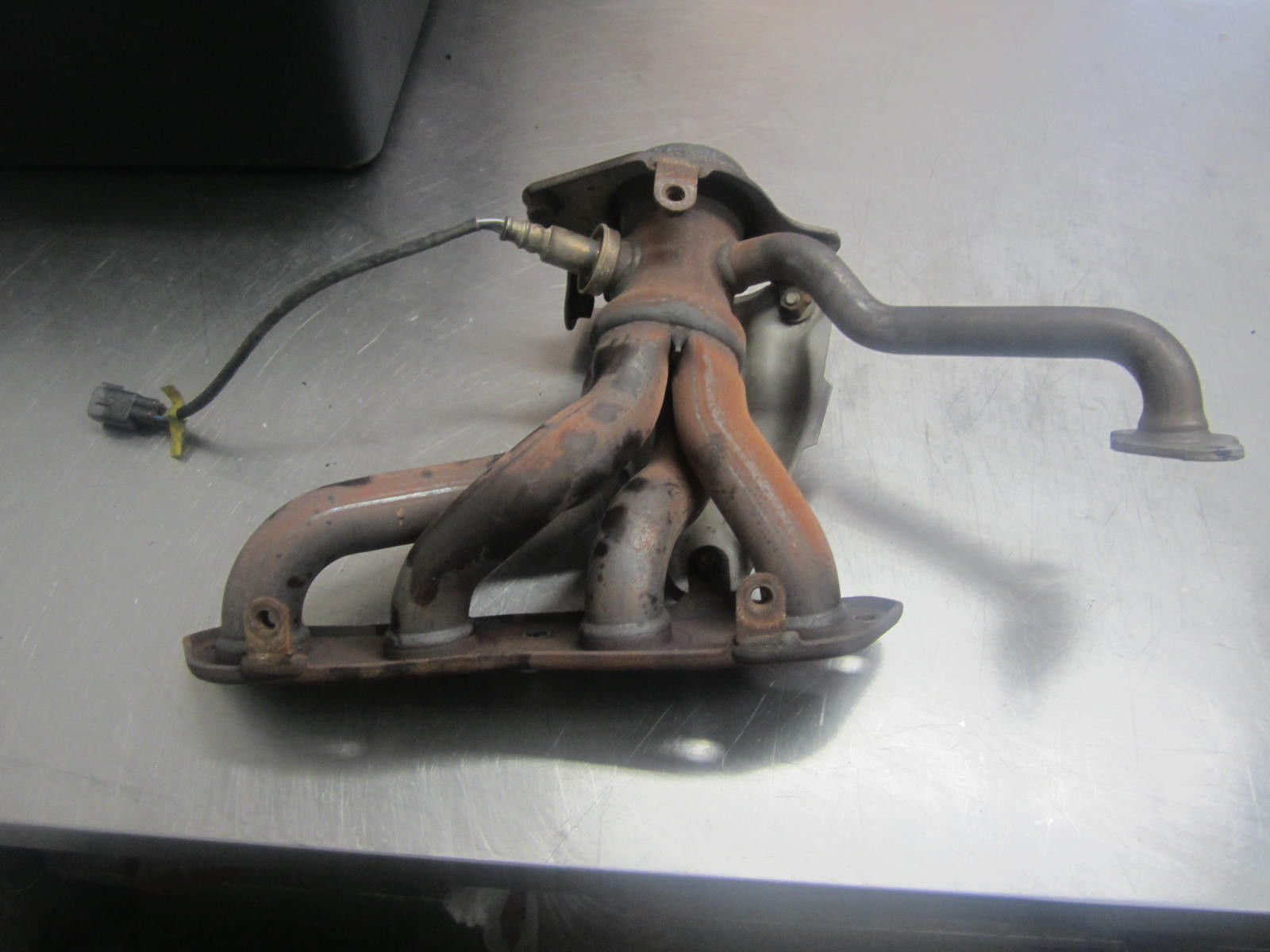

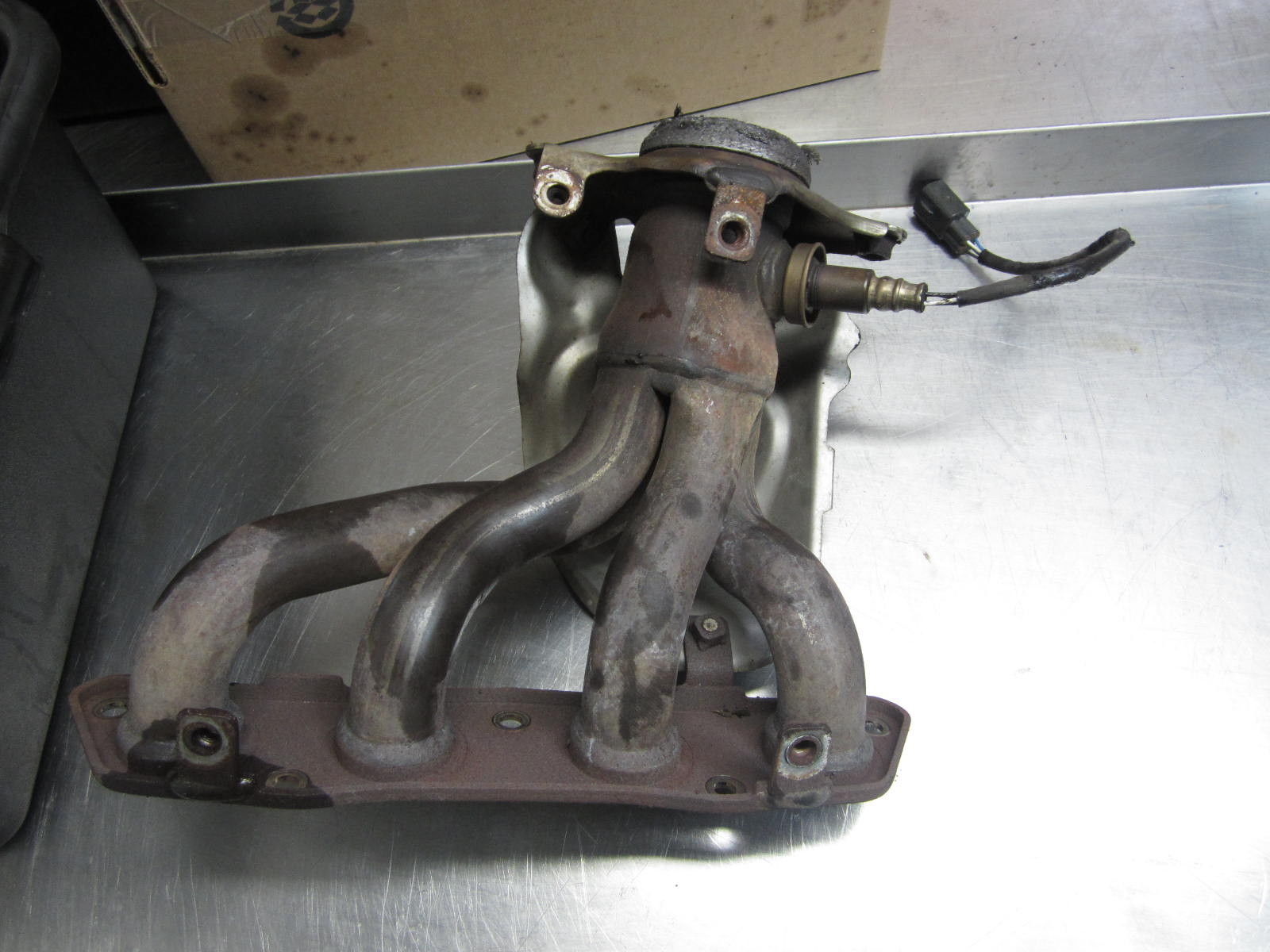

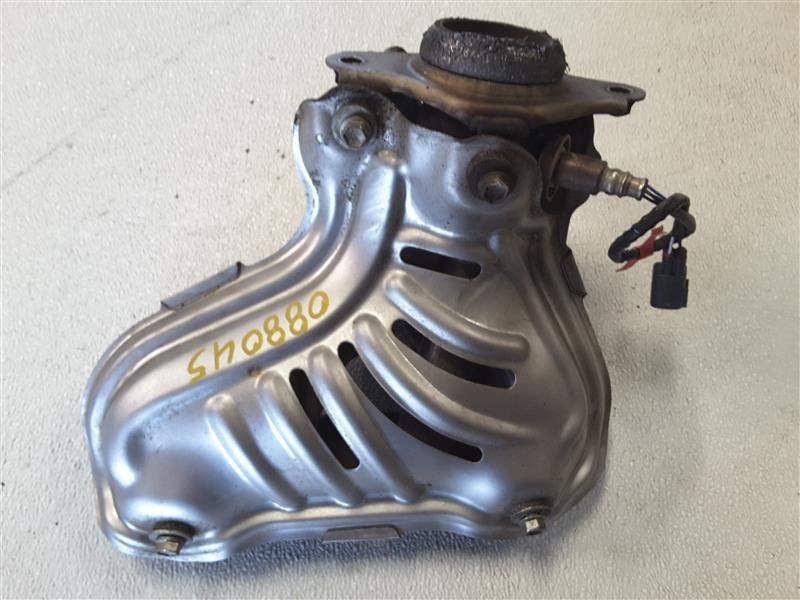

EXHAUST MANIFOLD

09-10 COROLLA MATRIX
08-12 XD

09-10 VIBE

10-15 PRIUS
11-15 CT200H

11-15 COROLLA
11-14 MATRIX
13-14 XD

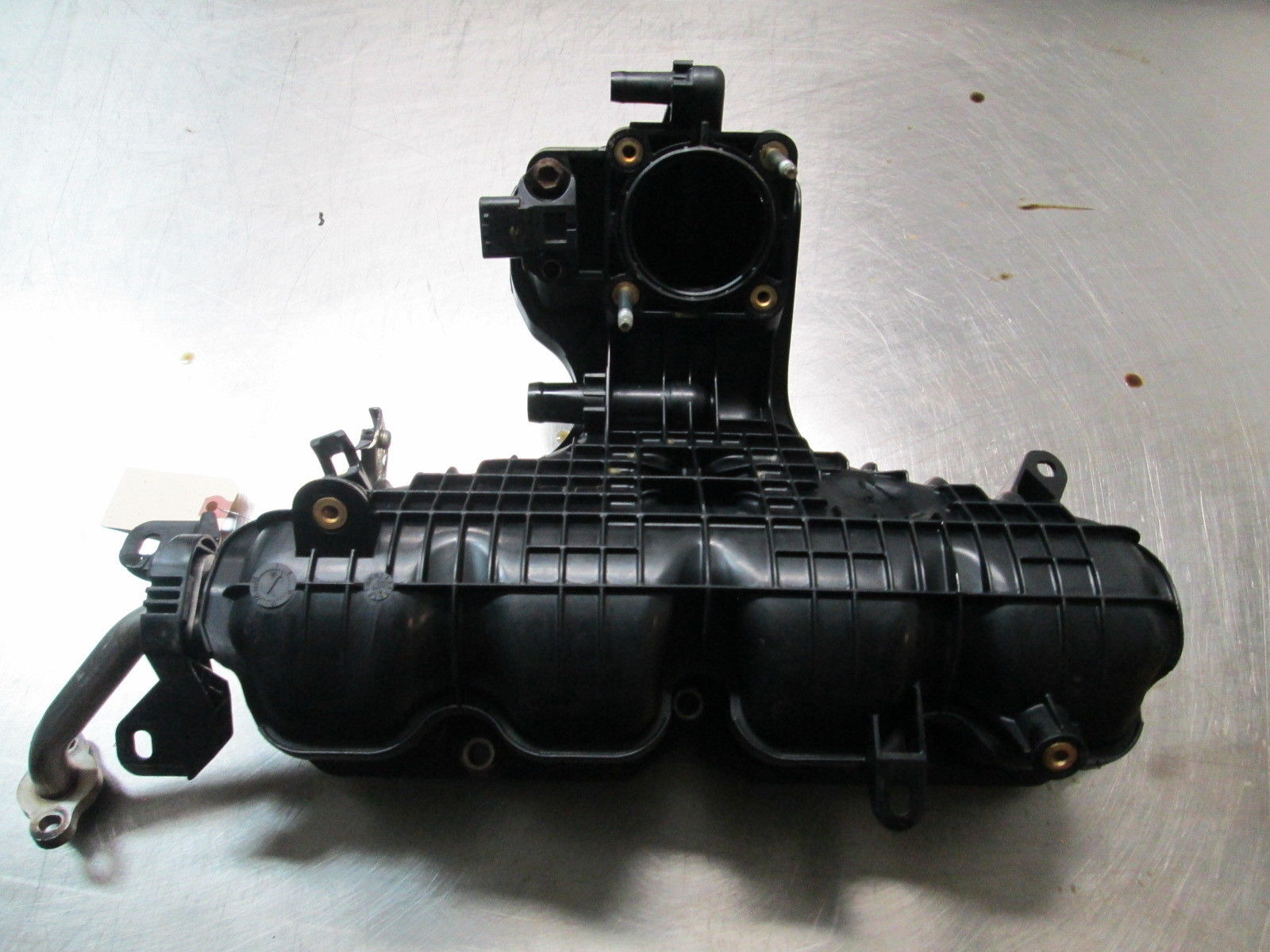

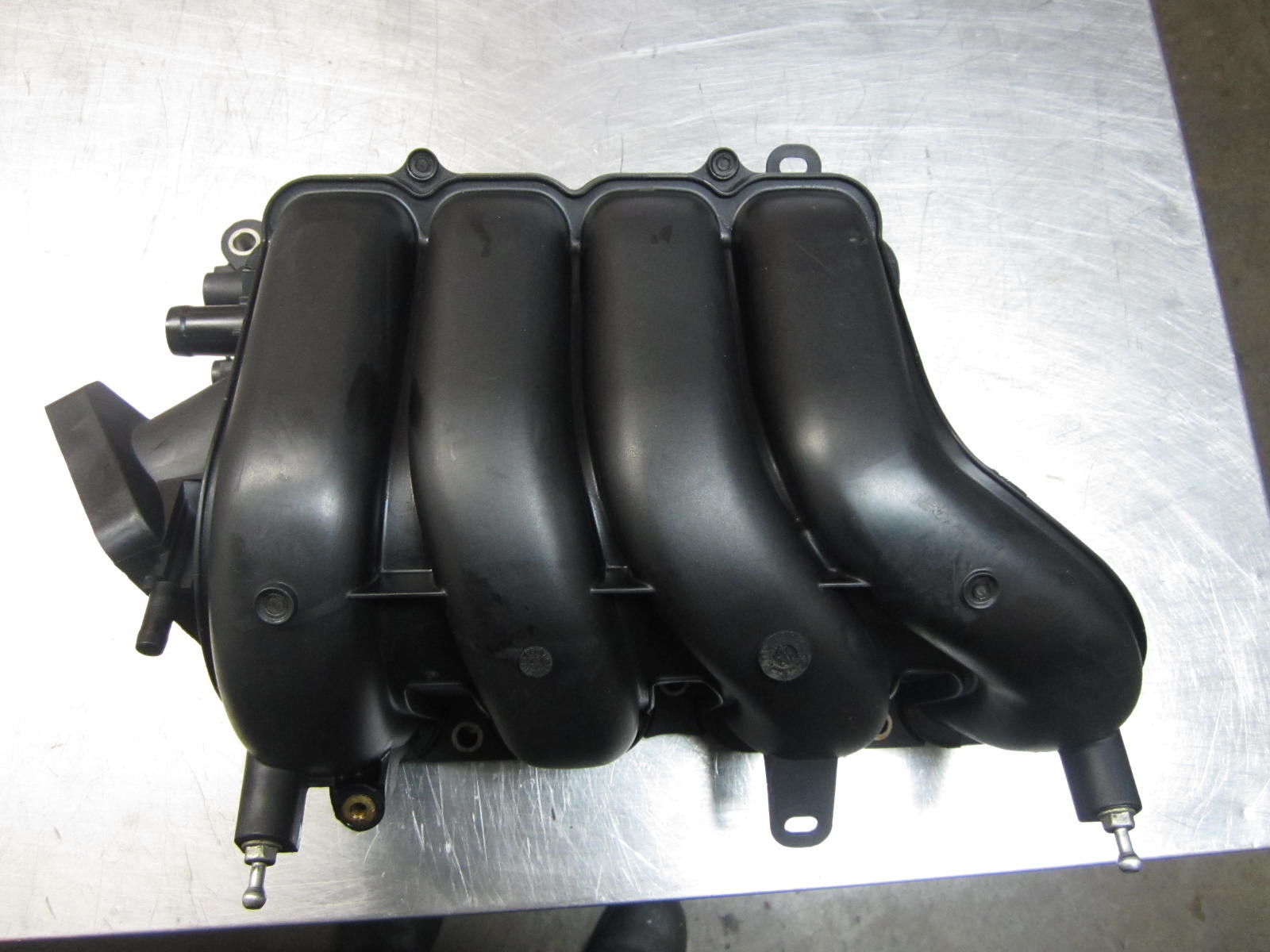

INTAKE MANIFOLD

08-10 XD(THRU 9/09)
09-10 COROLLA MATRIX

09 VIBE
THRU 7/08

09-10 VIBE
FROM 8/08

10-14 XD(FROM10/09)
11-15 COROLLA
11-14 MATRIX

10-15 PRIUS
11-15 CT200H

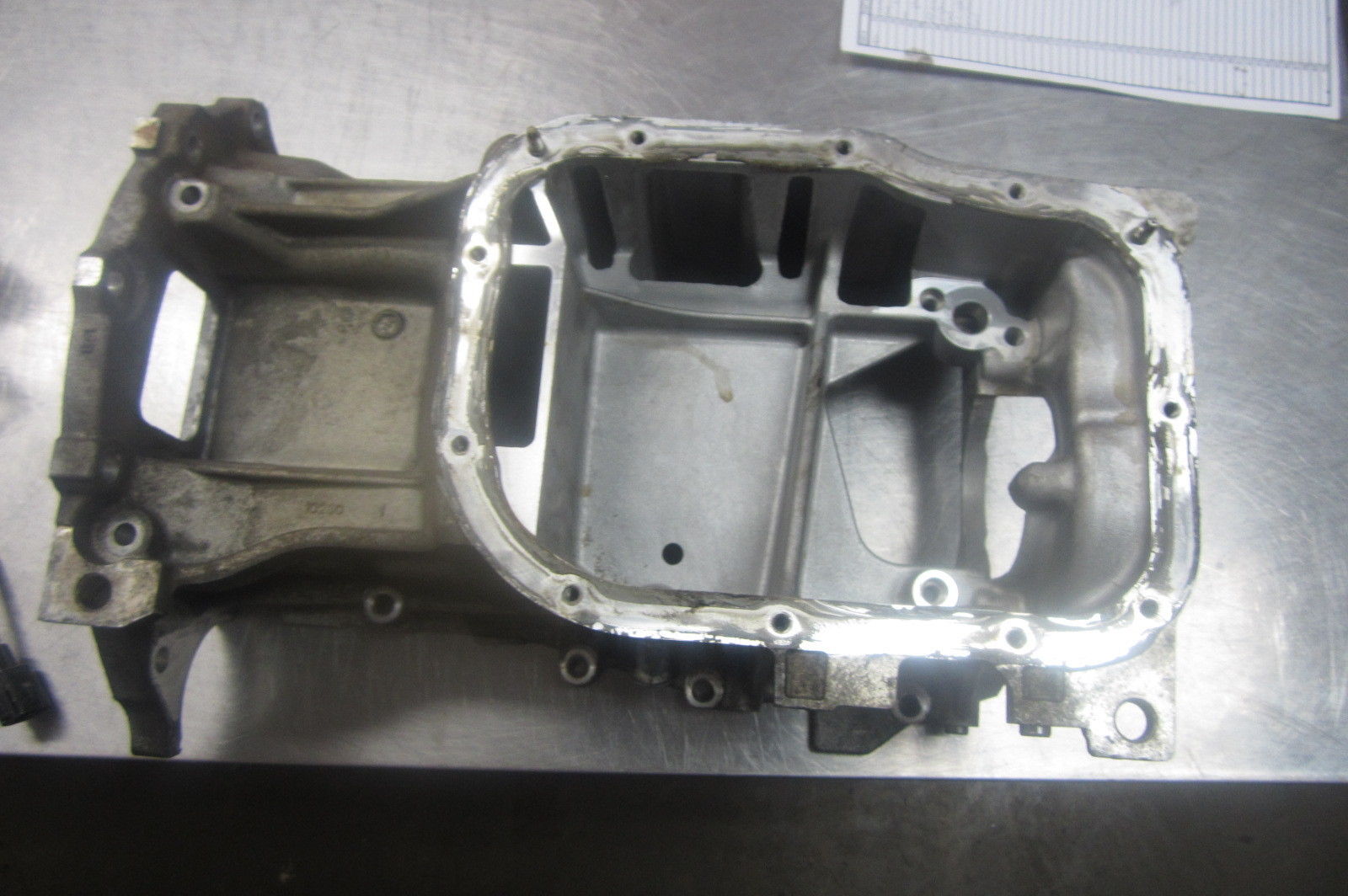

ENGINE OIL PAN

08-14 XD
09-15 COROLLA
11-15 CT200H
09-14 MATRIX
10-15 PRIUS

09-10 VIBE

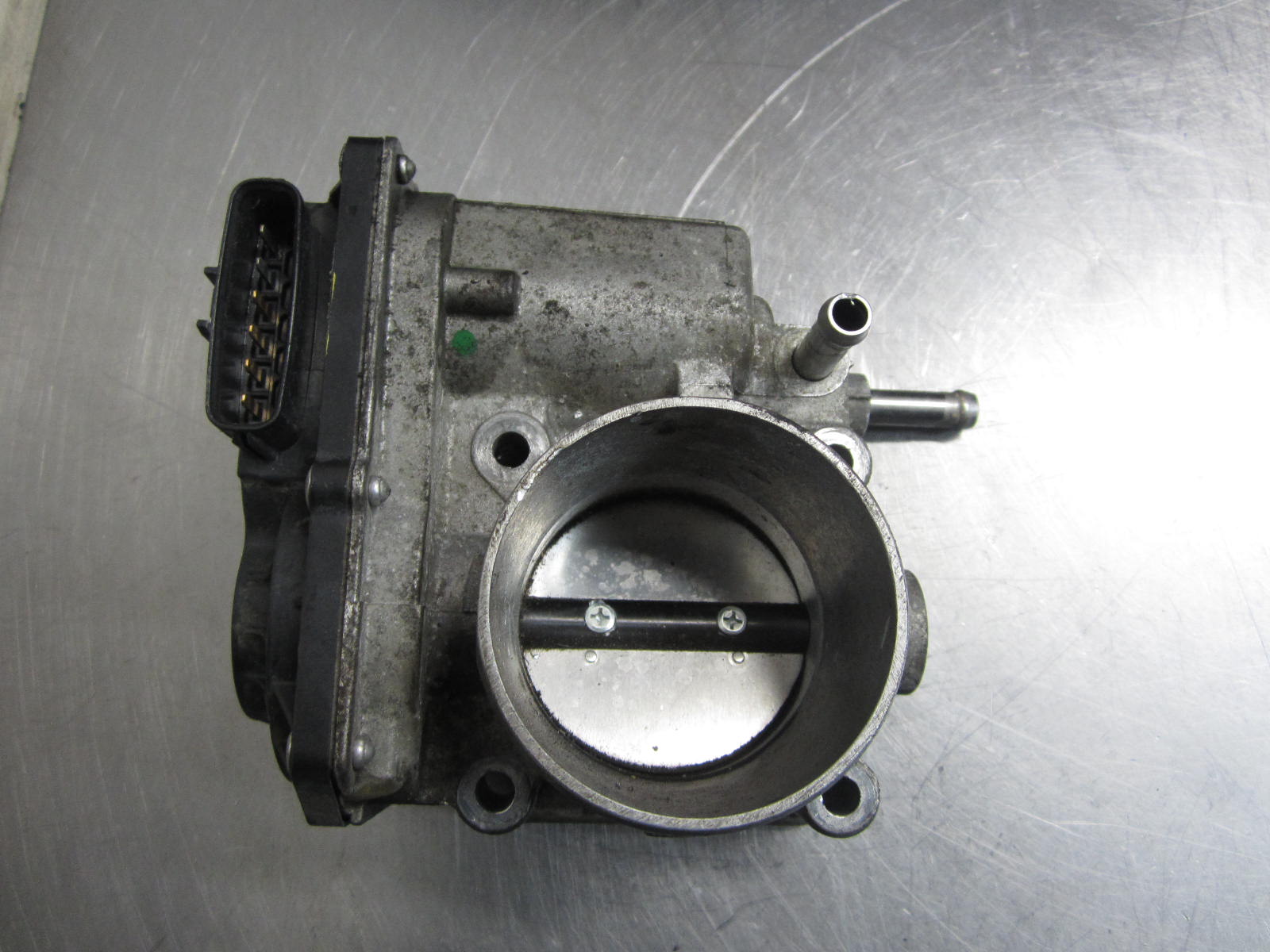

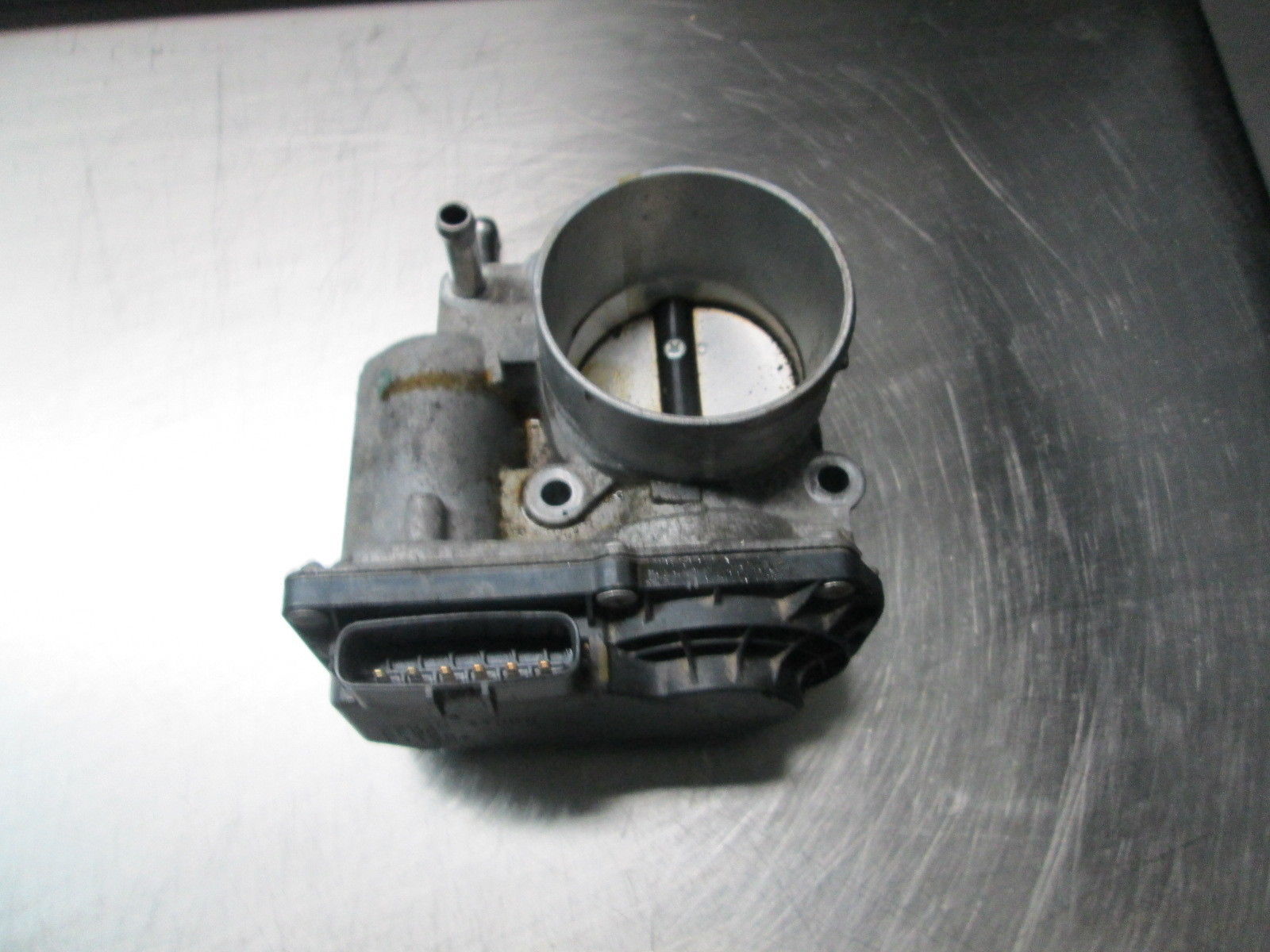

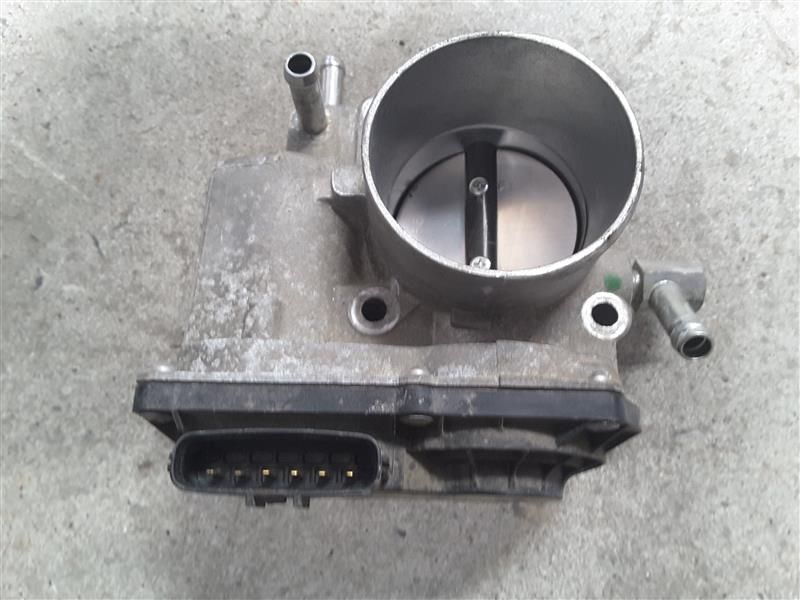

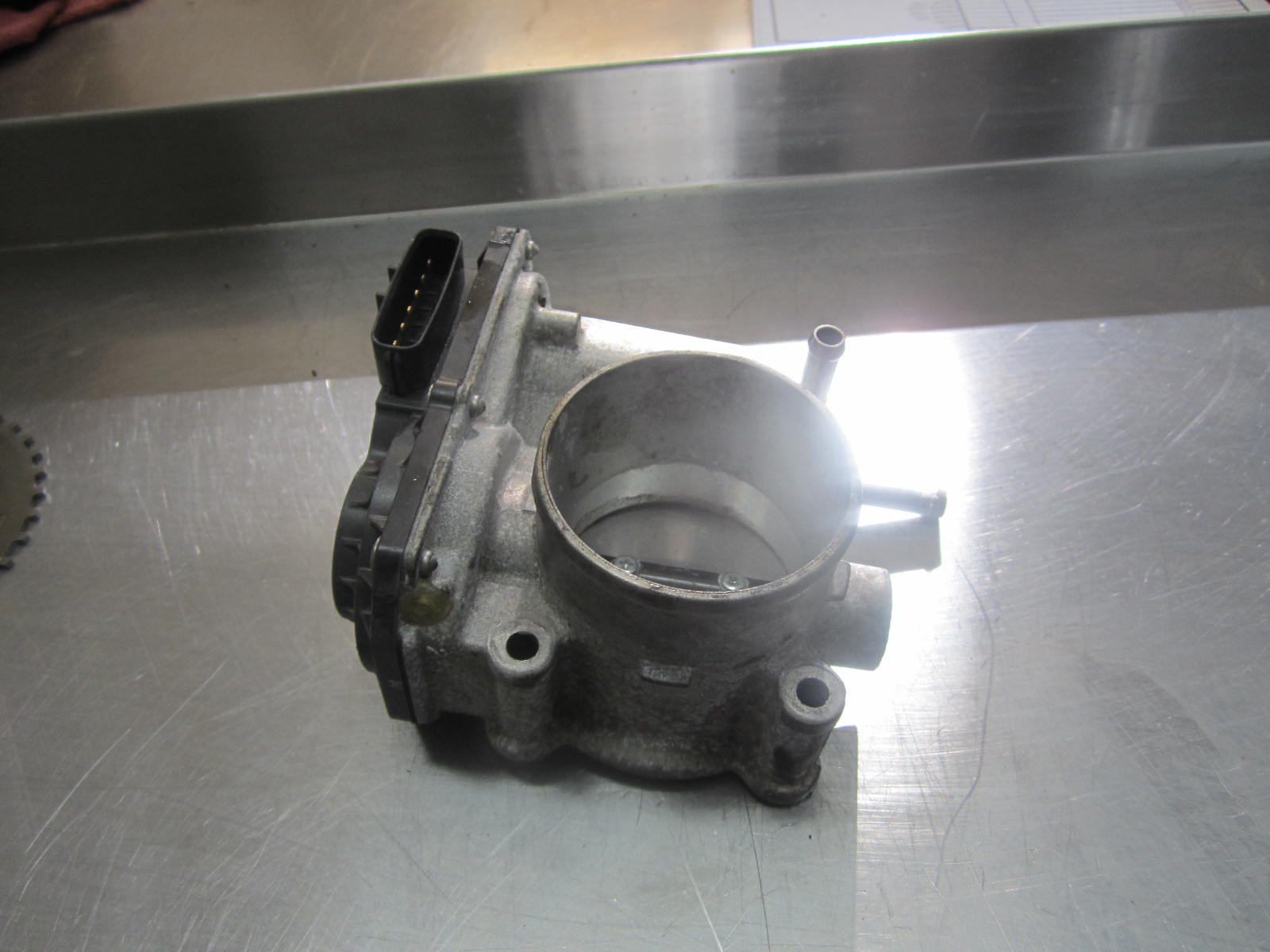

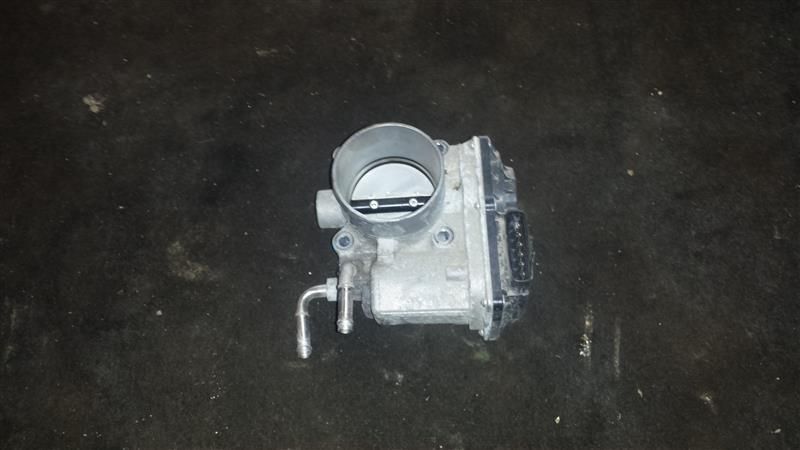

THROTTLE BODY

08-14 XD

09-10 COROLLA MATRIX

09-10 VIBE

10-15 PRIUS
11-15 CT200H

11-15 COROLLA
11-14 MATRIX

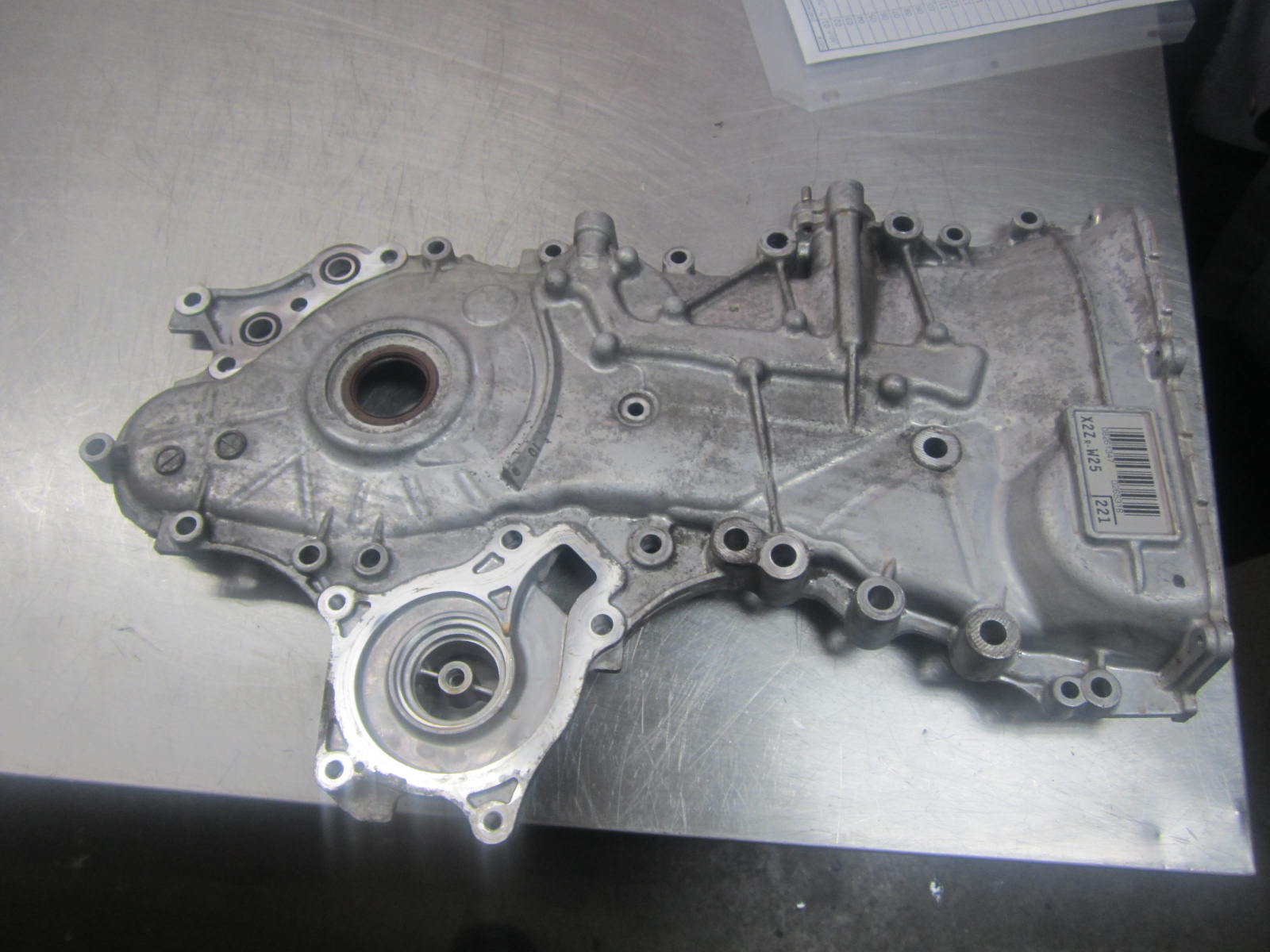

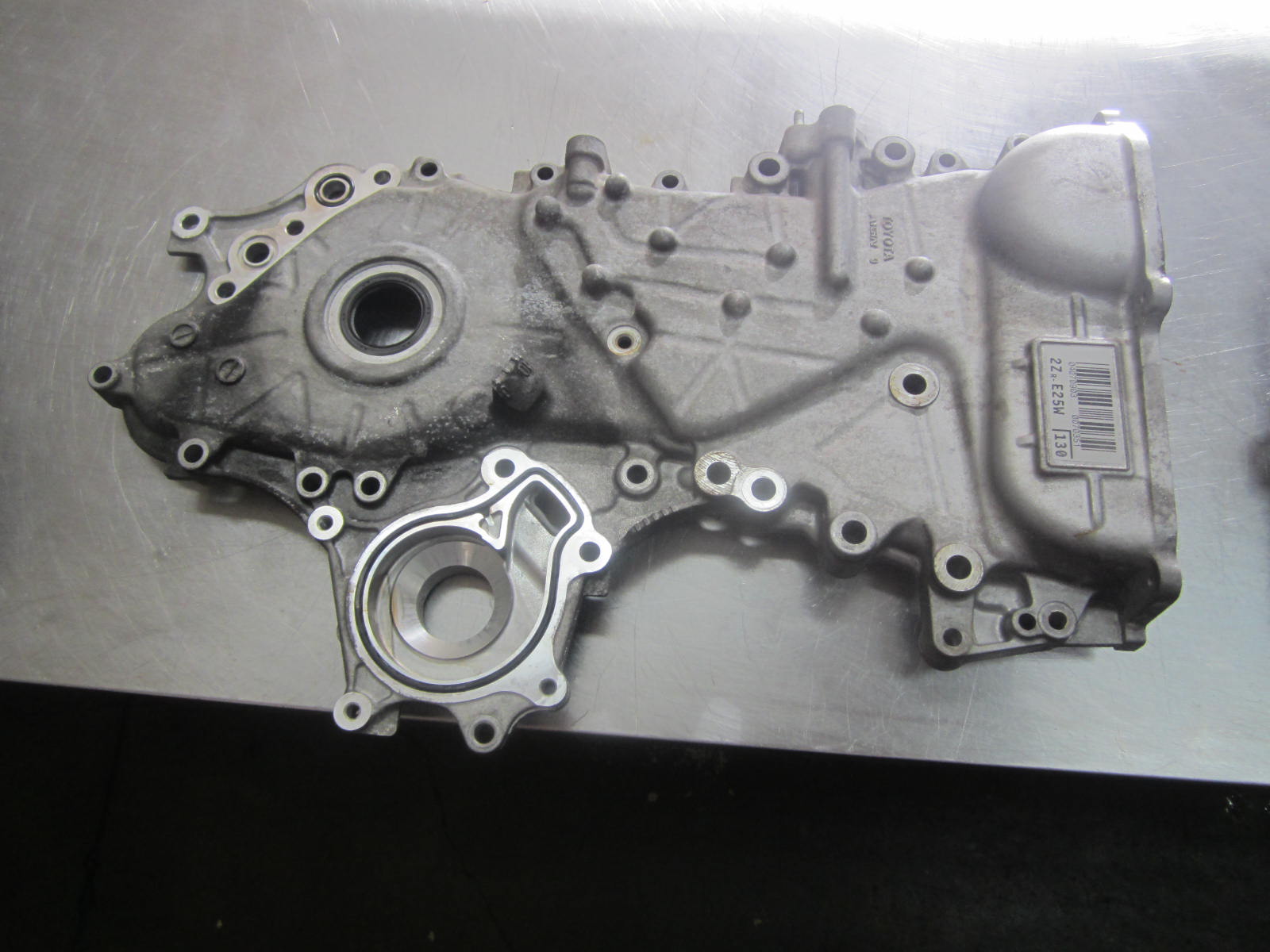

TIMING COVER

08-14 XD

09-15 COROLLA
09-14 MATRIX

09-10 VIBE

10-15 PRIUS
11-15 CT200H

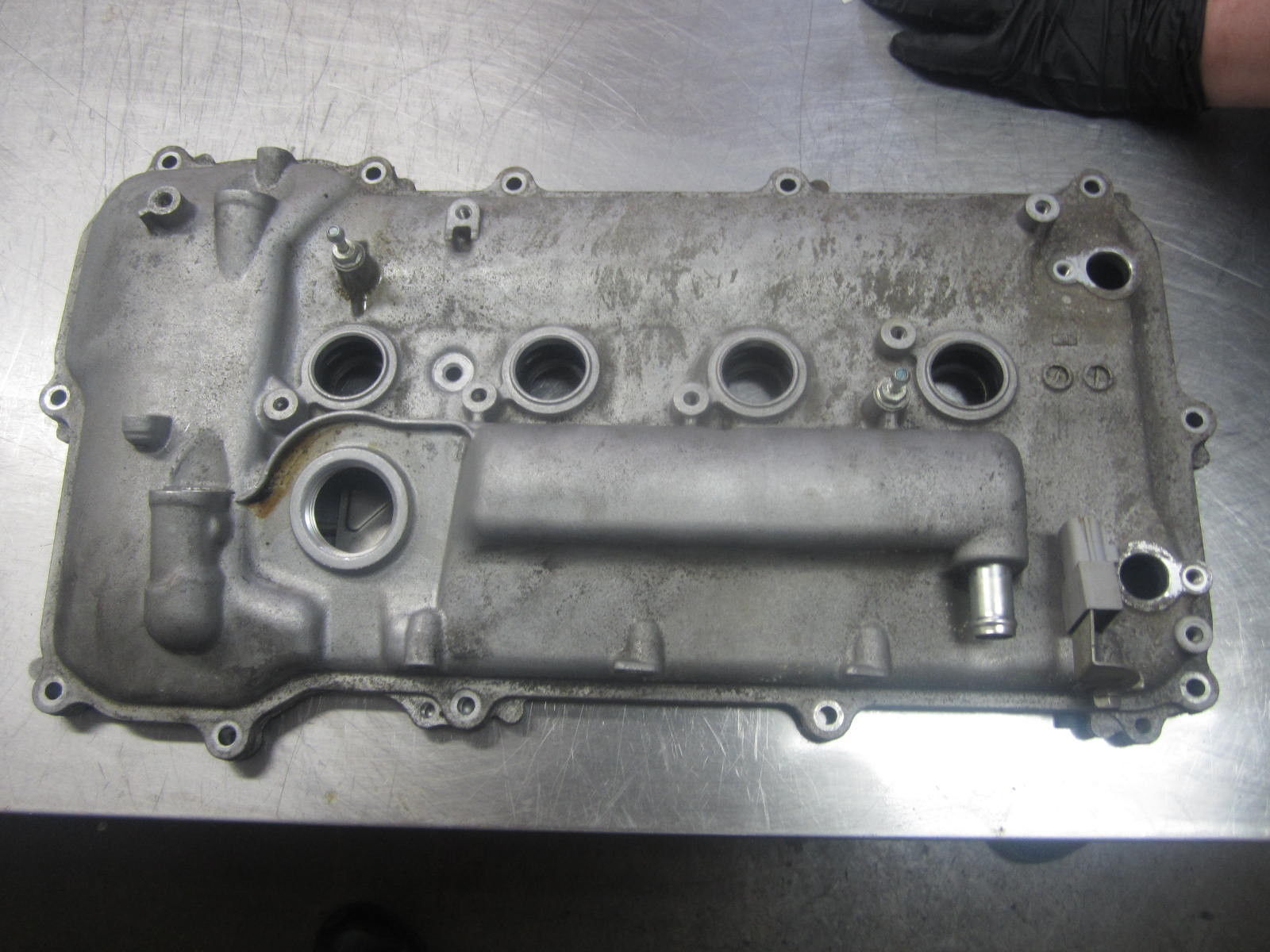

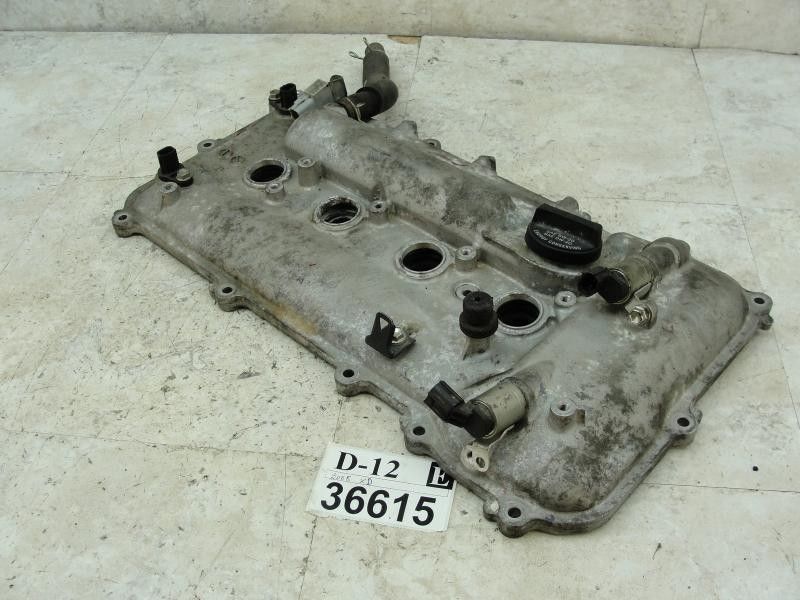

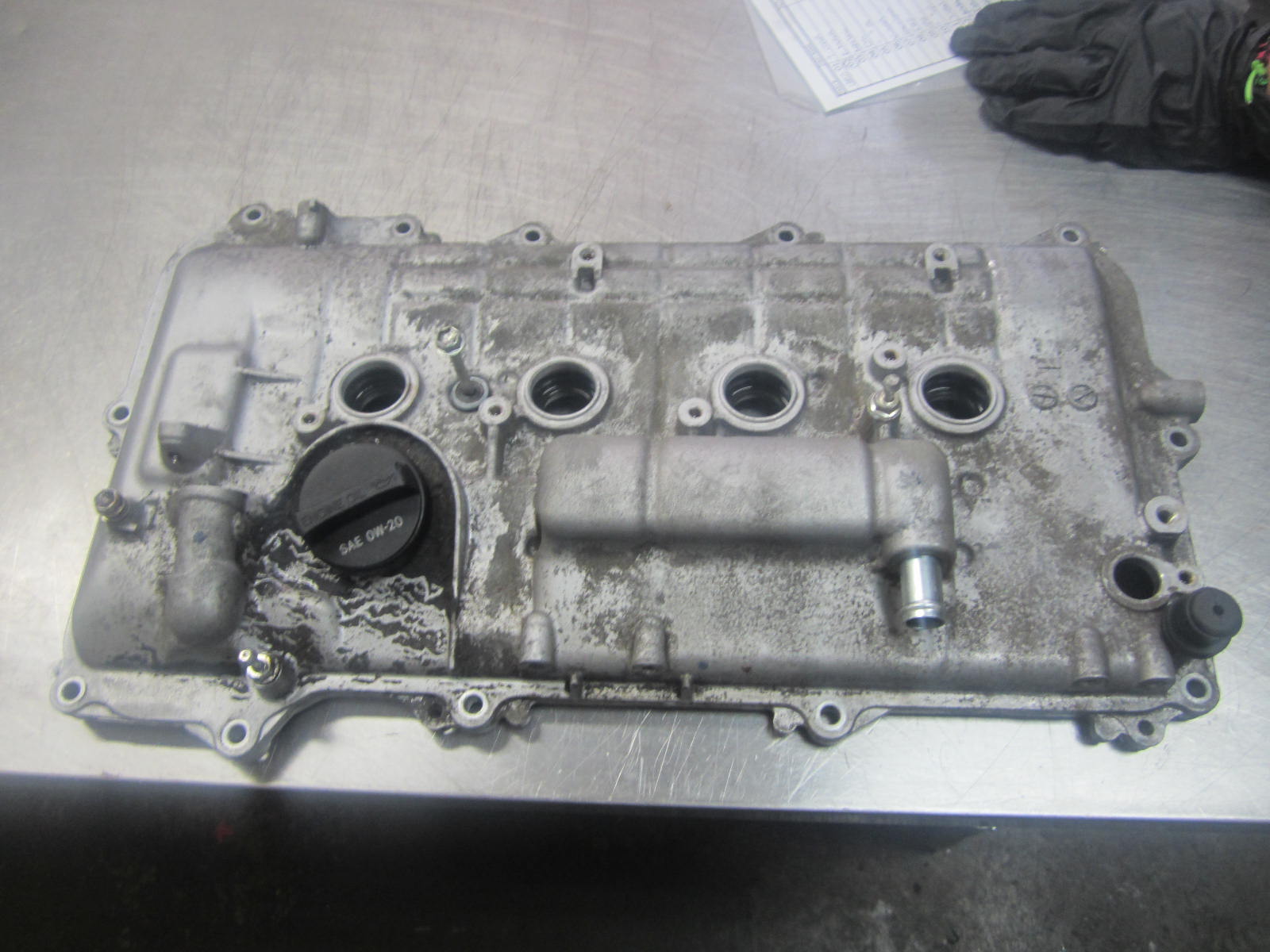

VALVE COVER

COROLLA MATRIX

XD

SINGLE VVT
ONE LESS CAM SENSOR HOLE
PRIUS CT200H
