TOYOTA 3.4 5VZFE

The 5VZ-FE is a 3.4 L (3378 cc) engine which replaced the 3VZ-E. Bore is up to 93.5 mm (3.68 in) and stroke is 82.0 mm (3.23 in) while the compression ratio stays the same as the 3VZ-FE at 9.6:1. Output is 190 hp (142 kW) at 4800 rpm with 220 lb·ft (298 Nm) of torque at 3600 rpm. It has a cast iron engine block, and aluminum DOHC cylinder heads. The 5VZ-FE uses sequential multi-port fuel injection, has four valves per cylinder with shim-over-bucket tappets and features large cast connecting rods, one-piece cast camshafts, and a cast aluminum intake manifold. This engine also features an oil cooler and a wasted spark ignition system with three coils. Camshafts are belt-driven. The 5VZ-FE is a non-interference engine.[WIKI]

SIZES BLOCK MATERIAL HEAD MATERIAL CAM TYPE FUEL SYSTEM
3.4 CAST IRON ALUMINUM DOHC SFEI

ITEMS

BRACKETS EXHAUST MANIFOLD INTAKE MANIFOLD OIL PAN PISTON
SENSORS TIMING COVER TIMING SET VALVE COVER VALVE INFORMATION

LISTING TEMPLATES

SIZES COMPATABILITY ENGINE TEMP HEAD TEMP CRANK TEMP NOTES
3.4 96-99 4RUNNER
95-98 T100
95-99 TACOMA
5VZFEC 5VZFEA ***** ***********
3.4 99-00 4RUNNER
99-04 TACOMA
5VZFED 5VZFEA ***** FEDERAL EMMISIONS
01-04 TACOMA NON PRE RUNNER
3.4 99-00 4RUNNER
00 TACOMA
***** 5VZFEA ***** CALI EMMISIONS
3.4 00 TUNDRA ***** 5VZFEA ***** FEDERAL EMMISIONS
3.4 00-04 TUNDRA 5VZFEE 5VZFEA ***** 00 ONLY CALIFORNIA EMMISIONS
3.4 01-02 4RUNNER 5VZFEA 5VZFEA ***** USUALY HAS VIN ON BLOCK
3.4 01-04 TACOMA 5VZFEB 5VZFEA ***** ***********

VALVE INFORMATION

MAKE MODEL YEAR RANGE
LEXUS ES300 1992-1993
TOYOTA 4RUNNER 1996-2002
TOYOTA CAMRY 1992-1993
TOYOTA T100 1995-1998
TOYOTA TACOMA 1995-2004
TOYOTA TUNDRA 2000-2004
TYPE HEAD DIAMETER STEM DIAMETER O.A.L. GROOVES LOCATION
EXHAUST 27.3 6 95 1 *TOY34AU
INTAKE 34 6 95.2 1 *TOY34AU

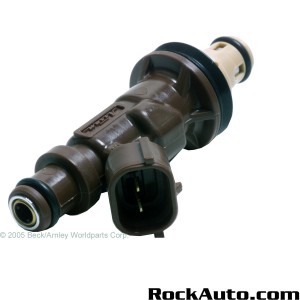

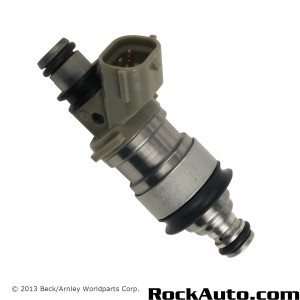

WIDE BODY INJECTOR 96-98 4RUNNER 95-98 T100 95-98 TACOMA

NEWER BODY INJECTOR 99+

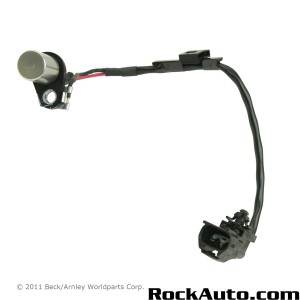

CAMSHAFT SENSOR

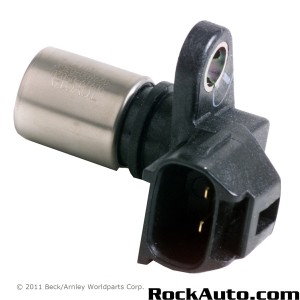

CRANKSHAFT SENSOR

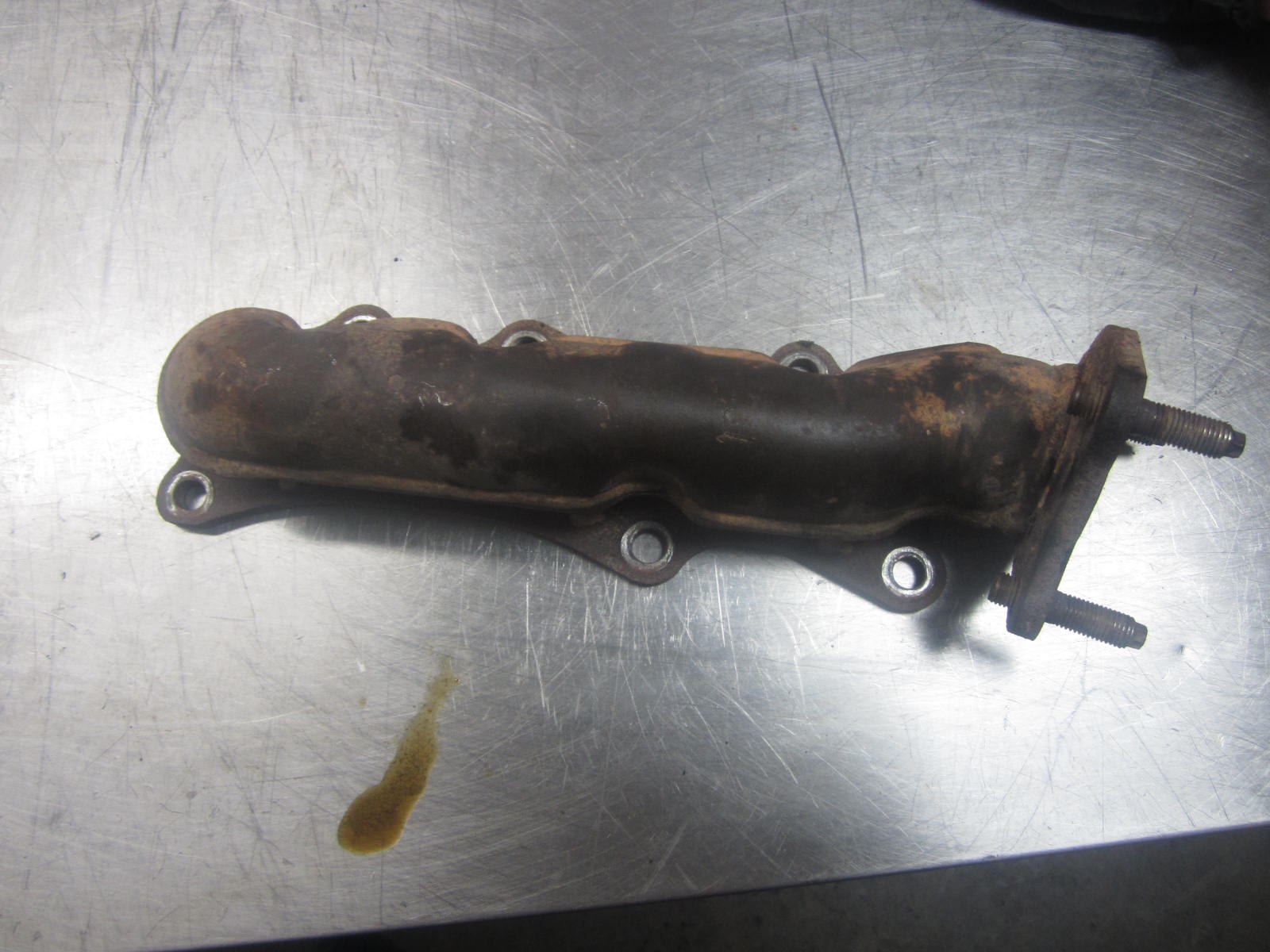

THE EXHAUST MANIFOLD MOUNTING IS WIDER AT TOP. PICTURED IS RIGHT MANIFOLD. MANIFOLDS ARE ALMOST AT 90 DEG AND HARD TO DETERMINE SIDE BY ANGLE OF EXIT.

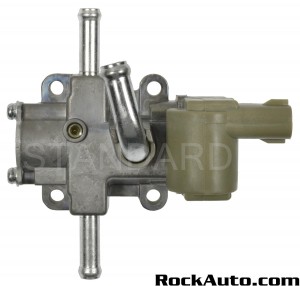

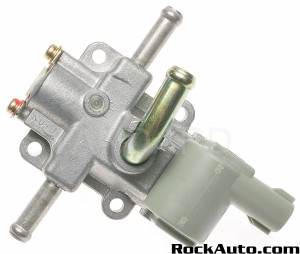

IDLE AIR CONTROL 95-96 T100 TACOMA

IDLE AIR CONTROL 96-00 4RUNNER 97-98 T100 97-04 TACOMA 00-03 TUNDRA

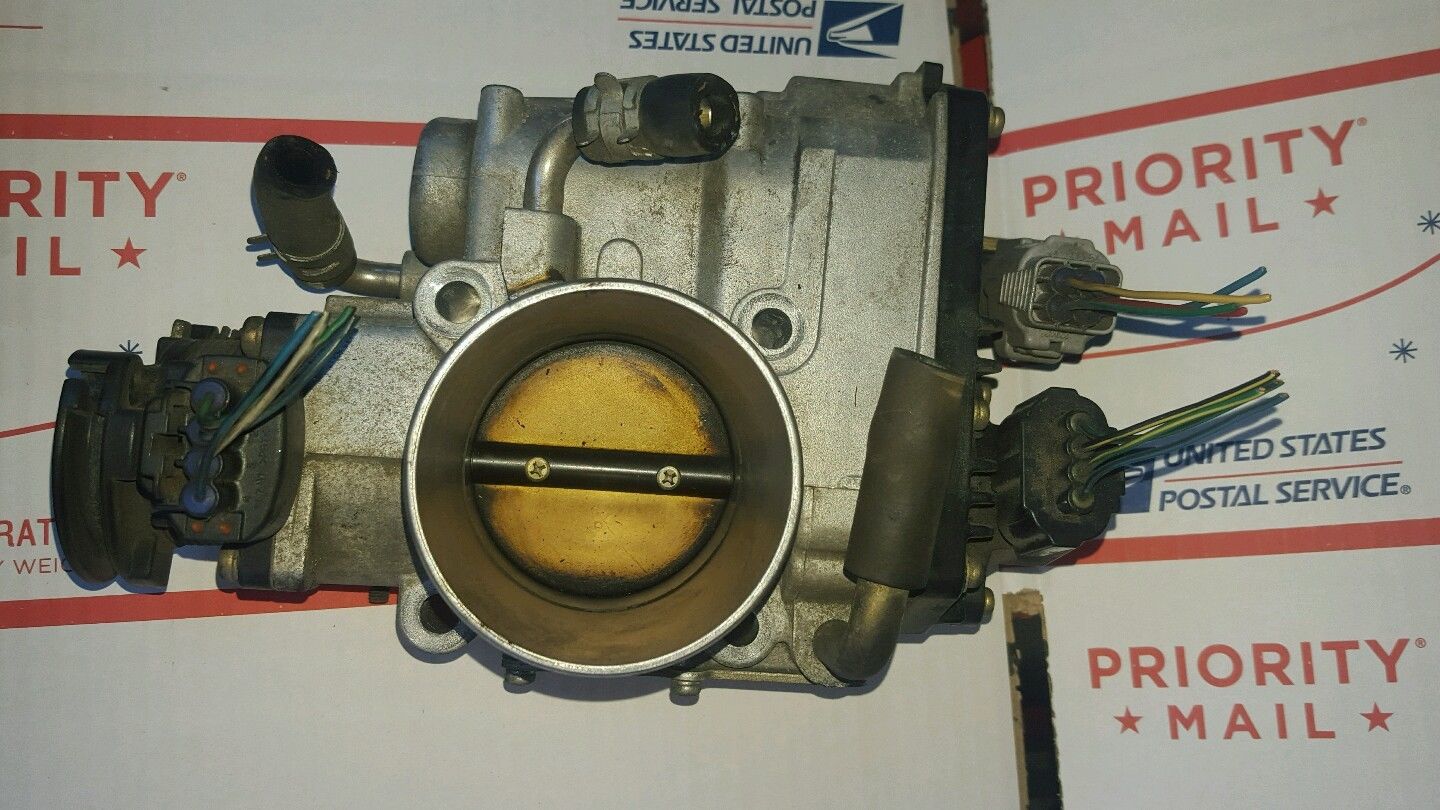

THROTTLE BODY ELECTRIC 01-02 4RUNNER 03-04 TACOMA TUNDRA

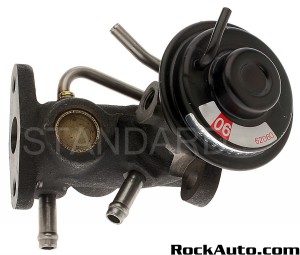

EGR VALVE INSTALLED ONLY ON 96 4RUNNER 95-98 T100 95-99 TACOMA

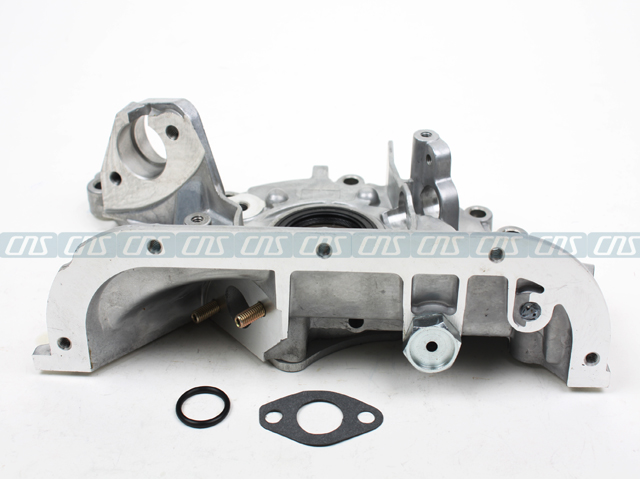

95-98 T100 HAS DIPSTICK TUBE INSTALLED IN BLOCK NOT ON PUMP

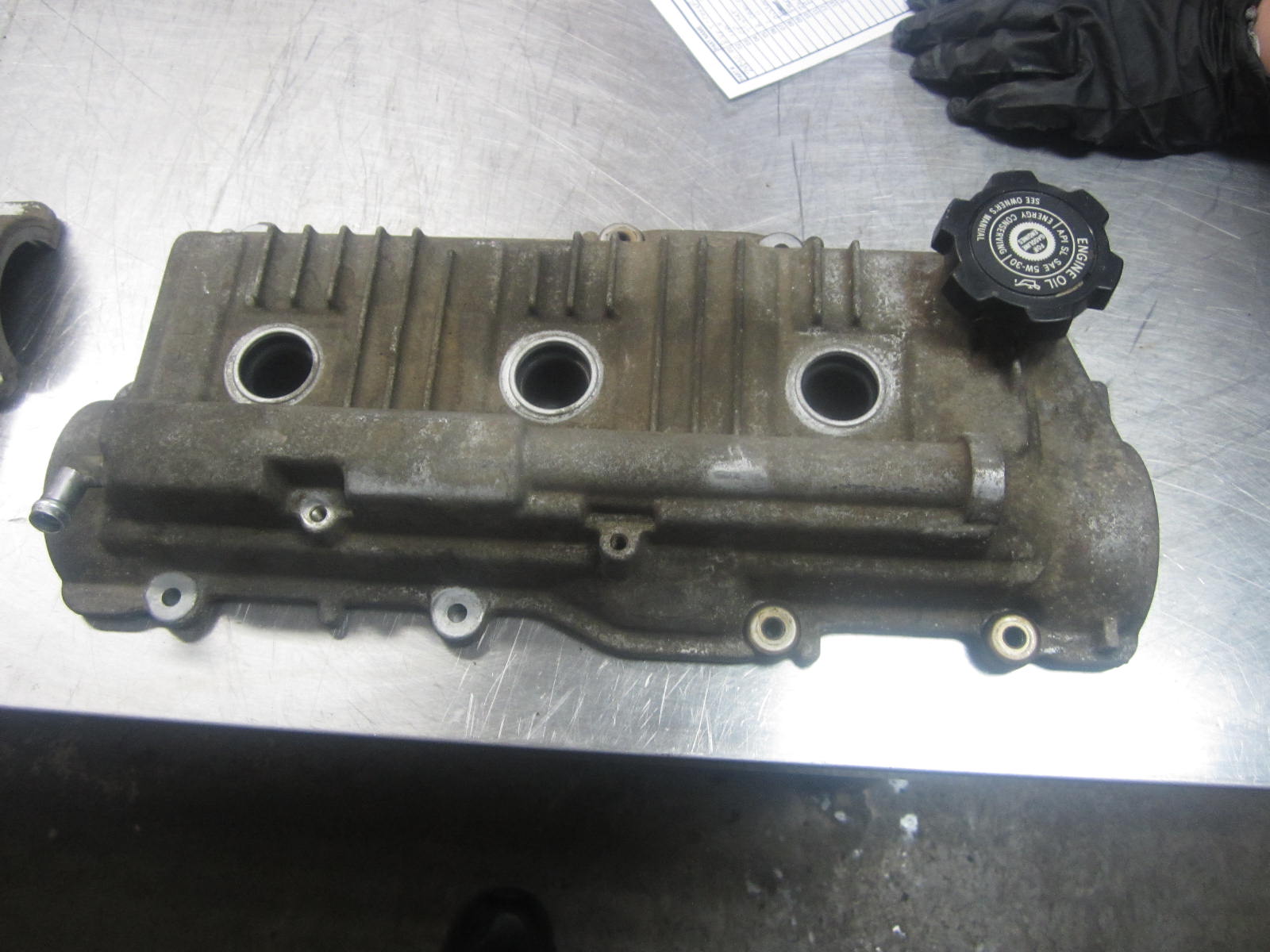

OIL CAP IS LOCATED ON THE LEFT VALVE COVER

*******
